HANWHA DECAN S2
Pick & Place · Montagem SMT

DECAN S2 Máquina insersora de componentes SMD de alta velocidade e alta precisão

Sistema de montagem duplo com 10 bicos por pórtico (2 pórticos), Flying Vision de 5 MP, transportadores modulares e acionamento por motor linear — até 92.000 CPH com precisão de ±28 μm.

03015 ~ □12 mm (Fly) até □55 mm / L75 mm (Fixa) 120 alimentadores 8 mm Hot Swap
HANWHA DECAN S2 — vista em perspectiva
92.000CPH (ideal)
±28 μmChip · Cpk ≥ 1,0
10 × 2Bicos × pórticos
03015Menor encapsulamento
01

Visão geral do produto

A DECAN S2 é uma máquina de montagem de componentes SMD de alta velocidade e alta precisão de última geração. Equipada com um sistema Flying Vision de 10 cabeças por pórtico (2 pórticos), transportadores modulares e motores lineares, oferece produtividade e precisão de posicionamento líderes em sua categoria, alcançando velocidades de até 92.000 CPH (em condições ideais) e precisão de colocação de ±28 μm.

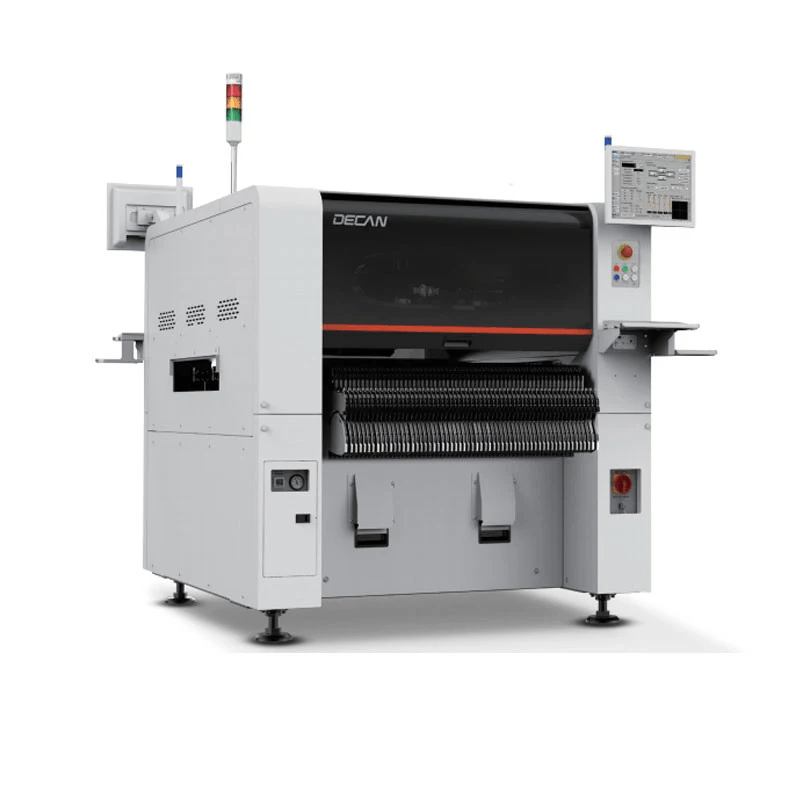

DECAN S2 em perspectiva
Fig. 1-1 — Vista em perspectiva, com banco de alimentadores frontal e MMI lateral.

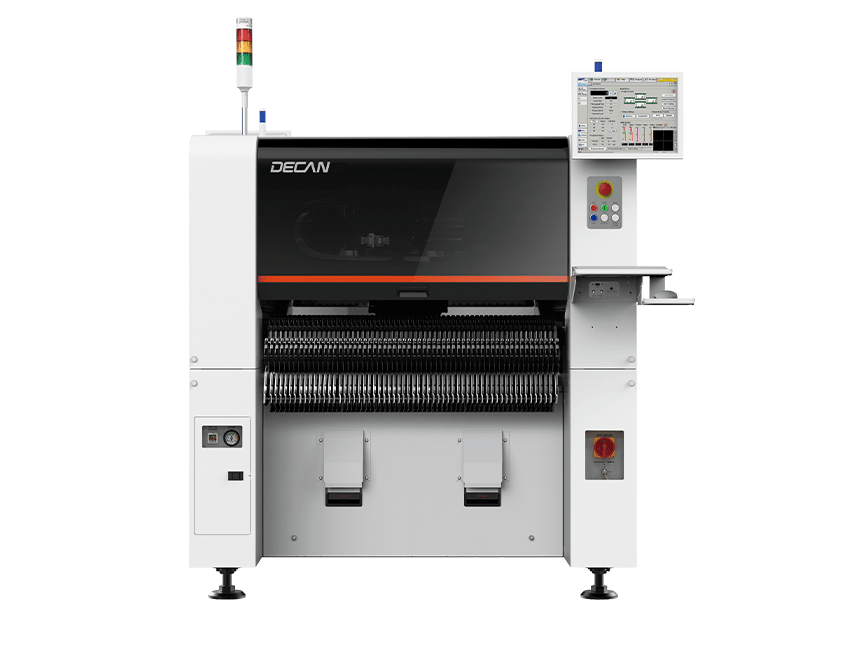

DECAN S2 vista frontal
Fig. 1-2 — Vista frontal: dois níveis de alimentadores e torre de sinalização.
02

Sistema de montagem duplo de alta velocidade

Mecanismo avançado de acionamento dos eixos X-Y

Detalhe de engenharia: o passo do fuso de esferas do eixo X foi reduzido de 30 mm para 20 mm em relação à geração anterior, permitindo a montagem de componentes no encapsulamento 03015.
03

Projeto aprimorado da cabeça de montagem

Estrutura monobloco

  • Duas cabeças, cada uma equipada com 10 bicos (nozzles), com passo de 15 mm.
  • Cabeça monobloco fundida em peça única: menor peso e operação estável em altas velocidades.
  • Motores lineares garantem movimentos suaves, estáveis e de alta velocidade.

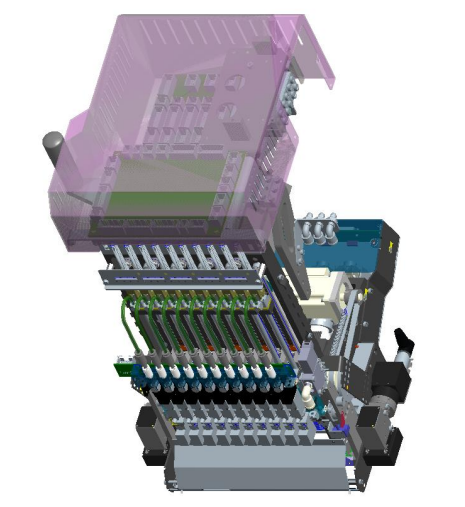

Cabeça de montagem monobloco de 10 bicos
Fig. 3-1 — Conjunto da cabeça de montagem: 10 eixos de bicos, módulos de visão e acionamento integrados.
04

Câmeras Flying Vision de 5 megapixels

Câmeras fiduciais montadas na cabeça

Instaladas em ambos os lados da cabeça de montagem, desempenham as seguintes funções:

05

Bomba de vácuo integrada

06

Algoritmo inteligente de reconhecimento e espectro de componentes

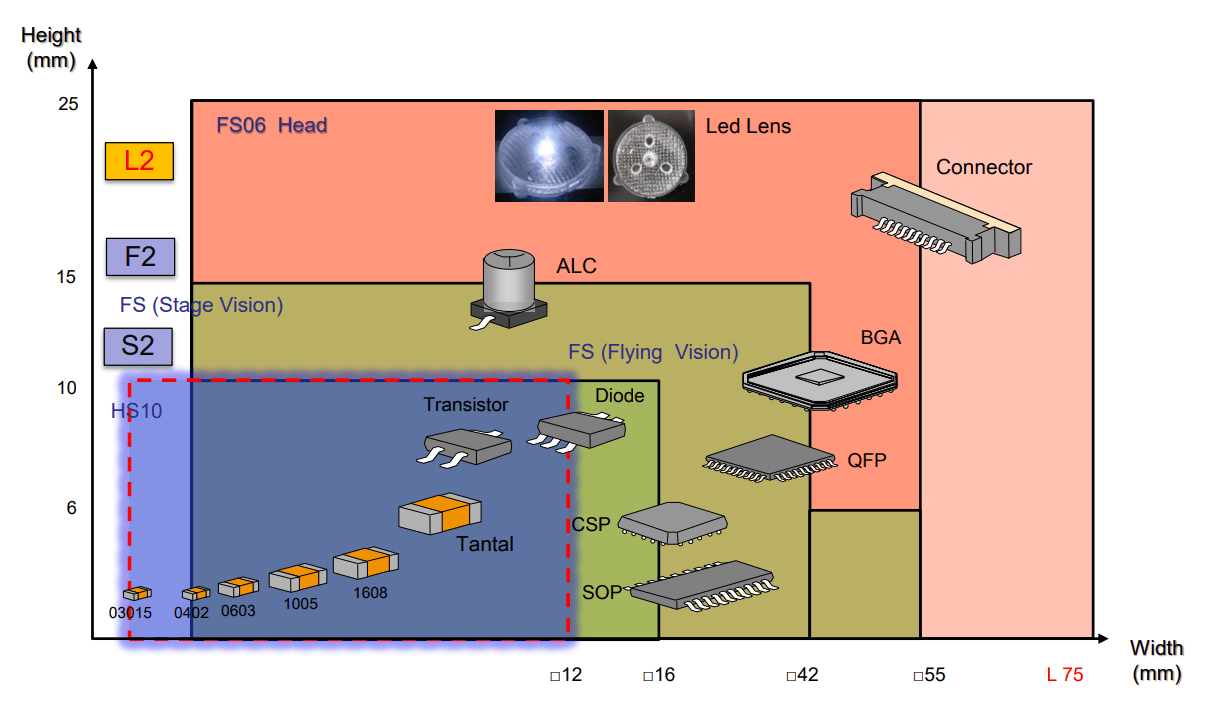

Mapa de faixa de componentes por altura e largura para S2, F2 e L2
Fig. 7-1 — Espectro de componentes por altura × largura. A área destacada (HS10) corresponde à faixa da S2 em Flying Vision: 03015 até □12 mm, altura até 10 mm; a câmera fixa estende a cobertura até □42/□55 mm e conectores de L75 mm.
07

Sistema de transporte (conveyor) modular

Configurações de produção disponíveis

1-2-11-2-22-2-2 2-2-11-1-1
Nota: as configurações referem-se às diferentes combinações de entrada, processamento e saída de PCBs, permitindo adaptar a máquina a diversos layouts e estratégias de produção — operação em pista simples, pista dupla e com shuttle, conforme a necessidade da linha SMT.

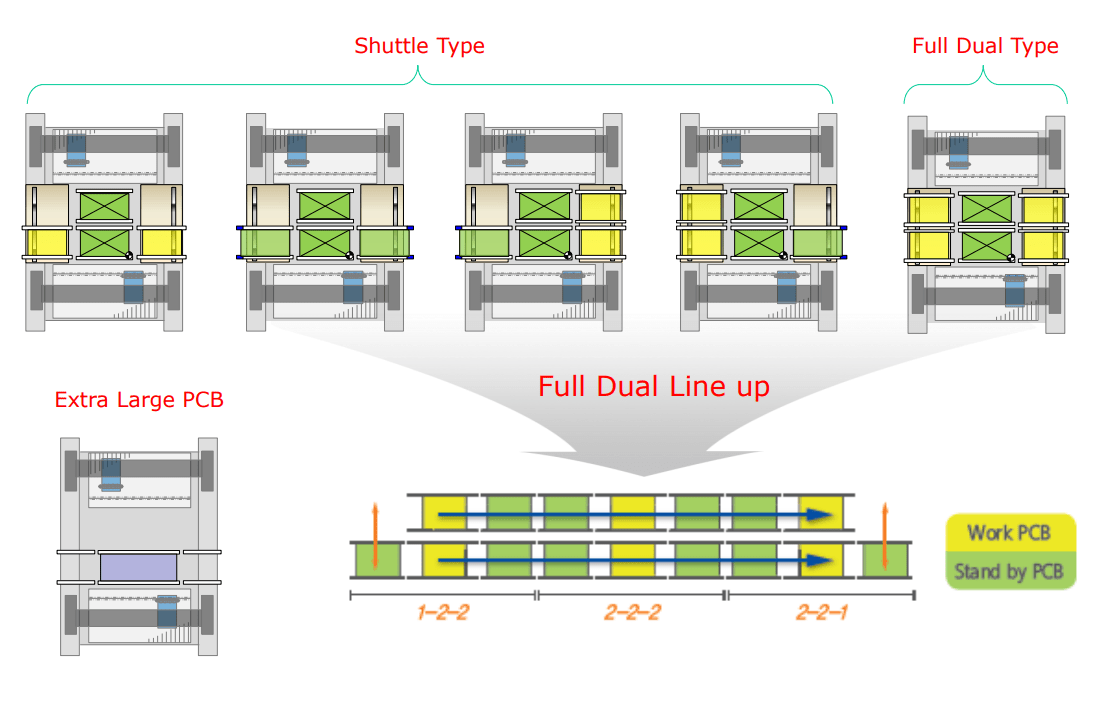

Configurações de conveyor: shuttle type, full dual type e PCB extra grande
Fig. 8-1 — Arranjos de transporte: tipo shuttle, full dual e modo PCB extra grande, com o encadeamento 1-2-2 / 2-2-2 / 2-2-1 ao longo da linha.
08

Mesa de apoio da PCI (Backup Table)

  • Mecanismo com curso reduzido e movimento de elevação paralela, garantindo elevada estabilidade no suporte da PCB e maior precisão de posicionamento.
  • Sistema de acionamento aprimorado, com maior velocidade de subida e descida — menor tempo de ciclo.
  • Mecanismo de articulação (linkage) melhora significativamente o paralelismo e a horizontalidade da mesa durante a movimentação.

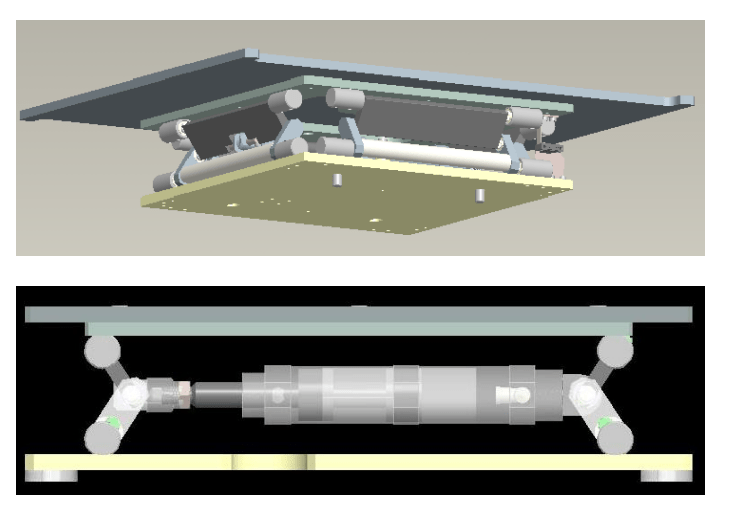

Mecanismo de articulação da mesa de apoio da PCB
Fig. 9-1 — Mecanismo de elevação paralela por articulação, em vista isométrica e lateral.
09

Banco de alimentadores (Feeder Bank)

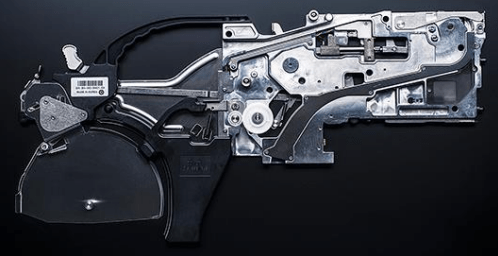

Alimentador elétrico SM em vista lateral
Fig. 10-1 — Alimentador SM acionado eletricamente, com identificação por código de barras.

Alimentadores SM acionados eletricamente — características

Benefícios

SM Smart Feeder

Principais benefícios: elimina paradas para substituição manual de bobinas · reduz significativamente o tempo de setup e de troca de componentes · diminui a possibilidade de erros na emenda das fitas · aumenta o uptime da máquina · reduz a necessidade de intervenção do operador em ambientes de alta produção.
10

Sistema Docking Cart para troca rápida de alimentadores

  • Reduz significativamente o tempo de setup e de troca de produtos (changeover), aumentando a disponibilidade da máquina.
  • Permite substituir uma configuração completa de alimentadores em poucos minutos, sem trocá-los individualmente.

Configuração básica

  • Base de acoplamento para alimentadores (Docking Feeder Base).
  • Carrinho de acoplamento (Docking Cart).
Observação: a instalação do sistema Docking Cart reduz em 4 posições a capacidade disponível para alimentadores de fita de 8 mm na máquina.

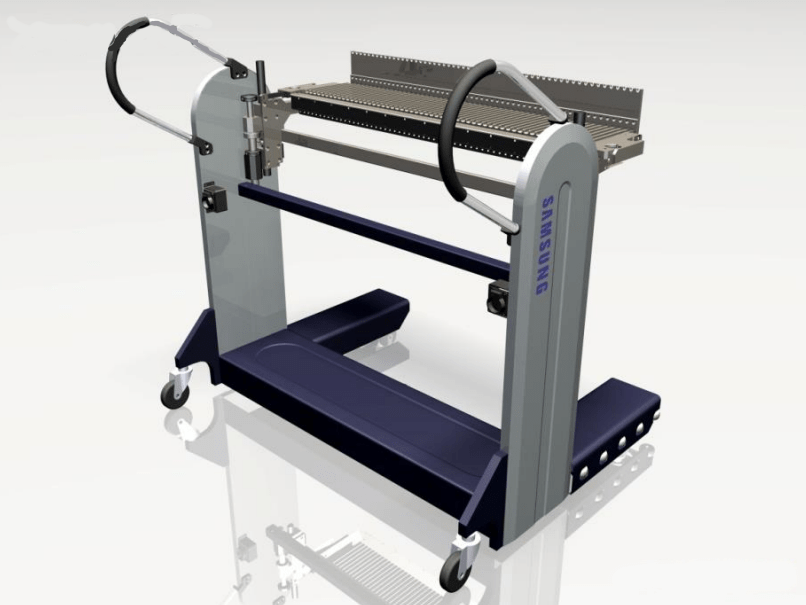

Docking Cart para troca rápida de banco de alimentadores
Fig. 13-1 — Docking Cart com base de alimentadores acoplada, pronta para troca offline.

Principais benefícios

11

Bicos de alta precisão (Precise Nozzles)

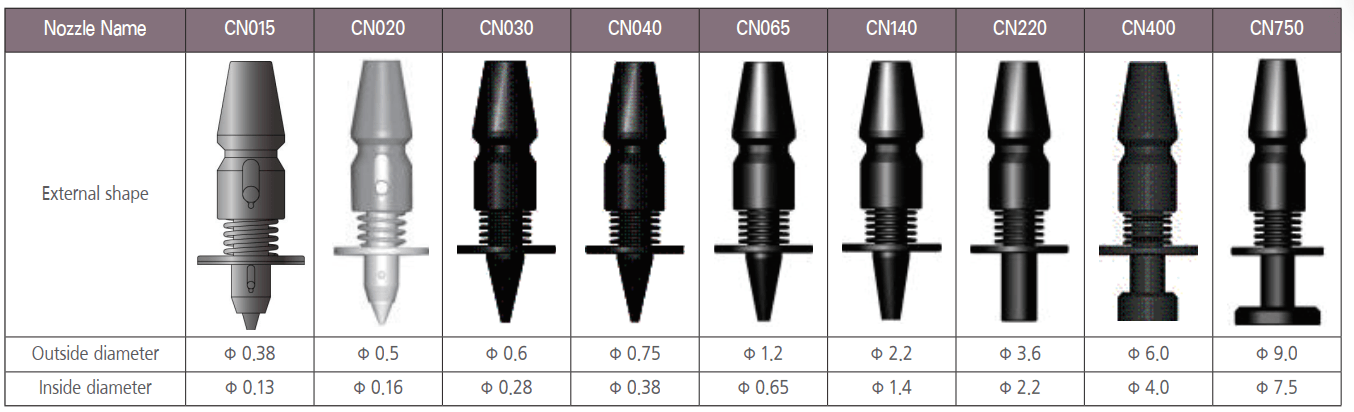

Tabela de bicos CN015 a CN750 com diâmetros externo e interno
Fig. 14-1 — Família de bicos CN015 a CN750: diâmetro externo de Φ0,38 a Φ9,0 mm e diâmetro interno de Φ0,13 a Φ7,5 mm.
12

Hardware e software

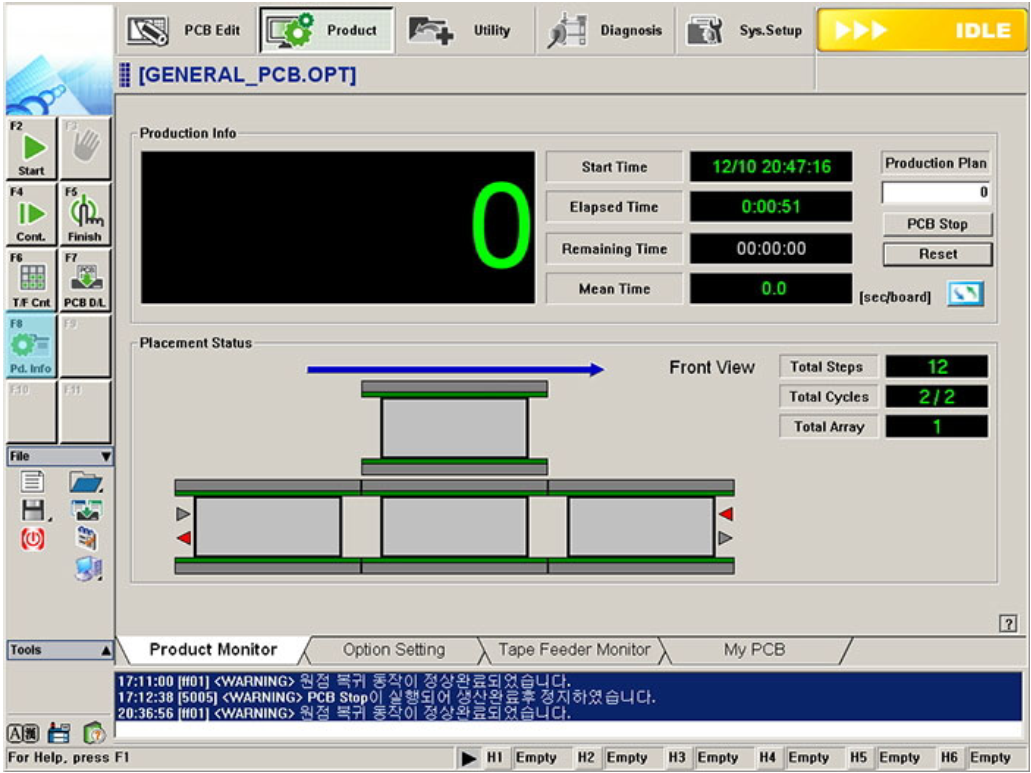

Tela principal do MMI com monitor de produção
Fig. 15-1 — MMI: monitor de produção com status de colocação, ciclos e tempos por placa.

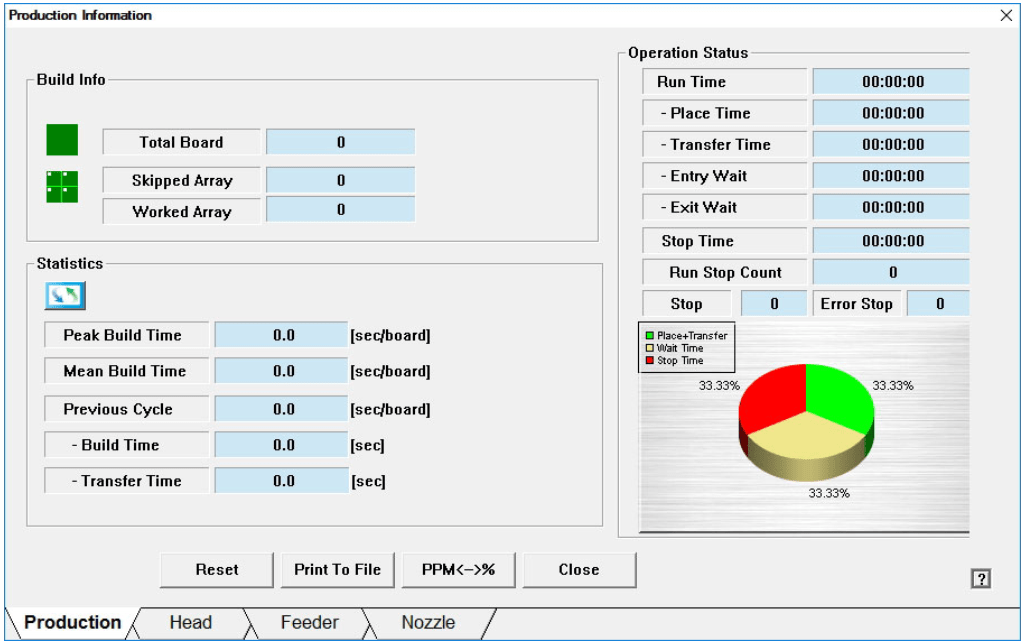

Janela de informações de produção com estatísticas e status de operação
Fig. 15-2 — Production Information: estatísticas de build, tempos de operação e distribuição place/wait/stop.
13

Especificações técnicas — DECAN S2 / F2 / L2

Parâmetro DECAN S2 DECAN F2 DECAN L2
Alinhamento Câmera Fly + Câmera Fixa (opcional) Câmera Fly + Câmera Fixa (opcional) Câmera Fly + Câmera Fixa (opcional)
Número de mandris 10 mandris × 2 pórticos 10 mandris × 2 pórticos 6 mandris × 2 pórticos
Velocidade de posicionamento (ideal) 92.000 CPH 80.000 CPH 56.000 CPH
Precisão de posicionamento
PrecisãoChip ±28 μm @ Cpk ≥ 1,0 (03015) ±40 μm @ Cpk ≥ 1,0 ±40 μm @ Cpk ≥ 1,0
PrecisãoIC ±30 μm @ Cpk ≥ 1,0 ±30 μm @ Cpk ≥ 1,0 ±30 μm @ Cpk ≥ 1,0
Faixa de componentes
FaixaCâmera Fly 03015 ~ □12 mm 0402 ~ □16 mm 0402 ~ □21 mm
FaixaCâmera Fixa ~ □42 mm (padrão) / ~ □55 mm (MFOV)
Conector ~ L75 mm (MFOV)
~ □42 mm (padrão) / ~ □55 mm (MFOV)
Conector ~ L75 mm (MFOV)
~ □42 mm (padrão) / ~ □55 mm (MFOV)
Conector ~ L75 mm (MFOV)
FaixaAltura máx. 10 mm (Fly) / 15 mm (Fixa) 10 mm (Fly) / 15 mm (Fixa) 12 mm (Fly) / 25 mm (Fixa)
Dimensões da PCB (mm)
PCBMínimo L50 × W40L50 × W40L50 × W40
PCBMáx. (trilha única) Padrão: ~ L510 × W460
Opcional: ~ L1.200 × W460 / ~ L1.500 × W460
Padrão: ~ L510 × W460
Opcional: ~ L1.200 × W460 / ~ L1.500 × W460
Padrão: ~ L510 × W460
Opcional: ~ L1.200 × W460 / ~ L1.500 × W460
PCBMáx. (trilha dupla) Padrão: ~ L510 × W250
Opcional: ~ L510 × W280 / ~ L1.200 × W250
Padrão: ~ L510 × W250
Opcional: ~ L510 × W280 / ~ L1.200 × W250
Padrão: ~ L510 × W250
Opcional: ~ L1.200 × W250
PCB e alimentadores
Espessura da PCB 0,38 ~ 4,2 mm0,38 ~ 4,2 mm0,38 ~ 4,2 mm
Capacidade de alimentadores (fita 8 mm) 120 un. / 112 un. (com Docking Cart) 120 un. / 112 un. (com Docking Cart) 120 un. / 112 un. (com Docking Cart)
Utilidades e dados físicos
Energia / ar comprimido Trifásico, AC 200~415 V ±10%, máx. 5,0 kVA
Ar: 5,0 ~ 7,0 kgf/cm², 50 Nℓ/min
Trifásico, AC 200~415 V ±10%, máx. 5,0 kVA
Ar: 5,0 ~ 7,0 kgf/cm², 50 Nℓ/min
Trifásico, AC 200~415 V ±10%, máx. 5,0 kVA
Ar: 5,0 ~ 7,0 kgf/cm², 50 Nℓ/min
Peso / dimensões Aprox. 1.800 kg
L1.430 × D1.740 × H1.485 mm
L1.430 × D1.740 × H1.485 mm L1.430 × D1.740 × H1.485 mm

Velocidades de posicionamento medidas em condições ideais, conforme metodologia do fabricante. Valores de precisão referenciados a Cpk ≥ 1,0. Especificações sujeitas a alteração sem aviso prévio.
