ROTEADOR AUTOMATICO DE BANCADA- AR-300/AR-400 - PCB ROUTER

Mais Imagens

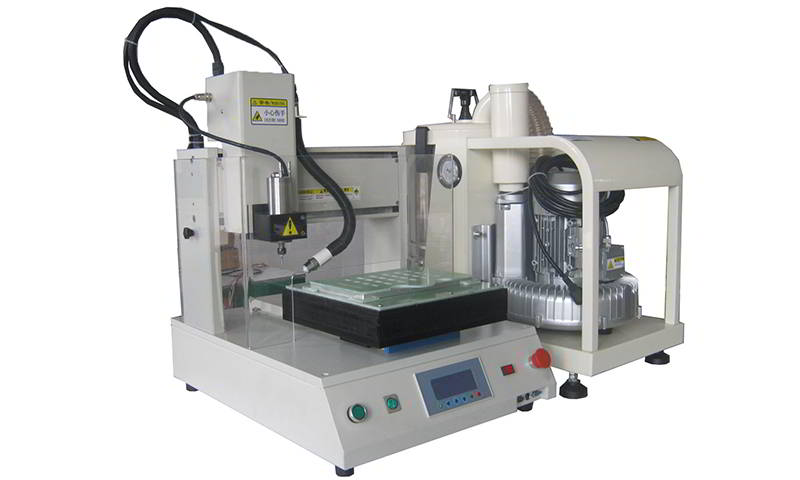

ROTEADOR AUTOMATICO DE BANCADA- AR-300/AR-400 - PCB ROUTER
R$0,00

Disponibilidade: Sem estoque


O roteador automático de bancada AR-300/400 adota motor de passo e sistema de movimento de alta qualidade que pode assegurar precisão melhor que 0,05 milímetros de precisão.

A velocidade de movimento x, y, z pode chegar a 500mm / s, e a velocidade de roteamento pode chegar a 100 m / s. Sua interface amigável torna a programação muito fácil. O equipamento é equipado com aspirador de pó, proporcionando um ambiente de trabalho limpo.

Descrição

Detalhes

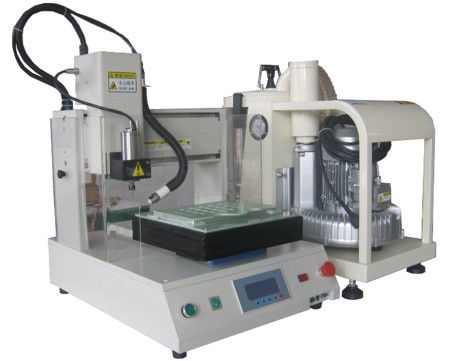

Roteador Automatico de Bancada- AR-300/AR-400 - PCB Router

O Roteador Automatico de Bancada- AR-300/AR-400 adota motor de passo e sistema de condução e do eixo de roteamento de alta qualidade que pode assegurar precisão melhor que 0,05 milímetros. A velocidade em x, y, z pode chegar a 500mm/s a velocidade de roteamento pode chegar a 100mm/s. A interface é amigável o que torna a programação muito fácil. Equipada com aspirador de pó que pode proporcionar um ambiente de trabalho limpo.

  • Interface amigável para tornar a programação muito fácil.
  • Placas são separadas sem dobrar ou quebrar.
  • Equipado com sistema de refrigeração de ar longa vida útil do eixo de roteamento.
  • Equipado com aspirador de pó que proporciona um ambiente de trabalho limpo e baixo barulho.
  • Velocidade de movimentação pode chegar a 500mm/s, velocidade de roteamento pode chegar a 100mm/s, melhorarando a eficiência da produção.
  • Adota motor de passo, garantindo que a máquina vai rodar suave e precisa. Precisão de roteamento a menos de 0,05 milímetros.

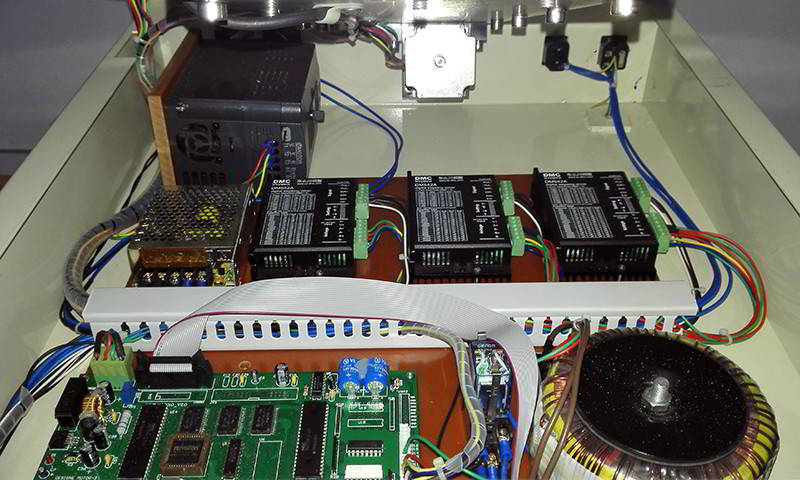

O Router de bancada automático emprega motores de passo em seu sistema de movimento  x, y, z

Motor de passo e sistema de condução, garantindo funcionamento da máquina sem problemas e com precisão de roteamento melhor que 0,05 milímetros.

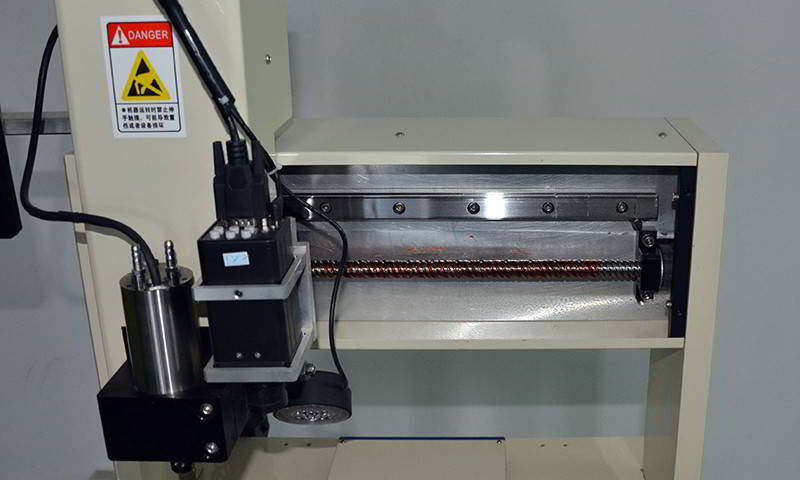

motor de passo X, Y, Z  e sistema de movimento

Motor de passo X, Y, Z e sistema de movimento



refrigeração de ar

Equipado sistema de fresagem de qualidade, com refrigeração de ar, de longa vida útil

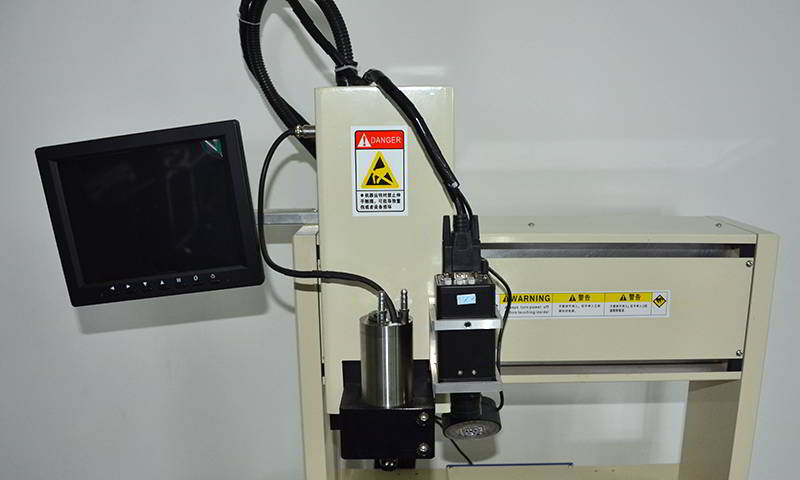

Opcional CCD e monitor para tornar a programação mais fácil

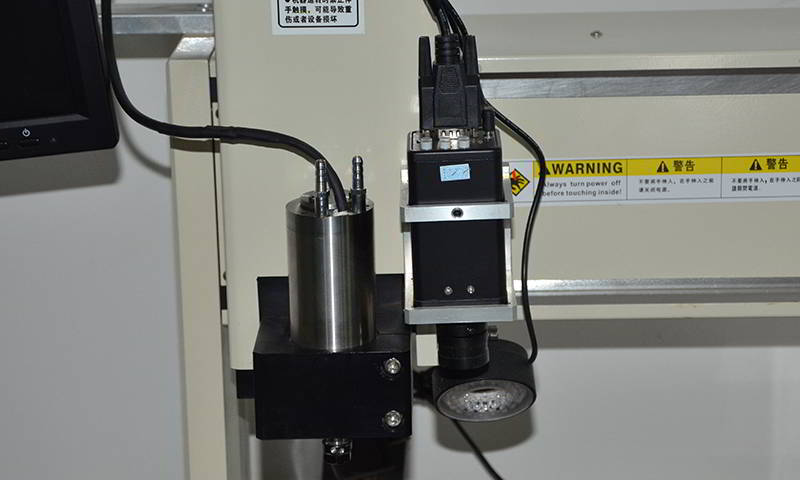

Sistema de camera CCD pode ser instalado opcionalmente, para facilitar a programação



aspirador de pó proporciona um ambiente de trabalho limpo e baixo barulho

Equipado com aspirador de pó, proporcionando um ambiente de trabalho limpo e com baixo ruído.



Acessórios opcionais de acordo com a necessidade do cliente

Acessórios opcionais de acordo com a necessidade do cliente





Modelo AR-300 AR-400
Tamanho da maquina L660mm*W520mm*H680mm L760mm*W620mm*H685mm
Fonte de energia AC 220V 50 HZ AC 220V 50 HZ
Dimensão L1920*W750*H1250 L2550*W750*H1250
Peso 73 KG 80 KG
Energia 300W 300W
Energia do aspirador de Pó 1500W 1500W
Tamanho da mesa de trabalho (mm) 300mm*300mm 400mm*400mm
Sistema de movimento X/Y/Z axis step motor control X/Y/Z axis step motor control
Motor da Fresa de roteamento 50000rpm/min Air cooling 50000rpm/min Air cooling
Velocidade de roteamento 1-100mm/sec 1-100mm/sec
Sistema de movimento de repetibilidade ±0.05mm ±0.05mm
Velocidade de movimento Max 500mm/s Max 500mm/s
Pontas / brocas de Fresagem ?0.8-?3.0 L ?0.8-?3.0 L




Inclui:

  • Aspirador de pó
  • Motor de fresagem e roteamento
  • Sistema com 3 eixos de motor passo
  • Pontas de Fresagem 10 pcs
  •

    Configuração opcional:

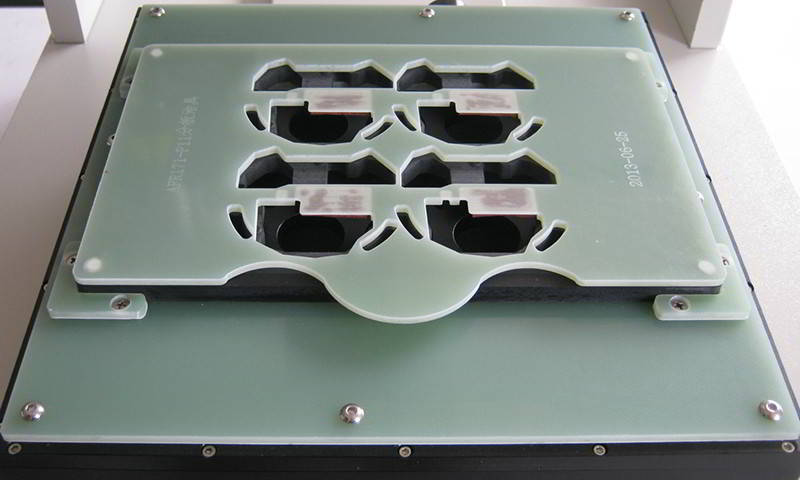

  • fixture de fixação de placas personalizado
  • Sistema de CCD e Monitor auxiliar para facilitar programação.






A embalagem internacional é feita para suportar umidade entre outros problemas encontrado em transporte marítimo. Utilizamos embalagem a vácuo de alta qualidade
