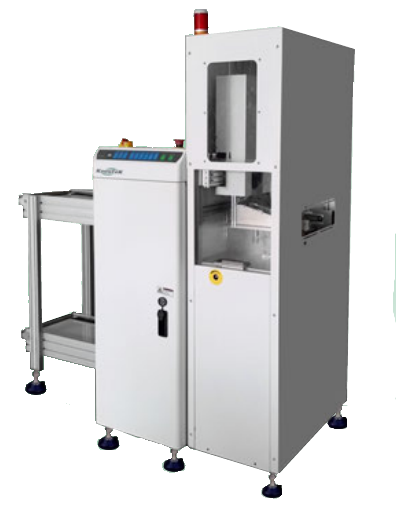

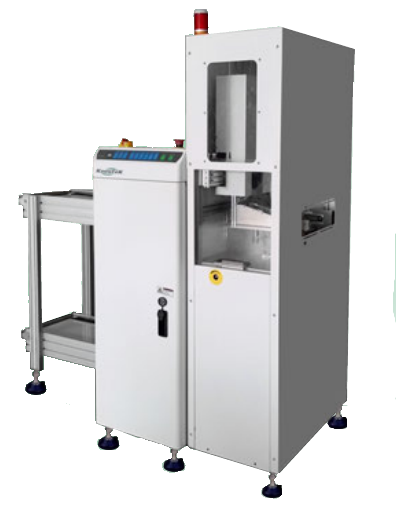

Carregador de placas COMBO - Vácuo e Magazine

Mais Imagens

Carregador de placas COMBO - Vácuo e Magazine
R$0,00

Disponibilidade: Sem estoque


Este equipamento – MAGAZINE & VACUUM LOADER - é utilizado para alimentar a sua linha de montagem SMD de forma flexível, de magazines ou por vácuo, de uma pilha de placas.

As placas, nos magazines ou na pilha de placas, são automaticamente enviadas para a próxima máquina na linha de montagem via SMEMA. Cada vez que o equipamento seguinte solicita uma placa, o MAGAZINE & VACUUM LOADER fornece uma placa imediatamente.

Descrição

Detalhes



Carregador de placas multi combo - Vaccum and magazine combo loader


Carregador de placas multi combo




Este equipamento – MAGAZINE & VACUUM LOADER - é utilizado para alimentar a sua linha de montagem SMD de forma flexível, de magazines ou por vácuo, de uma pilha de placas.
As placas, nos magazines ou na pilha de placas, são automaticamente enviadas para a próxima máquina na linha de montagem via SMEMA. Cada vez que o equipamento seguinte solicita uma placa, o MAGAZINE & VACUUM LOADER fornece uma placa imediatamente.


Funcionalidade Padrão




  • Controle por PLC – programável.
  • Torre de Sinalização Verde / Vermelho / Amarelo
  • Funções de controle por painel de membrana de toque suave, com LEDs.
  • Estrutura sólida para prevenir deslocamentos indesejados.
  • Posição do “pusher” é regulável para sempre pressionar no centro da placa.
  • Interface compatível com SMEMA.

Magazine:

  • Distância entre placas no magazine é selecionável / programável.
  • Troca de magazines automática.
  • Plataforma flexível compatível com os magazines padrões de mercado.
  • Posição do “pusher” é regulável para sempre pressionar no centro da placa
  • Pressão regulável para o “pusher” de placas.
  • Funções de controle por painel de membrana de toque suave, com LEDs.
  • Alinhamento automático do magazine por sistema pneumático

Vácuo:

  • Número de placas empilháveis é mais alto que com magazines.
  • Sensor que sinaliza pilha de placas vazia.
  • Posicionamento flexível das pipetas de sucção.
  • Porta de carregamento de placas frontal de uso conveniente
  • Ajuste de largura por fusos sem fim, garantindo precisão e paralelismo de conveyors.
  • Função de by-pass (ou pass-through) que possibilita que o equipamento seja colocado em serie com um equipamento anterior a ele, e deixe a placa passar sem retirar da pilha de placas.



Altura do transporte / correia 900 ±30 mm
Direção de Transporte Esquerda para Direita
Lado da operação:  Frontal
Trilho fixo:  Frontal
Interface:  SMEMA
Alimentação AC  220 VAC / 60Hz / Monofásico
Potência 500W
Ar Comprimido  6 bar
Consumo de Ar Comprimido  Máximo de 10 litros / minuto
* Diâmetro de Pipetas de vácuo 15mm (ou especificar)
* Espessura da placa 0,6 a 4 mm
* Capacidade da pilha de placas 125mm / espessura da PCB (ou especificar)
* Correia ESD (plana ou circular)
* Velocidade da Correia 0,5 a 20 m/min
* Borda da Placa 3mm
** Tempo de Carregamento ±6 segundos
** Tempo de Troca de Magazine ±30 segundos
** Pitch / Distância de placas 10, 20, 30, 40mm (outras)
** Número de magazines

1 magazine no elevador

1 magazine no conveyor superior

1 magazine cheio de placas no conveyor inferior.

* Vácuo
** Magazine




  • Cabo Smema
  • Magazines (fixos e com largura ajustável).
  • Capacidade total de magazines dimensionável.
  • Controle por Touch Screen.
  • Outras pipetas de sucção.
  • Capacidade total de magazines dimensionável.
  • Controle por Touch Screen.
  • Mudanças adicionais para ajustes a regras de segurança específicas.
  • Outras: especificar.



  LDC250M LDC330L LDC390LL LDC460XL

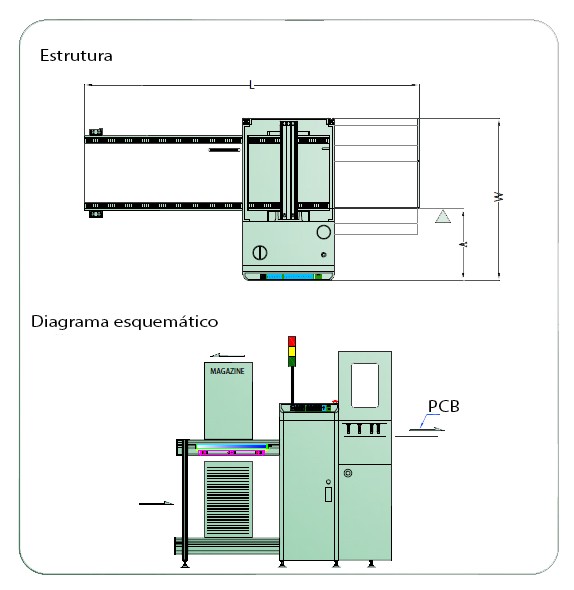

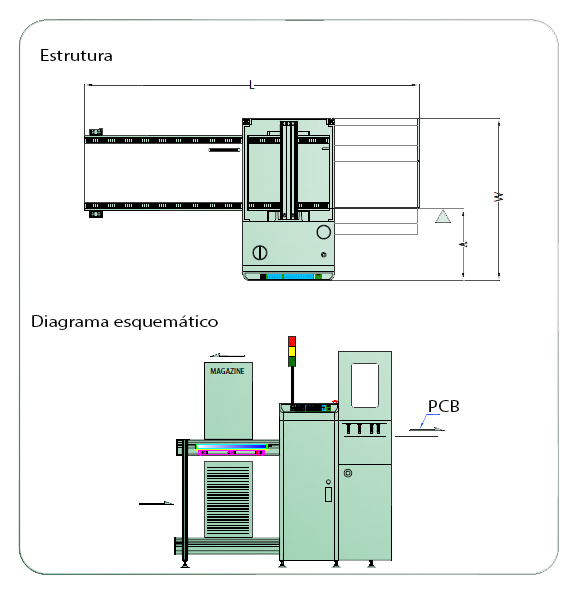

Dimensões (L x W x H) 1450 X 765 x 1520 1850 x 845 x 1520 2060 x 925 X 1520 2060 x 970 x 1520
Peso 210kg 260kg 3100kg 370kg
Comprimento da PCB 50mm - 330mm 50mm - 445mm 50mm - 530mm 50mm - 530mm
Largura da PCB 50mm - 250mm 50mm - 330rnm 50mm - 390nm 50mm - 460mm
Espessura da PCB 0.6mm - 4.5mm 0.6mm - 4.5mm 0.6mm - 4.5mm 0.6mm - 4.5mm
Dimensão dos Magazine (max.) 355 x 320 x 563 460 x 400 x 563 535 x 460 x 573 535 x 530 x 570
Distância do conveyor fixo para frente 340mm 340mm 340mm 340mm




A embalagem internacional é feita para suportar umidade entre outros problemas encontrado em transporte marítimo. Utilizamos embalagem a vácuo de alta qualidade
