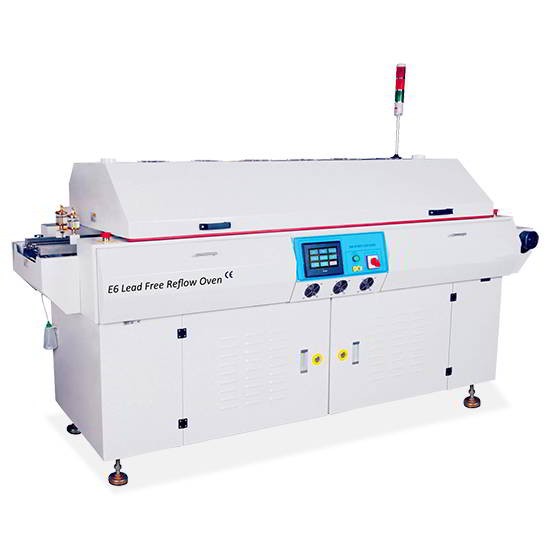

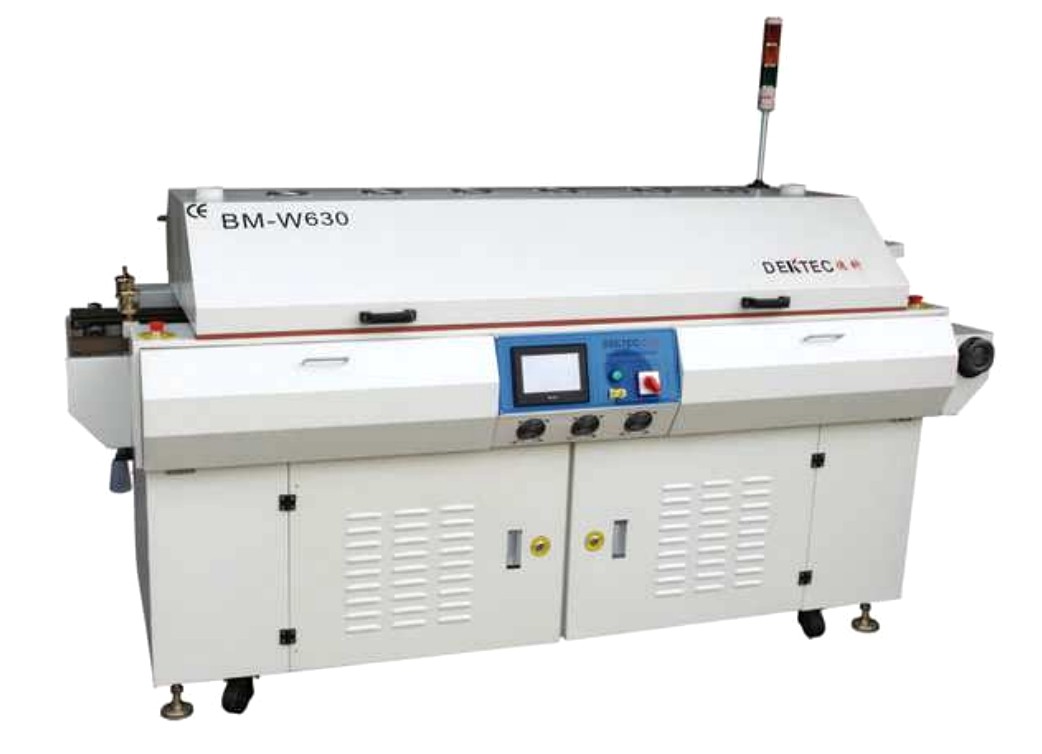

FORNO DE REFUSÃO - E4-E6
Forno de refusão capaz de soldar LEAD FREE com 4 ou 6 zonas de aquecimento por convecção - top e bottom - e já equipado com correia de aço e transportador de corrente, SMEMA, sistema de lubrificação automético, controle por PLC e Touch Screen, entres outros.
Este forno é a opção ideal para baixo volume, endo sido bastante utilizado na Europa com Pick & Placers de baixo e médio volume.
Um forno de refusão é um equipamento usado na fabricação de eletrônicos para soldar componentes SMD em placas de circuito impresso (PCBs). É parte integrante do processo de montagem da tecnologia de montagem em superfície (SMT).
No processo de montagem SMT, os componentes SMD, tais como circuitos integrados (ICs), resistores, capacitores e outros componentes eletrônicos, são montados na superfície de um PCB. Esses componentes possuem pequenos condutores ou contatos de metal que precisam ser soldados aos pads PCB para estabelecer conexões elétricas.
O forno de refusão é responsável por aquecer a PCB e os componentes usando um perfil de temperatura específico, fazendo com que a pasta de solda aplicada aos pads da PCB derreta, una os componentes aos pads e crie conexões elétricas confiáveis. A pasta de solda é uma mistura de pequenas partículas de solda suspensas em um meio de fluxo, que ajuda a limpar as superfícies metálicas e melhorar a soldagem.
Veja como um forno de refusão normalmente funciona:
Pré-aquecimento: O forno aquece gradualmente até uma temperatura de pré-aquecimento, o que ajuda a eliminar qualquer umidade e preparar o PCB para a soldagem.
Derretimento da pasta de solda: Assim que o estágio de pré-aquecimento estiver concluído, o forno sobe para a temperatura de refusão. A essa temperatura, a pasta de solda derrete, passando para o estado líquido.
Soaking / Refusão: O forno mantém a PCB na temperatura de refusão por um período específico (TIME ABOVE LIQUID), permitindo que a solda forme juntas de solda confiáveis e removendo quaisquer resíduos de fluxo remanescentes.
Resfriamento: Após o estágio de refusão, o forno esfria rapidamente o PCB para solidificar as juntas de solda e evitar o movimento do componente.
Os fornos de refusão fornecem controle preciso sobre os perfis de temperatura, permitindo que os fabricantes sigam perfis térmicos específicos para diferentes tipos de componentes e pastas de solda. O perfil de temperatura é crítico para garantir uma soldagem adequada sem danificar os componentes ou o PCB, e uma solda robusta mecanicamente e eletricamente.
Os fornos de refusão podem ser categorizados em vários tipos, como fornos de convecção, fornos de fase de vapor e fornos infravermelhos. Cada tipo utiliza diferentes métodos de aquecimento para atingir os perfis de temperatura necessários, sendo os mais utilizados os fornos por convecção forçada.
No geral, os fornos de refusão desempenham um papel crucial na montagem eficiente e confiável de componentes de montagem em superfície em PCBs em processos de fabricação de eletrônicos.
Transportador

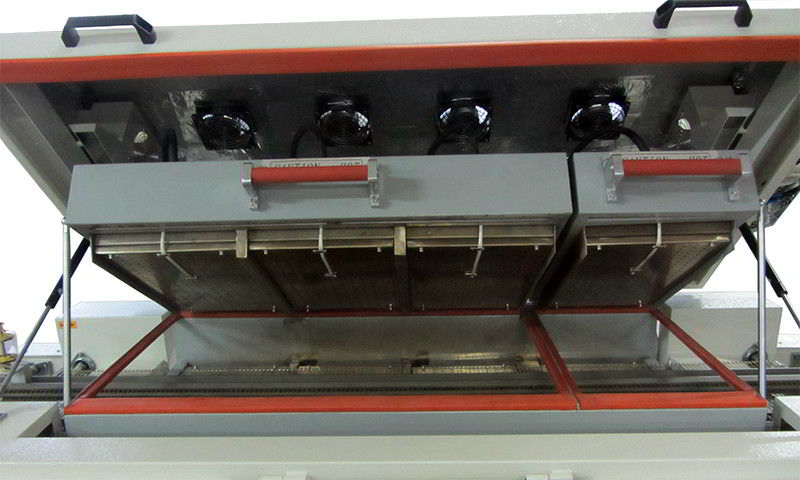

O interior da máquina pode ser facilmente acessado apenas levantando-se uma tampa externa, e se necessário outra tampa interna. Isto facilita a manutenção e limpeza do equipamento.
Uma nova tecnologia em aquecimento é utilizada, fazendo uso de uma chapa maciça de metal, com furos, onde na parte interna fica encravada no metal a resistência de aquecimento. Isto resulta numa distribuição de calor uniforme, contribuindo para que o equipamento atenda as leis da metalurgia, alé de apresentar excelentes características de pressão estática.

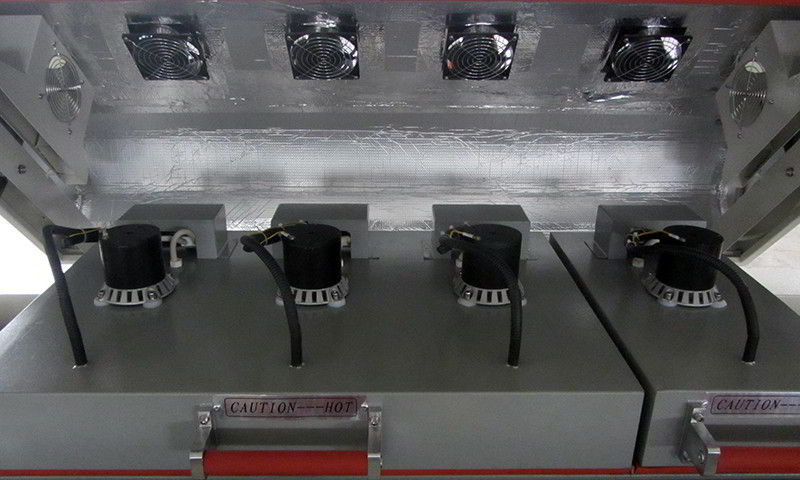

4 ou 6 zonas superiores e mais 4 ou 6 zonas inferiores, todas por convecção, utilizando motores resistentes a alta temperatura.
Ainda conta com sistema de resfriamento para auxiliar no controle de temperatura interna além de prolongar a vida útil dos motores.

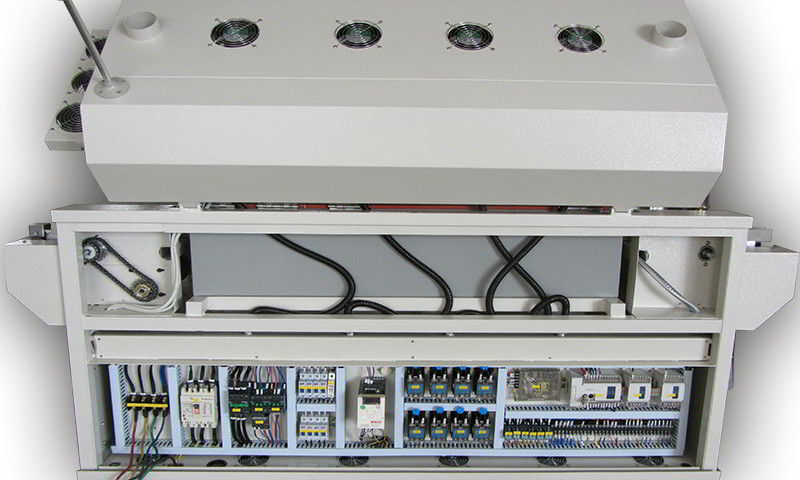

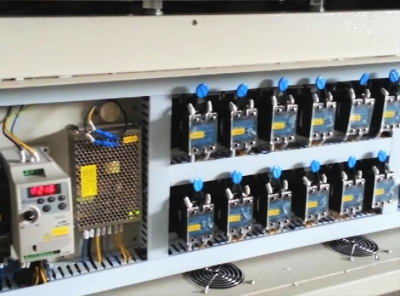

Fácil acesso pelo painel traseiro à toda parte eletrônica do forno. Lá você encontrará peças de qualidade tais como Schneider, Mitsubishi, entre outros.

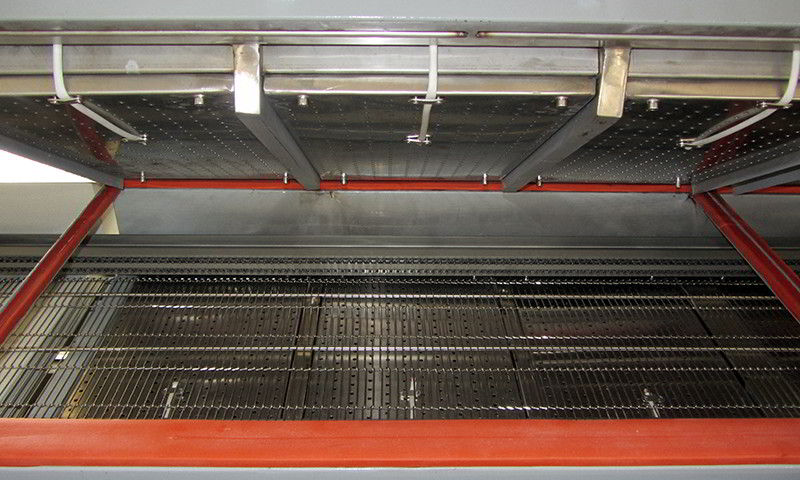

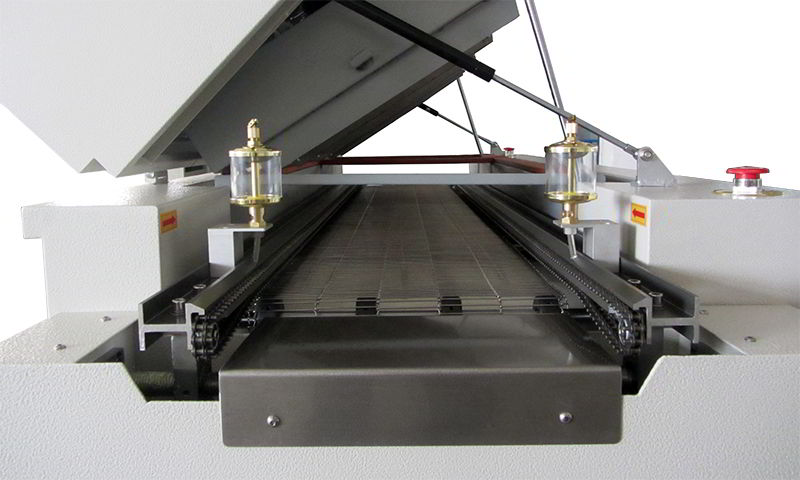

Transportador com esteira de aço, além de conveyor de corrente.
Conta com sistema de gotejamento para a lubrificação automática do transportador de corrente.

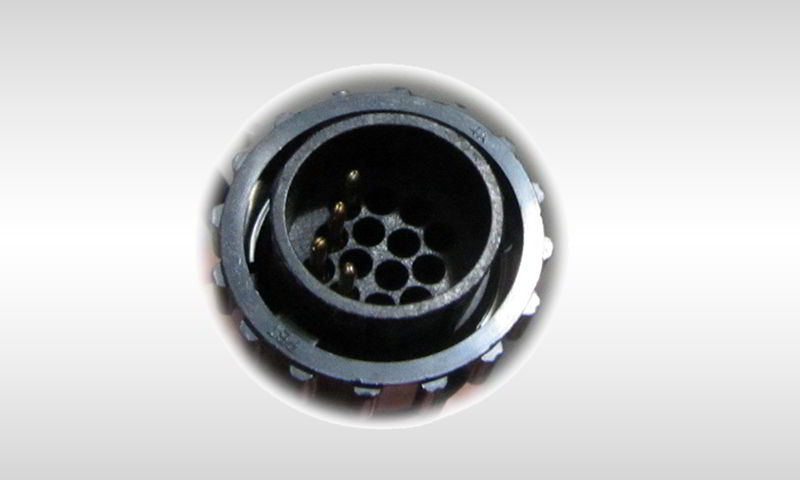

Entrada e saída controlados por interface SMEMA.
Software / Hardware / Suporte Técnico

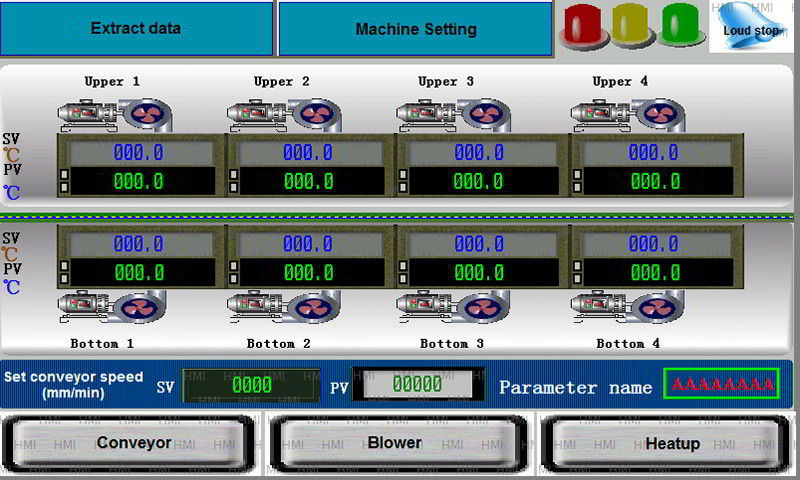

Software controlado por display do tipo Touch Screen, Design do software proporciona aos operadores facílima adaptação e operação, sendo praticamente de auto-aprendizado.
Pode-se aprender a operar este forno em 10 minutos.

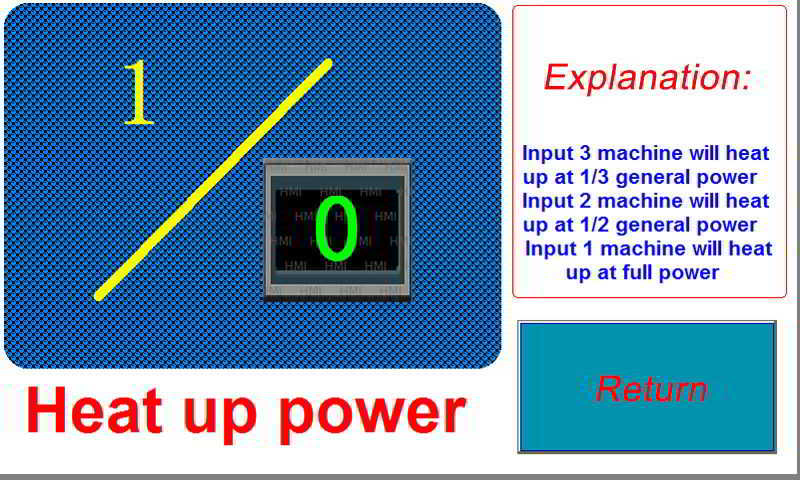

Software por ajustar a potência inicial (start up) do sistema, evitando os picos de consumo de energia até a estabilização. Pode-se usar 1/2 ou 1/3 da potência até estabilizar, diminuindo-se o pico inicial. Para clientes com limitação de potência em suas instalações é um sistema bem prático.

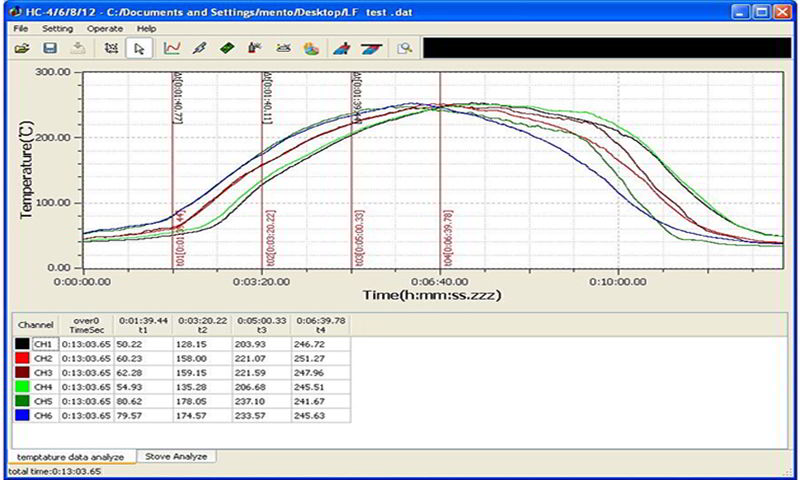

É possível traçar perfis de temperatura com o próprio sistema, que já vem preparado para este fim.
E mesmo assim, como toda máquina pode um dia necessitar de suporte, você terá a AllPoint com especialistas, e estoque local de peças de reposição para ajuda-lo.
A AllPoint influencia desde o design da máquina, sua importação, preparação de infraestrutura, instalação, treinamento, acompanhamento de produção, consultoria e treinamento em processo de soldagem.
E4 / E6 - Specifications Model E4 E6 Heating zones Upper 4 zones Upper 6 zones Bottom 4 zones Bottom 6 zones Heating tunnel 980mm 1540mm Dimension L1920*W750*H1250 L2550*W750*H1250 Net weight about 280Kg about 360Kg General power 23KW 33KW Power consumption Approx.3--7KW Approx.4--8KW Rising time 15 mins 15 mins Controlling type Touch screen and PLC Touch screen and PLC Heating method Fully forced air convection Fully forced air convection Temperature controlling PID close-loop control, SSR drive PID close-loop control, SSR drive Temperature range Ambient---350? Ambient---350? Temperature accurancy ±1 ? ±1 ? Temperature uniform ±2 ? ±2 ? Cooling one cooling zones, fans for cooling one cooling zones, fans for cooling Conveyor method Mesh belt and chain conveyor Mesh belt and chain conveyor Conveyor height 900±20mm 900±20mm Mesh belt width 330mm 330mm Max PCB width 300mm 300mm PCB clearance 30mm 30mm Conveyor direction Left to right Left to right Conveyor speed 0-900mm/min 0-900mm/min Hook lift Manual Manual Power supply 380v,3ph,50hz 380v,3ph,50hz Alguns clientes de máquinas de Solda
