GAM-70 Medição de Pasta de Solda

Mais Imagens

GAM-70 Medição de Pasta de Solda
R$0,00

Disponibilidade: Sem estoque


O GAM70 proporciona medição de vários parâmetros de medição relacionados a medição de pasta de solda, sem contato com a pasta. A altura da pasta de solda, um dos pontos fundamentais, é medido com precisão e simplicidade.

O operador, pela visualização da pasta de solda, onde aparecerá o traço do laser cortando a pasta de solda, e pelo resultado da medição, consegue facilmente identificar diversos defeitos de processo.

Ideal para inspeção de espessura de pasta de solda para aplicações que exigem precisão com BGA e "Fine Pitch". Consulte-nos: ficará surpreso com o resultado que vai obter por um preço bem menor que as soluções atuais.
Descrição

Detalhes



Medição por Laser de Pasta de Solda - GAM-70

O GAM70 proporciona medição de vários parâmetros de medição relacionados a medição de pasta de solda, sem contato com a pasta. A altura da pasta de solda, um dos pontos fundamentais, é medido com precisão e simplicidade.
O operador, pela visualização da pasta de solda, onde aparecerá o traço do laser cortando a pasta de solda, e pelo resultado da medição, consegue facilmente identificar diversos defeitos de processo.

Ideal para inspeção de espessura de pasta de solda para aplicações que exigem precisão com BGA e "Fine Pitch". Consulte-nos: ficará surpreso com o resultado que vai obter por um preço bem menor que as soluções atuais.

Defeito típico em aplicação de pasta de solda

  • Medição usando laser, sem contato físico e sem danos;
  • Previne diversos tipos de defeitos: curtos, desvios de localização, etc;
  • Fornece dados estatísticos e características do processo para controle de qualidade;
  • Fácil de operar com um mínimo de treinamento;
  • Mede espessura, altura, comprimento e intervalo / pitch;
  • Vários dados estatísticos, incluindo: distribuição normal, CP, CPM, CPK;
  • Analisa espessura em uma sessão transversal de solda;
  • Pode analisar dimensões de outros materiais.
  • Pode separar os resultados por linhas de produção.
  • Apresenta gráficos estatísticos dos resultados colhidos numa linha.
  • Custo-beneficio que facilmente se acomodam ao budget.



Funcionalidades Básicas

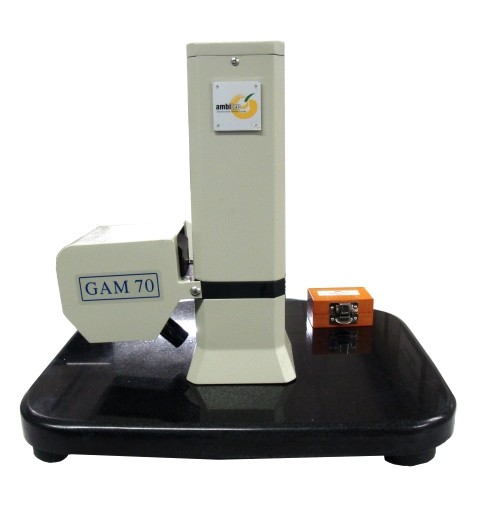

O sistema é robusto, com base de pedra, estável, preciso, garantindo repetibilidade de medições.

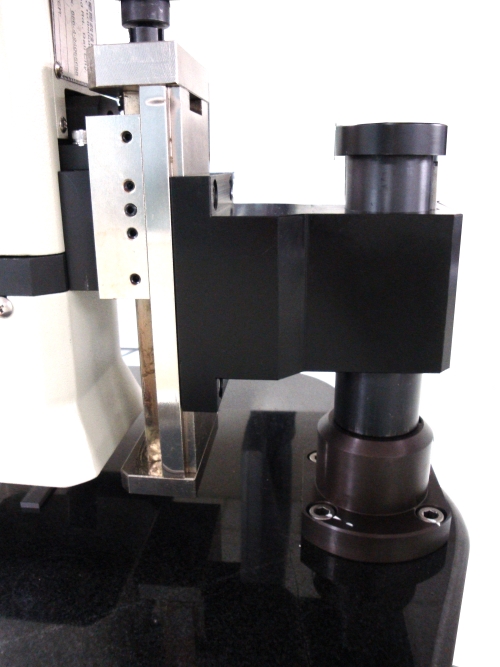

Sistema mecânico robusto, garante o ângulo e foco adequado ao laser.

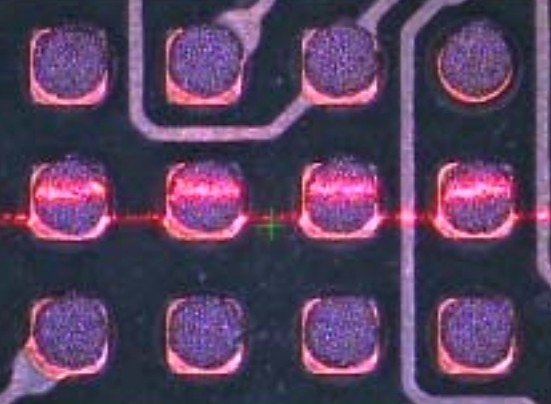

A pasta de solda é atyravessada por uma linha projetada pelo laser. A camera adquire a imagem e processa retirando informações precisas.
O laser é projetado de um angulo predeterminado, garantido por uma estrutura sódila do equipamento. A imagem é capturada por camera e processada para tirar as medições necessárias e mostrar no computador.

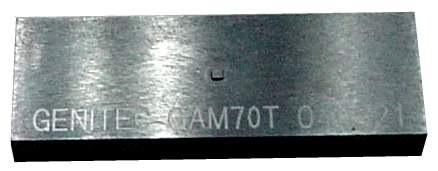

O equipamento conta com dispositivo de calibração, jig, para assegurar ao cliente a continuidade da calibração do equipamento e sua precisão.

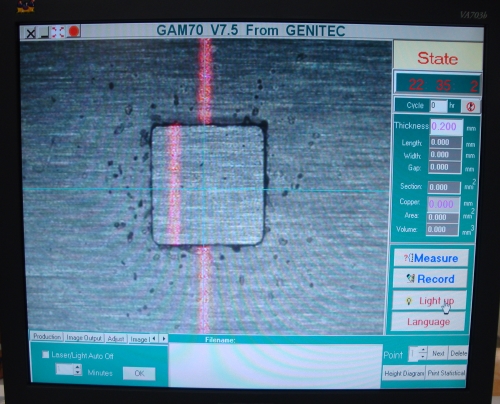

Tela de calibração utilizando o jig, que vem acompanhado com certificado de precisão.



Facilidade de Manutenção




AllPoint dá suporte técnico profissional, instalação, treinamento, manutenção e peças.
Relativo ao suporte de HARDWARE, como toda máquina pode um dia necessitar de suporte e manutenção, você terá a AllPoint com especialistas, e estoque local estatístico de peças de reposição para ajuda-lo. A AllPoint suporta a importação, preparação de infraestrutura, instalação, treinamento, acompanhamento de produção, consultoria e treinamento em processos.




Visual Range (mm) 2.5×2 mm
Magnification ×90
Measurement Table W×L(mm) 350×265 mm
Repeat Accuracy (mm) ±0.0035
Resolution 0.007 mm
Inspection Method Laser Vision
Computer Specification IBM Compatible Interface
Screen 15" LCD
Lens Color CCD Camera
Light LED Ring Light
Focus Focusing Control System
Consumption 400VA
Operation Chinese/English version
Power 110V.60Hz / 220V.50Hz

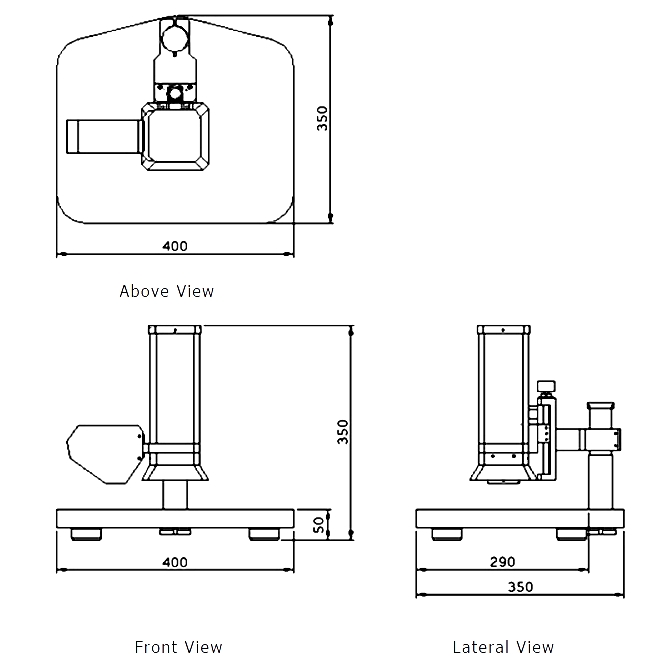

Dimensions L×W×H(mm) 350×400×350 mm
Weight 30 kg
