Impressora Automática SMD – ASE

Mais Imagens

Impressora Automática SMD – ASE

Disponibilidade: Sem estoque

  • Design humanizado
  • Ampla gama de aplicações e versatilidade
  • Sistema único de limpeza automática por aspersão
  • Estrutura eficiente de limpeza com economia de papel e de energia
  • Sistema de processamento de imagem exclusivo
  • Modo de produção de impressão inteligente
  • Faixa de impressão: 400*340mm/510*340mm
  • Plataforma universal internacional de ligação de três eixos UVW
  • Dimensão da máquina: 1220X1355X1500mm
  • Tem como opções da máquina:
    1. Função de adição automática de pasta de solda;
    2. Função de inspeção automática do estêncil;
    3. Sistema de distribuição automático;
    4. Função de feedback de pressão do rodo;
    5. Função online automática MSE/SPI;
    6. Função automática de temperatura e umidade constante.
Descrição

Detalhes

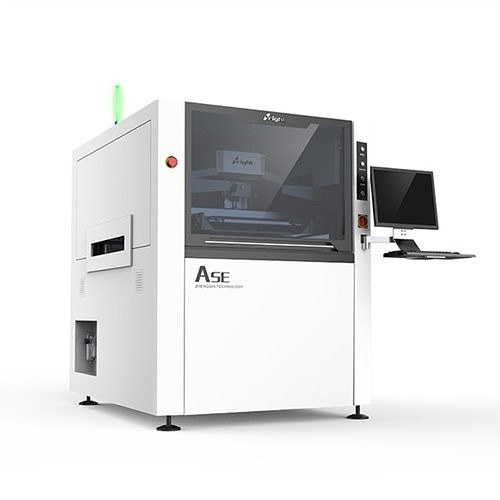

Impressora Automática SMD – ASE

A impressora de Pasta de Solda e Adesivo ASE combina alta performance, robustez, excelente desempenho, sofisticação e custo-benefício aliados a uma vasta base instalada em clientes exigentes e satisfeitos.

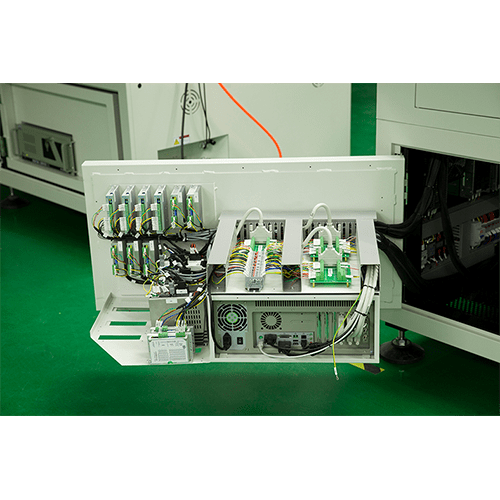

O controle é feito por sistemas avançados e gerenciados por computador, com sistema Windows, tornando a interface com o usuário fácil de operar. A funcionalidade do equipamento é totalmente parametrizável por simples interface, com todas as funções necessárias para seu uso flexível. O operador pode facilmente programar a altura de impressão, a pressão do rodo, altura dos rodos, de impressão, a velocidade com que os rodos passam a pasta/adesivo, e os ciclos de limpeza automática pelo software. O sistema é completamente desenhado para que tenha qualidade de impressão, estabilidade, robustez e grande facilidade de uso. O treinamento preciso de operadores e suporte técnico local são mais alguns de seus pontos fortes.

Características da Impressora Visual Totalmente Automática de Pasta de Solda ASE:

  • Design humanizado
  • Ampla gama de aplicações e versatilidade
  • Sistema único de limpeza automática por aspersão
  • Estrutura eficiente de limpeza com economia de papel e de energia
  • Sistema de processamento de imagem exclusivo
  • Modo de produção de impressão inteligente
  • Faixa de impressão: 400*340mm/510*340mm
  • Plataforma universal internacional de ligação de três eixos UVW
  • Dimensão da máquina: 1220X1355X1500mm
  • Tem como opções da máquina:
    1. Função de adição automática de pasta de solda;
    2. Função de inspeção automática do estêncil;
    3. Sistema de distribuição automático;
    4. Função de feedback de pressão do rodo;
    5. Função online automática MSE/SPI;
    6. Função automática de temperatura e umidade constante.



Funcionalidades Básicas

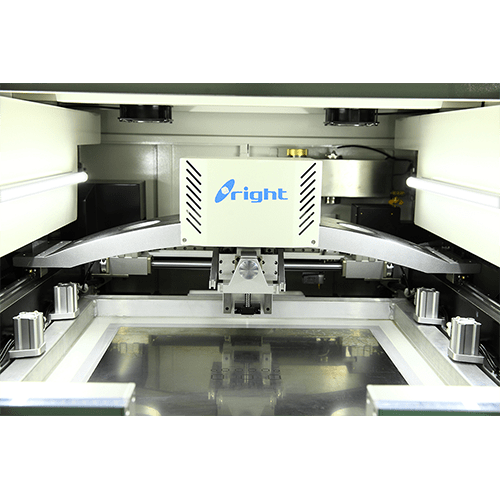

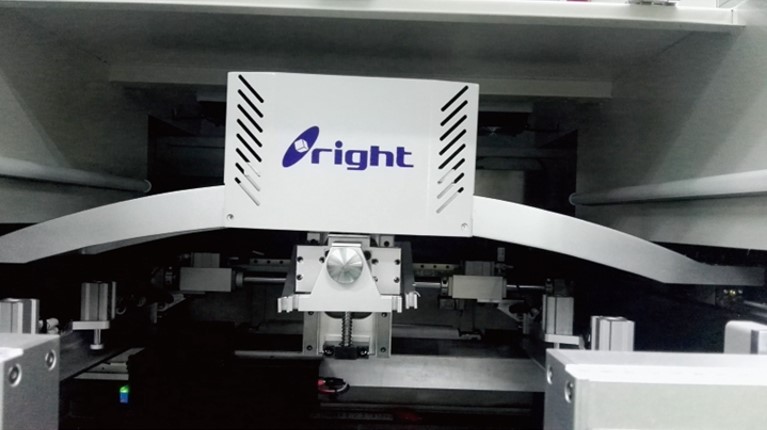

Sistema de raspagem

É aplicável para estênceis de vários tamanhos.
O sistema automático de posicionamento de estêncil economiza o tempo de troca de linha e aumenta a eficiência geral.

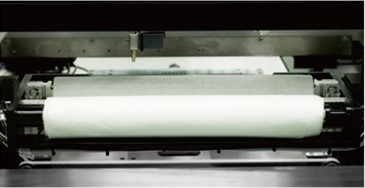

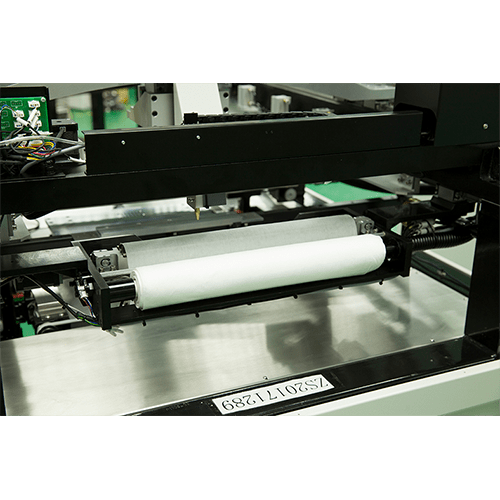

Sistema de limpeza

O sistema de limpeza do estêncil é automático e eficaz.
Três opções de limpeza podem ser selecionadas: a seco, molhada e a vácuo.Podem ser feitas tanto individualmente e multiplicadas. Você também pode optar por limpar manualmente. A unidade de limpeza é separada da câmera CCD, que pode minimizar a carga do motor e do impulso, melhorar a precisão e velocidade de posicionamento e estender o tempo de vida.
O sistema de aspersão garante a pulverização uniforme, de cima para baixo.
A função de software pode controlar a dosagem de álcool e de papel de limpeza de estêncil, economizando efetivamente mais consumíveis.
A limpeza a vácuo tem suporte de um ventilador dedicado, potente e eficaz.

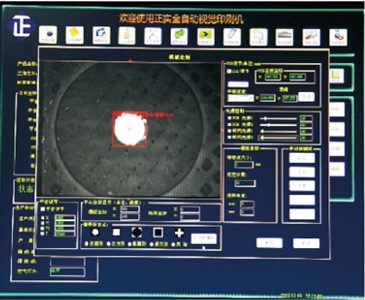

Interface de operação

Utiliza a interface de operação do Windows XP, de fácil utilização e com funções interativas.
A programação é passada de forma fácil, intuitiva e com instruções em todos os níveis.
A operação pode ser feita em chinês e inglês.

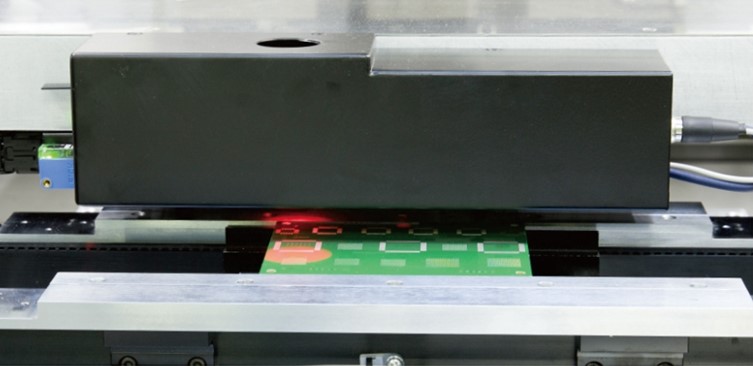

Imagem e Sistema Óptico

Luz uniforme, luz coaxial de alto brilho e sistema avançado de visão superior/inferior. Gama completa de compensação de luz, reconhecimento automático e preciso de todos os pontos MARK.
Aplicável para chapeamento de estanho, chapeamento de cobre, chapeamento de ouro, pulverização de estanho, FPC e outros tipos de PCB com cores diferentes. Capaz de garantir alta precisão.

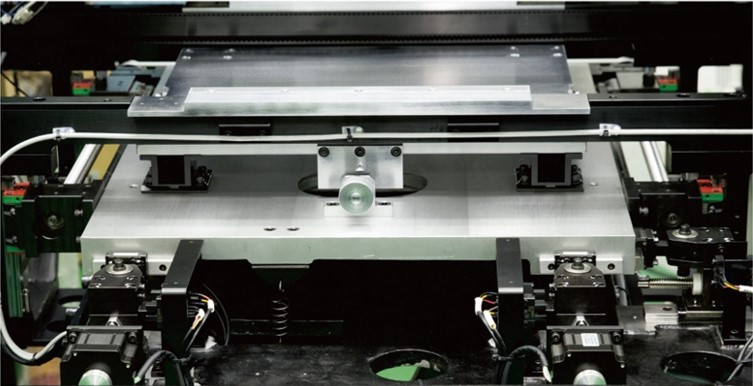

Sistema de calibração da plataforma especial direita

A articulação de três eixos é projetada com características dinâmicas altíssimas.
Pode ajustar rapidamente a altura de elevação do PIN do PCB com espessuras diferentes.

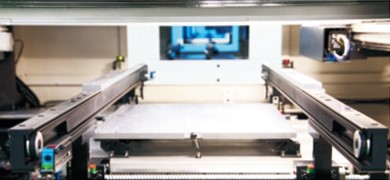

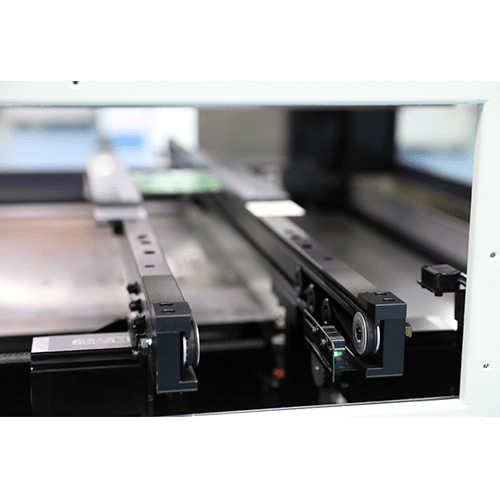

Sistema de transporte e fixação de PCB

O exclusivo sistema de transmissão por correia evita que o controle do PCB fique preso ou caia. O controle programável regula precisamente a velocidade e transporte do PCB.
Pode-se escolher a esquerda ou direita como direção de entrada/saída do PCB. A braçadeira lateral flexível e o bloco de vácuo de suporte da placa de circuito impresso seguram o PCB firmemente e garantem o contato total e uniforme entre a placa e o estêncil.


E relativo ao suporte de HARDWARE, como toda máquina pode um dia necessitar de suporte e manutenção, você terá a AllPoint com especialistas, e estoque local estatístico de peças de reposição para ajuda-lo.

A AllPoint influencia desde o design da máquina, sua importação, preparação de infraestrutura, instalação, treinamento, acompanhamento de produção, consultoria e treinamento em processo de soldagem.



Modelo ASE
Quadros de tela Tamanho mínimo: 370x370mm; Tamanho máximo: 737x737mm; Espessura: 25~40mm
Tamanho Mínimo de PCB 50x50mm
Tamanho Máximo de PCB 400x340mm
Espessura do PCB 0,4 ~ 0,6 mm
Empenamento do PCB < 1%
Altura de Transporte 900 +- 40mm
Direção de Transporte Esquerda-Direita; Direita-Esquerda; Esquerda-Esquerda; Direita-Direita
Velocidade de transporte Max 1500mm/S programável
Localização da Placa/Localização do PCB Sistema de suporte: Pino magnético/mesa de cima para baixo ajustada/bloco de suporte à mão; Sistema de fixação: fixação lateral, bocal de vácuo
Cabeça de impressão Duas cabeças de impressão motorizadas independentes
Velocidade do rodo 6~200mm/seg
Pressão do rodo 0-15 kg
Ângulo do rodo 60°/55°/45°
Tipo de rodo Aço inoxidável (padrão), plástico
Velocidade de separação do estêncil 0,1 ~ 20 mm/s programável
Sistema de limpeza A seco, úmido, a vácuo (programável)
Faixas de ajuste da mesa X: +-10mm; Y:+-10mm; θ:+-2°
CCD FOV 8X6 mm
Inspeção de Pasta de Solda Inspeção 2D padrão
Precisão de Posição de Repetição +-0,01 mm
Precisão de impressão +-0,025 mm
Tempo de ciclo < 7s (excluindo impressão e limpeza)
Mudança do produto <5min
Ar Necessário 4,5~6Kg/cm²
Entrada de energia AC: 220+-10%, 50/60hZ 1Φ3KW
Método de Controle Controle por PC
Dimensões da máquina 1220(L)x1375(L)x1500(A)mm
Peso da máquina Aprox: 1000 kg



Palavras Chave: SMT Screen Printer, Máquina de Impressão SMD, Screen Printer SMD, impressão de pasta de solda SMD, Impressão de adesivo SMD, Impressão automática de pasta de solda. Substitui GKG, substitui GKG Titan, Substitui MPM, Substitui DEK, com vantagens de preços e sem perder em qualidade ou performance.

A embalagem internacional é feita para suportar umidade entre outros problemas encontrado em transporte marítimo. Utilizamos embalagem a vácuo de alta qualidade
