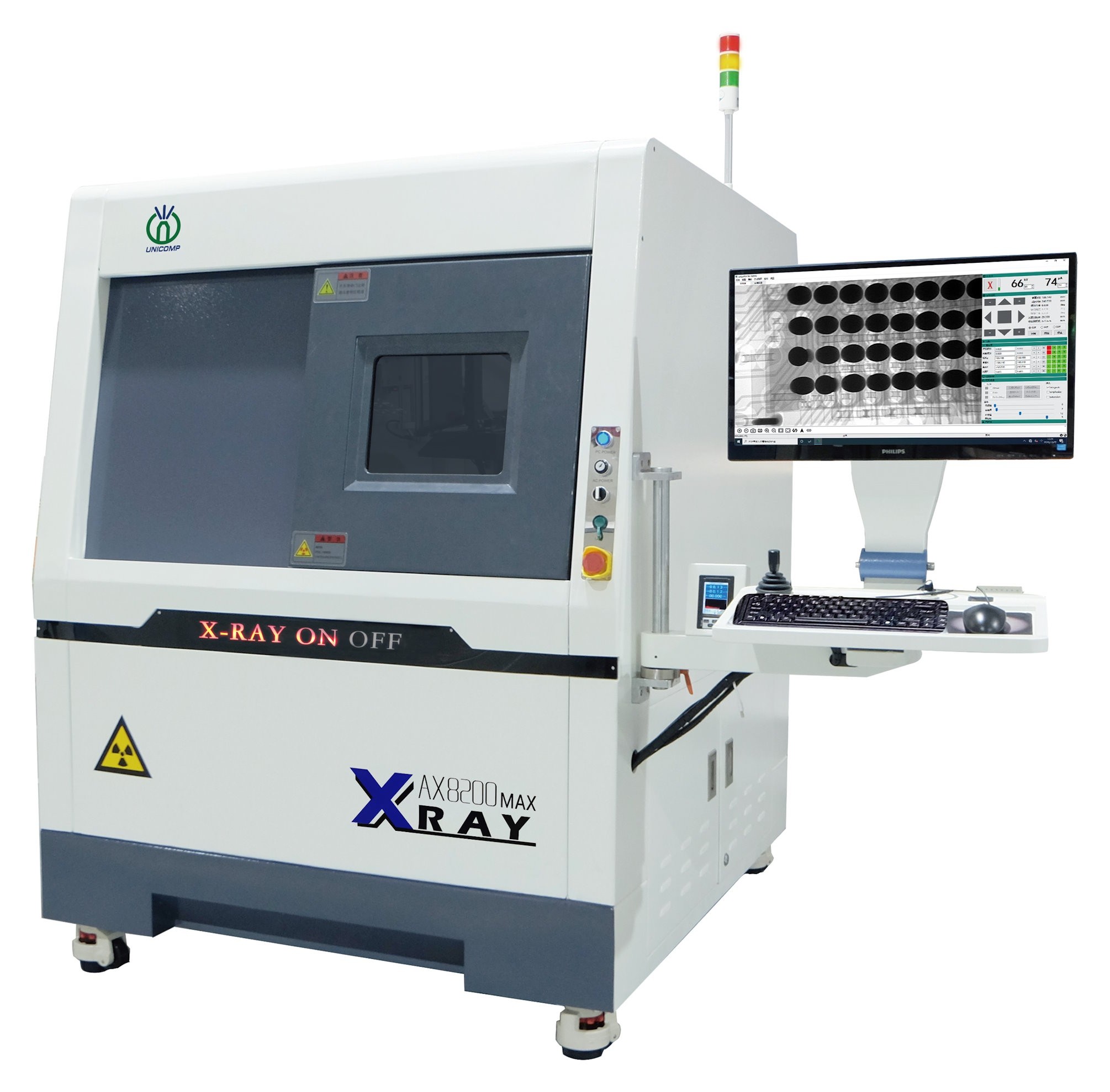

Unicomp X-Ray AX8200MAX — Apresentação Técnica (HTML) Unicomp X-Ray AX8200MAX — Apresentação Técnica
Inspeção de Componentes por RAIOS X AX8200MAX - X RAY Inspection
Veja um video de demonstação:

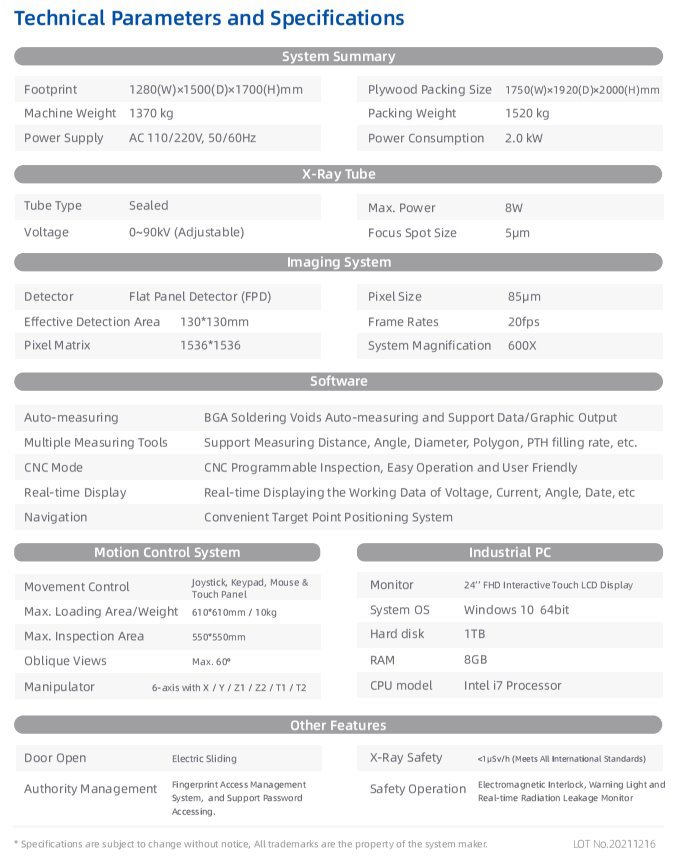

Especificações Principais
Item Especificação Tubo de Raios X 90KV, 5 µm, tubo selado (closed tube) Detector de Imagem FPD, 130 mm × 130 mm Ampliação (Zoom) Até 600× Manipulador 6 eixos: X / Y / Z1 / Z2 / T1 / T2 (inclinação do tubo e do FPD até 60°) Controle de Movimento Joystic, teclado, mouse e tela sensível ao toque Tamanho Máx. de Carga 610 mm × 610 mm; até 10 kg Tamanho Máx. de Inspeção 550 mm × 550 mm Funcionalidades de Software - Medição automática de voids em solda BGA, com exportação de dados/gráficos;
- Suporte a medições (distância, ângulo, diâmetro, polígono, taxa de preenchimento de PTH etc.);
- Inspeção programável (CNC), operação simples e interface amigável;
- Exibição em tempo real de tensão, corrente, ângulo, data etc.;
- Sistema de posicionamento de alvo conveniente.
Segurança < 1 µSv/h; intertravamento eletromagnético; feixe desliga automaticamente após 5 minutos sem operação; porta deslizante com grade de proteção. Acessórios Acesso por impressão digital; monitoramento em tempo real da dose de radiação. Computador Industrial Windows 10 (64 bits), Intel i7, 8 GB RAM, 1 TB HDD Monitor Tela sensível ao toque FHD de 24" Dimensões / Peso 1280 × 1500 × 1704 mm; 1370 kg Proteção de Segurança Radiológica
- Blindagem com chapa de aço de alta densidade com solda contínua;
- Porta frontal com chave magnética (trava quando o raio X está ativo);
- Desligamento automático do gerador se a porta de proteção for aberta;
- Proteção automática do gerador (desconecta após 5 minutos ocioso);
- Atende a padrões internacionais: vazamento < 1 µSv/h (≈ 0,1 mrem/h);
- Conformidade com FDA-CDRH 21 CFR 1020.40 (padrão para gabinetes de raios X).

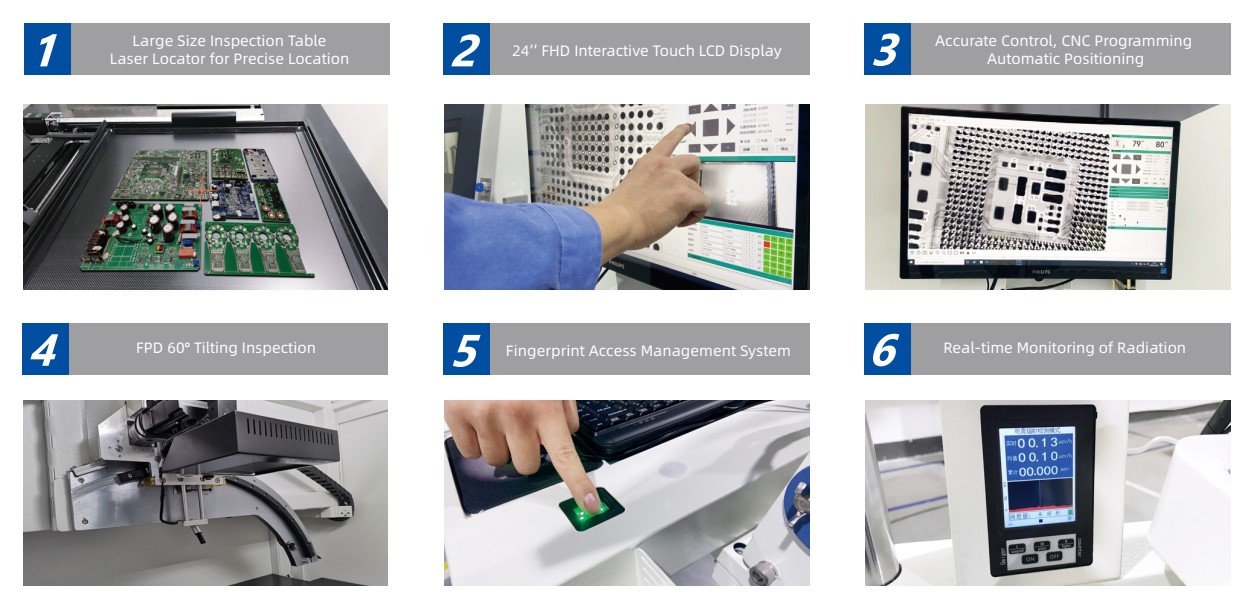

Operação & Movimento
- Mesa de trabalho: 600 × 600 mm (10 kg); movimentos em X e Y.
- Tubo de raios X: movimento em Y e inclinação até 60°.
- Detector FPD: movimento em Y e inclinação até 60°.
- Console: joystick, teclado, mouse, portas USB.
- Outros: luzes de alerta, botão de parada de emergência, intertravamento, aterramento e entrada de energia, PC embarcado com UPS e rodízios dobráveis.

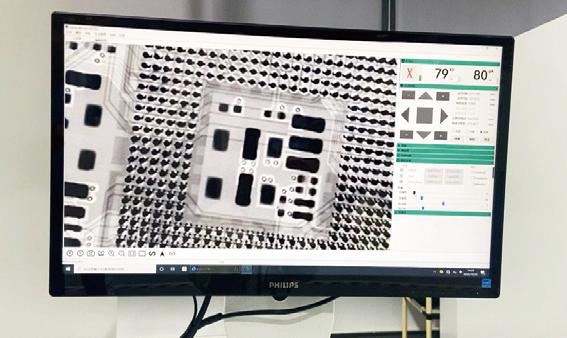

Interface & Software

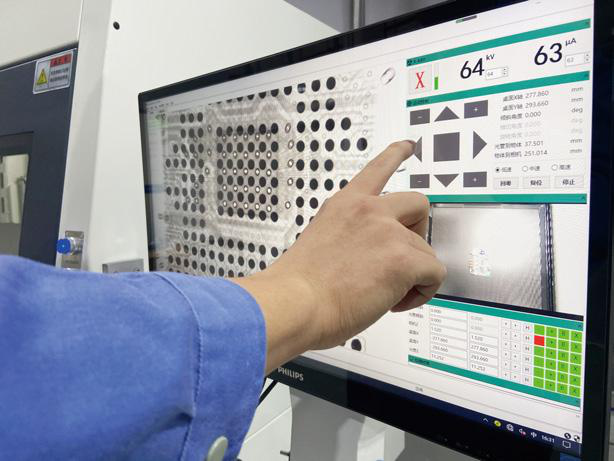

- Tela Touch: LCD FHD de 24" com navegação e marcação automática.
- Controle: programação CNC, posicionamento automático e controle preciso.
- Monitoramento: tensão e corrente ON/OFF; velocidade de movimento; retorno HOME/RESET/STOP.
- Ferramentas de visualização: capturar/salvar imagem, zoom, tela cheia, cruz de centro, relatórios.
- Ferramentas de análise: medição (círculo, retângulo, linha, polígono, triângulo, curvatura), BGA, voids, LED, IC, alinhamento e mapeamento CNC.
Aplicações de Inspeção
- PCBA (vistas múltiplas e com inclinação);

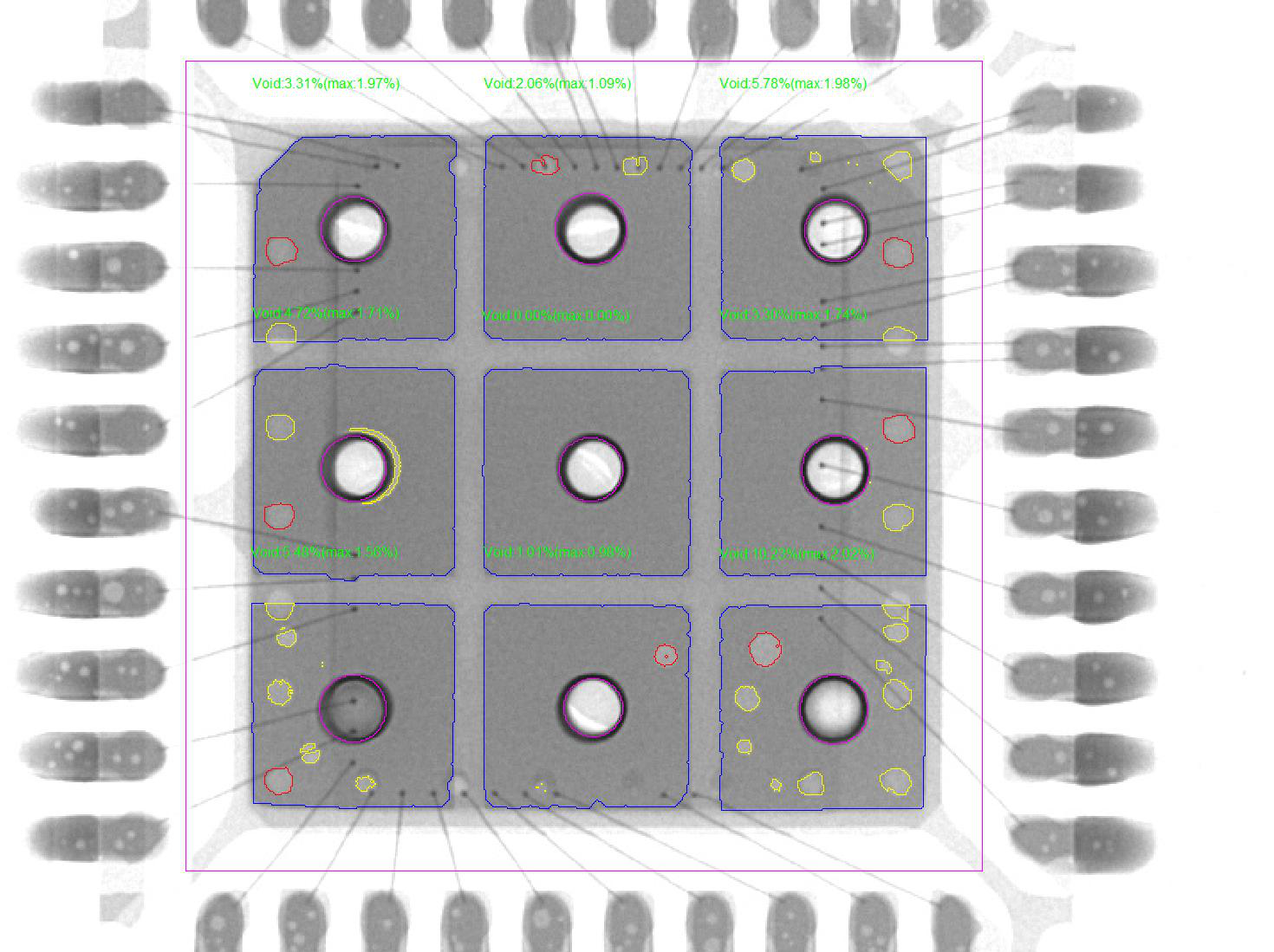

- BGA (medição de voids, com e sem inclinação);
- PTH/THT (soldagem);
- Chips, cabos, conectores, alto-falantes, baterias de lítio.
