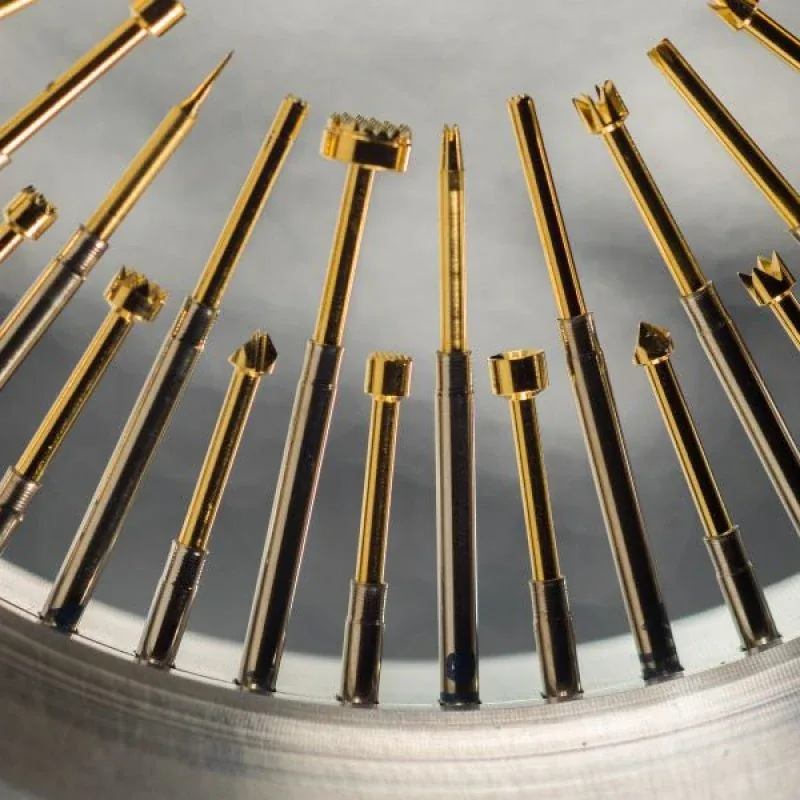

Agulhas convencionais QA para ICT
Para teste in-circuit ou funcional de placas de circuito impresso montadas ou nuas.
Ver no site da QA ↗
Agulhas de teste · ICT / FCT / MDA
QA Technology: as agulhas de teste e produtos de interconexão mais confiáveis do mundo
As agulhas de teste com mola e os contatos hiperboloides da QA Technology são usados e especificados pelas empresas de tecnologia mais reconhecidas do mundo e por fabricantes de fixtures de teste para placas de circuito impresso. A QA é reconhecida mundialmente pelo desempenho dos produtos e pelos preços competitivos, e seus clientes valorizam o compromisso com a entrega rápida: segundo a QA, a maioria dos pedidos sai da fábrica no mesmo dia e é entregue em até 24 horas.
Preço certo. Entrega rápida.
A vantagem QA
Por que as agulhas QA Technology
A promessa da QA é a satisfação total do cliente, e os próprios clientes apontam como a QA cumpre essa promessa. Eles reconhecem os benefícios concretos de uma parceria que coloca a qualidade em primeiro lugar:
Desempenho excepcional
Em resumo, os produtos da QA garantem o melhor contato elétrico, por mais exigente que seja a aplicação.
Valor excepcional
Além do preço competitivo, as agulhas QA comprovadamente duram mais ciclos do que quaisquer outras do mercado; na série 100-25, a vida útil chega a 1.000.000 de ciclos. Os contatos hiperboloides integraMate® são até 30% menores que os produtos concorrentes.
Entrega rápida
Segundo a QA, a maioria dos pedidos é despachada no mesmo dia e entregue em até 24 horas.
Atendimento de primeira linha
A equipe de suporte da QA, com ampla experiência em clientes, no setor e nos produtos, oferece orientação personalizada para garantir o sucesso contínuo.

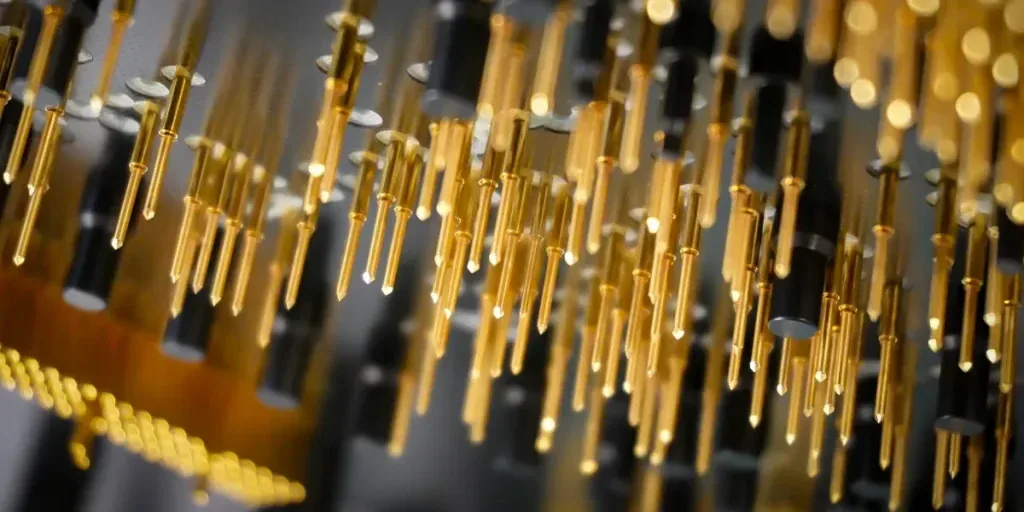

Agulhas de teste
Agulhas de teste para MDA, ICT e FCT
O amplo portfólio de agulhas de teste com mola e de soluções de teste da QA Technology oferece a solução certa para cada aplicação, do passo fino e da alta corrente a aplicações especiais complexas. O estilo de ponta muda conforme a montagem, o ponto de teste e a superfície de contato — por exemplo, oxidada, limpa ou com resíduos de solda. A combinação certa de estilo de ponta e força de mola é a chave para resultados de medição confiáveis.
Espaçamento entre centros e curso total
Agulhas convencionais (com soquete). Polegadas, com mm entre colchetes.
| Centros | Curso total | Séries |
|---|---|---|
| 0,025 [0,63] | 0,160 [4,06] | 025-16 |
| 0,039 [1,00] | 0,160 [4,06] · 0,250 [6,35] · 0,400 [10,16] | 039-16, 039-25, 039-40 |
| 0,050 [1,27] | 0,050 [1,27] · 0,160 [4,06] · 0,250 [6,35] · 0,400 [10,16] | 050-05, 050-16, 050-T25 / 050-R25, 050-T40 / 050-R40 |
| 0,075 [1,91] | 0,250 [6,35] · 0,400 [10,16] | 075-25, 075-40 |
| 0,100 [2,54] | 0,050 [1,27] · 0,160 [4,06] · 0,250 [6,35] · 0,400 [10,16] · 0,500 [12,70] | 100-05, 100-16, 100-25, 100-40, 100-50 |
| 0,125 [3,18] | 0,250 [6,35] | 125-25 |
| 0,156 [3,96] | 0,250 [6,35] | 156-25 |
| 0,187 [4,75] | 0,250 [6,35] | 187-25 |
Só na série 100-25 há 60 estilos de ponta, 8 forças de mola e 5 materiais de tubo.
Força de mola
Low, Standard, High, Elevated, Extra, Ultra e High Preload.
Material do tubo
Nickel silver / ID precious metal clad · Nickel silver or phos bronze / OD silver plated · Nickel silver or phos bronze / OD gold plated · Nickel silver / no finish · High conductivity proprietary alloy / gold plated.
Ponta
BeCu tratado termicamente ou aço, ambos com banho de ouro sobre níquel. Dureza: aço 58–60 HRC, BeCu 38–42 HRC; o aço desgasta menos e mantém o fio por mais tempo.

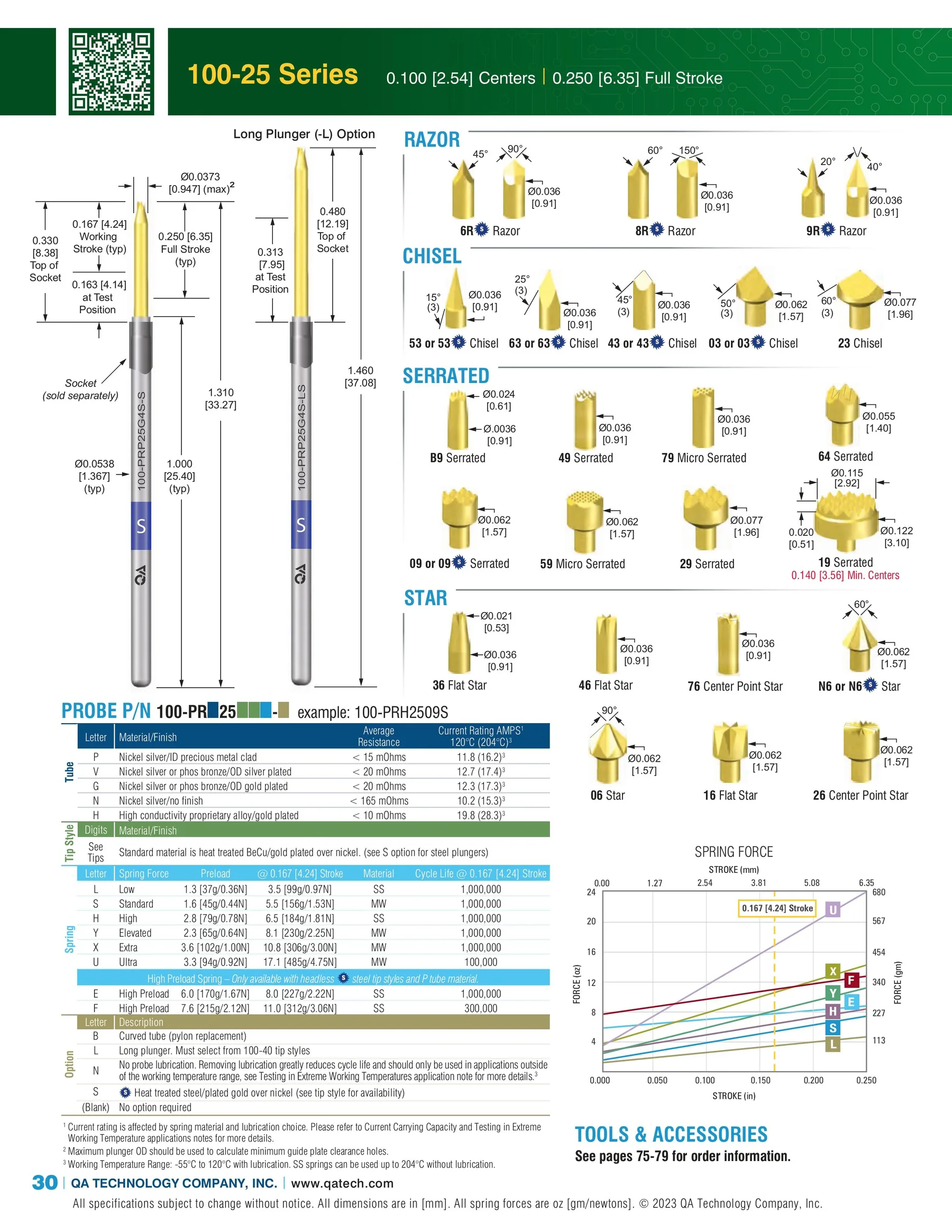

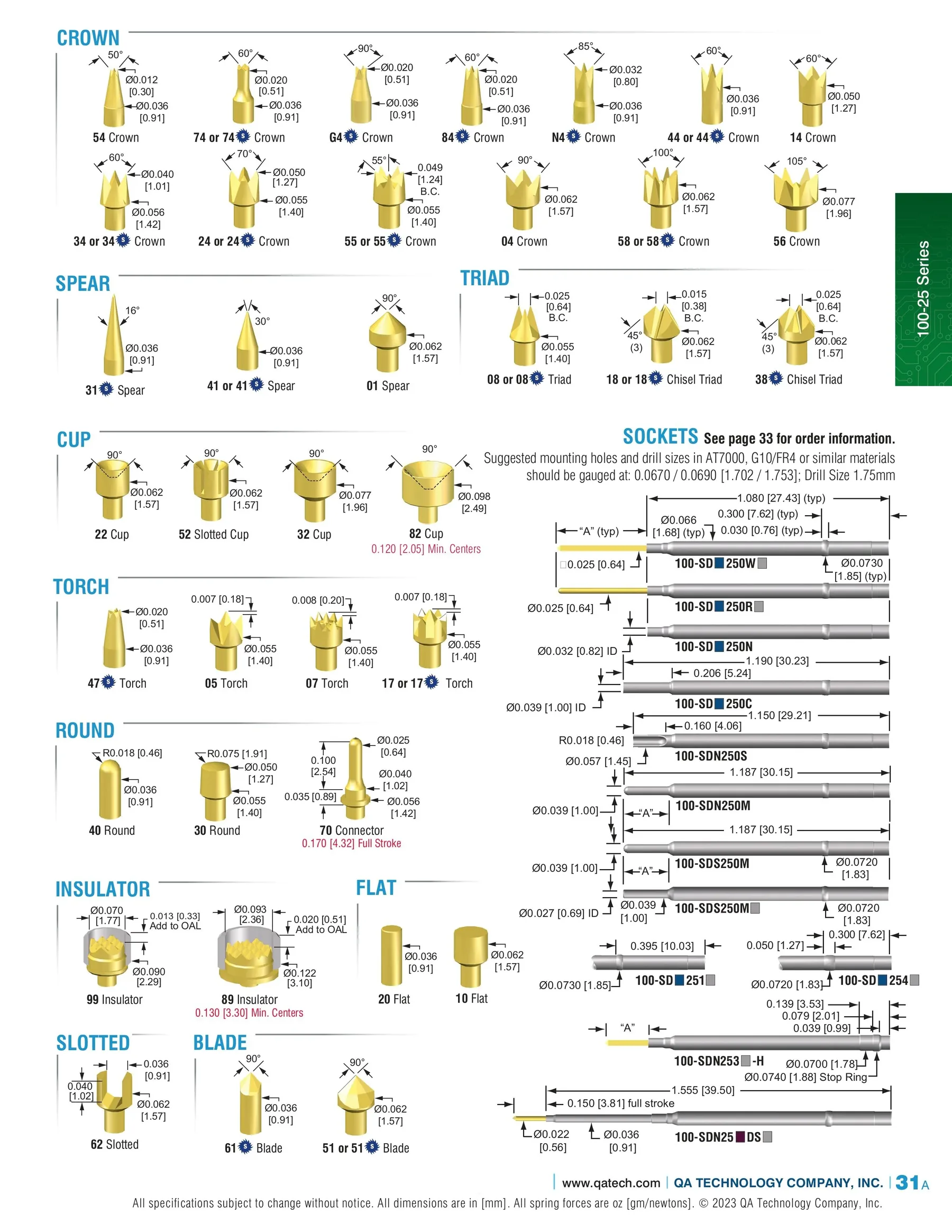

Exemplo de especificação
Série 100-25
- Centros0,100 [2,54]
- Curso total0,250 [6,35]
- Curso de trabalho recomendado0,167 [4,24]
- Ø máximo do êmbolo0,0373 [0,947]
- Ø do tubo0,0538 [1,367]
Material do tubo — série 100-25
| Letra | Material / acabamento | Resistência média | Corrente nominal a 120 °C (204 °C) |
|---|---|---|---|
| P | Nickel silver / ID precious metal clad | < 15 mΩ | 11,8 A (16,2 A) |
| V | Nickel silver or phos bronze / OD silver plated | < 20 mΩ | 12,7 A (17,4 A) |
| G | Nickel silver or phos bronze / OD gold plated | < 20 mΩ | 12,3 A (17,3 A) |
| N | Nickel silver / no finish | < 165 mΩ | 10,2 A (15,3 A) |
| H | High conductivity proprietary alloy / gold plated | < 10 mΩ | 19,8 A (28,3 A) |
Força de mola — série 100-25, em oz [g / N]
| Letra | Força | Pré-carga | No curso de 0,167 [4,24] | Vida útil (ciclos) |
|---|---|---|---|---|
| L | Low | 1,3 [37 g / 0,36 N] | 3,5 [99 g / 0,97 N] | 1.000.000 |
| S | Standard | 1,6 [45 g / 0,44 N] | 5,5 [156 g / 1,53 N] | 1.000.000 |
| H | High | 2,8 [79 g / 0,78 N] | 6,5 [184 g / 1,81 N] | 1.000.000 |
| Y | Elevated | 2,3 [65 g / 0,64 N] | 8,1 [230 g / 2,25 N] | 1.000.000 |
| X | Extra | 3,6 [102 g / 1,00 N] | 10,8 [306 g / 3,00 N] | 1.000.000 |
| U | Ultra | 3,3 [94 g / 0,92 N] | 17,1 [485 g / 4,75 N] | 100.000 |
| E | High Preload | 6,0 [170 g / 1,67 N] | 8,0 [227 g / 2,22 N] | 1.000.000 |
| F | High Preload | 7,6 [215 g / 2,12 N] | 11,0 [312 g / 3,06 N] | 300.000 |
High Preload (E, F) só com estilos de ponta sem cabeça em aço e tubo P. Faixa de temperatura de trabalho: −55 °C a 120 °C com lubrificação; molas SS até 204 °C sem lubrificação.
Guias e produtos
Pontos importantes para a escolha

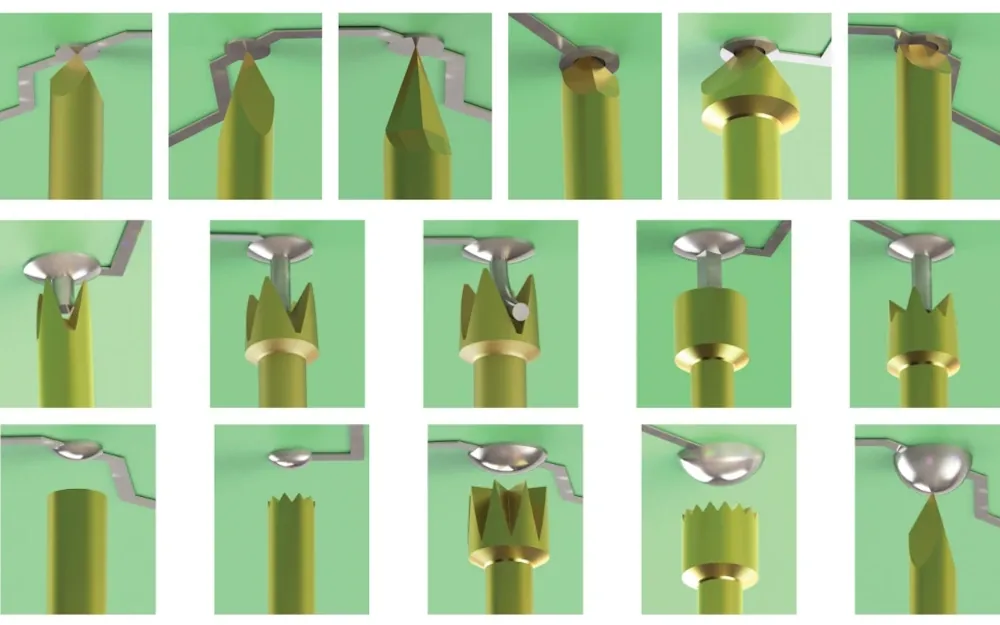

Escolha o estilo de ponta mais adequado à sua aplicação
A escolha da ponta é provavelmente o fator mais importante para um contato elétrico confiável. A ponta errada gera falsas falhas (NDF), reduz o rendimento na primeira passagem (FPY) e, em casos extremos, danifica a placa em teste (UUT).
Ver no site da QA ↗

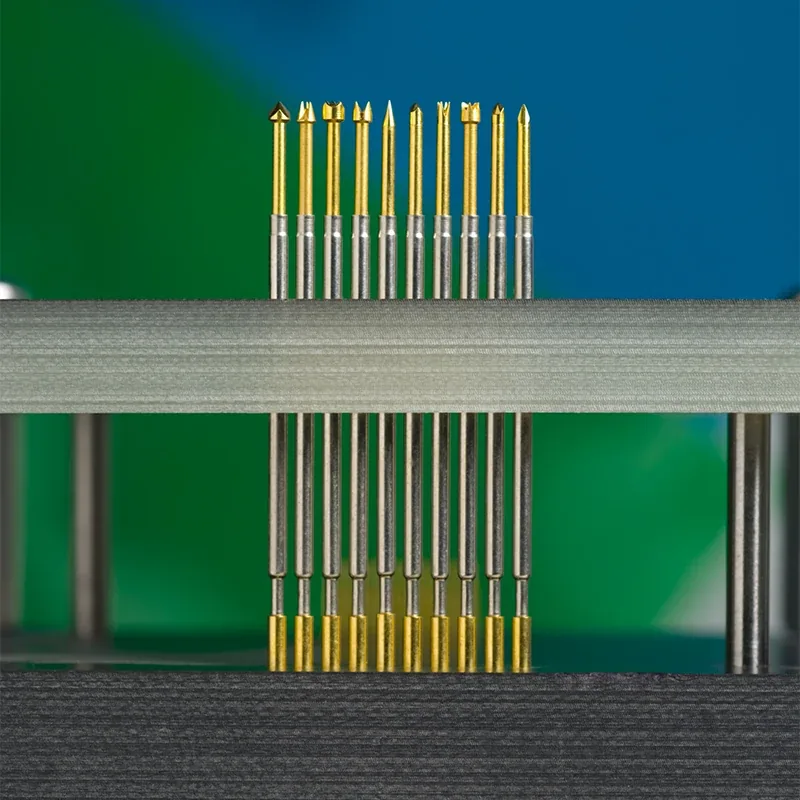

Agulhas QA sem soquete (X Probe®)
O projeto X Probe® elimina o soquete do sistema e permite montar uma agulha mais robusta em centros mais próximos do que o conjunto convencional de agulha e soquete. As X Probe® atendem às mesmas aplicações das agulhas in-circuit e funcionais.

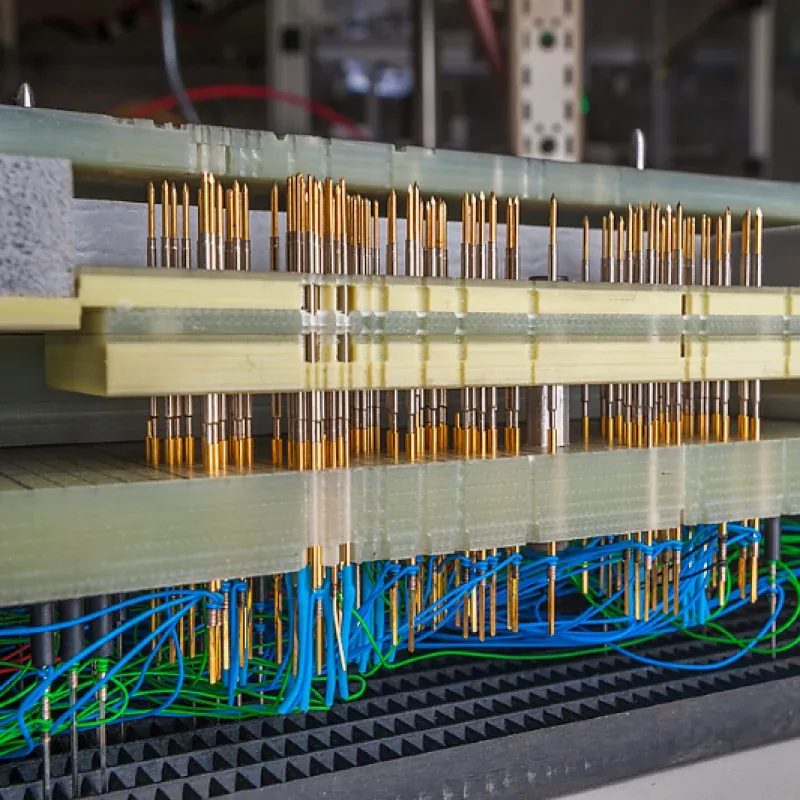

Ver no site da QA ↗Soluções para fixtures
Long plunger, wireless sockets e ferramentas
01
Opção long plunger (-L)
Testar placas montadas fica complexo quando há alvos de alturas diferentes e não se quer ajustar a altura do soquete ou do pino de terminação. A opção long plunger (-L) das séries com curso de 0,250 [6,35] alcança o alvo mais baixo e mantém a mesma força de mola quando o fixture é acionado no curso de trabalho recomendado de 0,167 [4,24].
A nota de aplicação ANQ128 cita as séries 100-25-L e X75-25-L; o pôster 2026 traz versões -L também nas séries 039, 050, 075, X31, X39 e X50.
| Série 100-25 | Padrão | Long plunger (-L) |
|---|---|---|
| Topo do soquete | 0,330 [8,38] | 0,480 [12,19] |
| Na posição de teste | 0,163 [4,14] | 0,313 [7,95] |
| Curso de trabalho | 0,167 [4,24] | 0,167 [4,24] |
| Exemplo de P/N | 100-PRP25G4S-S | 100-PRP25G4S-LS |
02
Wireless sockets
Os wireless sockets combinam um soquete padrão com uma probe de interface fixada de forma permanente na cauda do soquete. Assim o fixture tem caminhos de sinal muito mais curtos que os projetos convencionais com fiação (wire wrap), com melhor controle do sinal entre o testador e a placa em teste (UUT). A agulha de teste superior não acompanha o socket.
- Séries: 039-25/40, 050-16, 050-T25/40, 075-25/40 e 100-25/40.
- Probe de interface: curso de trabalho de até 0,100 [2,54] e temperatura de trabalho de até 204 °C.
03
Ferramentas de instalação e manutenção
O pôster QA 2026 reúne as ferramentas para montar e manter os fixtures:
- Calibradores de pino (go/no-go) para os furos de soquete e de pino de terminação.
- Ferramentas de instalação e de extração de soquetes, de pinos de terminação e de agulhas.
- Extrator de tubo de agulha danificado.
- Ferramentas para wire plug, wire jack e wire grip.
- Desencapador de fio ajustado em 0,120 [3,05].
- Escova de manutenção para limpar fluxo e resíduos das pontas.
- Martelo de instalação e organizador de ferramentas.
Amostra
Variedade de agulhas de teste
Séries do guia de estilos de ponta e ferramentas QA 2026. Onde o número de peça de exemplo não está legível na fonte, a célula mostra "—".
Veja uma amostra da variedade de agulhas de teste
| Série | Centros | Curso total | Exemplo de P/N |
|---|---|---|---|
| Convencionais (com soquete) | |||
| 187-25 | 0,187 [4,75] | 0,250 [6,35] | 187-PRH2510H |
| 156-25 | 0,156 [3,96] | 0,250 [6,35] | 156-PRH2509Y |
| 125-25 | 0,125 [3,18] | 0,250 [6,35] | 125-PRG2509S |
| 100-25 | 0,100 [2,54] | 0,250 [6,35] | 100-PRP25G4S-S |
| 100-25-L | 0,100 [2,54] | 0,250 [6,35] | 100-PRP25G4S-LS |
| 100-40 | 0,100 [2,54] | 0,400 [10,16] | 100-PRP40G4S-S |
| 075-25 | 0,075 [1,91] | 0,250 [6,35] | 075-PRP2540S |
| 075-25-L | 0,075 [1,91] | 0,250 [6,35] | 075-PRP2540S-L |
| 075-40 | 0,075 [1,91] | 0,400 [10,16] | 075-PRP4040S |
| 050-T25 / 050-R25 | 0,050 [1,27] | 0,250 [6,35] | 050-PTP2544H / 050-PRP2509S |
| 050-T25-L / 050-R25-L | 0,050 [1,27] | 0,250 [6,35] | 050-PTP256RU-LS / 050-PRP256RU-LS |
| 050-T40 / 050-R40 | 0,050 [1,27] | 0,400 [10,16] | 050-PTP406RU-S / 050-PRP406RU-S |
| 039-25, 039-25-L, 039-40 | 0,039 [1,00] | 0,250 [6,35] / 0,400 [10,16] | — |
| X Probe® (sem soquete) | |||
| X75-25 | 0,075 [1,91] | 0,250 [6,35] | X75-PRP25G4S-S |
| X75-25-L | 0,075 [1,91] | 0,250 [6,35] | X75-PRP25G4S-LS |
| X75-40 | 0,075 [1,91] | 0,400 [10,16] | X75-PRP40G4S-S |
| X50-25 | 0,050 [1,27] | 0,250 [6,35] | X50-PRP2540S |
| X50-25-L | 0,050 [1,27] | 0,250 [6,35] | X50-PRP2540S-L |
| X50-40 | 0,050 [1,27] | 0,400 [10,16] | X50-PRP4040S |
| X39-25 | 0,039 [1,00] | 0,250 [6,35] | X39-PRP2541H |
| X39-25-L | 0,039 [1,00] | 0,250 [6,35] | X39-PRP256RU-LS |
| X39-40 | 0,039 [1,00] | 0,400 [10,16] | X39-PRP406RU-S |
| X31-25, X31-25-L, X31-40 | 0,031 [0,80] | 0,250 [6,35] / 0,400 [10,16] | — |
| Probes de interface para testadores | |||
| Keysight | — | — | 100-PRP2519L, 100-PRP25K9L, 100-PRP2562L, 100-PRP4070L |
| Teradyne | — | — | 100-PRG2503L |
Fontes: pôster QA "2026 Tip Style & Tool Selection Guide" e qatech.com (Socketless Probes). Especificações sujeitas a alteração pelo fabricante.
AllPoint
Como a AllPoint ajuda na escolha, na especificação e na importação
A AllPoint atua desde 1995 com serviços técnicos e consultoria para a montagem e o teste de placas de circuito impresso no Brasil, e já implantou centenas de soluções de montagem e teste.
Escolha da agulha
Visita técnica à fábrica para entender as placas, os alvos de teste e o fixture, e indicar a série, a ponta e a força de mola adequadas.
Especificação
Montagem do número de peça QA — série, material do tubo, estilo de ponta, força de mola e opções — a partir da aplicação do cliente.
Importação
Suporte ao processo de importação das agulhas, soquetes e ferramentas QA Technology.
Jigas de teste MDA e ICT
Experiência em teste de placas por meio de jigas em equipamentos de teste MDA e in-circuit.
