Aplicação de Verniz (Coating) Seletiva

Mais Imagens

Aplicação de Verniz (Coating) Seletiva
R$0,00

Disponibilidade: Sem estoque

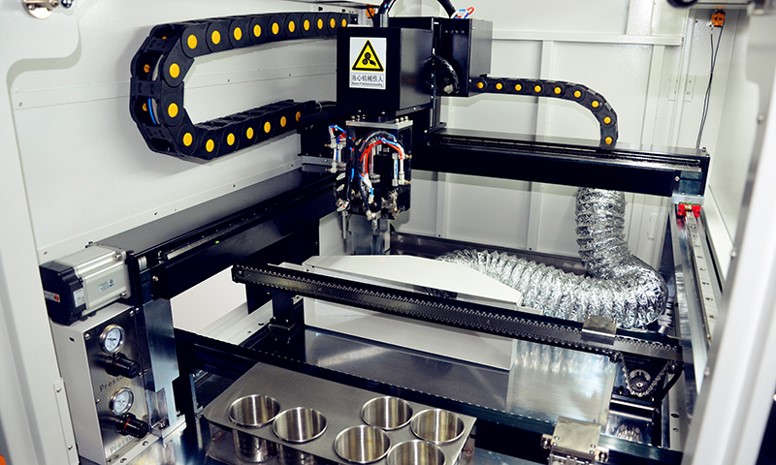

Máquina de Aplicação de Coating Seletiva com 3 eixos, com até 3 tipos de válvulas instaladas parta maior flexibilidade e eficiência no processo de coating. A camada de revestimento tem sua aplicação feita de forma uniforme e limpa, com espessuras < 0.01mm.

Robustez, facilidade de operação, setup em minutos, parametrização de processo flexível, tamanho da área de revestimento de até 450x450mm ou 600x600mm, e suporte técnico local são apenas alguns de seus pontos fortes.

Descrição

Detalhes

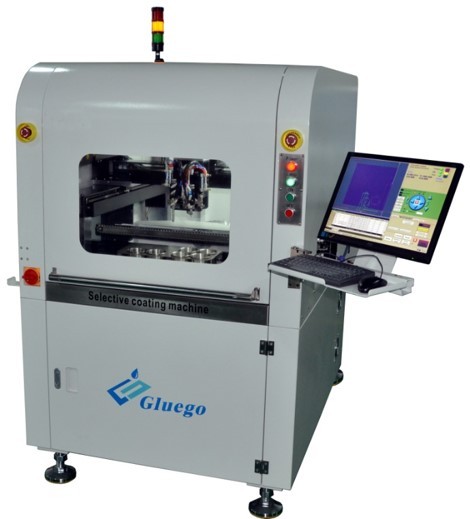

Máquina de Coating Seletiva

Máquina de Aplicação de Coating Seletiva com 3 eixos, com até 3 tipos de válvulas instaladas parta maior flexibilidade e eficiência no processo de coating. A camada de revestimento tem sua aplicação feita de forma uniforme e limpa, com espessuras < 0.01mm.

Robustez, facilidade de operação, setup em minutos, parametrização de processo flexível, tamanho da área de revestimento de até 450x450mm ou 600x600mm, e suporte técnico local são apenas alguns de seus pontos fortes.



Algumas das funcionalidades deste modelo:




  • Sistema com 3 eixos, XYZ, com fuso sem fim e guia linear duplo, o que garante movimento macio, sem ruído, robusto.
  • Plataforma em aço, pesada e estável, otimizada para evitar vibrações e garantir uma longa vida mecânica.
  • Sistema de movimento baseado em drivers e motores da PANASONIC, com 0.02mm de repetibilidade, e alta velocidade.
  • Sistema de válvulas de alta precisão, o que garante um revestimento uniforme, de alta durabilidade e de fina camada, tipicamente <0.01mm.
  • Sistema de ajuste de largura de transportador automático, por meio de motor de passo.
  • Entrada e saída de placa protegidos por uma cortina de ar para evitar que vapores de cola / coating escapem para fora da máquina.
  • Sistema de correção de posicionamento da placa por marcas fiduciais, e câmera.
  • Sistema de pesagem de cola / coating, que detecta automaticamente o volume de material, evitando falhas.

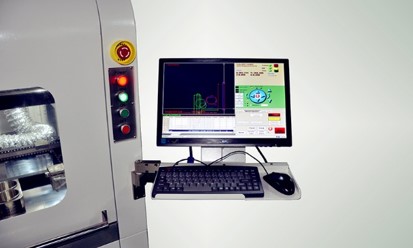

  • PC Industrial, software baseado em WINDOWS, bem fácil de operar





Equipada com transportador com corrente de aço, a mais apropriada para este tipo de aplicação, garantindo longa vida de duração e facilidade de limpeza.

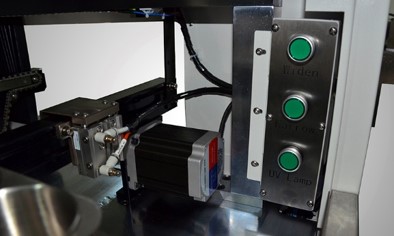

O transportador e o sistema de ajuste de largura são ambos motorizados por sistemas precisos baseados em, motores de passo robustos.

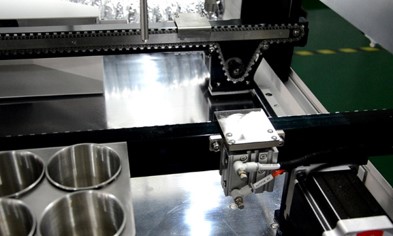

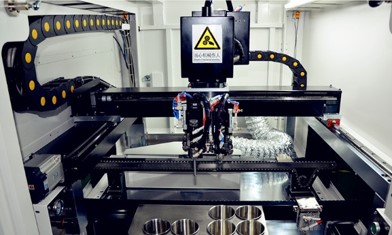

Sistema XYZ com guias lineares e fuso sem fim de qualidade, movem a cabeça com maciez e precisão.

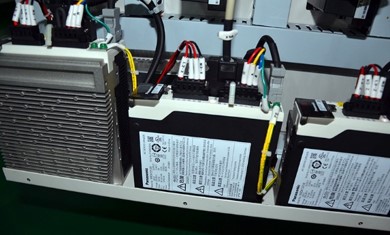

Sistema servo da PANASONIC.

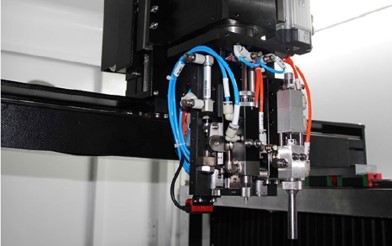

Válvulas de alta precisão fazem com que praticamente qualquer lugar na placa possa ser atingido facilmente. Vários tipos de válvula disponíveis de acordo com a aplicação.

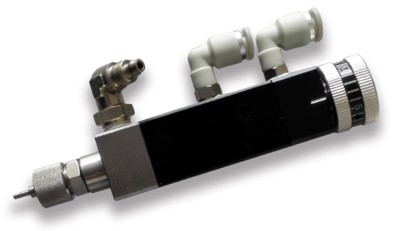

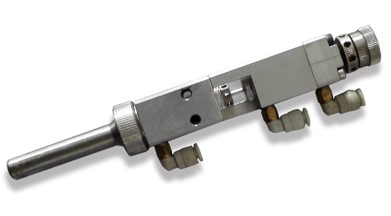

Algumas válvulas disponíveis




•Área: 3 a 10 mm
•Definição de borda: 1mm
•Pressão do ar: 0,1 a 0,4 Mpa
•Aplicação: viscosidade < 500cps

Aplicações:

1. Componentes próximos a áreas proibidas para coating

2. Componentes altos que precisam suporte

3. Áreas que necessita de mais cola

4. Cola é necessária no lado ou embaixo do componente





•Área: 5 a 20 mm
•Definição de borda: 2mm
•Pressão do ar: 0,2 a 0,4 Mpa
•Aplicação: viscosidade < 1000cps

Aplicações:

1. Componentes próximos a áreas proibidas para coating

2. Componentes altos que precisam suporte

3. Áreas que necessita de mais cola

4. Cola é necessária no lado ou embaixo do componente

5. Filme pode ser ajustado pela pressão do ar e velocidade de movimento, aplicado a quase todo o produto.

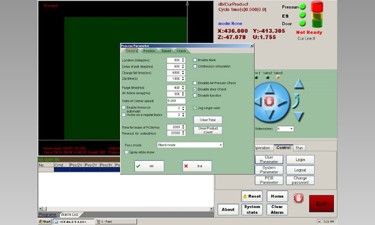

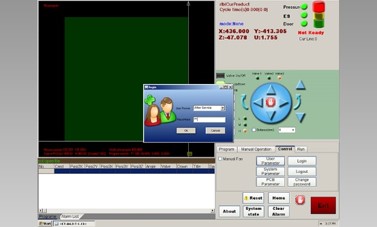

Software baseado no Windows, fácil de operar, pode armazenar um número ilimitado de programas para placas diferentes. A operação é simples e pode ser assimilada em poucos minutos.



Software é protegido com níveis de usuários e senhas para proteção contra uso indevido.





Software / Outros




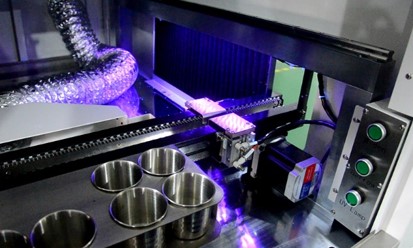

Possibilidade de utilização de luz ULTRA VIOLETA.



Fácil de ensinar à máquina qual a rota para fazer o revestimento.
Fácil verificação e simulação.

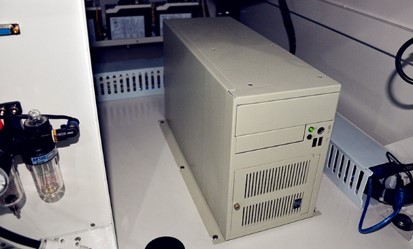

PC Industrial para controlar o sistema: mais confiabilidade.

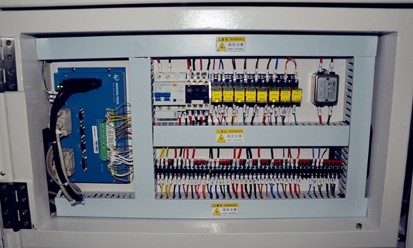

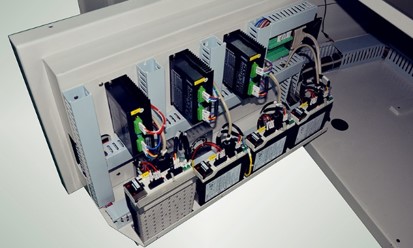

São utilizados componentes e sistemas elétricos e eletrônicos de marcas confiáveis.



A montagem do sistema é feita visando fácil acesso e manutenção simplificada, seguindo padrões internacionais






SC-345/360  - Specifications
 Model  SC-345  SC-360
 Coating Scope  50mm~450mm  50mm~600mm
 Max Length of Coating Area  L450mm*W450mm  L600mm*W600mm
 Conveyor Height  900mm±20mm  900mm±20mm
 Control System  Industrial computer/motion control card  Industrial computer/motion control card
 Axis number  X,Y,Z,U axis  X,Y,Z,U axis
 Max Work Movement Speed  Max 800mm/s  Max 800mm/s
 Max PCB Component Height  70mm  70mm
 Tilting angle  Teaching/CAD load  Teaching/CAD load
 Programming Type  Camera teaching/CAD load  Camera teaching/CAD load
 Positioning Accuracy  +/- 0.05mm  +/- 0.05mm
 Repeatable Accuracy  +/- 0.05mm  +/- 0.05mm
 Standard valve  Narrow spray valve  Narrow spray valve
 Installable valve number  2 valves  2 valves
 Optional valve  needle  valve  needle  valve
 Conveyor Speed  2~5M/min  2~5M/min
 Glue Tank Volume  Optional with 1L, 3L, 5L, 10L, 20L  Optional with 1L, 3L, 5L, 10L, 20L
 Glue Mixing Type  Optional with  pneumatic mixing  Optional with  pneumatic mixing
 Power Supply  AC220V 50~60Hz  AC220V 50~60Hz
 Total Power  2.6KW  2.6KW
 Air Requirement  0.4Mpa  0.4Mpa
 Overall Size L*W*H  L1210mm*1500mm*1700mm  L1210×W1610×H1700mm
 Weight  650KG  750KG

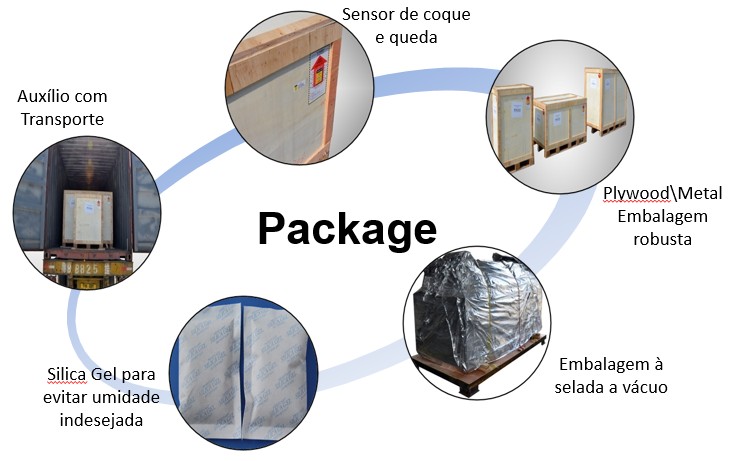

A embalagem internacional é feita para suportar umidade entre outros problemas encontrado em transporte marítimo. Utilizamos embalagem a vácuo de alta qualidade.
