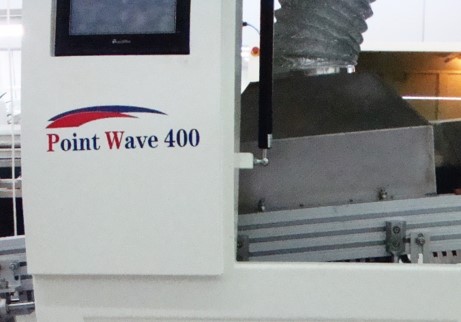

Máquina de Solda Dupla Onda - Média - PW Series

Mais Imagens

Máquina de Solda Dupla Onda - Média - PW Series

Disponibilidade: Sem estoque


A Máquina de Solda Dupla Onda de porte médio oferece alta performance, excelente desempenho, sofisticação e custo-benefício aliados a uma vasta base instalada em clientes exigentes e satisfeitos. A máquina utiliza tecnologias estáveis, fluxadeira japonesa, pré-aquecimento robusto de 3 zonas, 1 ou 2 tanques de titânio com troca rápida (Tin Lead e Lead Free), controladas por uma interface homem-máquina simples. TOUCH SCREEN, extremamente prática.

Robustez, facilidade de operação, setup rápido e estável em minutos, parametrização de processo flexível e suporte técnico são apenas alguns de seus pontos fortes.

Descrição

Detalhes

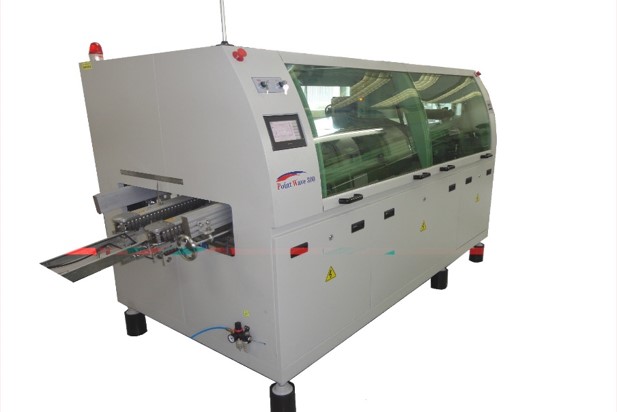

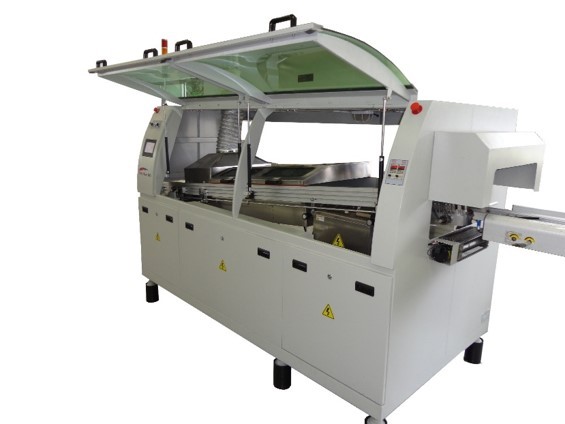

Máquina de solda Dupla-Onda Média

A Máquina de Solda Dupla Onda de porte médio oferece alta performance, excelente desempenho, sofisticação e custo-benefício aliados a uma vasta base instalada em clientes exigentes e satisfeitos. A máquina utiliza tecnologias estáveis, fluxadeira japonesa, pré-aquecimento robusto de 3 zonas, 1 ou 2 tanques de titânio com troca rápida (Tin Lead e Lead Free), controladas por uma interface homem-máquina simples. TOUCH SCREEN, extremamente prática.

Robustez, facilidade de operação, setup rápido e estável em minutos, parametrização de processo flexível e suporte técnico são apenas alguns de seus pontos fortes.



Transportador




Conveyor auxiliar de entrada



Disponível com vários tipos de fingers.

Fingers de troca rápida, otimizados para situações de processos diferentes.

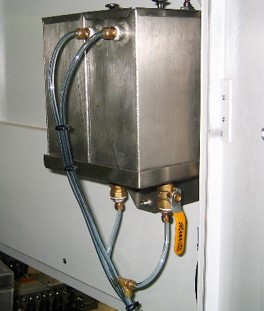

Sistema de limpeza de fingers, automático, com bombeamento de solvente de fluxo ou álcool, e escovas, recirculando e filtrando o líquido.

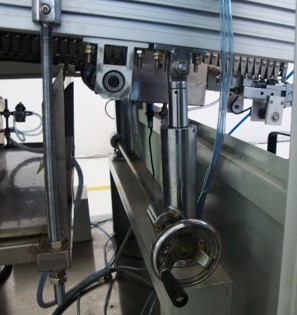

Sistema para ajuste de ângulo entre 3 e 7 graus.



Velocidade do transportador controlada em tempo real, loop fechado, com inversor de frequência.

Motor PANASONIC / OMRON ou similar, com sistema de embreagens que protege o transportador em caso de acidente, deslizando e não deixando danificar os mecanismos.

Fluxadeira Spray




Fluxadora spray com nozzle Made in Japan tipo ST-6.

Velocidade, quantidade e formato do leque de fluxo totalmente configuráveis.



Exaustão forçada de gases da fluxadeira.



Gaveta para acomodação de filtros em aço inox

.Tanque de fluxo com alarme de nível, e bombeamento automático.



Tanques superiores acomodam fluxo e produto de limpeza (solvente de fluxo ou álcool). No final do turno pode-se limpar o sistema com solvente ou álcool.



Sistema prioriza uso de aço inox, incluindo tampas, exaustores, piso, tanque de fluxo, gaveta de filtros, etc. Isto facilita a limpeza e aumenta a vida útil contra a corrosão do fluxo ácido.



Sistema inteligente com velocidade adaptável e programável, controlado por motor de passo e driver robustos, permitindo aplicar fluxo somente no lugar de interesse sem desperdícios.

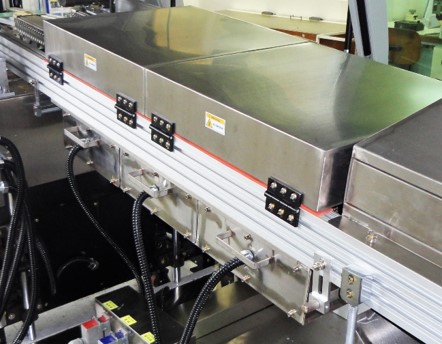

Pré-Aquecimento




Janelas frontais proporcionam amplo e livre acesso.

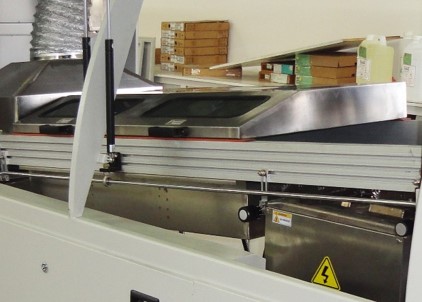

Pré-aquecimento com estrutura em aço inox, e janelas em vidro para melhor visualização da placa.

Sistema que acomoda resistências em gavetas para fácil manutenção.

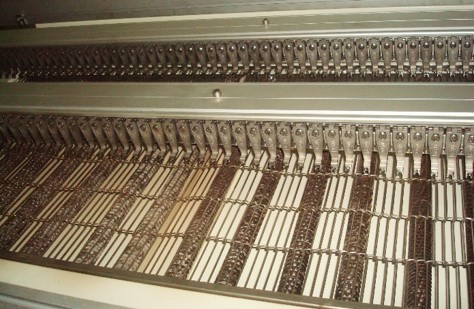

Resistências com excelente eficiência térmica e robustez, protegidas por mesh-belt.

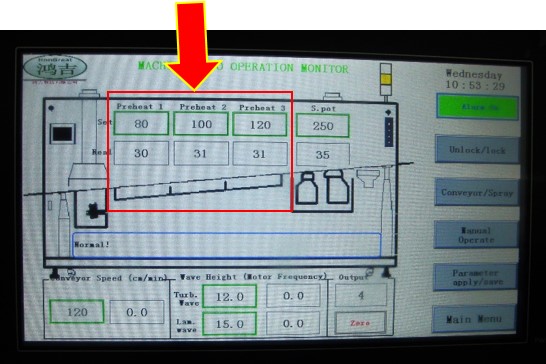

Três zonas de aquecimento independentes, para melhor controle do perfil de temperatura.

Flexibilidade para ajustar o perfil de pré-aquecimento para praticamente qualquer tipo de placa





Tanque de Solda




Tanques de Titanium, para solda Lead Free e SnPb convencional.

Tanque de solda com resistências robustas, acomodadas em  moldes metálicos, com sistema proteção e alarme de superaquecimento.

Aquecimento eficiente, com horário e dias da semana programáveis.

Movimento do tanque motorizado: IN & OUT, UP & DOWN.

Sensores de segurança e sensores duplicados de altura de processo, promovendo tranquilidade, proteção e repetibilidade de processo.

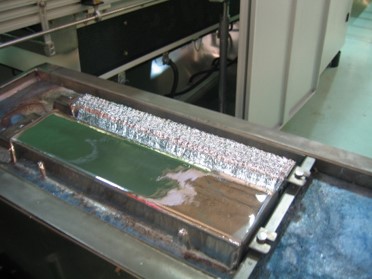

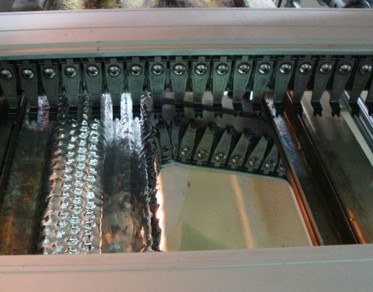

Dupla onda com histórico impecável, de excelente performance de processo.

Programáveis:

  • Temperatura da solda
  • Altura de cada onda
  • Economy mode : a onda funciona somente quando a placa se aproxima, evitando gerar borra).

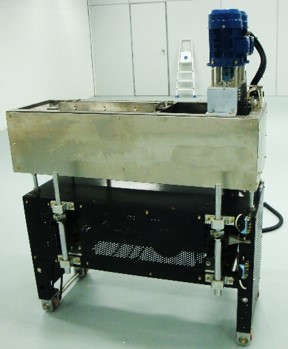

Fácil manutenção: por intermédio de controle por botões de fácil acesso, o tanque pode ser conduzido de forma motorizada para fora da máquina sem adaptadores, de imediato, simples.

O tanque pode ser limpo e completamente testado fora da máquina



A altura da onda e sua estabilidade são garantidas por preciso controle por meio de inversor de frequência.



Sistema de engate rápido garante troca rápida de tanque Lead Free para SnPb convencional





Software / Hardware / Suporte Técnico




Software comprovadamente estável, já utilizado e aperfeiçoado por mais de 20 anos.

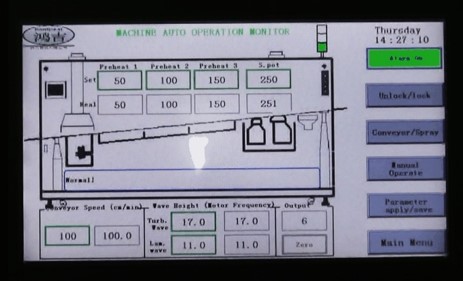

Opções de interface, incluindo BOTÕES, painel tipo TOUCH SCREEN, ou ainda interface por PC/WINDOWS (Dell ou equivalente).

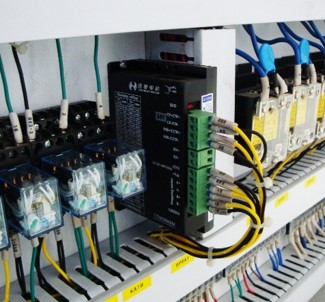

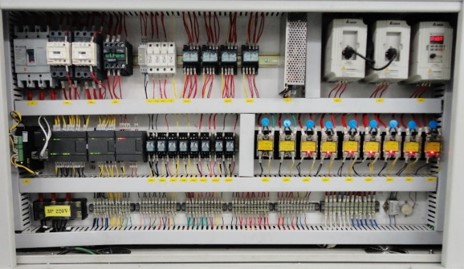

Disjuntores Schneider,

Reles OMRON,

PLC SIEMENS,

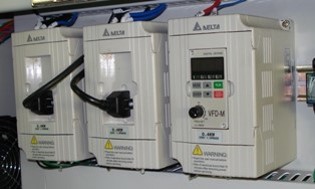

Inversores DELTA...

Somente material de primeira linha.



E mesmo assim, como toda máquina pode um dia necessitar de suporte, você terá a AllPoint com especialistas, e estoque local de peças de reposição para ajuda-lo.

A AllPoint influencia desde o design da máquina, sua importação, preparação de infraestrutura, instalação, treinamento, acompanhamento de produção, consultoria e treinamento em processo de soldagem.





Largura do transportador 300 / 350 / 400 mm
Velocidade do transportador Programável. Típico até170 cm/min
Temperatura do Pre Aquecimento Programável até300°C
Número de Zonas 3 zonas
Velocidade do transportador Programável. Típico até170 cm/min
Fingers Vários tipos a escolher
Ângulo do transportador 3° ~ 7°
Faca de ar Por ar comprimido
Capacidade do tanque de limpeza de fingers 10 litros
Fluxadeira Nozzle Japonês tipo ST-6 / 3mm
Controle da fluxadeira Por motor de passo / programável
Exaustão Forçada inclusa, a ser conectada ao sistema de exaustão da fábrica
Capacidade do tanque de fluxo 20 litros
Material do Tanque Titanium (ou Aço Inox)
Capacidade de solda no tanque 400 / 450 / 500 Kg
Material do Tanque Titanium (ou Aço Inox)
Número de ondas 2
Tipos de ondas Chip (turbutenta) e Lambda
Tipo de Tanque Automático / Engate rápido / Motorizado
Temperatura da Solda Programável até280°C
Exaustor do Tanque de Solda Sim
Função Timer Programável: dias da semana e hora de início.
Sistema de controle PLC + Touch Screen Display
Ar comprimido 3 a 5 BAR
Alimentação AC 220V ou 380V trifásico (opcional)
Dimensões 5200 x 1180 x 1150 mm
Peso Aproximadamente 1000Kg
Potencia Total Máxima 20KW
Potência aproximada em regime permanente 8KW





Alguns clientes de máquinas de Solda



Sérdia, HI-MIX, Lenovo, CCE, Constanta, WEG (Instrutech), WEG (Equisul), X7/Skilltec, Attack, Sistec, Teikon, Digiboard, Spheros, AG, Gazzel, Valexcell, FLC, Ageon, Setbus, OneBrasil, etc.


A embalagem internacional é feita para suportar umidade entre outros problemas encontrado em transporte marítimo. Utilizamos embalagem a vácuo de alta qualidade
