Máquina de Solda Dupla Onda - PW Series

Mais Imagens

Máquina de Solda Dupla Onda - PW Series

Disponibilidade: Sem estoque


A Máquina de Solda Dupla Onda de alta performance oferece excelente desempenho, sofisticação e custo-benefício aliados a uma vasta base instalada em clientes exigentes e satisfeitos. Utiliza tecnologias estáveis, fluxadeira japonesa, pré-aquecimento convecção forçada de 5 zonas e 2 tanques de titânio com troca rápida (Tin Lead e Lead Free).

Robustez, facilidade de operação, setup rápido e estável em minutos, parametrização de processo flexível e suporte técnico são apenas alguns de seus pontos fortes.

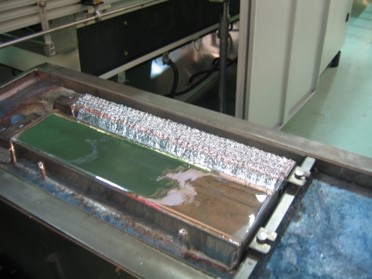

Video de Tanque de máquina com 10 anos de uso:

Descrição

Detalhes

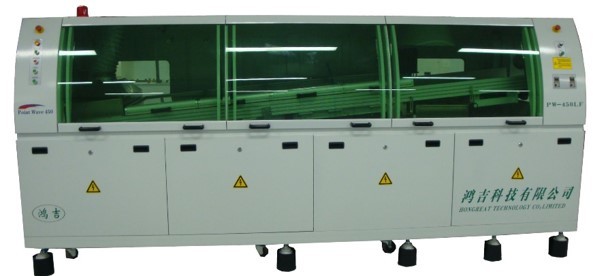

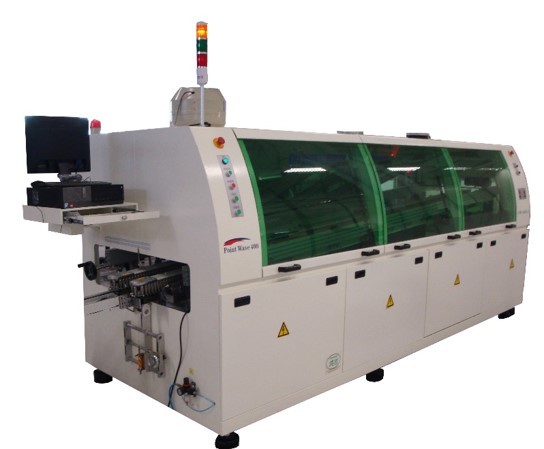

Máquina de solda Dupla-Onda: Point-Wave Series

A Máquina de Solda Dupla Onda de alta performance oferece excelente desempenho, sofisticação e custo-benefício aliados a uma vasta base instalada em clientes exigentes e satisfeitos. Utiliza tecnologias estáveis, fluxadeira japonesa, pré-aquecimento convecção forçada de 5 zonas e 2 tanques de titânio com troca rápida (Tin Lead e Lead Free).
Robustez, facilidade de operação, setup rápido e estável em minutos, parametrização de processo flexível e suporte técnico são apenas alguns de seus pontos fortes.

Uma máquina de solda por onda é um equipamento usado na fabricação de eletrônicos, para soldar componentes convencionais em placas de circuito impresso (PCBs), e em alguns casos, componentes SMD montados previamente com adesivo. É parte integrante do processo de montagem da tecnologia through-hole (THT).

No processo de montagem do THT, os componentes tais como como conectores, transformadores e capacitores e resistores maiores, possuem terminais de metal que precisam ser soldados através de furos da PCB para estabelecer conexões elétricas. As máquinas de solda por onda são projetadas para automatizar e agilizar este processo de soldagem.

Veja como uma máquina de solda por onda normalmente funciona:

Aplicação de fluxo: Antes da soldagem, um fluxo é aplicado ao PCB para remover a oxidação e promover uma melhor molhagem da solda. O fluxo é um agente químico que ajuda a limpar as superfícies metálicas e melhora a soldagem.

Pré-aquecimento: O PCB passa por um estágio de pré-aquecimento para aumentar gradualmente sua temperatura. O pré-aquecimento ajuda a eliminar qualquer umidade e preparar o PCB para a soldagem, ativando o fluxo.

Pote de solda: O coração da máquina de solda por onda é um grande tanque de solda, normalmente preenchido com uma liga de solda derretida. O pote de solda é aquecido a uma temperatura específica, mantendo a solda em estado líquido.

Formação de onda: Uma bomba cria uma onda de solda derretida no pote de solda. A onda é tipicamente gerada usando uma combinação de meios mecânicos, como um propulsor. A altura e a forma da onda podem ser ajustadas para corresponder aos requisitos do PCB.

Solda: À medida que o PCB se move sobre o pote de solda, a onda de solda derretida entra em contato com os condutores expostos dos componentes e com os pads da placa. A solda umedece os condutores e os pads formando juntas de solda confiáveis, estabelecendo conexões elétricas entre os componentes e a PCB.

Resfriamento e limpeza: Após a soldagem, o PCB passa por uma seção de resfriamento onde as juntas de solda solidificam.

As máquinas de solda por onda são eficientes para produção de alto volume e podem soldar vários condutores simultaneamente, melhorando a produtividade em comparação com os métodos de solda manual. Eles fornecem resultados de soldagem consistentes e confiáveis, garantindo fortes conexões elétricas e mecânicas entre os componentes e a PCB.

É importante observar que a solda por onda é usada principalmente para componentes THT, enquanto os componentes de montagem em superfície são geralmente soldados usando o processo de solda por forno de refusão, mas há casos em que componentes SMD colados na face da placa onde saem os terminais THT também são soldados. Neste caso se necessita de uma máquina dupla onda sendo a primeira TURBULENTA e a segunda LAMINAR.



Transportador




Conveyor auxiliar de entrada



Disponível com vários tipos de fingers.

Fingers de troca rápida, otimizados para situações de processos diferentes.



Sistema de limpeza de fingers, automático, com bombeamento de solvente de fluxo ou álcool, e escovas, recirculando e filtrando o líquido.



Sistema para ajuste de ângulo entre 3 e 7 graus.



Velocidade do transportador controlada em tempo real, loop fechado, com inversor de frequência.

Motor PANASONIC / OMRON ou similar, com sistema de embreagens que protege o transportador em caso de acidente, deslizando e não deixando danificar os mecanismos.

Fluxadeira Spray




Fluxadora spray com nozzle Made in Japan tipo ST-6.

Velocidade, quantidade e formato do leque de fluxo totalmente configuráveis.



Exaustão forçada de gases da fluxadeira.



Gaveta para acomodação de filtros em aço inox

.Tanque de fluxo com alarme de nível, e bombeamento automático.

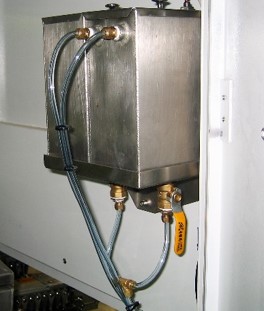

Tanques superiores acomodam fluxo e produto de limpeza (solvente de fluxo ou álcool). No final do turno pode-se limpar o sistema com solvente ou álcool.



Sistema prioriza uso de aço inox, incluindo tampas, exaustores, piso, tanque de fluxo, gaveta de filtros, etc. Isto facilita a limpeza e aumenta a vida útil contra a corrosão do fluxo ácido.



Sistema inteligente com velocidade adaptável e programável, controlado por motor de passo e driver robustos, permitindo aplicar fluxo somente no lugar de interesse sem desperdícios.





Pré-Aquecimento

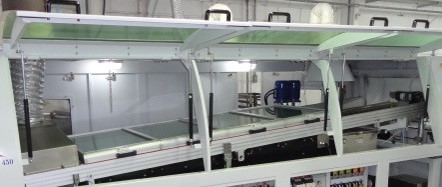

Janelas frontais proporcionam amplo e livre acesso.

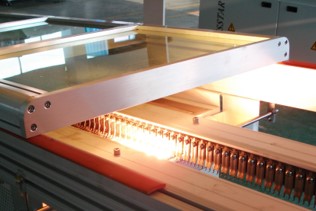

Pré-aquecimento com 5 zonas de convecção forcada, com 1800 mm de comprimento. Janelas em vidro para melhor visualização da placa.

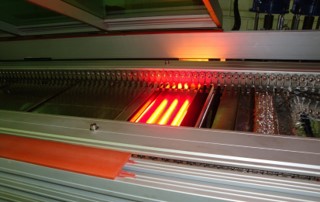

Além das 5 zonas de convecção, para fechar o espaço entre pré-aquecimento e tanque, evitando perda de aquecimento,  uma zona IR de rápida resposta.



Excelente visualização do transporte da placa em qualquer estágio, facilitando a otimização e depuração do processo de soldagem dupla onda em um tempo reduizido.

Flexibilidade para ajustar o perfil de pré-aquecimento para praticamente qualquer tipo de placa com o total de 6 zonas (5 por convecção + 1 InfraRed).

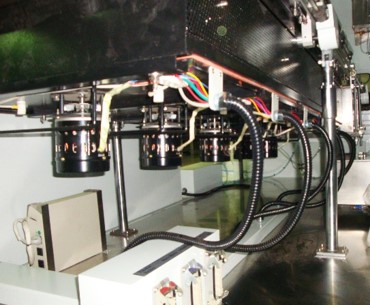

Rápido acesso aos motores.

Piso em aço inox liso para facilitar limpeza.

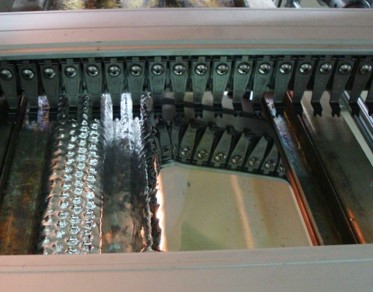

Tanque de Solda




Tanques de Titanium, para solda Lead Free e SnPb convencional.

Tanque de solda com resistências robustas, acomodadas em  moldes metálicos, com sistema proteção e alarme de superaquecimento.

Aquecimento eficiente, com horário e dias da semana programáveis.

Movimento do tanque motorizado: IN & OUT, UP & DOWN.

Sensores de segurança e sensores duplicados de altura de processo, promovendo tranquilidade, proteção e repetibilidade de processo.

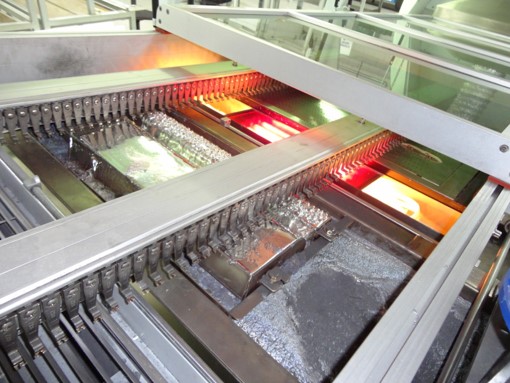

Dupla onda com histórico impecável, de excelente performance de processo.

Programáveis:

  • Temperatura da solda
  • Altura de cada onda
  • Economy mode : a onda funciona somente quando a placa se aproxima, evitando gerar borra).

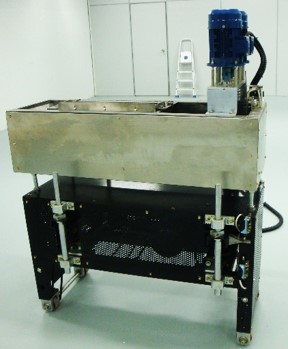

Fácil manutenção: por intermédio de controle por botões de fácil acesso, o tanque pode ser conduzido de forma motorizada para fora da máquina sem adaptadores, de imediato, simples.

O tanque pode ser limpo e completamente testado fora da máquina



A altura da onda e sua estabilidade são garantidas por preciso controle por meio de inversor de frequência.



Sistema de engate rápido garante troca rápida de tanque Lead Free para SnPb convencional





Software / Hardware / Suporte Técnico




Software comprovadamente estável, já utilizado e aperfeiçoado por mais de 20 anos.

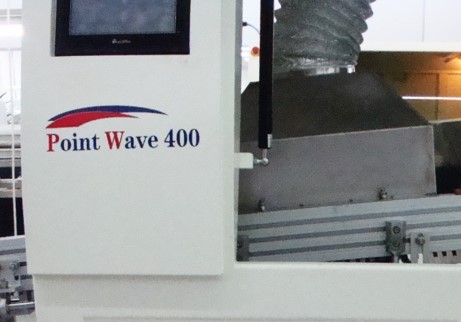

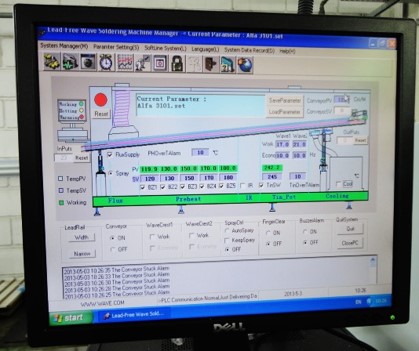

Opções de interface, incluindo BOTÕES, painel tipo TOUCH SCREEN, ou ainda interface por PC/WINDOWS (PC Dell ou equivalente).

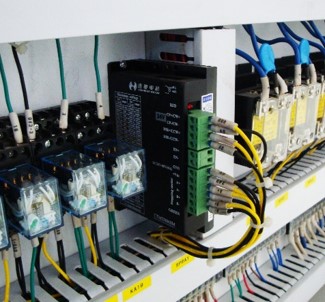

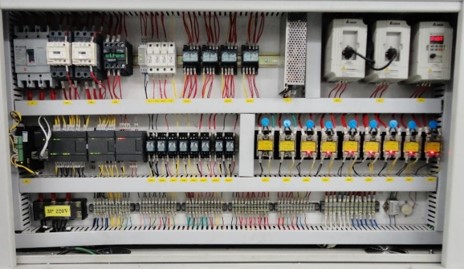

Disjuntores Schneider,

Reles OMRON,

PLC SIEMENS,

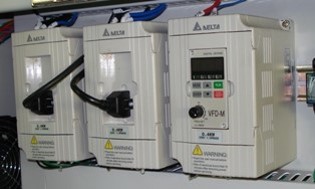

Inversores DELTA...

Somente material de primeira linha.



E mesmo assim, como toda máquina pode um dia necessitar de suporte, você terá a AllPoint com especialistas, e estoque local de peças de reposição para ajuda-lo.

A AllPoint influencia desde o design da máquina, sua importação, preparação de infraestrutura, instalação, treinamento, acompanhamento de produção, consultoria e treinamento em processo de soldagem.





Largura do transportador 300 / 350 / 400 / 450/ 500/ 550 mm
Velocidade do transportador Programável. Típico até 170 cm/min
Temperatura do pré-aquecimento Programável até 300°C
Número de Zonas pré-aquecimento 5 zonas por convecção forçada
Zonas Infra Vermelho pré-aquecimento 1 zona
Fingers Vários tipos a escolher (L, V, L&V, etc)
Ângulo do transportador 3° ~ 7°
Faca de ar Por ar comprimido
Capacidade do tanque de limpeza de fingers 10 litros
Fluxadeira Nozzle Japonês tipo ST-6 / 3mm
Controle da fluxadeira Por motor de passo / programável
Exaustão Sim. Forçado interno e conexão para externo
Detecção de volume de fluxo Sim. Com alarme
Limpeza de Fingers Sim. Duas escovas de cada lado.
Bombeamento para limpeza de fingers Sim. Tanque com filtro e bomba para circular
Material do Tanque Titânio (ou Aço Inox)
Capacidade de solda no tanque 400 / 450 / 500 / 550 Kg
Número de ondas 2
Tipos de ondas Chip (turbutenta) e Lambda
Tipo de Tanque Automático / Engate rápido / Motorizado
Ajuste de altura de processo do tanque Por sensor ótico duplo,
Movimento UP/DOWN do tanque Motorizado
Ajuste de entrada e saída do tanque Posição de parada por sensor de proximidade.
Movimento de entrada e saída do tanque Motorizado
Engate / Conexão elétrica do tanque 3 conectores de engate rápido
Detecção de nível de solda Sim. Com alarme.
Temperatura da Solda Programável até 280°C
Exaustor do Tanque de Solda
Função Timer Programável: dias da semana e hora de início.
Sistema de controle PLC + PC ou Touch Screen Display
Ar comprimido 3 a 5 BAR
Alimentação AC 220V ou 380V trifásico
Dimensões 4750(L) x 1350(W) x 1700(H) mm
Peso 1600Kg
Potência Total Máxima 33KW
Potência aproximada em regime permanente 10KW



Alguns clientes de máquinas de Solda



Sérdia, HI-MIX, Lenovo, CCE, Constanta, WEG (Instrutech), WEG (Equisul), X7/Skilltec, Attack, Sistec, Teikon, Digiboard, Spheros, AG, Gazzel, Valexcell, FLC, Ageon, Setbus, OneBrasil, etc.

Palavras Chave:
Máquina de solda a onda, fabricante de máquina de solda a onda, solda a onda seletiva, máquina de solda seletiva, equipamento de solda a onda, máquina de solda a onda de PCB, solda de onda de PCB, máquina de solda de PCB, máquina de solda de PCB de onda dupla, solda de onda SMD, Máquina de solda de onda livre de chumbo, máquina de solda automática de onda, máquina de solda a onda SMT, máquina de solda dupla onda, máquina de solda de onda DIP, solda onda contínua.

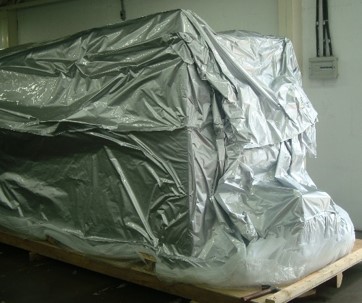

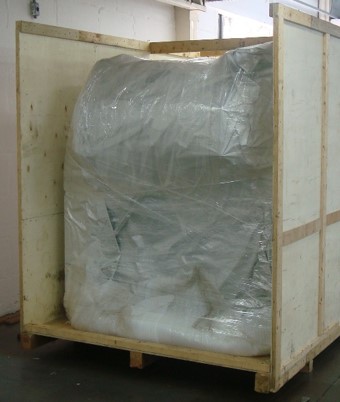

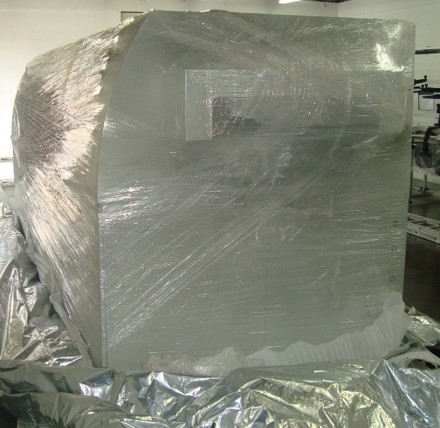

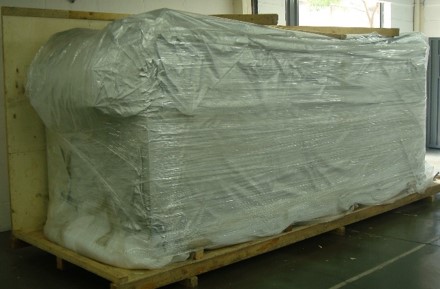

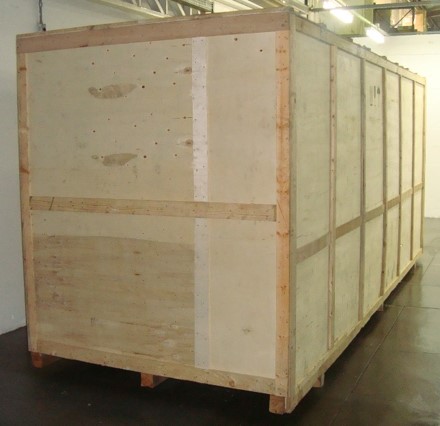

A embalagem internacional é feita para suportar umidade entre outros problemas encontrado em transporte marítimo. Utilizamos embalagem a vácuo de alta qualidade
