- Descrição
-
Detalhes

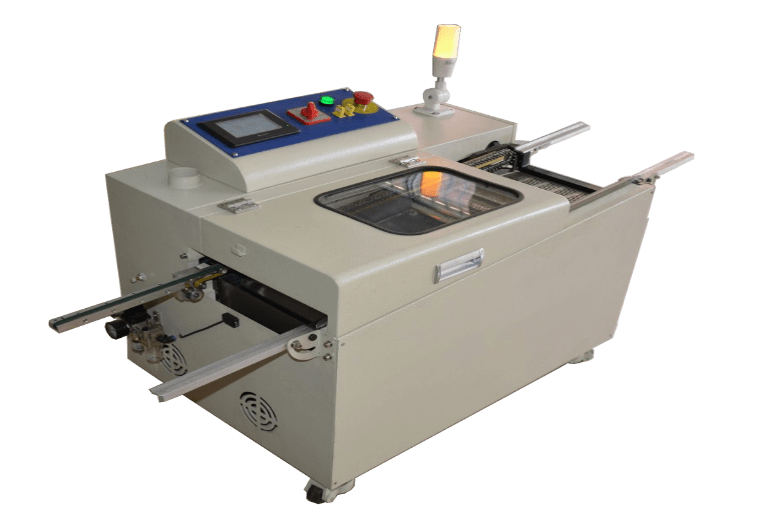

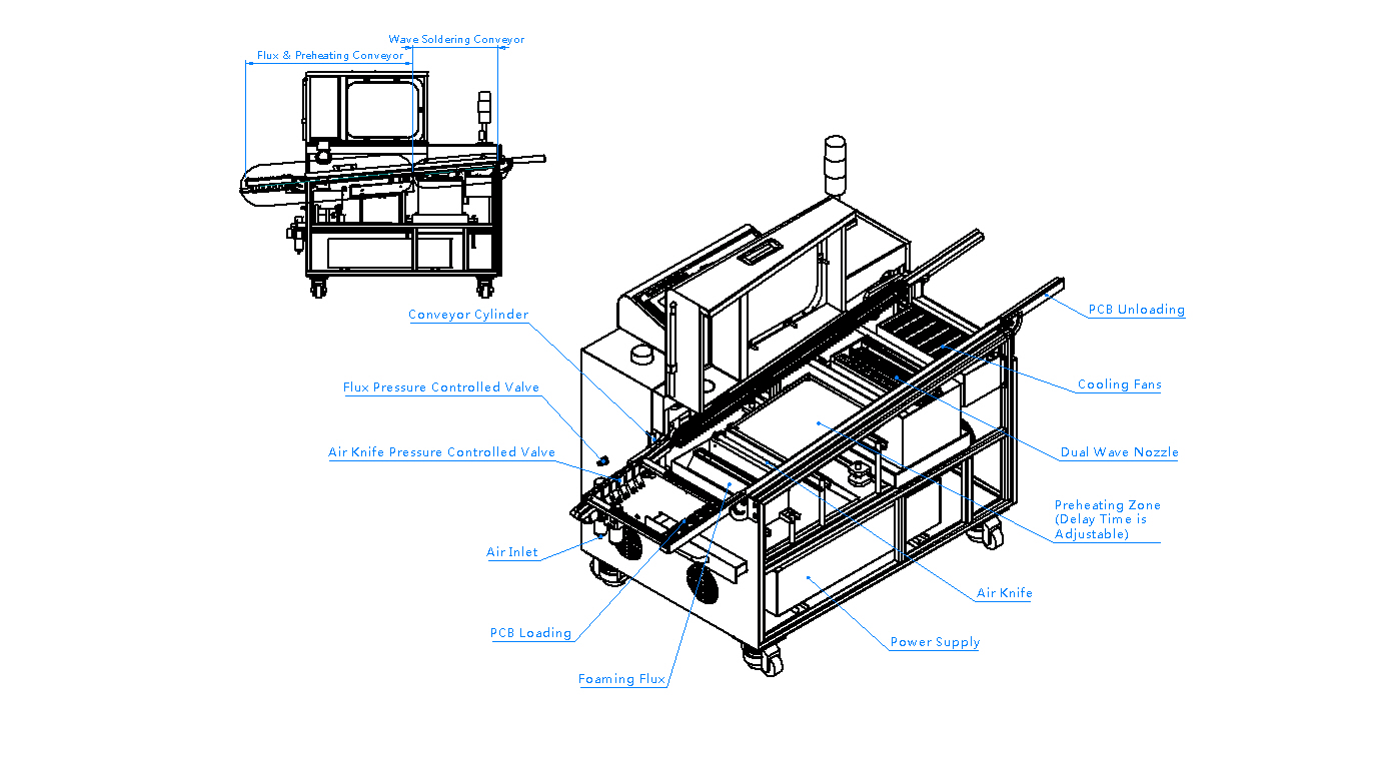

Máquina de solda Onda DWS-200
- PLC e sistema de controle de tela Touch Screen
- Sistema de fluxo por spray
- Uma única zona de pré-aquecimento inferior com painel IR
- Bocais de titânio de onda dupla: turbulenta e Lambda
- Sistema transportador de corrente para soldar com palete
- A largura máxima de PCB: 200mm
- Dimensão: 1300 (L) * 580 (W) * 730 (H)
- O DWS-200 pode ajustar a velocidade de forma independente. Isso significa que o operador pode definir a velocidade de fluxo e pré-aquecimento diferente do processo de solda por onda para simular a produção de solda por onda com pre-aquecimento longo
- O tempo de pré-aquecimento é programável: DWS-200 pode definir o tempo de atraso do pré-aquecimento para garantir o pré-aquecimento do PCB 100% como máquina de solda por onda padrão
- Capacidade do tanque de solda mais econômica, máximo de 70 kg
- O sistema de PLC e tela de toque facilita muito a operação. Pode definir / salvar / modificar temperatura, velocidade, tempo de pré-aquecimento, etc. na tela.
- Fluxadeira spray. Fácil e robusto.
- Nozzles para Dupla Onda inclusos. As alturas das ondas são controladas pelo motor de passo. O operador pode alterar a altura diretamente pela tela Touch Screen.
- A configuração padrão dos nozzles é de titânio
- Sistema de transporte por corrente. A PCB é transportada por paletes.
- Ventiladores para sistema de refrigeração

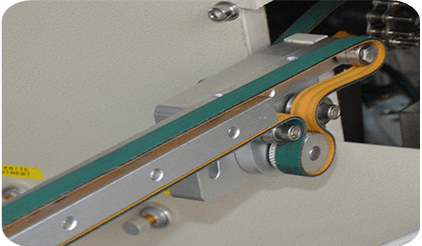

O processo de palete de carga usa correia de nivelamento para conduzir.

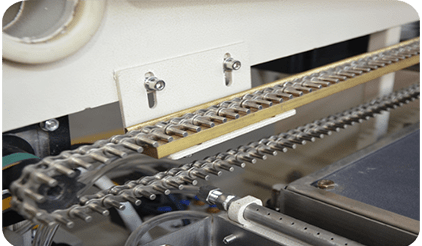

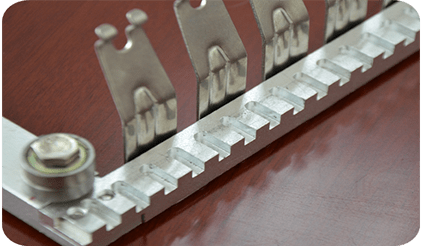

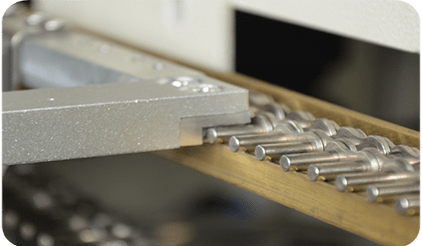

O processo de pré-aquecimento e solda por onda usa corrente de pinos de 5 mm para transportar.
O fundo do palete é projetado com ranhura. Durante o transporte de paletes, a ranhura é presa na corrente de pinos, tornando o transporte de paletes mais estável.

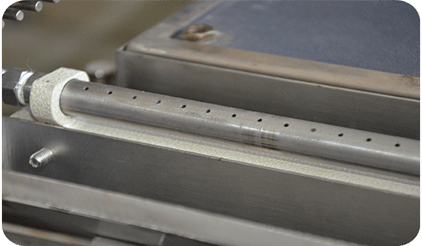

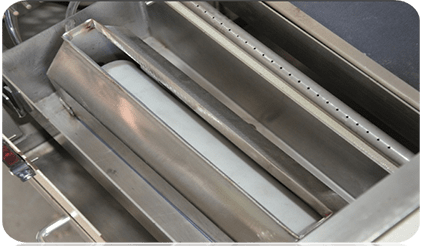

Sistema de pulverização de forma. É composto por tubo de espuma e ar comprimido e fluxo salvo.
Adicione uma faca de ar atrás da caixa de espuma para tornar a pulverização mais uniforme.

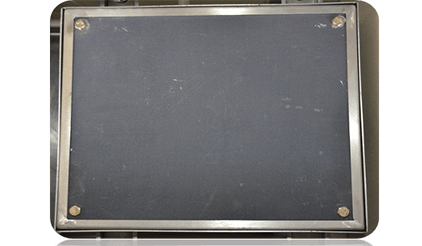

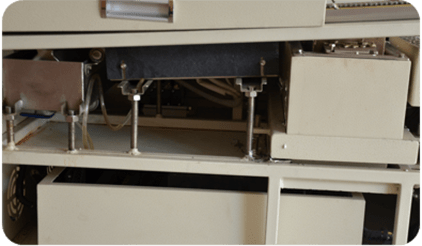

Uma zona de pré-aquecimento inferior. O aquecedor pode ser retirado para facilitar a manutenção.
- O uso da placa de aquecimento infravermelha para pré-aquecimento torna o aquecimento mais uniforme.
- Temperatura: temperatura ambiente ～ 260 ℃ (ajustável) O DWS-200 pode definir o tempo de atraso do pré-aquecimento para garantir o pré-aquecimento do PCB 100% como máquina de solda por onda padrão.

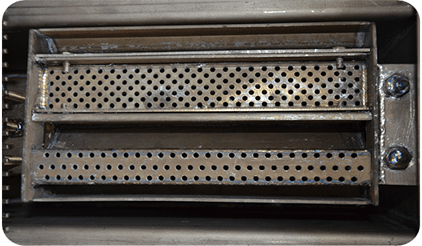

- A panela de solda e os bocais de onda são fabricados em titânio.
- Controle de velocidade independente da solda por onda, diferente do processo de pré-aquecimento.

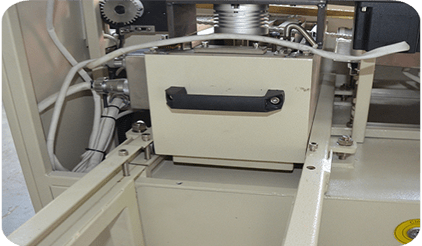

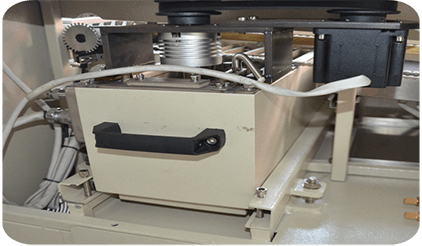

O design da gaveta do pote de solda é fácil de substituir e manter.
O design da gaveta do pote de solda é fácil de substituir e manter.

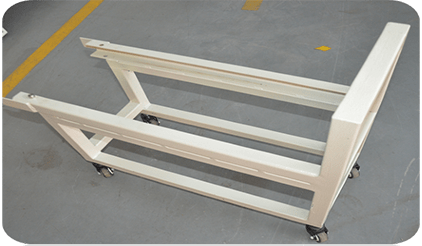

Carrinho de solda incluído para substituir e manter.

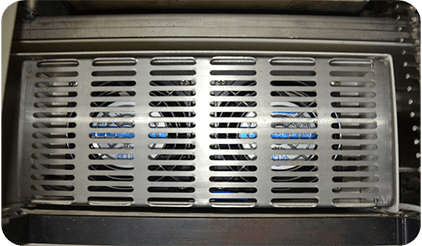

O sistema de refrigeração na saída é composto por dois ventiladores do computador.
O design da gaveta do pote de solda é fácil de substituir e manter.

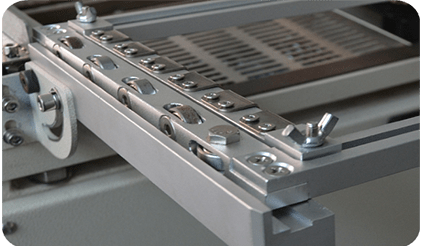

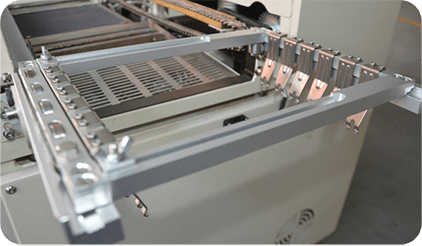

Palete.

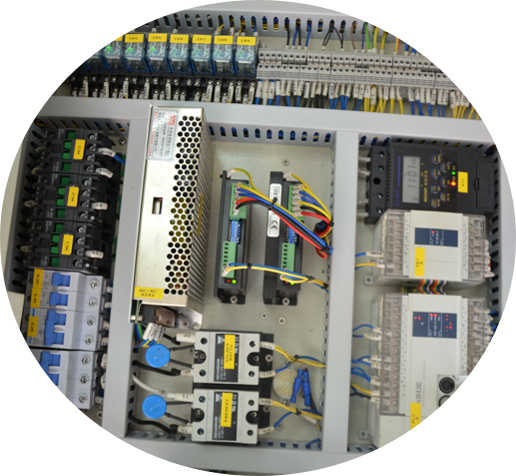

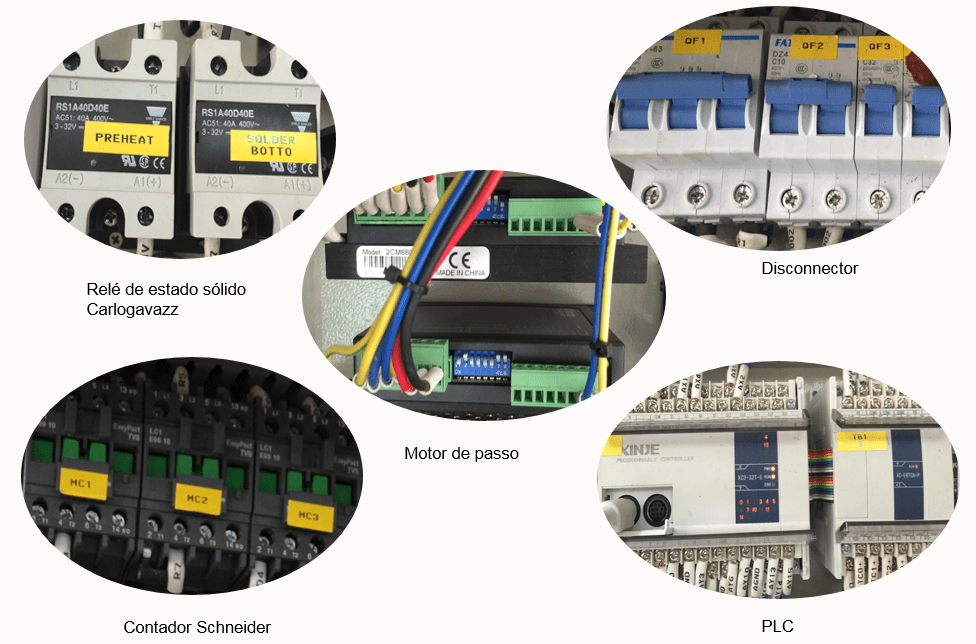

Todos os componentes elétricos e PLC, conector, relé de estado sólido, seccionador, motor de passo tem certificação CE.

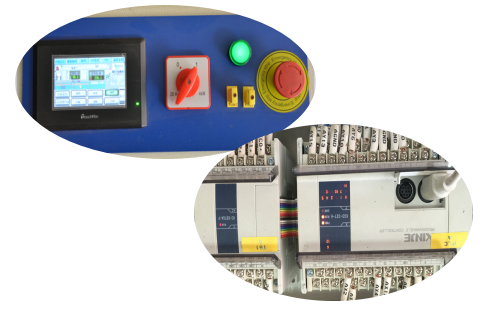

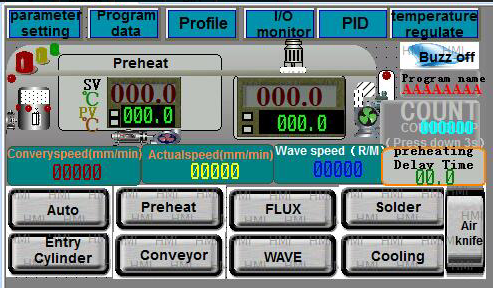

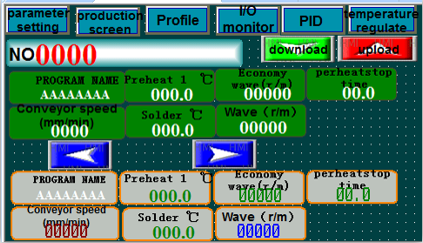

Tela de toque e sistema de controle PLC.
Interface amigável é fácil de operar. A temperatura pode definir / salvar / modificar / pré-aquecer o tempo de atraso diretamente na tela.
O sistema de controle por PLC e tela sensível ao toque percebe que é fácil modificar a temperatura.
Modelo DWS-200 Largura do PCB 50-200MM Modo de solda Palete (PCB tamanho 50 * 50-200 * 200MM) Volume de solda 70kg Dimensão 1300 （L） * 580 （W） * 730 （H） Peso líquido 90kg Modo de operação tela de toque + PLC Velocidade de transporte 0.3M-0.9M / min Capacidade do tanque de fluxo 2L Direção de transferência de PCB da esquerda para a direita Modo de pulverização de fluxo tipo de espuma Zona de pré-aquecimento uma zona de pré-aquecimento com fundo separado Potência de pré-aquecimento 1,8 KW / peça Temperatura de pré-aquecimento temperatura ambiente ～ 260 ℃ Materiais de panela de solda Titânio (padrão) Aquecedor de tanque de solda resistência tubular Potência do aquecedor 1.2KW * 2PCS Temperatura da panela de solda temperatura ambiente ～ 320 ℃ Quantidade de ondas Onda dupla Máx. altura da onda 8mm Liquidação máxima 40mm Tempo de aquecimento do tanque de solda 80 minutos Ajuste de altura do tanque de solda Manualmente Movimento do tanque (dentro e fora) Manualmente Potência total 4.5KW Ar comprimido 3-5BAR Energização monofásica 220V 50/60HZ Palavras Chave:
Máquina de solda a onda, fabricante de máquina de solda a onda, solda a onda seletiva, máquina de solda seletiva, equipamento de solda a onda, máquina de solda a onda de PCB, solda de onda de PCB, máquina de solda de PCB, máquina de solda de PCB de onda dupla, solda de onda SMD, Máquina de solda de onda livre de chumbo, máquina de solda automática de onda, máquina de solda a onda SMT, máquina de solda dupla onda, máquina de solda de onda DIP, solda onda contínua. - Comentários
-
