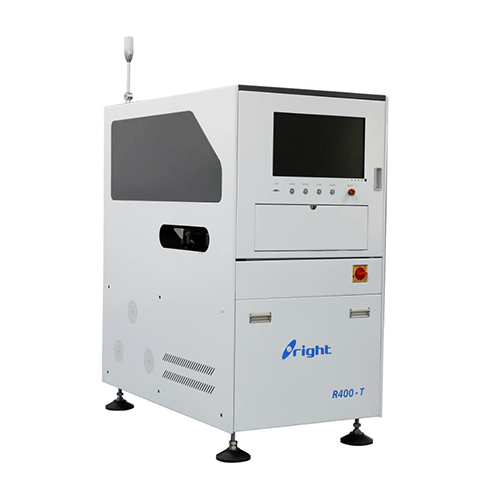

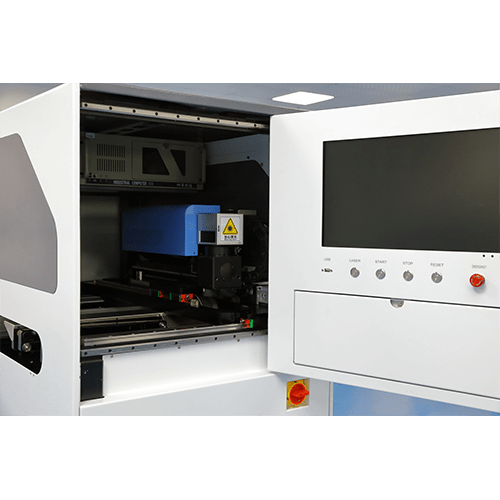

Marcação a Laser Automático - R400 - Automatic Laser Marking

Mais Imagens

Marcação a Laser Automático - R400 - Automatic Laser Marking

Disponibilidade: Sem estoque

  • Dispositivo de aba interna de alta velocidade;
  • Design econômico de gravação a laser frente e verso;
  • Design exclusivo de correção de distância focal frontal e traseira;
  • Zero consumíveis, proteção ambiental e economia de energia. Não provoca dano ao cobre;
  • Smart link MES/IMS/ERP e outros sistemas;
  • Sistema original de código pesado e infalível;
  • Tamanho máximo da placa PCB: 410*400 mm;
  • Tamanho da máquina: 790x1420x1600mm;
  • A máquina está equipada com fibra de CO2, luz verde e laser ultravioleta.

Descrição

Detalhes



Marcação a Laser Automático - R400 - Automatic Laser Marking


Marcação a Laser Automático - R400 - Automatic Laser Marking




A marcação à laser em códigos de barra e códigos 2D, como por exemplo, dos números de série de uma placa, são utilizados em quase todas as indústrias. Os códigos contêm informações sobre as peças ou produtos e suas propriedades, sua data de produção e detalhes do processo nesta ocasião, sobre o lote de produção e muitos outros aspectos.
Seja qual for a marca, ela tem de ser facilmente legível, de maneira simples, eletrônica, e ter uma longa durabilidade. O rastreamento de produtos tem se tornado quase mandatório em todas as indústrias mas principalmente na produção de placas de circuito impresso utilizadas em equipamentos eletrônicos.
A marcação de códigos de barra ou códigos 2D apesar de extremamente importante no processo, não aumenta o lucro da empresa. É apenas um custo necessário. Isto significa que a marcação destes códigos tem de ser o mais eficiente possível em custo.
A marcação à laser tem vantagens imbatíveis sobre os outros métodos. Não importa se serão marcadas 1, 10, 1000 ou 10.000 peças, pois o custo por unidade sempre vai ser baixo.

Marcação a Laser Automático - R400 - Automatic Laser Marking




  • Dispositivo de aba interna de alta velocidade;
  • Design econômico de gravação a laser frente e verso;
  • Design exclusivo de correção de distância focal frontal e traseira;
  • Zero consumíveis, proteção ambiental e economia de energia. Não provoca dano ao cobre;
  • Smart link MES/IMS/ERP e outros sistemas;
  • Sistema original de código pesado e infalível;
  • Tamanho máximo da placa PCB: 410*400 mm;
  • Tamanho da máquina: 790x1420x1600mm;
  • A máquina está equipada com fibra de CO2, luz verde e laser ultravioleta.

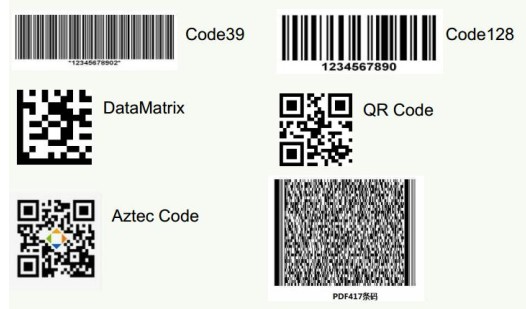

EXEMPLOS DE TIPOS DE CODIGOS

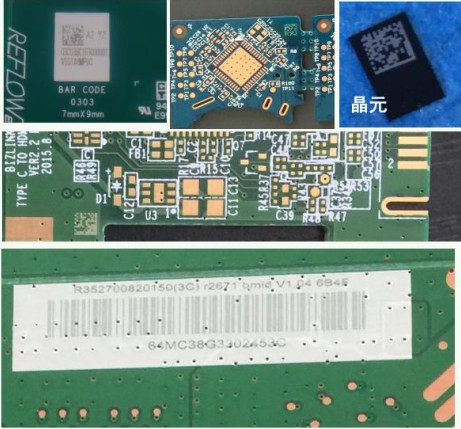

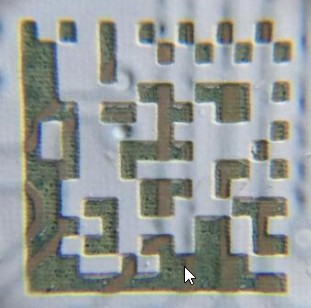

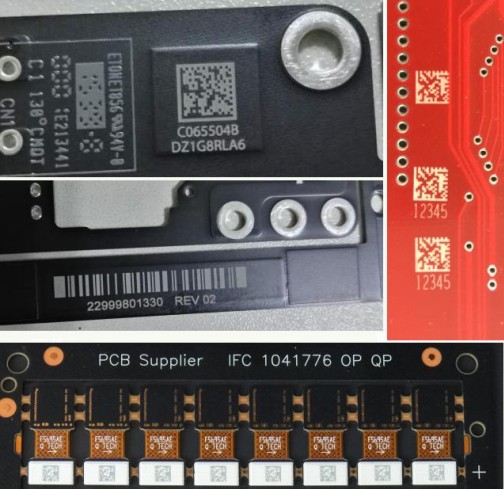

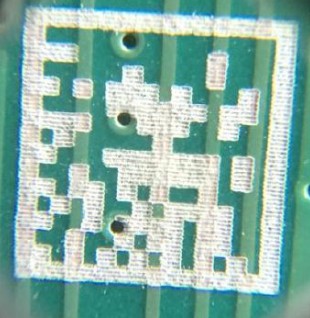

EXEMPLOS DE MARCAÇÃO A LASER EXEMPLOS DE MARCAÇÃO A LASER EXEMPLOS DE MARCAÇÃO A LASER
EXEMPLOS DE MARCAÇÃO A LASER
EXEMPLOS DE MARCAÇÃO A LASER


Tipo de laser Laser UV, laser verde, laser de fibra, laser CO2 opcional
Faixa de marcação 70mm x 7Omm ---- 200mm x 200mm (dependendo do tipo de laser e tipo de lente)
Velocidade de marcação

Máximo de 6000 mm/s (a eficiência real do processamento depende do tipo de laser e da potência do laser)

Precisão da marcação ±0,08 mm (± 0,03 mm para necessidades especiais)
Tamanho da placa de circuito impresso C410mm x L400mm; espessura 0.5mm-6mm (ajustável para necessidades especiais)
Altura da superfície do PCB <30mm (ajustável para necessidades especiais)
Altura da superfície inferior do PCB <30mm (ajustável para necessidades especiais)
Produtos aplicáveis (Ajustável para necessidades especiais) - Placa dura PCB de tinta branca, tinta verde, tinta azul e outras tintas; cobre, alumínio, etc.
GPS CCD + Posicionamento MARK
Maneira de trabalho Movimento a laser XY com função de aba embutida
Tipo de código unidimensional Código 39, Código 25, Código 93, Código 128, EAN-13, EAN-8, ISBN, etc.
Tipo de código QR Datamatrix, QR Code, micro QR Code, PDF417, Código 49, Código 16K
Tamanho do código QR 1,5mm x 1,5mm ~ 1Omm x 1Omm (o tamanho mínimo do código QR usinável depende do tipo de laser)
Tipo de personagem Suporte TrueType JSF, SHX, fonte DMF
Altura mínima dos caracteres 0,1 mm ~ 0,4 mm (dependendo do tipo de laser)
Formato de arquivo de suporte DXF, PLT, Excel, TXT
GPS

Suporte a tomada automática de fotos, suporte a modo de posicionamento de 2 pontos, 3 pontos, 4 pontos

Função de leitura de código Lê automaticamente o código QR e salva dados, grava automaticamente e toca alarme quando incapaz de ler
Acesso ao sistema Pode ser customizado e interligado com ERP/MES/SAP e outros sistemas. Obtêm automaticamente o número da ordem de serviço, número do lote do produto, código do material, nome do produto, especificações e código automático
Largura do transportador Ajusta automaticamente com a placa
Especificações de energia 220V / 50Hz, potência total 2500W
Pressão do ar 0,5-0,6MPA
Tamanho 790 (L)*1420(C)*1600(A) mm
Peso 750KG




A embalagem internacional é feita para suportar umidade entre outros problemas encontrado em transporte marítimo. Utilizamos embalagem a vácuo de alta qualidade
