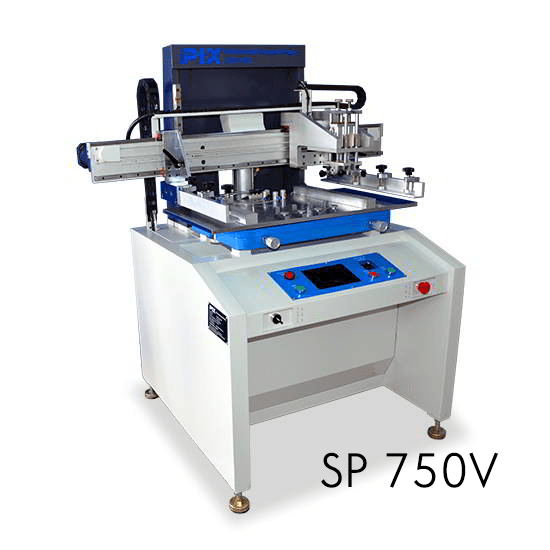

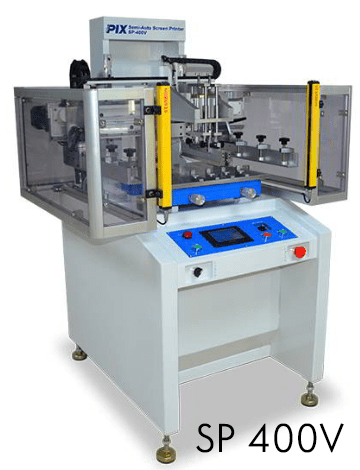

Impressora SMD Semi-Automática - Screen Printer - SP-400V / SP-750V

Mais Imagens

Impressora SMD Semi-Automática - Screen Printer - SP-400V / SP-750V
R$0,00

Disponibilidade: Sem estoque


A Impressora SMD - Screen Printer - SP-400V / 750V é uma máquina de impressão de pasta de solda semi-automática de alta precisão; a precisão de impressão pode atingir +/- 0,05 mm. Pode imprimir PCBs de tamanho 50x50mm a 400x400mm, PCB de face simples ou dupla. Controlada por PLC e tela TOUCH SCREEN. Fácil de controlar e operar.
  • Impressão Fine-pitch.
  • Design exclusivo de cabeça de impressão flutuante.
  • Impressão de placas dupla face.
  • Mesa de vácuo disponível inclusa.
  • Alarme para avisar sobre limpeza periódica do estêncil.
  • PLC & Sistema de controle touch screen.
  • Pinos magnéticos e ventosas para manter PCB durante a impressão
Descrição

Detalhes



Sreen Printer Semi-Automática-SP400 / 750V


A Impressora SMD - Screen Printer - SP-400V / 750V é uma máquina de impressão de pasta de solda semi-automática de alta precisão; a precisão de impressão pode atingir +/- 0,05 mm. Pode imprimir PCBs de tamanho 50x50mm a 400x400mm, PCB de face simples ou dupla. Controlada por PLC e tela TOUCH SCREEN. Fácil de controlar e operar.
  • Impressão Fine-pitch.
  • Design exclusivo de cabeça de impressão flutuante.
  • Impressão de placas dupla face.
  • Mesa de vácuo disponível inclusa.
  • Alarme para avisar sobre limpeza periódica do estêncil.
  • PLC & Sistema de controle touch screen.
  • Pinos magnéticos e ventosas para manter PCB durante a impressão



Sreen Printer Semi-Automática-SP400 / 750V

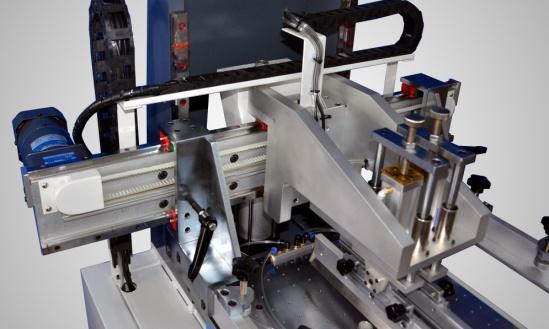

Sistema de movimento

Sistema com guia linear duplo, e motor de passo com velocidade ajustável, asseguram a estabilidade e a precisão da impressão. Repetibilidade de impressão: +/- 0,05 mm.

Sreen Printer Semi-Automática-SP400 / 750V

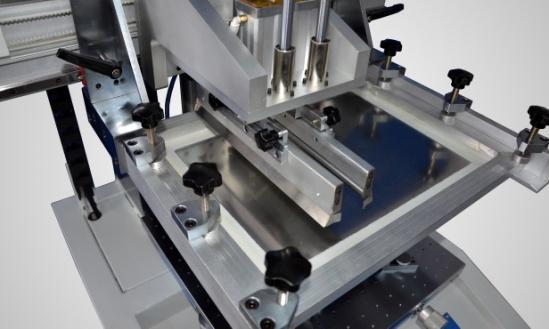

Excelente posicionamento de estêncil, com ajuste preciso


Esta unidade fornece resultados de impressão superiores com ajuste preciso, por meio de micrômetros (X Y R & Level) do estêncil. Excelente precisão de posicionamento e cabeça de impressão flutuante exclusiva para tornar a pasta de solda mais uniforme.



Sreen Printer Semi-Automática-SP400 / 750V

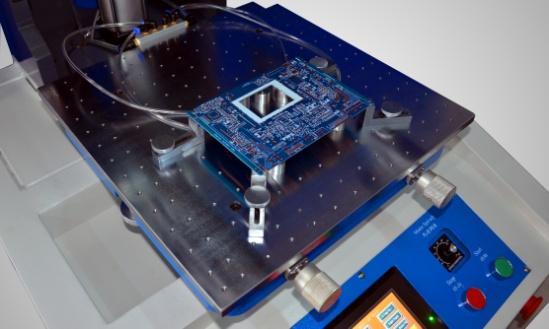

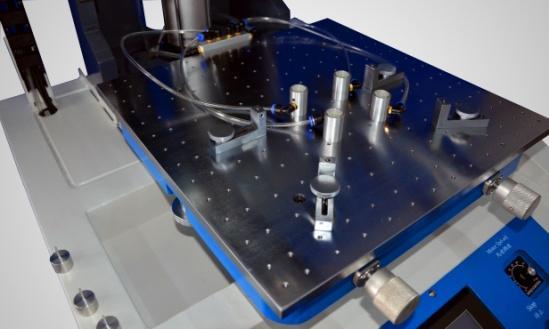

Mesa de trabalho flexível

Esta unidade é equipada com conjuntos de suportes por sucção à vácuo e pinos magnéticos. O operador pode fixar pinos de posicionamento com base na dimensão do PCB. Conveniente para troca, o sistema a vácuo pode sugar PCB durante a impressão para garantir o resultado da impressão.



Sreen Printer Semi-Automática-SP400 / 750V

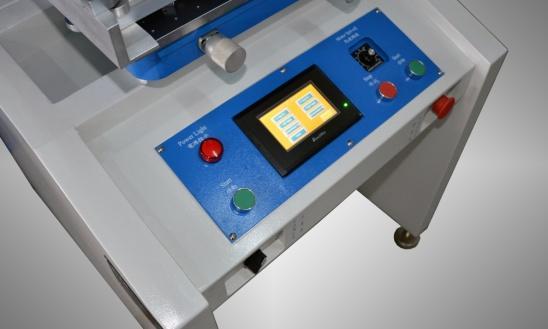

Sistema de controle e operação

O PLC e sistema de controle de touch sreen garantem que o sistema funcione com facilidade e estabilidade. A velocidade de snap-off pode ser ajustada pela configuração de produção baseada em PCBs diferentes. Pode-se mudar também a periodicidade de alarme para limpeza de estencil.



Sreen Printer Semi-Automática-SP400 / 750V

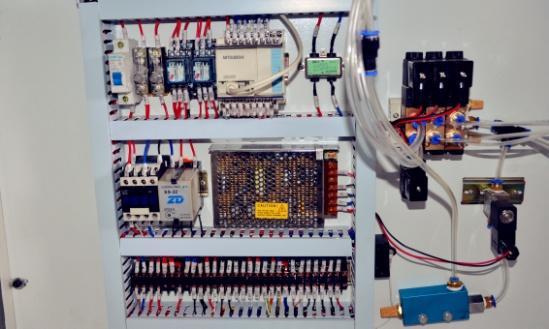

Confiabilidade de Partes e Peças utilizadas.

A máquina use partes e peças de fabricantes famosos de componentes elétricos e pneumáticos, tais como PLC Mitsubishi, relés da Omron, chaves contatores da Schneider, cilindro de ar AIRODK, etc.



Sreen Printer Semi-Automática-SP400 / 750V

Squeegees - Rodos

Diferentes tipos de squeegee para a maioria das aplicações, você pode selecionar entre rodos de borracha e metal em tamanhos específicos.




 Descrição  SP-400V  SP-750V
 Dimensões do quadro  Largura até 740mm Comprimento ajustável de 300 a 550mm  Largura até 1120mm Comprimento ajustável de 300 a 550mm
 Espessura do PCB  0,4 mm ~ 5 mm  0,4 mm ~ 5 mm
 Área Máxima de Impressão.  400 × 400 mm  400mm×760mm
 Precisão de Impressão  +/- 0,05 mm  +/- 0,05 mm
 Faixa de ajuste para mesa de impressão  X ±5mm; Y ±5mm; Angulo 2.8°  X ±5mm; Y ±5mm; Angulo 2.8°
 Altura da mesa de impressão  850 ± 20 mm  850 ± 20 mm
 Sistema de posicionamento  Pinos de apoio, sistema de vácuo  Pinos de apoio, sistema de vácuo
 Exigência de ar  4-6kgf / cm2  4-6kgf / cm2
 Entrada de energia  Monofásico 220V 50/60 HZ  Monofásico 220V 50/60 HZ
 Potência  0,2 kW  0,2 kW
 Peso Aprox.  200 kg  350 kg
 Dimensões: L x L x A (mm)  836mm*850mm*1380mm  1250mm*900mm*1380mm
