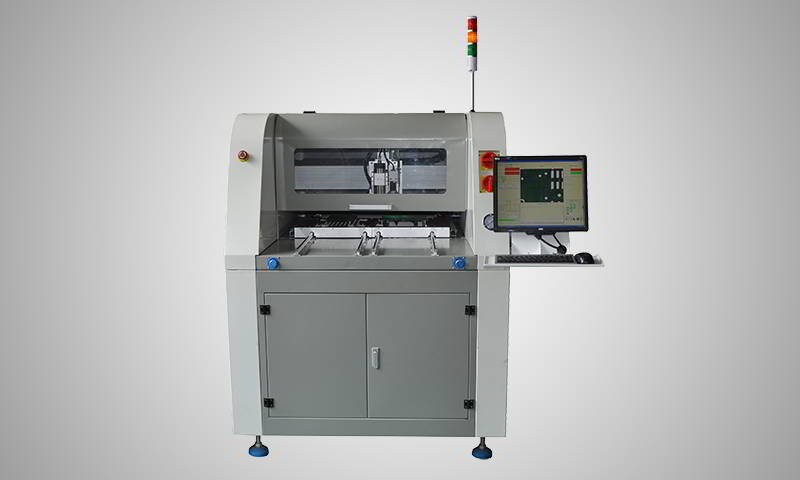

Separador de Placas Automático – AR-2530D – Automatic PCB Router

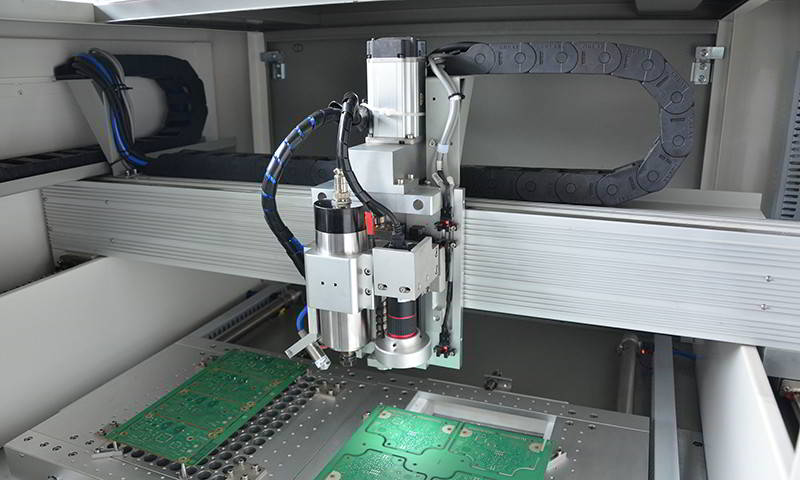

O AR-2530D é um separador de placas do tipo ROUTER / FRESA, que adota sistema servo motores X, Y, Z de alta qualidade de roteamento. Este sistema garante uma precisão de ±0.05 mm. O sistema XYZ se move a uma rápida velocidade de 500 mm/s, e o roteamento / fresamento pode atingir até 100 mm/s. A máquina é equipada com câmera CCD de alta resolução que pode automaticamente identificar marcas fiduciais, eliminando eventuais deslocamentos de posicionamento da placa, e garantindo fresamento em lugar correto.

Utiliza sistema operacional Windows tornando com que a programação e operação do equipamento sejam muito fácil.

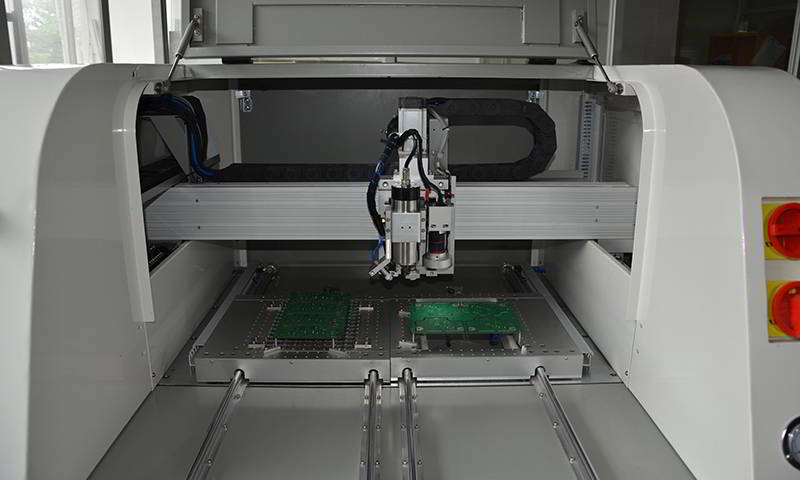

O sistema tem dupla estação para colocar placas. Isto aumenta a produtividade fazendo com que uma placa esteja sendo roteada / fresada enquanto outra está sendo preparada pelo operador na mesa vizinha. Praticamente isto evita paradas do sistema, tornando-o mais rápido e eficiente.



estrutura

A estrutura tem um design moderno, estrutura sólida e comporta duas estações fazendo com que o trabalho seja contínuo e aumentando a eficiência de produção, sem vibrações e desgastes desnecessários.

segurança

A router tem um sistema de segurança eficiente, que para imediatamente qualquer movimentação se a porta for aberta ou se a chave de emergência for pressionada pelo operador.



controle de Movimentos

O sistema X, Y, Z de movimento é controlado em loop fechado. São utilizados guias lineares e fusos sem-fim para tornar os movimentos macios, sem vibração, consequentemente tornando a vida útil do equipamento mais longa.



acionadores de motores

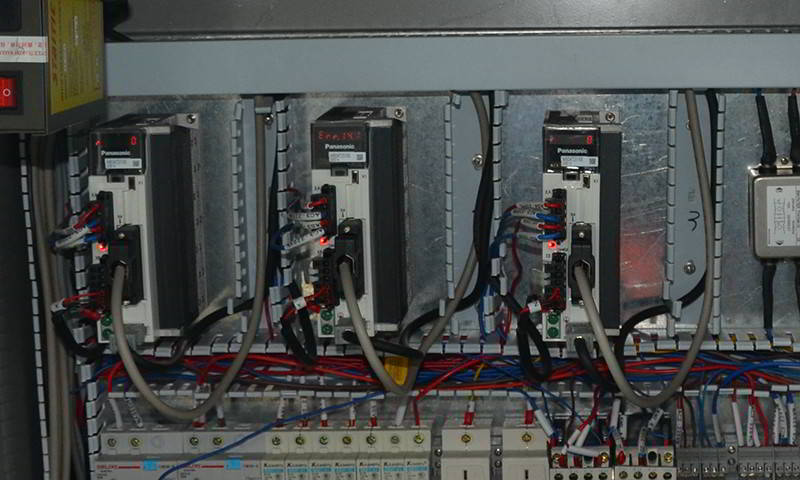

Os acionadores são da marca Panasonic.



motor da Fresa

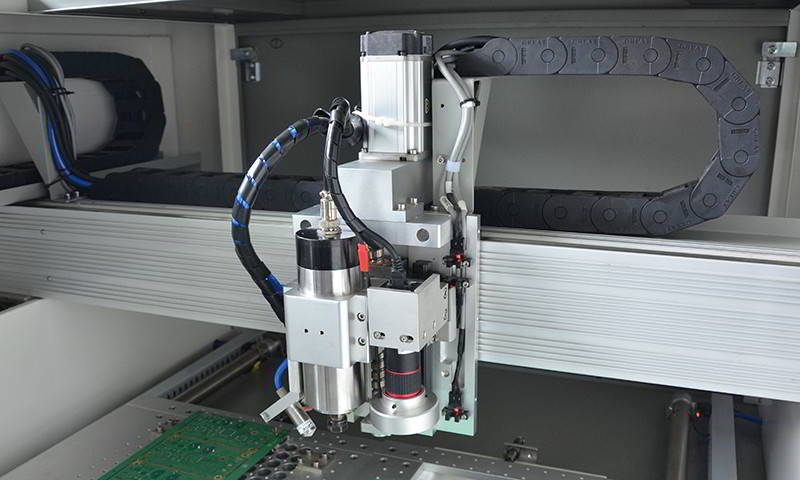

O motor utilizado é feito na Alemanha, configurável, de alta qualidade, com resfriamento a ar, garantindo uma longa vida sem necessidade de manutenção.



limpeza

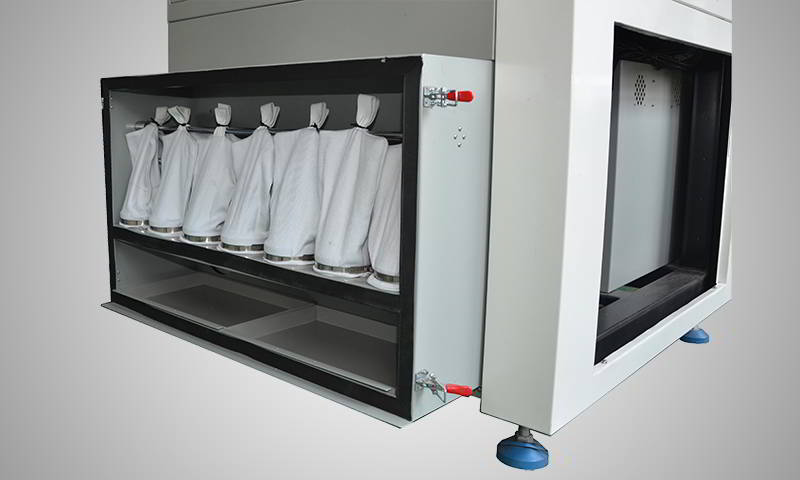

Para garantir a limpeza do equipamento eliminando o depósito de resíduos do trabalho, é incluso um aspirador de pó de 2,2KW. Este equipamento garante a limpeza com baixo ruído no ambiente de trabalho.



controle

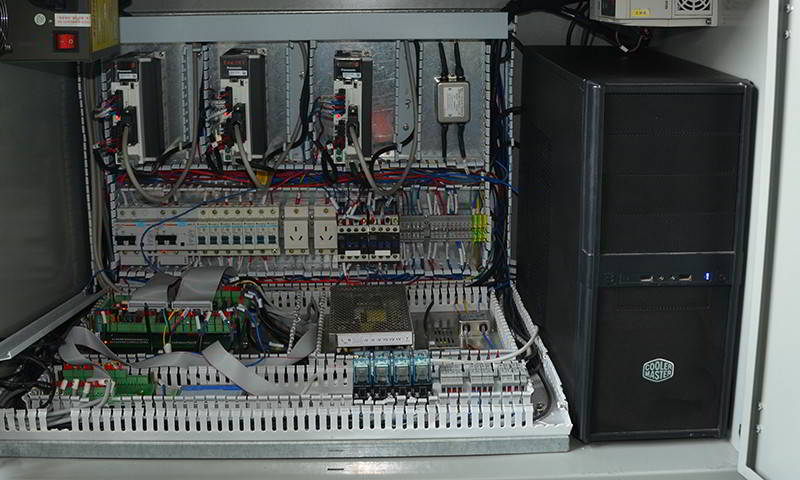

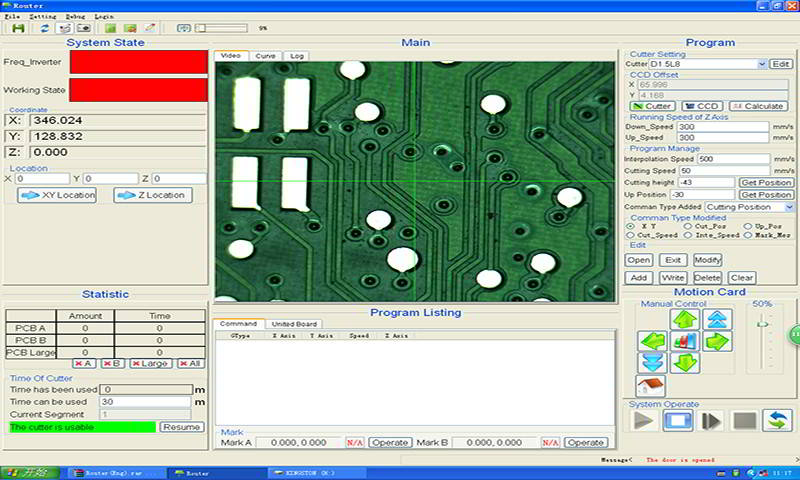

O controle do equipamento é feito através de um PC de classe industrial acompanhado de monitor LCD, teclado e mouse, e operados por sistema operacional Windows.



sistema de visão

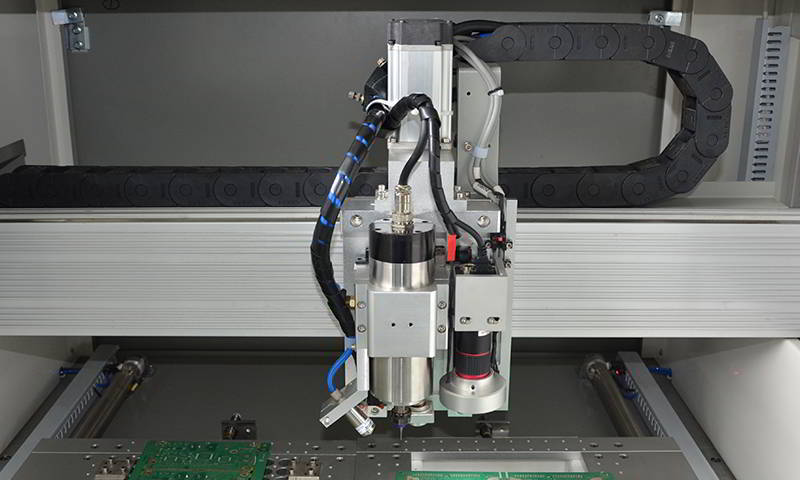

O sistema é equipado com câmera CCD de alta resolução fazendo com que a programação de coordenadas do programa e rotas de fresagem sejam facilmente programadas. A mesma câmera é também utilizada para leitura de marcas fiduciais, que orientam o Software a corrigir desvios de deslocamento da placa. Isto garante sempre uma fresagem de precisão mesmo com deslocamentos em X, Y e ângulo.



software

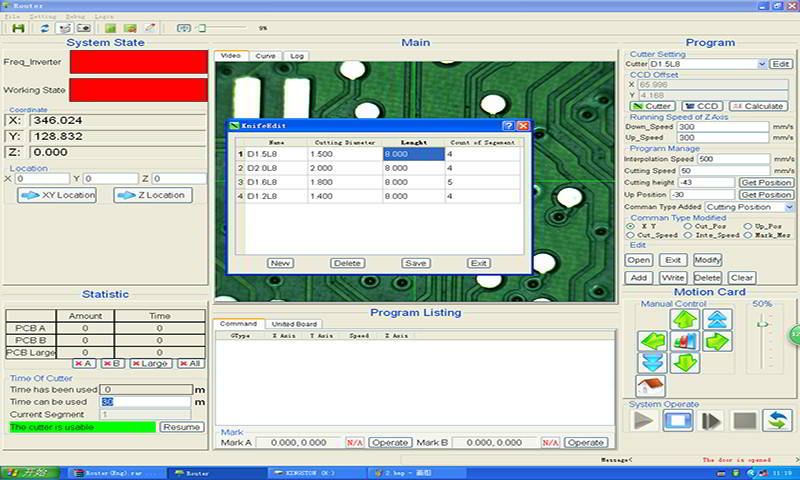

O software de controle é proprietário, desenvolvido por especialistas nesta área sob o sistema operacional Windows, fazendo com que a operação e programação do sistema seja fácil para o operador.



otimização de uso das pontas fresadoras

O Software automaticamente divide o corte em duas ou três sessões por uma simples programação de parâmetros. Isto prolonga a utilização e vida útil das pontas de corte / fresagem.




E relativo ao suporte de HARDWARE, como toda máquina pode um dia necessitar de suporte e manutenção, você terá a AllPoint com especialistas, e estoque local estatístico de peças de reposição para ajuda-lo.

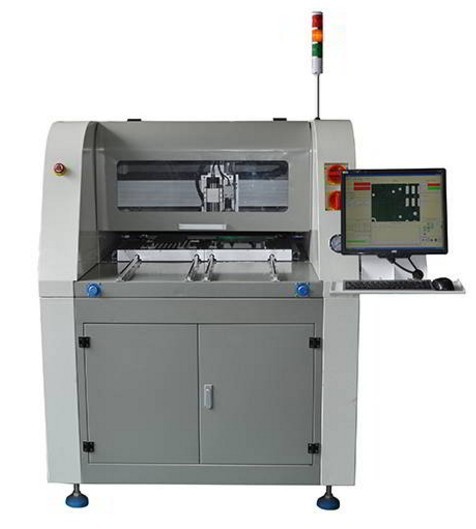

Características da ROUTER Automática com Dupla Estação modelo AR-2530D.

  • Equipado com motor de fresa de alta qualidade, de fabricação alemã, refrigerada a ar, com vida longa e praticamente sem manutenção.
  • Aspirador de pó potente é incluso para prover limpeza com baixo ruído no ambiente de trabalho.
  • Equipado com jato de ar ionizado antiestático para manter o ambiente limpo e livre de cargas eletrostáticas enquanto é operado.
  • A utilização de duas estações onde são alimentadas placas independentes, possibilitam o uso contínuo da máquina, melhorando a produtividade e eficiência desta.
  • O PC industrial fornecido é robusto, equipado com sistema Windows, com software proprietário de fácil operação e alta funcionalidade, fazendo com que a programação e operação seja muito fácil para o operador.
  • A operação é segura, e para urgentemente todos os movimentos assim que a porta for aberta.
  • A máquina é equipada com câmera CCD de alta resolução, provendo programação muito fácil, e ainda corrigindo os desvios de posicionamento da placa através de leitura de marcas fiduciárias.
  • A mecânica deste equipamento é robusta, baseada em guias lineares e fusos sem-fim, com estrutura sólida, sistema de movimento da Panasonic, garantindo que a produção se dará de forma macia, precisa. Tudo isto com precisão de ±0,02 mm, e precisão de roteamento de ±0,05 mm.

 Modelo  AR-2530D
 Estação de trabalho  duas estações de trabalho.
 Tamanho máximo da placa  250×300mm* 2pcs
 Espessura da placa  0.4-2.0mm
 Material da placa  FR4,CEM1,CEM3,etc.
 Velocidade de fresagem  100mm/s
 Velocidade de movimento  Max 500mm/s
 Método de controle  linha, círculo, arco, algoritmo de interpolação
 Repetibilidade  ±0.05?mm?
 Precisão de fresagem  ±0.05?mm?
 Sistema de acionamento  X, Y, Z Sistema servo motor de três eixos
 Potência do aspirador de pó  2.2 KW
 Motor fresadora  50000rpm/min
 Pontas de fresagem  ?0.8,-?3.0
 Controle de vida de ferramentas  controle feito pelo software
 Alimentação AC  1 phase AC 220V 3.2 KW
 Tamanho da máquina (mm)  1380mm×1180mm×1350mm(L*W*H)
 Peso  800KG







A embalagem internacional é feita para suportar umidade entre outros problemas encontrado em transporte marítimo. Utilizamos embalagem a vácuo de alta qualidade
