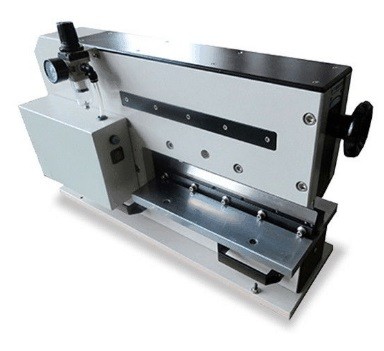

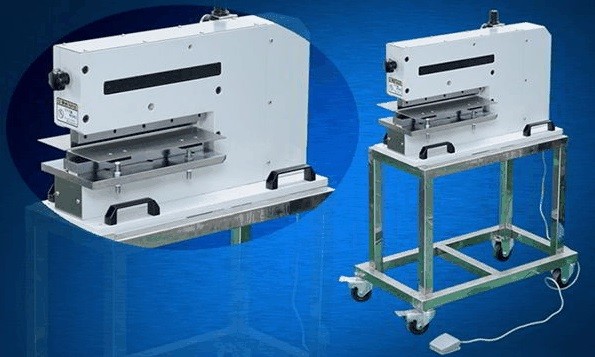

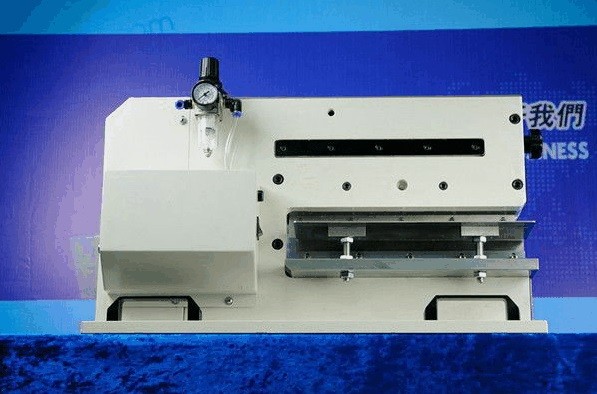

Separador de Placas com Lâmina Dupla - MDS-620

Mais Imagens

Separador de Placas com Lâmina Dupla - MDS-620
R$0,00

Disponibilidade: Sem estoque


MDS-620 corta flexíveis e ultrafinas PCBs limpas, sem rasgar ou quebrar, as superfícies de corte lineares, em vez de circulares, permitem separações mais rápidas sem tensão adicional.

Descrição

Detalhes



SEPARADOR DE PLACAS LINEAR PNEUMATICO MDS-620


Características




  • Equipamento pneumático, silencioso e com corte suave, ativado através de pedal.
  • Pode ser utilizado com segurança no corte de PCIs flexíveis e finos (até 0,8mm).
  • Utilizado em PCB, Aluminio e FR4.
  • A separação, ou corte, é feita sem dobrar ou quebrar as placas.
  • O ajuste (posicionamento) das lâminas é feito através de um botão de ajuste.



Modo de corte Pneumático
Espessura PCI 0,8mm a 3,0mm
Comprimento Max para corte  330mm
Altura do componente -TOP  Max 15mm
Altura do componente -BOTTON  Max 15mm
Distância min entre o componente e o sulco 5mm
Ar comprimido 0,7Mpa
Alimentação

220V/50HZ

Dimensões do equipamento C680xL250xA450 (mm)
Peso

138kg

Potencia 60W
Acionamento Pedal
Scoring angle 20 graus







A embalagem internacional é feita para suportar umidade entre outros problemas encontrado em transporte marítimo. Utilizamos embalagem a vácuo de alta qualidade
