Single Magazine Unloader

Mais Imagens

Single Magazine Unloader
R$0,00

Disponibilidade: Sem estoque

As PCIs que saem do equipamento anterior são coletadas pelo transportador e empurradas para dentro dos magazines.

Descrição

Detalhes

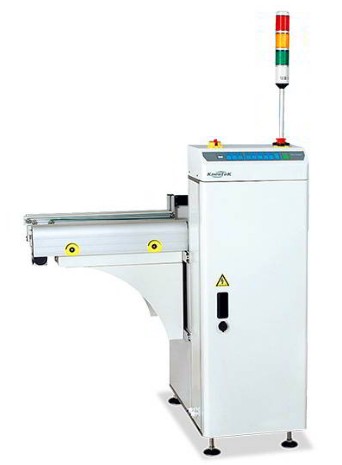

Single Magazine Unloader

As PCIs que saem do equipamento anterior são coletadas pelo transportador e empurradas para dentro dos magazines.

Funções (padrão)




  • Controle por PLC (programável)
  • Passo (pitch) configurável.
  • Plataforma flexível para acomodar os magazines de tamanhos padrão.
  • Troca do magazine através da parte traseira do equipamento.
  • O magazine é colocado e fixado manualmente na plataforma.
  • Painel de controle extremamente fácil de operar.
  • Posição do braço (pusher) ajustável para coincidir com o centro do magazine.
  • Braço pneumático com pressão regulável.
  • Interface compatível com SMEMA.



Altura do transporte / correia: 900 ±30 mm
Direção de transferência: Da esquerda para a direita
Lado da operação:  Frente da máquina
Trilho fixo:  Frente da máquina
Interface:  SMEMA
Alimentação:  230 VAC / 50 Hz / 1 Ph
Consumo de energia: 240VA máx. Ou especifique
Alimentação de ar: ?6 bar
Consumo de ar: 10 ltr / min máx.
Tempo de carregamento de PCB: ± 6 segundos
Distância de passo: 10.20.30.40mm passo ou especificar.




  • Cabo SMEMA (adicional)
  • Magazines com capacidades de armazenamento diferentes do usual.
  • Touchscreen em substituição ao painel de botão.
  • Construção fechada para aumentar o nível de segurança.
  • Outras opções poderão ser solicitadas ao fabricante.



  ULDA250M ULDA330L ULDA330L ULDA330L

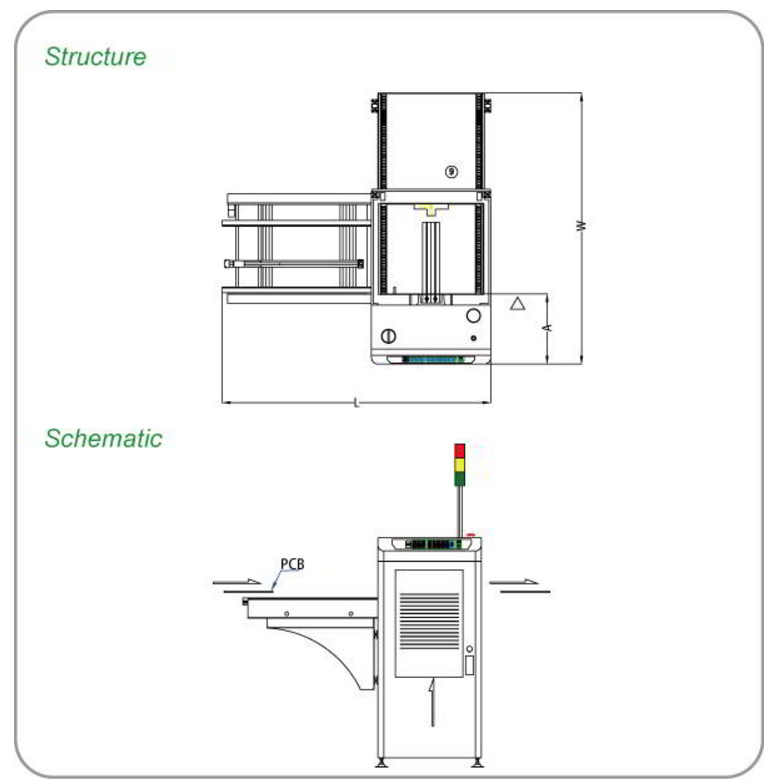

Dimensões (L x W x H) 980 x 1150 x 1250 1200 x 1450 x 1250 1200 x 1450 x 1250 1200 x 1450 x 1250
Peso 200kg 220kg 200kg 220kg
Comprimento da PCB 50mm - 330mm 50mm - 445mm 50mm - 330mm 50mm - 445mm
Largura da PCB 50mm - 250mm 50mm - 330mm 50mm - 250mm 50mm - 330mm
Espessura da PCB 0.6mm - 4.5mm 0.6mm - 4.5mm 0.6mm - 4.5mm 0.6mm - 4.5mm
Dimensão maxima do PCB 355 x 320 x563 460 x 400 x 563 355 x 320 x563 460 x 400 x 563
Distância do conveyor fixo para frente 330mm 330mm 330mm 330mm




A embalagem internacional é feita para suportar umidade entre outros problemas encontrado em transporte marítimo. Utilizamos embalagem a vácuo de alta qualidade
