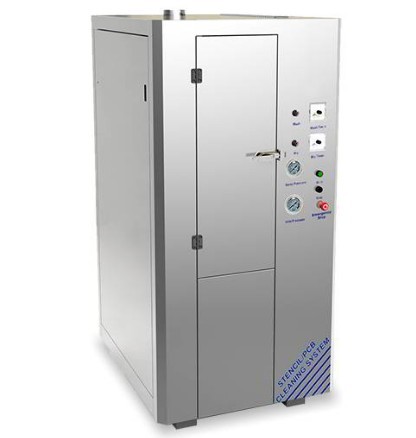

Sistema de Limpeza de Stencil – HC-6S – Single-Bath Stencil Cleaning System

Mais Imagens

Sistema de Limpeza de Stencil – HC-6S – Single-Bath Stencil Cleaning System
R$0,00

Disponibilidade: Sem estoque


Este sistema de limpeza de stencil adota um controle totalmente pneumático (controle de lógica e de acionamento). Isto resulta em maior eficiência, rapidez e segurança. Esta é a prática mais comumente utilizada e recomendada na indústria de limpeza de aço com líquidos. Também é equipado sistema de alta eficiência de atomização rotativa, braço injeção e filtro de quatro estágios para uso reciclado de líquidos com manutenção simples.

Todo o corpo é feito de aço inoxidável para assegurar uma vida mais longa. Normalmente, a limpeza leva 5 minutos e secagem outros 5 minutos. Estes tempos típicos são suficientes para a maioria dos casos.

O sistema totalmente pneumático evita faíscas elétricas e forneces alta segurança para líquidos voláteis.

O líquido é filtrado com filtros de quatro fases para uso reciclado e menor custo.

Note que sistemas com ultra-som são relativamente perigosos para certos solventes devido a sua inflamabilidade. O ultra-som poderia também danificar a cola e consequentemente a tensão do estêncil. Por estes e outros motivos, o sistema com ultra-som tem ficado obsoleto e está sendo substituído gradualmente pela lavagem de pulverização, com pressão, que é mais segura e eficaz.

Descrição

Detalhes



Sistema de Limpeza de Stencil – HC-6S – Single-Bath Stencil Cleaning System

Este sistema de limpeza de stencil adota um controle totalmente pneumático (controle de lógica e de acionamento). Isto resulta em maior eficiência, rapidez e segurança. Esta é a prática mais comumente utilizada e recomendada na indústria de limpeza de aço com líquidos. Também é equipado sistema de alta eficiência de atomização rotativa, braço injeção e filtro de quatro estágios para uso reciclado de líquidos com manutenção simples.

Todo o corpo é feito de aço inoxidável para assegurar uma vida mais longa. Normalmente, a limpeza leva 5 minutos e secagem outros 5 minutos. Estes tempos típicos são suficientes para a maioria dos casos.

O sistema totalmente pneumático evita faíscas elétricas e forneces alta segurança para líquidos voláteis.

O líquido é filtrado com filtros de quatro fases para uso reciclado e menor custo.

Note que sistemas com ultra-som são relativamente perigosos para certos solventes devido a sua inflamabilidade. O ultra-som poderia também danificar a cola e consequentemente a tensão do estêncil. Por estes e outros motivos, o sistema com ultra-som tem ficado obsoleto e está sendo substituído gradualmente pela lavagem de pulverização, com pressão, que é mais segura e eficaz.


  • O sistema de limpeza é usado para limpar stencils ou PCBs e pode remover pasta de solda e resíduos de fluxo de forma eficaz.

  • Ele ocupa menos espaço e funciona de forma eficiente. Também pode ser feito por encomenda, de acordo com as necessidades do cliente.

  • Utiliza sistema de alta pressão ao invés de ultra-som: sistema de ultra-som tem seus riscos e também pode danificar a cola que prende a folha de metal do stencil.

  • O sistema de ultra-som está desaparecendo gradualmente e sendo substituído por este.

Modelo Stencil Cleaning Machine (Single-bath) HC-6S Stencil Cleaning Machine (Double-bath)HC-6D
Area de Trabalho L800*W1000*H1700 mm L1600*W1000*H1700 mm
Peso 250kg 500kg
Consumo de Energia Pneumatico / 800L/min/bar Pneumatico / 800L/min/bar
Tamanho de Stencil 32"Max 32"Max
Princípio de Limpeza Pneumatico: alta pressão Pneumatico: alta pressão
Consumo de Solvente 300mL/ Ciclo (não inclusa a parte que evapora espontaneamente durante modo standby) 300mL/ Ciclo (não inclusa a parte que evapora espontaneamente durante modo standby)
Banho de Solvente 60L 60L
Consumíveis e tempos de reposição

Cartucho / filtro  5?m: a cada 3 meses /

Filtro de papel 20?m: a cada semana

Cartucho / filtro  5?m: a cada 3 meses /

Filtro de papel 20?m: a cada semana
Filtro de Carbono ativado Cada 3 meses Cada 3 meses
Filtro de resina de epóxi Cada 3 meses Cada 3 meses
Sistema de alarme para indicar baixo nível de solvente Indicador de nível Indicador de nível
Preenchimento de solvente Manual Manual
Descarga de Solvente Automático Automático
Nozzle Nozzle de atomização ajustável
 (X5 ,20 nozzle)
Nozzle de atomização ajustável
 (X5 ,20 nozzle)
Portas Porta com duas camadas Porta com duas camadas
Tempo de Lavagem / Secagem Lavagem: 5min / Secagem: 4 a 5 min Lavagem: 5min / Secagem: 4 a 5 min
Limpeza da Bomba Desnecessário Desnecessário
Método de Limpeza Banho pneumático de alta pressão Banho pneumático de alta pressão
Método de secagem. Combinação de sopragem de ar e
com desenho de alta eficiência
Combinação de sopragem de ar e
com desenho de alta eficiência

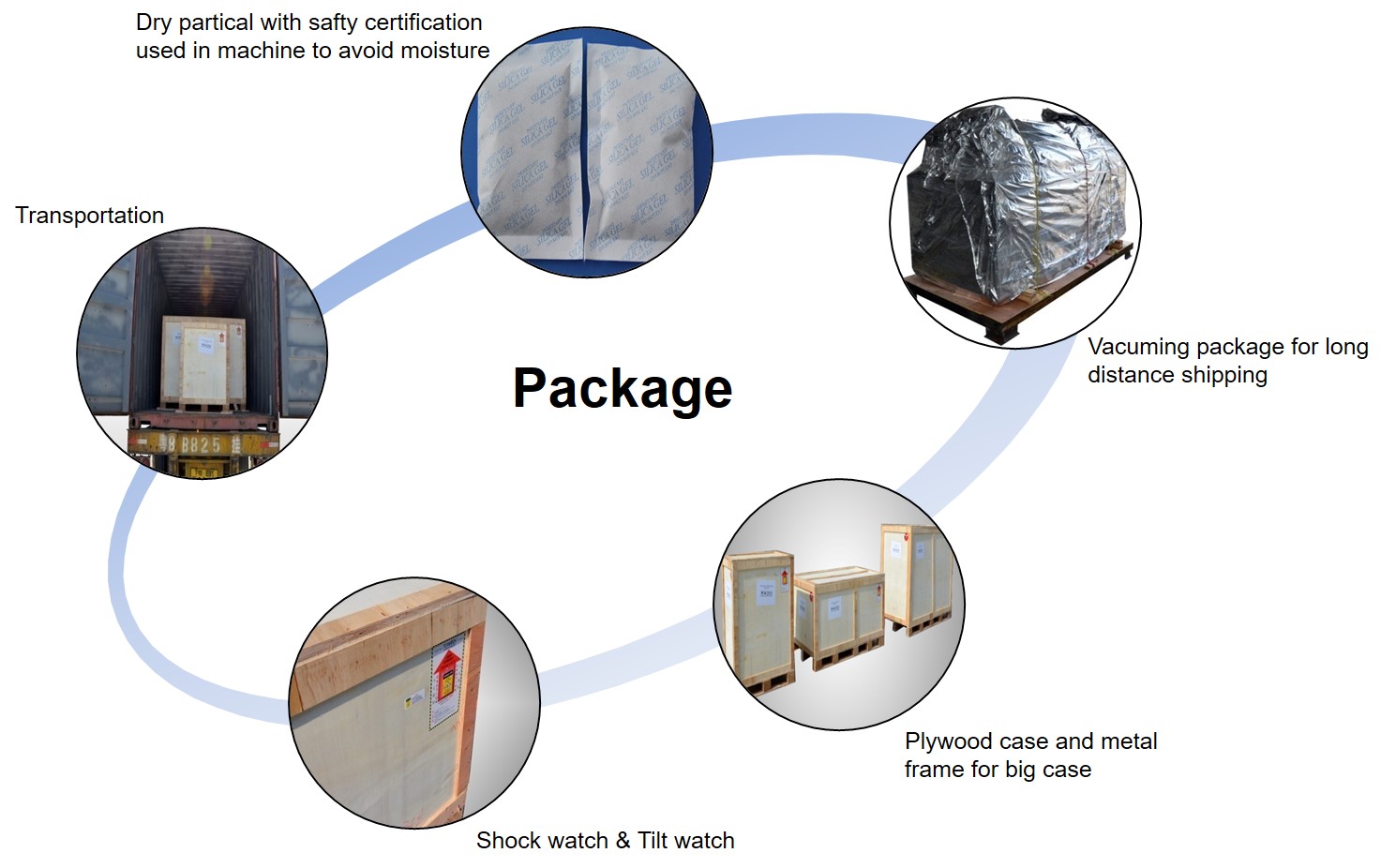

A embalagem internacional é feita para suportar umidade entre outros problemas encontrado em transporte marítimo. Utilizamos embalagem a vácuo de alta qualidade
