Máquina de Solda Seletiva - Selective Soldering - MAS-i2

Mais Imagens

Máquina de Solda Seletiva - Selective Soldering - MAS-i2
R$0,00

Disponibilidade: Sem estoque



A máquina de Solda Seletiva MAS-i2 faz parte da linha mais avançada em máquinas de solda seletiva. Consiste de 3 estágios de processo independentes - fluxagem, pre-aquecimento e soldagem seletiva - todos integrados em uma máquina compacta e extremamente flexivel. O estágio de soldagem seletiva conta com dois tanques de solda controlados independentemente, com tamanhos de nozzles que podem ser diferentes. Isto representa uma fantástica vantagem e flexibilidade sobre os modelos convencionais com apenas 1 tanque.
Descrição

Detalhes

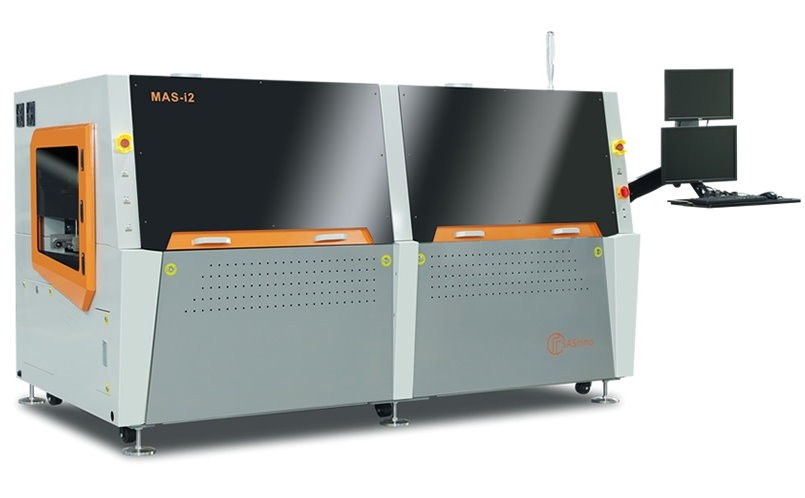

Máquina de solda seletiva em linha MAS-i2

O MAS-i2 é a nova geração seletiva que vem totalmente equipada para uso INLINE, com os seguintes destaques:
  • Fluxadeira tipo DROP JET original alemã, com deposito de fluxo preciso e area controlada (diâmetro 2mm).
  • Pre-aquecimento com excelente distribuição de calor, e controle de temperatura / tempo para obter o melhor resultado com a ativação do fluxo. Zona superior de pré-aquecimento por convecção, zona inferior de pré-aquecimento por IR (Infra-Vermelho)V
  • Modulo de soldagem com dois tanques com controle Z individual, nozzles independentes, feitos de titânio. Atmosfera com Nitrogênio é standard, e necessária para soldagem seletiva. Algorítmos implementados em software ajudam a obter resultados consistentes, precisos e com alta repetibilidade.
  • No módulo de soldagem seletiva, adiciona-se capacidade de pre-aquecimento - infravermelho na parte superior - que funciona enquanto a soldagem é executada, impedindo quedas abruptas de temperatura na placas após a saída do módulo de pre-aquecimento.
  • Calibração da altura da onda de solda também é uma função standard
  • Acompanhamento da soldagem por câmera / display também é uma função stanbdard
  • Interface em WINDOWS com fácil operação e programação, permitindo criação de programas em minutos, também é padrão da máquina.
  • Sistema de servomotores XY para fluxagem, com opção de usar 1 ou 2 cabeças de fluxagem. A distância entre os nozzles de fluxagem pode ser definida por software.
  • Opcionalmente, pode-se adotar sistema com bomba eletromagnética fabricada na Alemanha para os tanques de solda.



Máquina de solda seletiva em linha MAS-i2

Spray Flux

  • Padrão equipado com cabeça fluxadora DROP JET original da Alemanha, que pode atender a dimensão de ponto de fluxo de diâmetro de 2mm
Máquina de solda seletiva em linha MAS-i2

Tanque de Solda

  • Tanque de solda em titânio, 100% apto para aplicação com solda sem chumbo. Sistema standard equipado com bomba mecânica, de precisão, robusta e duradoura, de fácil manutenção e de baixo custo
  • O sistema de aquecimento direto N2 é equipado de série, aumenta a capacidade de molhagem para solda sem chumbo.
Máquina de solda seletiva em linha MAS-i2

Bomba Eletromagnética

  • Possibilidade de utilizar opcionalmente bomba eletromagnética fabricada na Alemanha.
Máquina de solda seletiva em linha MAS-i2

Câmera para acompanhamento em tempo real

  • O operador pode ver o processo de solda em tempo real, sem necessidade de abrir a porta da máquina.
Máquina de solda seletiva em linha MAS-i2

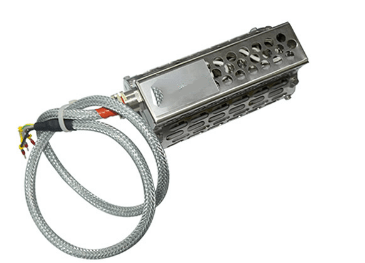

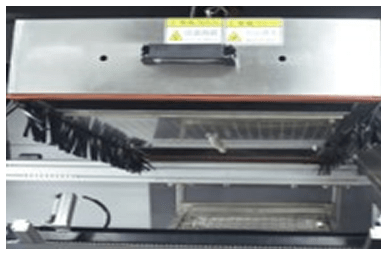

Pre-aquecimento

  • Pre-aquecimento Top & Bottom. Antes de soldar a PCB poderá ser pre-aquecida com precisão, ajustando-se o tempo e a temperatura.
Máquina de solda seletiva em linha MAS-i2

Solder Nozzles - Nozzles para soldagem

  • A máquina vem equipada com variuos nozzles de tamanho standard, que serviriam para a maior parte das aplicaçÕes. São nozzles feitos de uma liga de metais proprietária, que têm durabilidade e ao mesmo tempo, a molhagem desejável para uma boa performance. Nozzles customizados podem ser também fornecidos para atender necessidades específicasde cada cliente

 Descrição  MAS-i2
 Geral
 Potência operacional / potência máxima  6KW / 20KW
 Dimensão do PCB  50x50 mm até W450xL508mm
 Dimensão da máquina   2700 (L) * 1725 (W) * 1650 (H) mm
 Peso líquido  1500 kg
 Fonte de energia  3PH 380V 50/60 Hz
 Suprimento de ar  3-5 bars
 Exaustão  800 m3 / hora
 PC  sim
 Tempo típico de programação  10 minutos
 Plataforma Robótica PCB
 Tipo de bico de fluxo  DROP JET fabricado na Alemanha
 Quantidade de nozzles de fluxo  Standard com 1 cabeça fluxadora. Opcionalmente pode-se instalar um segundo.
 Capacidade do tanque de fluxo  1L
 Quantidade do tanque de fluxo  Padrão com 1 tanque de fluxo. Pode-se adicionar mais um (quando usar duas cabeças fluxadoras)
 Distância entre nozzles fluxadores  opcional ajustável por motor
 Eixos de movimento  Servo motor X, Y, Z pelo cilindro penumatic
 Precisão de posicionamento   + / - 0,05 mm
Pre-Aquecimento
 Método de pré-aquecimento  IR superior e inferior
 Gerenciamento de solda
 Tipo de pote de solda  Bomba mecânica equipada de série, opcional com bomba electromagnética (fabricada na Alemanha)
 Número de Tanques de Solda  2
 Capacidade do Tanque de solda  15 kgs
 Controle de temperatura de solda  PID
 Tempo de aquecimento  Cerca de 30 minutos
 Temperatura máxima  350 C
 Nozzles / Bocais  Dia 3 a 12 mm
 Nozzles / Bocais customizados  Sob encomenda
 Eixos de movimento  X, Y, Z1, Z2
 Controle de movimento  Todos controlados com servomotores, ball screw, linear guides.
 Precisão de posição  + / - 0,05 mm
 (N2) Gerenciamento de Atmosfera
 Consumo N2 por bocal  4 m3 / hora
 Pureza N2 Necessária  > 99,99%

O software é baseado em WINDOWS. Utiliza como base uma imagem digitalizada ou arquivo GERBER. Programação de caminhos para fluxagem e solda com facilidade “POINT AND CLICK”, “desenhar e arrastar”, criando os caminhos de movimento facilmente. A programação inicial pode ser feita tipicamente em menos de 10 minutos.

Máquina de solda seletiva em linha Flex-i2

Programação Point and Click

  • Pode-se desenhar o caminho com a imagem digitalizada como plano de fundo, sendo esta a a maneira mais fácil de programar o caminho.
Máquina de solda seletiva em linha Flex-i2

Edição dos dados do caminho de solda:


  • A velocidade de movimento, a altura Z, a altura da onda, o tempo de espera, a velocidade de inclinação da onda, etc. são facilmente editáveis, obtendo a flexibilidade máxima para se adaptar a diferentes tipos de placas e componentes na placa. O tempo de movimento, o tempo de trabalho e o tempo total de ciclo são estimados após a conclusão da programação da trajetória.
Máquina de solda seletiva em linha Flex-i2

Função de Assistência de Manutenção Preventiva


  • Sabemos como é importante a manutenção de uma máquina de solda seletiva. No software, listamos todos os trabalhos de manutenção, tempo, peças consumíveis e vida útil, etc. A lista pode ser exportada para EXCEL. O engenheiro pode verificar quais peças precisam ser substituídas nos próximos 3 meses ou 6 meses, desta forma para eles pode preparar tudo com antecedência.
