Traçador de Perfil de Temperatura - Profiler - HC-8

Mais Imagens

Traçador de Perfil de Temperatura - Profiler - HC-8

Disponibilidade: Sem estoque


  • Equipamento essencial para ajustar o processo de soldagem de fornos de refusão e de máquinas de solda.
  • Possível comprovar graficamente a adequação do processo à placa e pasta de solda utiliuzados
  • Pode-se confirmar os 3 pontos importantes das Leis da Metalurgia, que garantem a qualidade da solda.
  • Documenta o processo de forma que possa ser criado um procedimento com repetibilidade futura.
  • Suporte para instalação, treinamento e manutenção
  • Fácil de operar com interface WINDOWS, e interconexão ao PC por USB e BLUETOOTH.
Descrição

Detalhes



Traçador de Perfil de Temperatura - Profiler - HC-8

  • Equipamento essencial para ajustar o processo de soldagem de fornos de refusão e de máquinas de solda.
  • Possível comprovar graficamente a adequação do processo à placa e pasta de solda utiliuzados
  • Pode-se confirmar os 3 pontos importantes das Leis da Metalurgia, que garantem a qualidade da solda.
  • Documenta o processo de forma que possa ser criado um procedimento com repetibilidade futura.
  • Suporte para instalação, treinamento e manutenção
  • Fácil de operar com interface WINDOWS, e interconexão ao PC por USB e BLUETOOTH.
Enfatizamos a busca em atender às 3 leis da metalurgia:

i) SOAK – Fase antes da pasta fundir, que abaixo definimos entre 120 e 180 segundos
ii) TIME ABOVE LIQUID – Tempo acima da solda totalmente líquida, mostrada abaixo como aproximadamente 40 a 50 segundos acima de 225ºC .
iii) DELTA T AT PEAK TEMPERATURE – a temperatura de pico da solda em toda a área de interesse não deve variações. Tipicamente diferenças menores que 5ºC são ideais e consideradas com uma distribuição de calor adequada.

Um Traçador de Perfil de Temperatura para SMD (Surface Mount Device) refere-se a um dispositivo usado para monitorar e registrar o perfil de temperatura durante o processo de soldagem por refusão de placas de circuito impresso (PCBs). Ele fornece dados valiosos sobre as características térmicas e o desempenho do processo de soldagem.
O Traçador de Perfil de Temperatura consiste em um registrador de dados compacto com vários termopares ou sensores de temperatura. Esses sensores são colocados estrategicamente no PCB ou dentro do forno de refusão para medir a temperatura em locais específicos e capturar as mudanças de temperatura ao longo do tempo.

Veja como um Traçador de Perfil de Temperatura para SMD normalmente funciona:

  • Posicionamento do sensor: Termopares ou sensores de temperatura são fixados em locais específicos na PCB, como perto de componentes críticos ou juntas de solda, para medir a temperatura com precisão.
  • Registro de dados: O Traçador de Perfil de Temperatura coleta dados de temperatura dos sensores ao longo do processo de refusão. Ele registra as leituras de temperatura em intervalos regulares, geralmente em milissegundos, para capturar as fases de pre-aquecimento, refusão e resfriamento do forno de refusão.
  • Análise e perfil: Após o processo de refusão, os dados de temperatura registrados são analisados usando um software especializado. O software visualiza o perfil de temperatura, permitindo que os fabricantes avaliem se a temperatura atingiu os níveis desejados e seguiu o perfil térmico exigido.
  • Otimização e controle de qualidade: Ao analisar o perfil de temperatura, os fabricantes podem identificar quaisquer desvios de temperatura ou anormalidades que possam afetar a qualidade das juntas de solda. Essas informações ajudam a otimizar o processo de refusão, fazer os ajustes necessários e garantir resultados de soldagem consistentes e confiáveis.

Os perfis de temperatura para SMD desempenham um papel crucial para garantir o funcionamento adequado e a confiabilidade dos componentes de montagem em superfície. Ao monitorar e analisar o perfil de temperatura, os fabricantes podem ajustar seus processos de solda por refusão, melhorar a qualidade da junta de solda, evitar danos aos componentes devido ao calor excessivo e aumentar a eficiência geral da produção.

É importante observar que os traçadores de perfis de temperatura são dispositivos independentes, mas que podem vir embutidos fornos de refusão ou outros equipamentos de solda.


temperature profiler

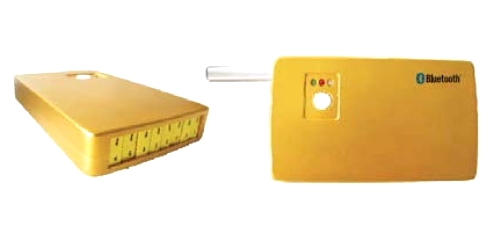

Equipamento fácil de usar, robusto e com opcional de interface BLUETOOTH.
Pode utilizar até 8 termopares para traçar com precisão a curva de temperatura em diversos pontos críticos além da distribuição de calor na placa

traçador de perfil de temperatura

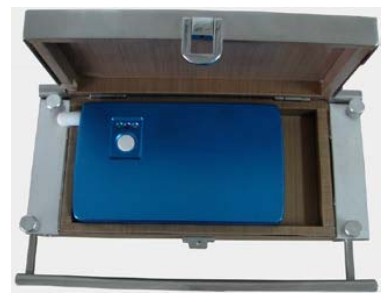

Caixa de proteção garante que o equipamento não será afetado quando passar pelo forno ou máquina de solda.

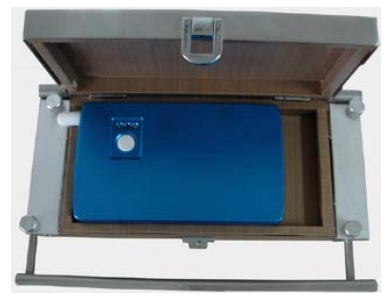

Design específico para proteção contra a alta temperatura.



perifl de temperatura com o HC-8

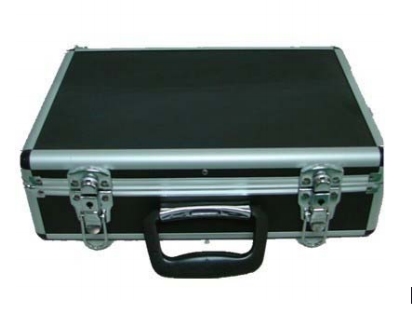

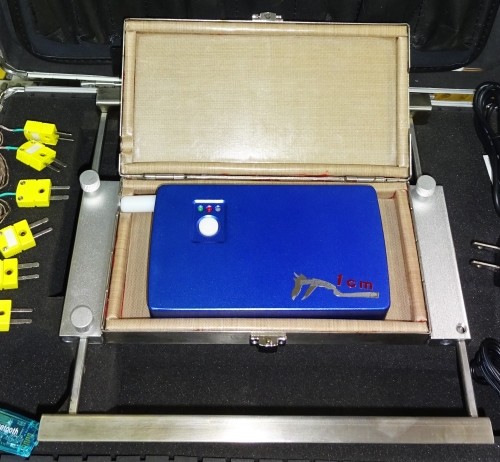

O equipamento vem bem protegido dentro de uma maleta com fita kapton, termopares, manual, CD de instalação do software entre outros s fechos robustos e de alta qualidade são apropriados para manter a pressão necessária para selar o ambiente interno.




E relativo ao suporte de HARDWARE, como toda máquina pode um dia necessitar de suporte e manutenção, você terá a AllPoint com especialistas, e estoque local estatístico de peças de reposição para ajuda-lo.


HC-8 - Specifications
 Model  HC8 Bluetooth 8 Channel
 Thermo-couple  K type
 Data transmission  Bluetooth transmission/real time monitoring (Based on transmission status)
 Measurement precision  ±1?
 Measurement range  0-500?
 Sampling frequency  Settable, 0.0625s~15.9375s
 Records  135000
 Voltage  3V
 Discrimination  0.1?
 Dimensions  142(L)×84(W) ×21(H)mm (Not including antenna)
 Software  Simplified Chinese/Traditional Chinese/English
 Battery  Anti-explosion Lithium battery, 3.2V?800mAH
 Over-heat protection  Heat resistance of 100?, 75? automatic over-heat protection device

Bluetooth module specifications
 Power 20 dBm
 Transmission rate 115200 bps
 Transmission distance 100m (in an open area)
 Output impedance 60 ohm
 Discrimination -90 dBm
 Frequency 2.4 GHz
