Transportador de descarregamento de placas de máquina de solda MWN1300

Mais Imagens

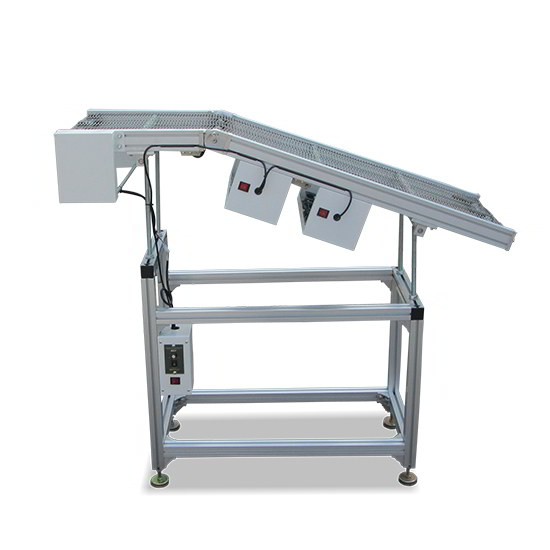

Transportador de descarregamento de placas de máquina de solda MWN1300

Disponibilidade: Sem estoque


Este transportador é utilizado para coletar placas ou pallets da saída de uma máquina de solda e levar ao nível da linha de produção. A saída da máquina de solda tem altura mais elevada que a linha de retoque e montagem que fica após a máquina de solda.

O transportador tem a inclinação necessária para fazer esta adaptação. O transportador é dotado de esteira de aço inox para maior robustez. Tem um sistema de motorização com controle de velocidade, que roda macio e com baixo ruído. É equipado com dois ventiladores potentes para ajudar no resfriamento da placa ou palheta.

Descrição

Detalhes



Transportador de descarregamento de placas de máquina de solda

MWN1300


Transportador de descarregamento




Este transportador é utilizado para coletar placas ou pallets da saída de uma máquina de solda e levar ao nível da linha de produção. A saída da máquina de solda tem altura mais elevada que a linha de retoque e montagem que fica após a máquina de solda. O transportador tem a inclinação necessária para fazer esta adaptação. O transportador é dotado de esteira de aço inox para maior robustez. Tem um sistema de motorização com controle de velocidade, que roda macio e com baixo ruído. É equipado com dois ventiladores potentes para ajudar no resfriamento da placa ou palheta.


Características




  • Construído com guias de alumínio.
  • Guias de alumínio robustos, de 40x40 mm, e 1,5 mm de espessura.
  • Esteira de aço inox.
  • Altura e ângulo ajustáveis.
  • Equipado com motor de 60 watts com controle de velocidade.
  • Inclui dois ventiladores potentes na parte de baixo para ajudar no resfriamento das placas.



Modelo MWN-1300
Largura do transportador Max 400mm
Altura do transportador 1200±100mm
Altura do transporte de saída 800±100mm
Esteira transportadora esteira de aço inox
Velocidade do transportador 0-2M/min
Alimentação AC 1P 220V50/60HZ

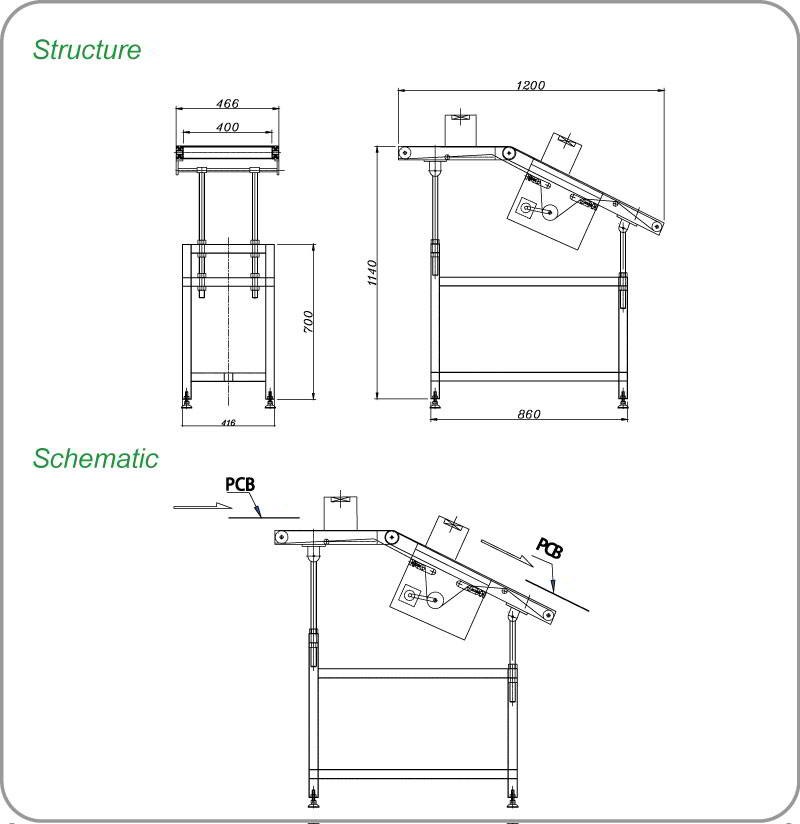

Diagrama dimensional L=1200mm W=530mm H=1200mm
Consumo de energia 200W
Dimensão da máquina (L x W x H) 1200 x 530 x 1200
Peso 85kg
Largura da placa Max 400mm




  • Pode-se usar outros tipos de esteiras transportadoras.


A embalagem internacional é feita para suportar umidade entre outros problemas encontrado em transporte marítimo. Utilizamos embalagem a vácuo de alta qualidade
