Transportador de Inspeção e Conexão

Mais Imagens

Transportador de Inspeção e Conexão
R$0,00

Disponibilidade: Sem estoque


Este transportador de conexão e inspeção é utilizado em linhas de montagem SMD, frequentemente entre insersora de componentes (pick & placers) e fornos de refusão com o objetivo de inspecionar a qualidade de posicionamento de componentes e pastaantes que a placa seja soldada definitivamente.

Descrição

Detalhes

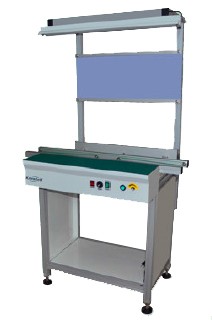

Transportador de Inspeção e Conexão - Linking Conveyor


Transportador de Inspeção e Conexão




Este transportador de conexão e inspeção é utilizado em linhas de montagem SMD, frequentemente entre insersora de componentes (pick & placers) e fornos de refusão com o objetivo de inspecionar a qualidade de posicionamento de componentes e pastaantes que a placa seja soldada definitivamente.


Funcionalidade Padrão

  • Controle por PLC - programável
  • Botões de controle Start / Stop.
  • Correia de transporte de placas ESD – Antiestática.
  • Fácilidade de reposição / troca de correia.
  • Estrutura sólida para prevenir deslocamentos indesejados.
  • Lâmpada sobre a área de trabalho para facilitar inspeção.
  • Parada central da PCB para inspeção, em posição precisa.
  • Pode-se selecionar modos de inspeção com parada, e pass-through, para que a placa passe direto sem parar.
  • Ajuste de largura preciso e macio, garantindo paralelismo, através de fusos.
  • Interface compatível com SMEMA.




Altura do transporte / correia: 900 ±30 mm
Direção de Transporte: Esquerda para Direita
Lado da operação:  Frontal
Trilho fixo:  Frontal
Interface:  SMEMA
Conceito do Transportador:  Correia ESD (plana ou circular)
Velocidade de Transporte: 0,5 a 20 m/min (ajustável)
Largura de suporte da PCB:  3mm
Alimentação AC:  220 VAC / 60Hz / Monofásico
Potência:  120W




  • Número de segmentos: 2, 3, etc. (com sensores, stoppers)
  • Sistema de resfriamento (4 ou 8 ventiladores)
  • Cabo Smema
  • Chave de Emergência
  • Chave acionadora e de avanço tipo pedal.
  • Outras: especificar



  CYB330L (B) CYB460XL (B)

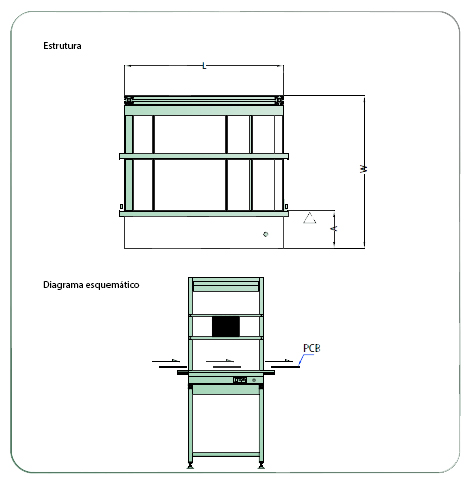

Dimensões (B) x 750 x 920 (B)x 850 x 920
Peso 70-100kg 90-130kg
Tamanho PCB 50mm - 445mm 50mm — 457mm
Largura da PCB 50mm - 330mm 50mm — 460mm
Espessura da PCB O.8mm — 4.5mm 0.6mm— 4.5mm
Distância do trilho frontal para frente da máquina 230mm 230mm




A embalagem internacional é feita para suportar umidade entre outros problemas encontrado em transporte marítimo. Utilizamos embalagem a vácuo de alta qualidade
