AOI - Inspeção Ótica Automática Avançada - In-Line - SA-500

Mais Imagens

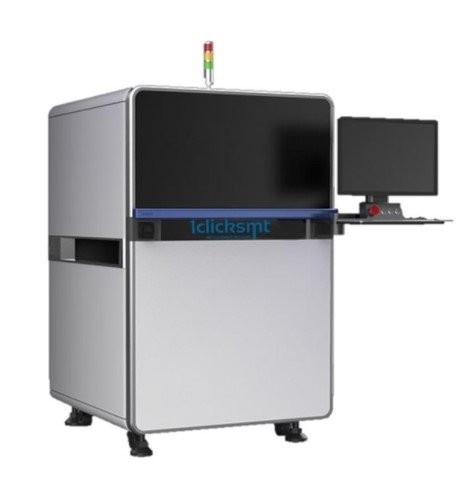

AOI - Inspeção Ótica Automática Avançada - In-Line - SA-500

Disponibilidade: Sem estoque

SA-500 é um equipamento AOI para inspeção de componentes SMT com efeciência e qualidade. O SA-500 usa um algoritmo inteligente que permite apenas clicar em um botão para programar, reduzindo bastante o trabalho de programação e depuração. A função de aprendizado profundo e de autotreinamento empregando Inteligência Artificial pode estender os tipos de defeitos detectáveis para reduzir a taxa de erro de julgamento.

  • Funciona antes do reflow, após reflow, e para inspeção de pasta de solda.
  • Inspeção de alta precisão: 01005 / 03015 e placas com componentes de altíssima densidade.
  • Inspeciona componentes ODD-SHAPED.
  • Lente ótica telecêntrica
  • Câmera de 5 MPixels
  • Iluminação atraves de sistema programável RGBW do tipo coaxial.
  • Mecânica veloz e de precisão
  • Programação offline e depuração de programa em tempo real.



Descrição

Detalhes



AOI - AUTOMATIC OPTICAL INSPECTION - SA-500

AOI: Equipamento de testes de placas de circuito impresso montadas com o objetivo de achar defeitos de fabricação. O AOI substitui a inspeção visual, feita por operadores, geralmente sujeita a falhas pelo cansaço e pela dificuldade visual devido ao tamanho reduzido dos objetos a serem inspecionados. O AOI substitui os "olhos" e "procedimentos/treinamento" do operador por cameras MEGAPIXEL auxiliadas por sofisticados sistemas de iluminação e software - algorítmos poderosos - que implementam a inteligência necessária para encontrar falhas.

O equipamento tem tecnologia diferenciada, para casos extremamente complexos, de processamento de imagem. Possui algorítmos eficientes para placas sofisticadas, com componentes fine-pitch, 01005 entre outros.

Outro ponto importante é conseguir os objetivos do AOI com estabilidade, repetibilidade, baixo índice de falsos defeitos, baixo esforço de programação, e tudo isto por um baixo custo.

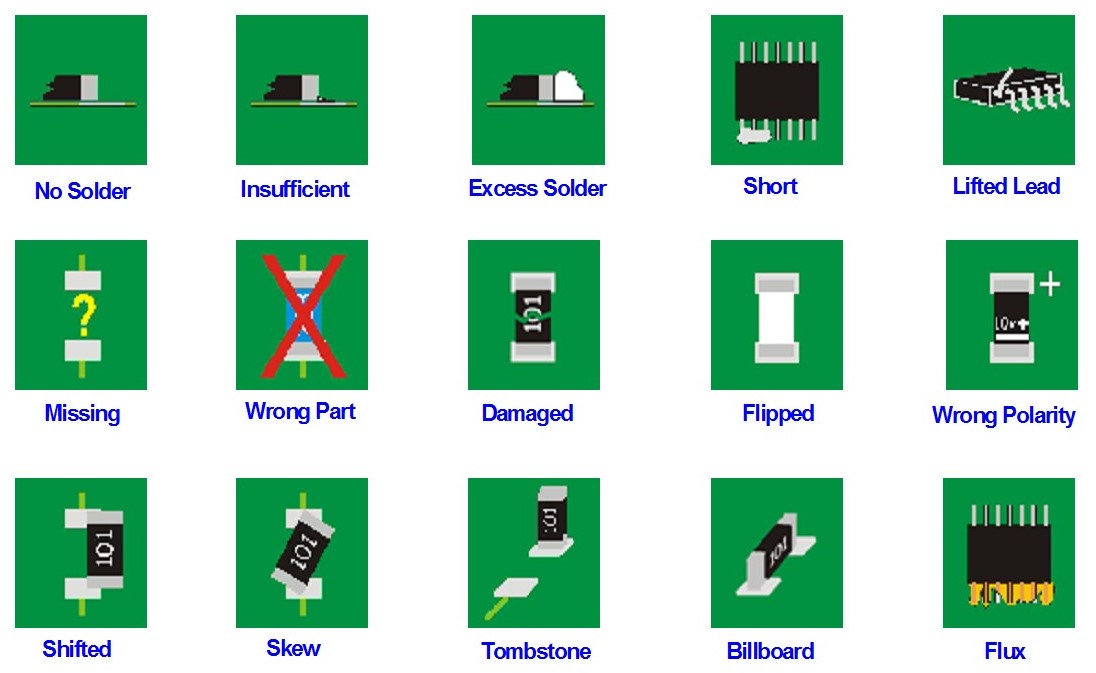

Abaixo veja alguns dos defeitos mais comuns que o AOI detecta

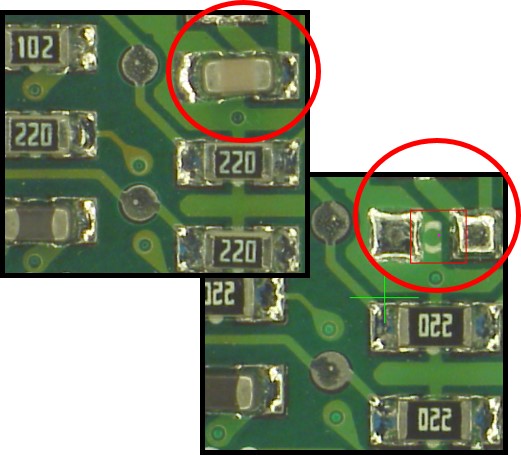

Falta de componentes

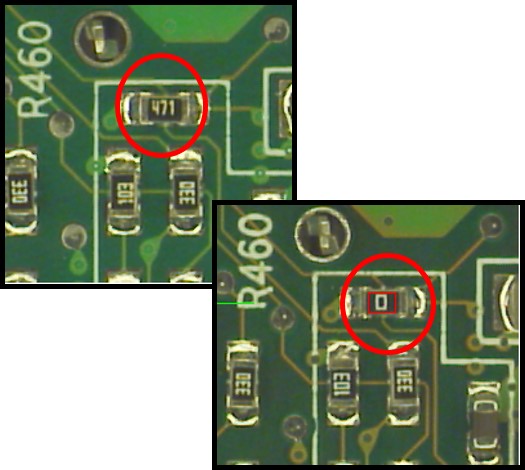

Componente errado

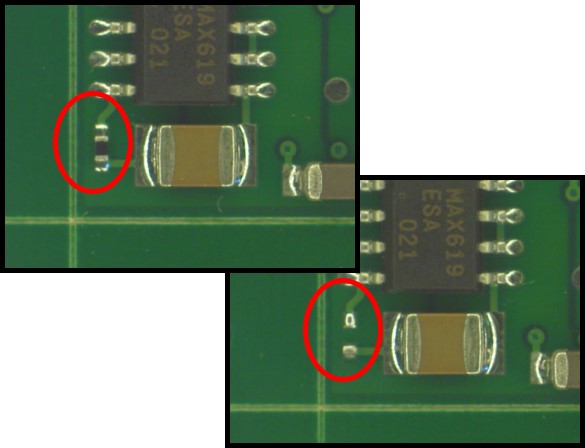

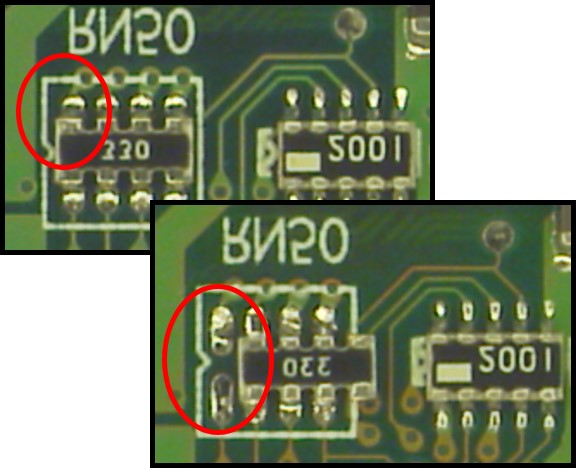

Componente deslocado.

Componente faltando.

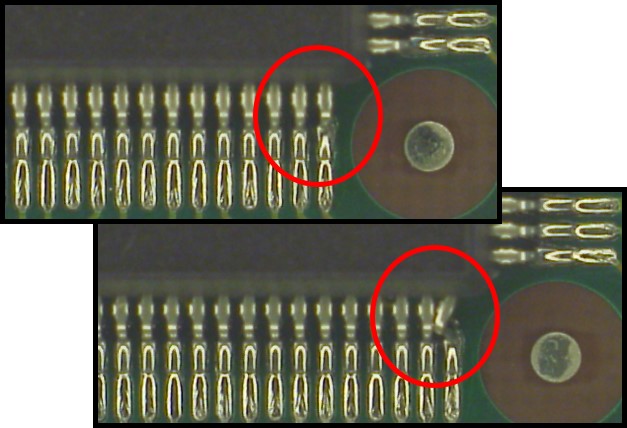

Pino QFP torto.

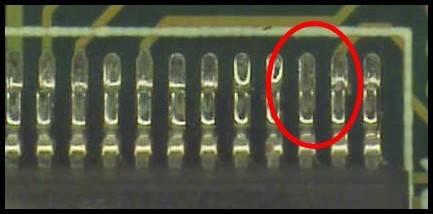

Falta de solda.

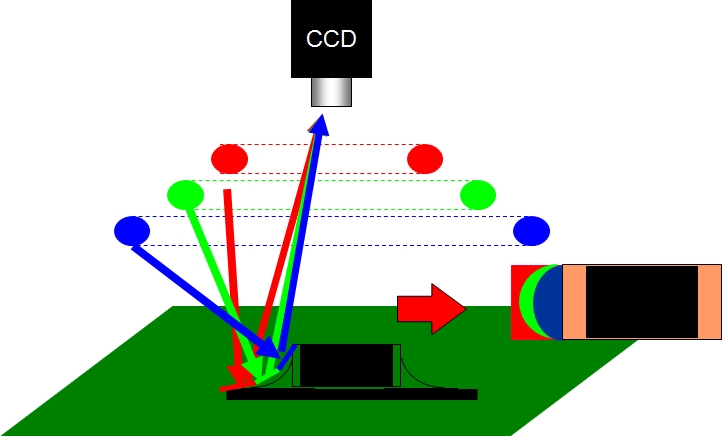

Princípio da Iluminação RGB




O propósito de usar iluminação RGB é ter uma informação 3D da placa e seus componentes, e solda.
Com a exposição de iluminação RGB em ângulos diferentes, a solda e componentes refletem informação 3D: partes planas ficam avermelhadas, com agulo pequeno ficam verdes, com angulos acentuados ficam azulados assim como mostrado na figura abaixo.



O sistema de iluminação em conjunto com um algoritmo inteligente e preciso, observam as cores refletidas pela solda nos componentes. Como a incidência de cores é determinada pela sua disposição física, a solda aparece em cores diferentes dependendo de seu formato. Por exemplo, na figura acima, a superficie da solda normal está refletindo a cor azul, enquanto lugares sem solda, a cor vermelha.

Esta é uma forma simplificada de explicar parte desta complexa teoria colocada ao seu dispor para detectar uma gama enorme de defeitos em poucos segundos.



Observando Imagens Obtidas de Uma Placa Típica

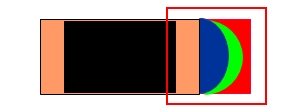

As imagens abaixo são imagens reais de um componente tipo CHIP, como exemplificado do desenmho abaixo na área compreendida pelo retângulo vermelho.



 OK  OK  OK  OK  FALHA





(Re)Posicionamento Automático de Componentes




Com o tamanho atual dos componentes, e primncipalmente dos detalhes a serem analisados, fica cada vez mais importante o efeito negativo das deformações causadas pelo calor no forno de refusão. Mesmo a imprecisão num lote de placas quando comparado à placa que foi utilizada para programar o AOI poderia influenciar.
SA-500 desenvolveu um algorítmo que compensa estas distorções automaticamente. Veja a figura abaixo.

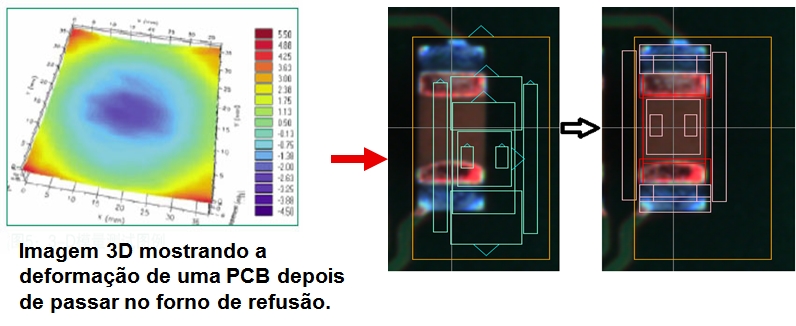

A deformação (mostrada na figura à esquerda) provoca um deslocamento entre o template do componente em questão, que foi fixado baseado na placa padrão, e a posição real do componente na placa flambada (figura central).

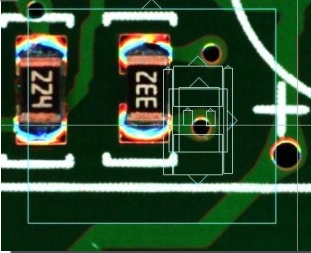

O algorítmo de re-posicionamento do componente relativo ao SOLDER PAD -importante => relativo ao SOLDER PAD - elimina este efeito negativo sobre o resultado da inspeção. Este fantástico recurso funciona como se o software visualizasse infinitas marcas fiduciais espalhadas pela placa.



Funcionalidades Básicas




O SA-500 compensa o descolamento causado por flambagem da placa em processo de soldagem por forno de refusão. O software busca os pads e usa-os como marcas fiduciais

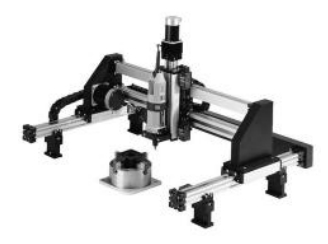

O equipamento tem uma mecânica de precisão com drivers, motores, guias lineares, fusos, e outros componentes de fabricantes de primeira linha do mercado internacional. isto faz com que o sistema seja rápido, preciso e duradouro.

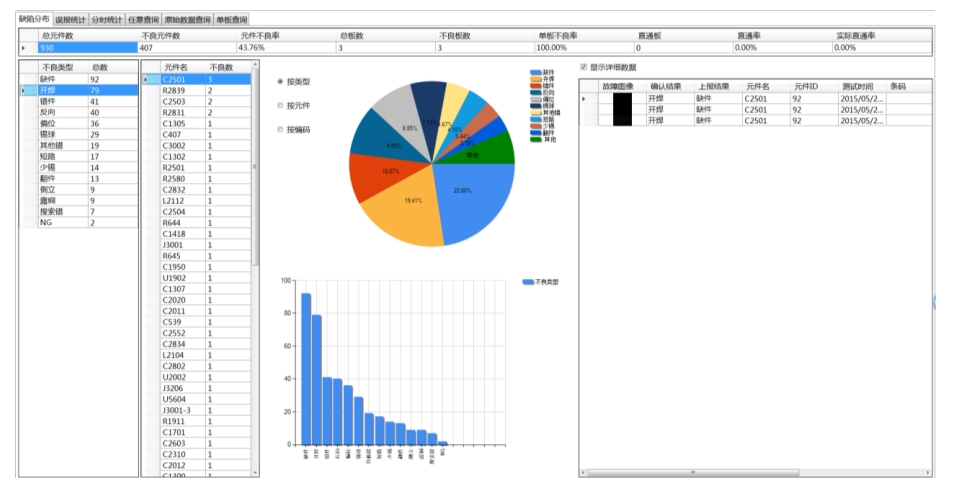

O software SPC do SA-500 monitora em tempo real a produção e emitir alarmes programáveis quando o status está se deteriorando a um nível escolhido pelo programador. Além da estatística normal, o software está preparado para analisar dados mais detalhados tais como defeitos relativos a um certo pick and place, seu feeder, sua cabeça de montagem, nozzle, etc. Isto ajuda a reparar o erro na linha de produção ao invés de apenas apontar que existe um erro.



 E relativo ao suporte de HARDWARE, como toda máquina pode um dia necessitar de suporte e manutenção, você terá a AllPoint com especialistas, e estoque local estatístico de peças de reposição para ajuda-lo.

A AllPoint influencia desde o design da máquina, sua importação, preparação de infraestrutura, instalação, treinamento, acompanhamento de produção, consultoria e treinamento em processo de soldagem.


1  System Specifications
? Image Camera 5M pixels Germany Camera
Optical Lens Telecentric Lens
Lighting 4 Ring shape LED (RGBW) + Coaxial light source Optional
Resolution 10,15μm Adjustable
FOV 15um : 36*30mm, 10um :24*20um
? Transfer Conveyor X/Y Movement AC servo
Height 900±25mm
Width adjustment Automatic
Flow direction L→R or R→L Set before extra of factory
Fixed Edge Front or Rear, Set before extra of factory
? Other Configuration Operation System WINDOWS
Communication Ethernet ,RS-232, SMEMA
Power supply 1ph 220V, 50/60HZ, 5A
Machine size W985*D1100*H1550 mm   700KG
2  Functional Specifications
? PCB size 50*50-510*600mm
thickness ≤6.0mm
Wrap ±3.0mm
Clearance Top/Bottom: 20/60mm (40/60mm)
Clamping edge 3.0mm

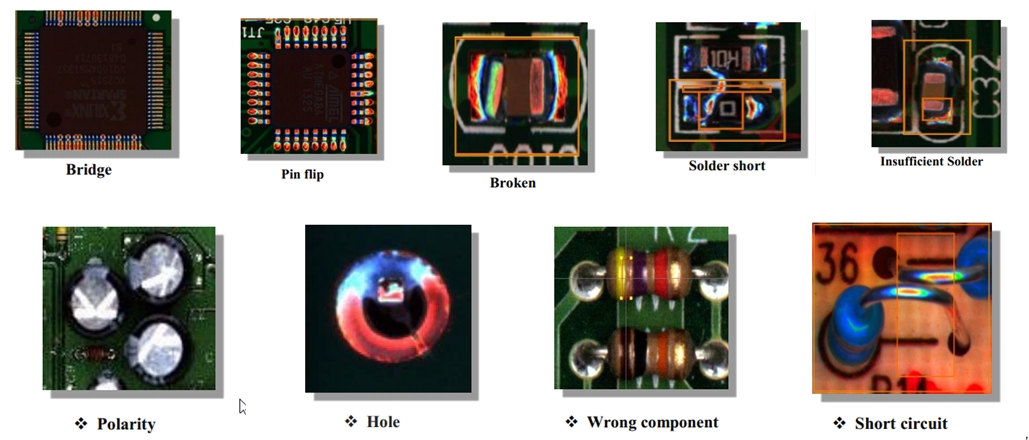

? Inspection Categories Paste Bridge, misalignment, no paste, insufficient / extra paste, foreign material
Placement Bridge?wrong component, missing?polarity ,misalignment,?Billboard, Reverse?broken?IC lead bending, foreign material
Post Reflow Component?wrong component, missing?polarity? misalignment,  billboard?reverse? broken?IC lead bending, foreign material     Solder joint?no solder?insufficient / extra solder?bridge? false welding?solder ball
Wave soldering Insert pin, no solder, insufficient/extra solder, hole, false welding, solder ball
Inspection component Chip: 01005 and above
LSI:  0.3mm pitch and above
Others: Odd shape component
Inspection speed 180-200ms/FOV








A embalagem internacional é feita para suportar umidade entre outros problemas encontrado em transporte marítimo. Utilizamos embalagem a vácuo de alta qualidade

15um : 36*30mm, 10um :24*20um
