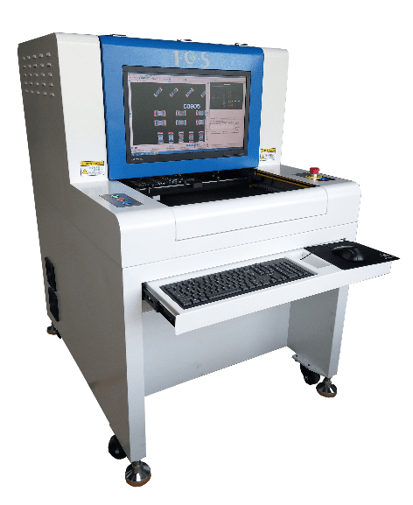

AOI - Sistema de Inspeção Ótica Offline -Z430

Mais Imagens

AOI - Sistema de Inspeção Ótica Offline -Z430

Disponibilidade: Sem estoque


O equipamento de Inspeção Óptica Automatizada, Off-line, da série Z-430 é responsável pela inspeção de PBC após o reflow e após a solda por onda. Um dispositivo ótico moderno e tecnologia de câmera digital são usados ​​para tirar fotos em tempo real do objeto em teste. As imagens são analisadas por algorítmos inteligentes, processadas por computador, e identifica problemas rapidamente, automaticamente.
  • Câmera de alta precisão, CMOS de 5 Mpixels
  • Tecnologia de posicionamento por fiduciais precisa e robusta
  • Plataforma de granito de alta estabilidade
  • Fixação automática de placas de circuito impresso
Descrição

Detalhes



AOI - Sistema de Inspeção Ótica Offline -Z430

A Máquina de Inspeção Óptica Automatizada Off-line da série Z-430 é responsável pela inspeção de placas montadas após passar no reflow ou na máquina de solda dupla onda. Princípio ótico moderno, algorítmos inteligentes e tecnologia de câmera digital são usados ​​para tirar fotos em tempo real do objeto em teste e detectar problemas comuns na produção e montagem de placas. As imagens são analisadas e processadas por computador e software especial para gerar resultados de teste automaticamente.




Características Principais

  • Para inspeção offline após passar no reflow ou na máquina de solda dupla onda.
  • Alta resolução 10um para chip 01005 & IC com 0.3mm pitch
  • Algoritmo de análise de solda
  • Plataforma de granito rígida e estável
  • Servo motor de alta precisão X / Y com fuso de esferas e guia linear
  • Função de análise de dados SPC potente, incluindo relatório de defeitos, análise estatística de falso defeito, monitoramento da qualidade do processo de produção
AOI - Sistema de Inspeção Òtica Offline Z430 AOI - Sistema de Inspeção Òtica Offline Z430




Sistema de fonte de luz de três cores

Sistema de fonte de luz de três cores é especialmente projetado para inspeção de PCBA. Projeto de arquitetura óptica profissional garante a uniformidade da distribuição de luz dentro de cada campo de visão da câmera, o que reduz significativamente a taxa de defeitos falsos, enquanto assegura a captura dos defeitos reais.




Z-430 Offline Automated Optics Inspection Machine

Plataforma de granito de alta estabilidade


Usando o granito como plataforma básica, melhora a estabilidade e a precisão mecânica do equipamento e garante a inspeção precisa de defeitos.

AOI - Sistema de Inspeção Òtica Offline Z430

Fixação automática da placa


Através do mecanismo de fixação de placas, a carga da PCB para testes é bem mais rápida e segura.

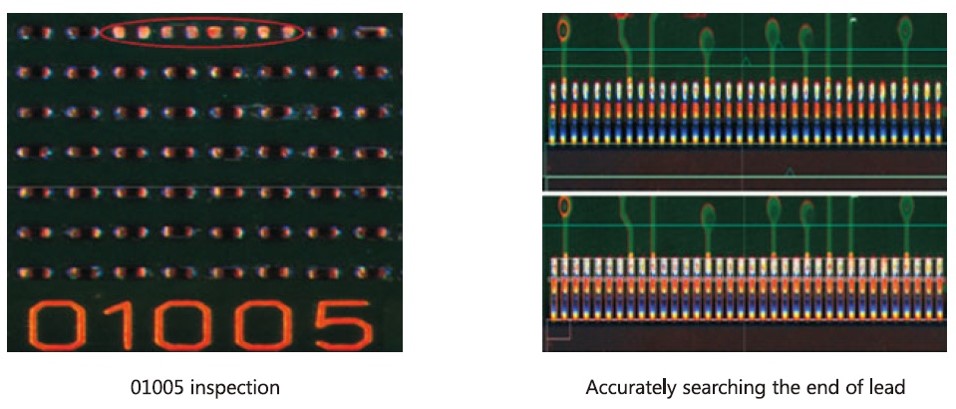

Inspeção em chip 01005 (opção) e Fine Pitch IC

Z-430 adota a mais alta resolução de 10μ, equipado com câmera industrial de alta definição, que garantem a inspeção em 01005/03015 e IC Fine Pitch. Consegue localizar precisamente o PAD de componentes pequenos e também o corpo, e inspecionar a solda.
AOI - Sistema de Inspeção Òtica Offline Z430

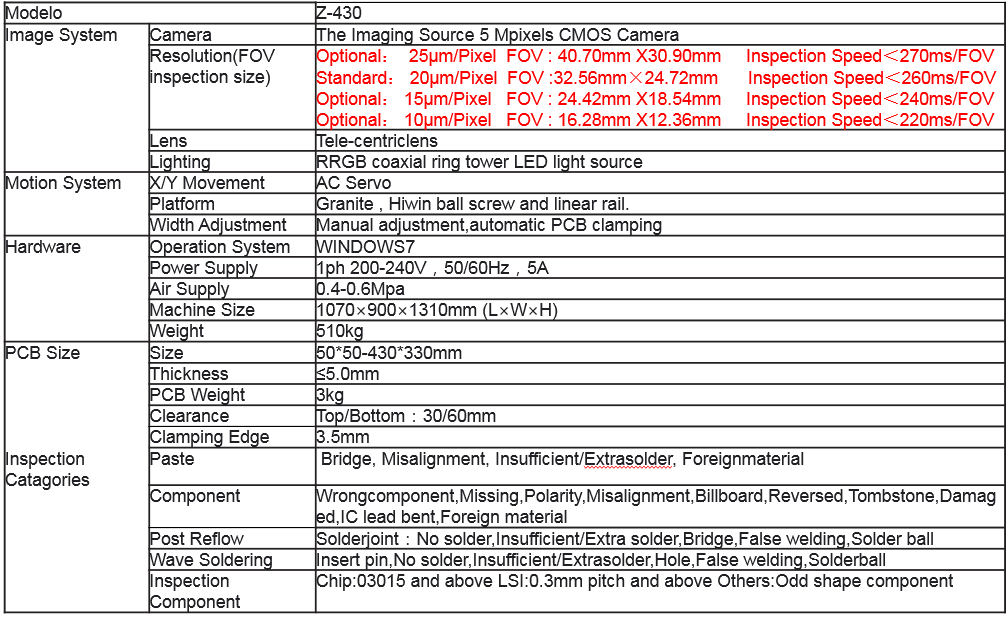

Software e Especificações

Z-430 Offline Automated Optics Inspection Machine

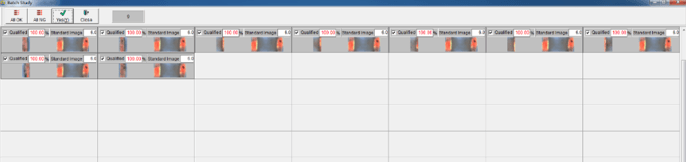

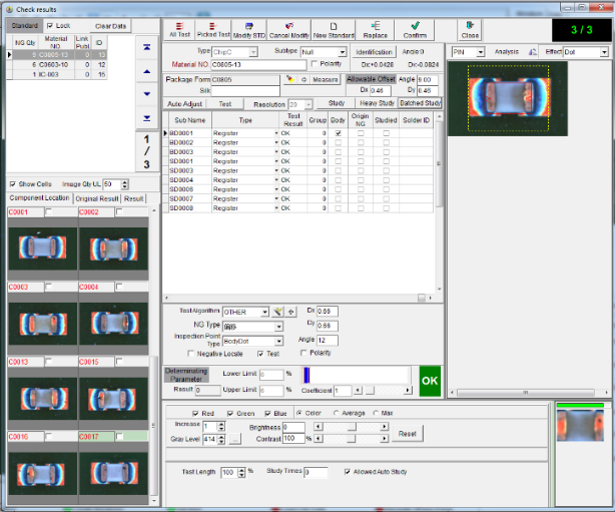

Após o teste do programa, existem ferramentas para reportar falhas.
AOI - Sistema de Inspeção Òtica Offline Z430




Configuração Padrão

AOI - Sistema de Inspeção Òtica Offline Z430
