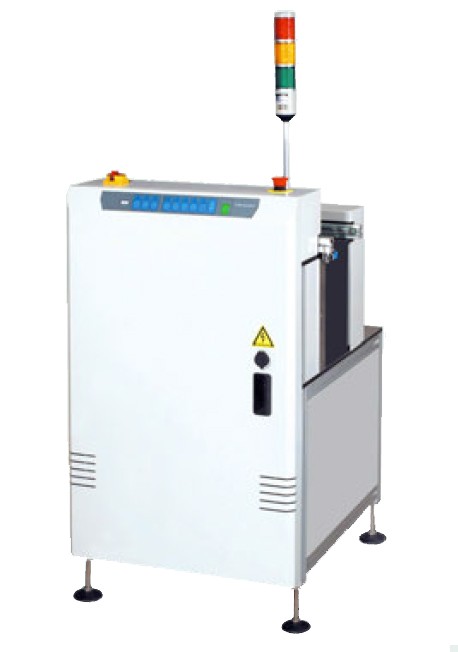

Carregador de placas a vácuo - Magazine Loader

Carregador de placas a vácuo




Este equipamento – VACUUM LOADER - é utilizado para alimentar a sua linha de montagem SMD automaticamente com placas nuas, empilhadas no equipamento e trazidas para a linha usando pipetas de sucção. As placas são sugadas da pilhas e colocadas no transportador do equipamento, que se comunica com a próxima máquina na linha de montagem via SMEMA. Cada vez que o equipamento seguinte solicita uma placa, o VACUUM LOADER fornece uma placa nua imediatamente.


Funcionalidade Padrão

  • Controle por PLC – programável.
  • Número de placas empilháveis é mais alto que com magazines.
  • Sensor que sinaliza pilha de placas vazia.
  • Posicionamento flexível das pipetas de sucção.
  • Porta de carregamento de placas frontal de uso conveniente.
  • Torre de Sinalização Verde / Vermelho / Amarelo.
  • Ajuste de largura por fusos sem fim, garantindo precisão e paralelismo de conveyors.
  • Funções de controle por painel de membrana de toque suave, com LEDs.
  • Função de by-pass (ou pass-through) que possibilita que o equipamento seja colocado em serie com um equipamento anterior a ele, e deixe a placa passar sem retirar da pilha de placas.
  • Estrutura sólida para prevenir deslocamentos indesejados.
  • Interface compatível com SMEMA.



Altura do transporte / correia 900 ±30 mm
Direção de Transporte Esquerda para Direita
Lado da operação:  Frontal
Trilho fixo:  Frontal
Interface:  SMEMA
Correia  ESD (plana ou circular)
Velocidade da Correia 0,5 a 20 m/min
Borda da Placa  3mm
Alimentação AC  220 VAC / 60Hz / Monofásico
Potência  150W
Ar Comprimido  6 bar
Consumo de Ar Comprimido  Máximo de 10 litros / minuto
Diâmetro de Pipetas de vácuo  15mm (ou especificar)
Espessura da placa  0,6 a 4 mm
Capacidade da pilha de placas 240mm / espessura da PCB (ou especificar)




  • Cabo Smema.
  • Outras pipetas de sucção.
  • Capacidade total de magazines dimensionável.
  • Controle por Touch Screen.
  • Mudanças adicionais para ajustes a regras de segurança específicas.
  • Outras: especificar.



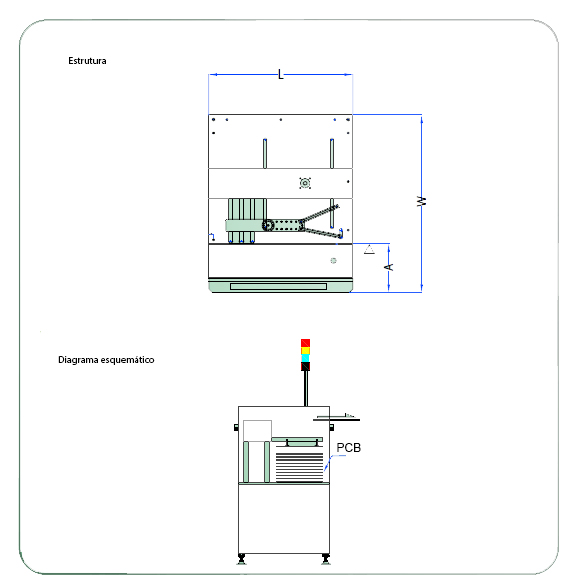

  LDV330L LDV460XL
Dimensões (L x W x H) 650 x 730 x 1035 800 x 800 X 1035
Peso 200kg 240kg
Comprimento da PCB 50mm - 380mm 50mm - 530mm
Largura da PCB 50mm - 330mm 50mm - 460mm
Espessura da PCB 0.6mm - 4.0mm 0.6mm - 4.0mm
Distância do conveyor fixo para frente 340mm 340mm




A embalagem internacional é feita para suportar umidade entre outros problemas encontrado em transporte marítimo. Utilizamos embalagem a vácuo de alta qualidade
