Carregador de placas - Magazine Loader

Mais Imagens

Carregador de placas - Magazine Loader
R$0,00

Disponibilidade: Sem estoque


Este equipamento – LOADER - é utilizado para alimentar a sua linha de montagem SMD automaticamente com placas, descarregadas cuidadosamente de magazines, e inseridas no transportador da máquina seguinte no processo produtivo. Cada vez que o equipamento seguinte solicita uma placa, o LOADER fornece uma placa imediatamente.

Descrição

Detalhes

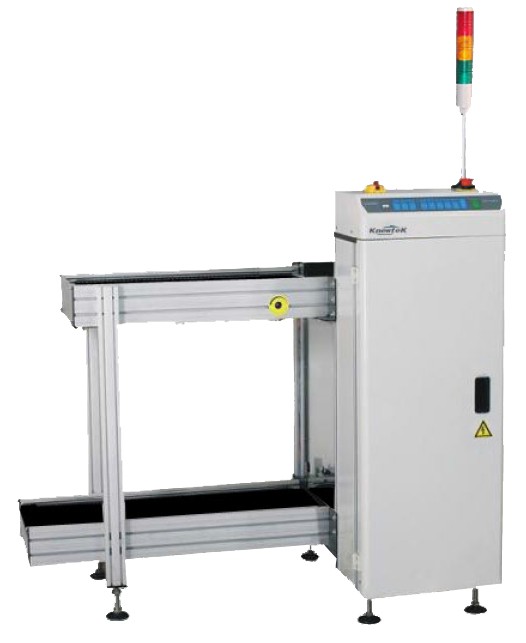

Carregador de placas - Magazine Loader


Carregador de placas




Este equipamento – LOADER - é utilizado para alimentar a sua linha de montagem SMD automaticamente com placas, descarregadas cuidadosamente de magazines, e inseridas no transportador da máquina seguinte no processo produtivo. Cada vez que o equipamento seguinte solicita uma placa, o LOADER fornece uma placa imediatamente.


Funcionalidade Padrão

  • Controle por PLC – programável.
  • Distância entre placas no magazine é selecionável / programável.
  • Torre de Sinalização Verde / Vermelho / Amarelo
  • Troca de magazines automática.
  • Plataforma flexível compatível com os magazines padrões de mercado.
  • Posição do “pusher” é regulável para sempre pressionar no centro da placa.
  • Pressão regulável para o “pusher” de placas.
  • Funções de controle por painel de membrana de toque suave, com LEDs.
  • Alinhamento automático do magazine por sistema pneumático.
  • Estrutura sólida para prevenir deslocamentos indesejados.
  • Interface compatível com SMEMA.




Altura do transporte / correia 900 ±30 mm
Direção de Transporte Esquerda para Direita
Lado da operação:  Frontal
Trilho fixo:  Frontal
Interface:  SMEMA
Tempo de Carregamento  ±6 segundos
Tempo de Troca de Magazine ±30 segundos
Pitch / Distância de placas  10, 20, 30, 40mm (outras)
Número de magazines

1 magazine no elevador

1 magazine no conveyor superior

2 magazines cheios de placas no conveyor inferior.

Alimentação AC  220 VAC / 60Hz / Monofásico
Potência  350W
Ar Comprimido  6 bar
Consumo de Ar Comprimido  Máximo de 10 litros / minuto




  • Cabo Smema
  • Magazines (fixos e com largura ajustável)
  • Capacidade total de magazines dimensionável.
  • Controle por Touch Screen.
  • Mudanças adicionais para ajustes a regras de segurança específicas.
  • Outras: especificar.



  LDB250M LDB330L LDB390LL LDB460XL

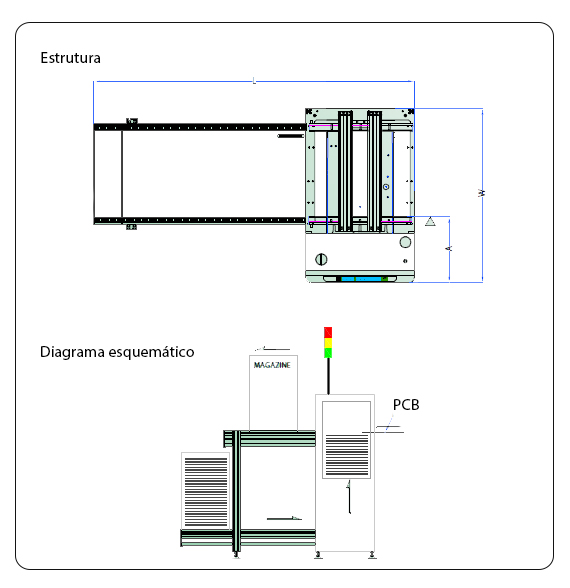

Dimensões (L x W x H) 1330x 765 x 1250 1650 x 845 x 1250 1800x 910 x 1250 1800 x 910 x 1250
Peso 140kg 180kg 220kg 240kg
Tamanho PCB 50mm - 330mm 50mm - 445mm 50mm - 530mm 50mm - 530mm
Largura da PCB 50mm - 250mm 50mm - 330rnm 50mm - 390nm 50mm - 460mm
Espessura da PCB 0.6mm - 4.5mm 0.6mm - 4.5mm 0.6mm - 4.5mm 0.6mm - 4.5mm
Dimensão dos Magazine (max.) 355 x 320 x563 460 x 400x563 535 x 460 x 573 535 x 530 x 570
Distância do conveyor fixo para frente 340mm 340mm 340mm 340mm




A embalagem internacional é feita para suportar umidade entre outros problemas encontrado em transporte marítimo. Utilizamos embalagem a vácuo de alta qualidade
