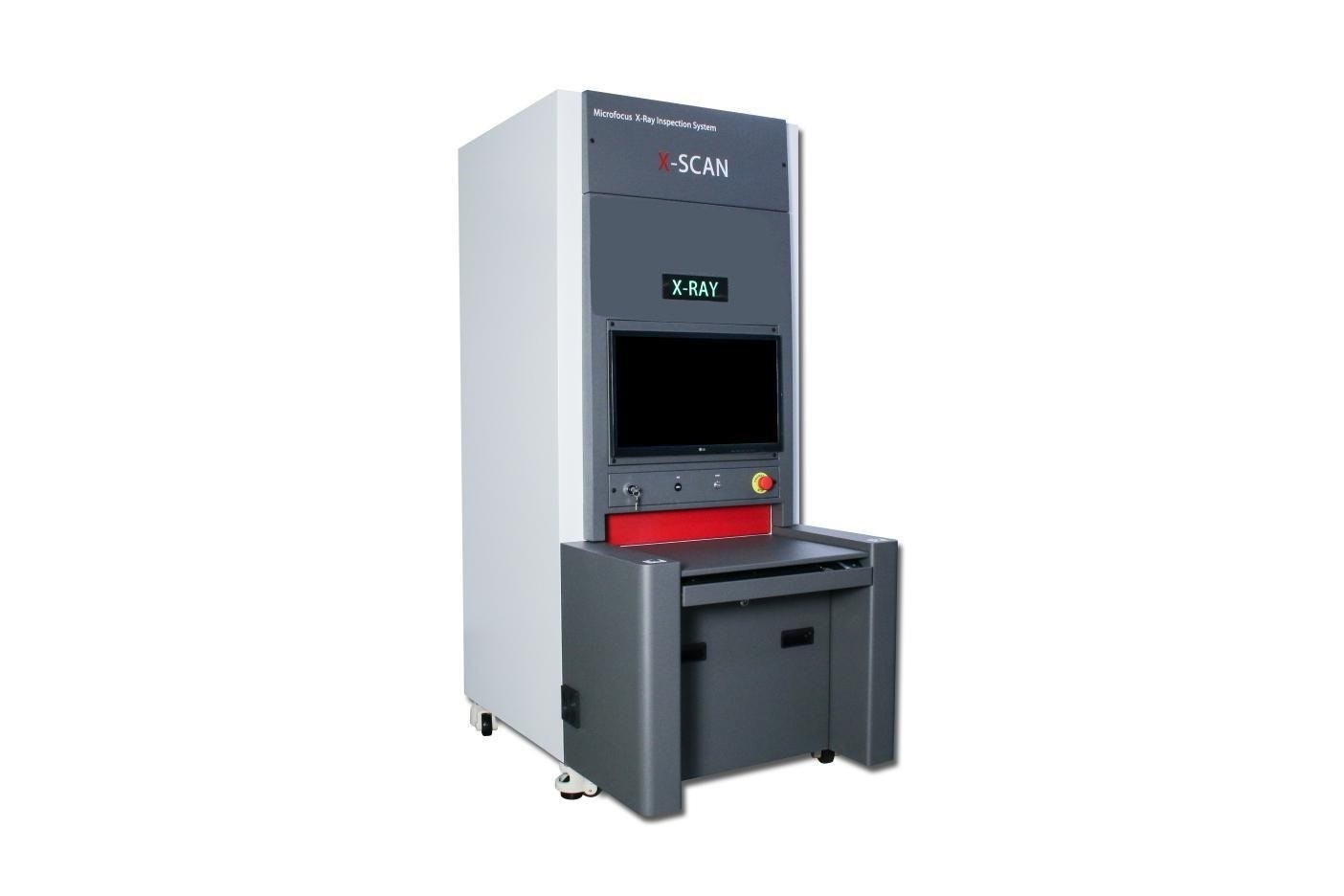

Contador de Componentes por Raio X - X1000

Mais Imagens

Contador de Componentes por Raio X - X1000
R$0,00

Disponibilidade: Sem estoque


O contador de componentes Micro-Focus X-RAY é usado principalmente para a contagem rápida, de alta performance, de componentes SMD, sem precisar desenrolar o carretel. Baseia-se na ideia e padrão de indústria 4.0. Com a tecnologia de imagem por raios X, pode detectar os componentes numa única imagem, e conta-los de forma rápida e precisa.
  • Conta chips ou CIs,
  • Rápido: Carretéis com quantidade entre 0 e 100.000 componentes ==> aprox 15 segundos
  • Carreteis / Tapes 7 a 17 polegadas, bandejas JEDEC, etc.
  • Software Inteligente: inteligência artificial, com algoritmos proprietários.
  • Interface com ERP
  • Produtos comprovados:Dell, Foxconn, Acer, HuaWei, NVidia, Lenovo, SCI-Sanmina, Gigabyte, TP-Link, Flextronics, Delta, Sony, ZT, entre muitos outros.
Descrição

Detalhes



Contador de Componentes por Raios X - X1000





Características Principais

  1. Algoritmo de contagem totalmente automatizado baseado em Deep Leaming.
  2. Nenhum procedimento de "teaching" de peças, o usuário pode usá-lo diretamente.
  3. Banco de dados de contagem acumulado compartilhado em rede.
  4. Quanto mais dados, mais confiáveis ​​e mais precisos.

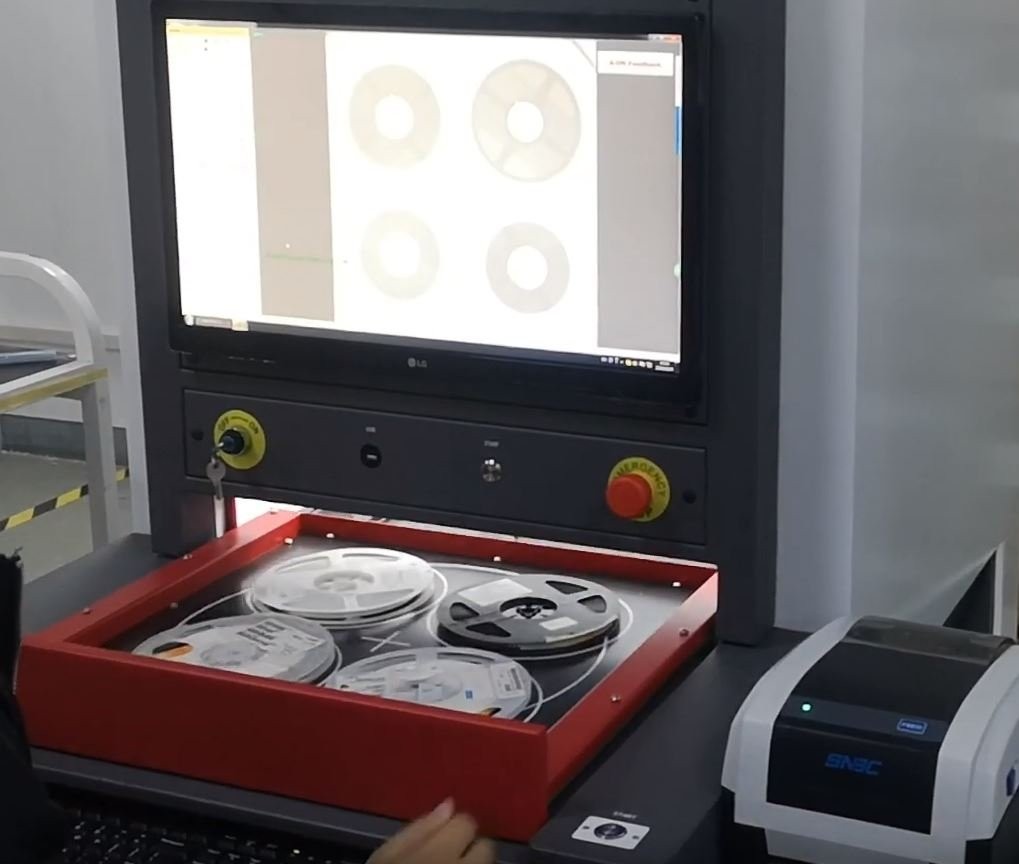

  5. Possibilidade de contar 4 carretéis de 7 polegadas de uma vez.
  6. Software fácil de utilizar:excelente experiência do usuário.
  7. Suporte técnico continuo e de alto nível.
  8. Extremamente confiável, excelente repetibilidade




Por que nosso contador MICRO-FOCUS X-RAY é a melhor opção ?

  • Outros contadores dão muito trabalho ao usuário, e a contagem é dependente da capacidade do usuário.
  • Utiliza código de barras de maneira inteligente
  • Usa inteligência artificial para reconhecer componentes e aplica algoritmo automaticamente.
  • Usa banco de dados centralizado para compartilhar todo os resultados e informação de contagem, separados por usuário

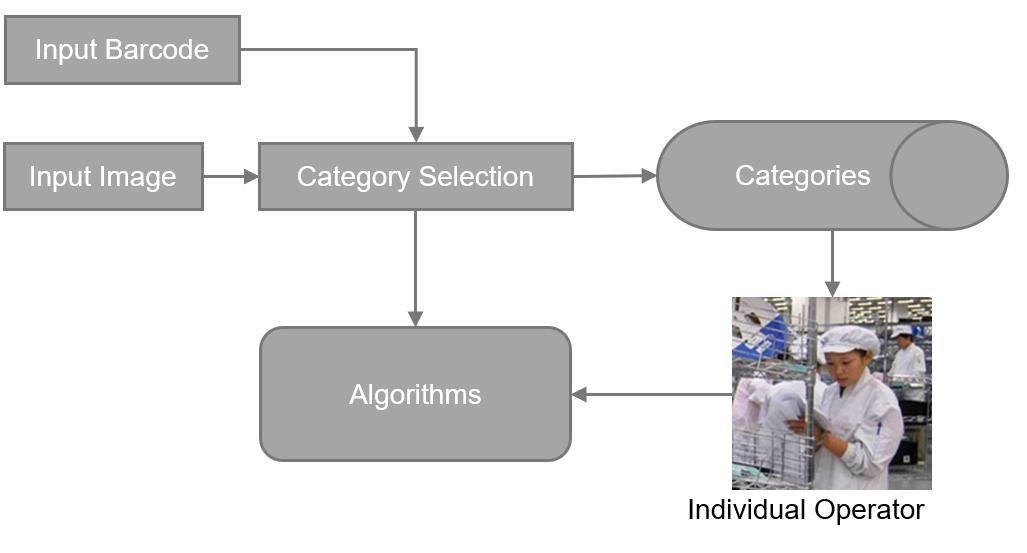

Outras empresas fazem assim...

Contador de Componentes por Raios X - X1000

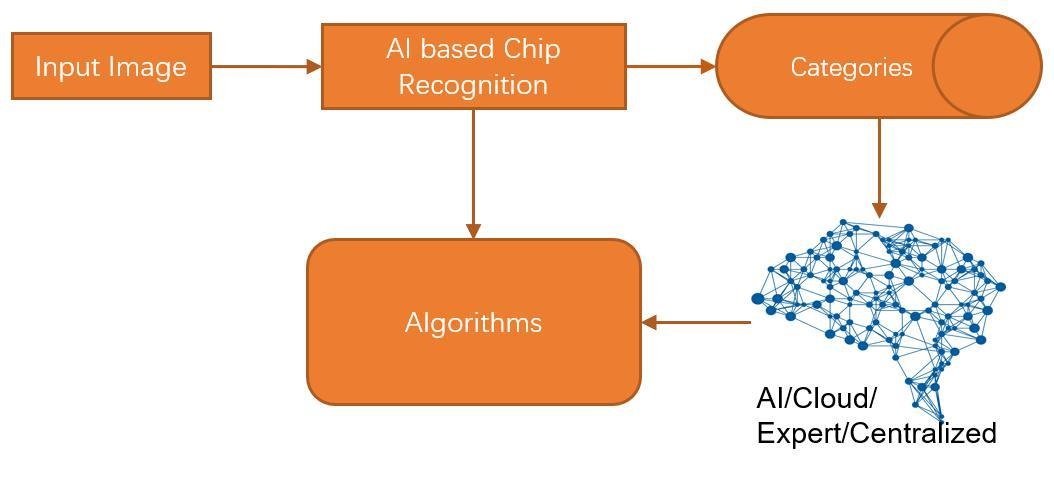

O nosso, é automático.

Contador de Componentes por Raios X - X1000

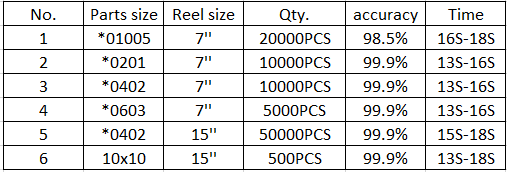

Resultado dos testes

O tempo de contagem e a precisão de vários tamanhos de bandejas são os seguintes:


Contador de Componentes por Raios X - X1000

Dependendo da quantidade de material, a eficiência do tempo variará ligeiramente. A eficiência será melhorada à medida que o banco de dados de nuvem ou software for atualizado.




Contador de Componentes por Raios X - X1000

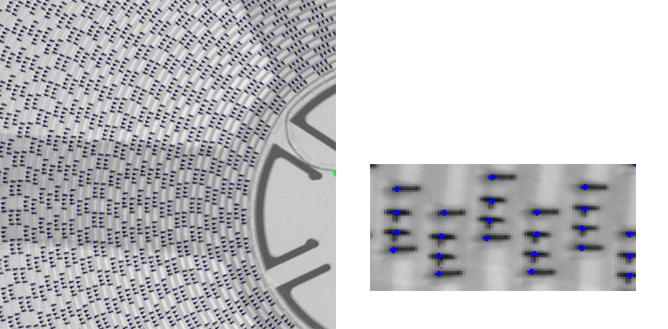

Algoritmo avançado para diferenciar componentes sobrepostos na imagem

Contador de Componentes por Raios X - X1000

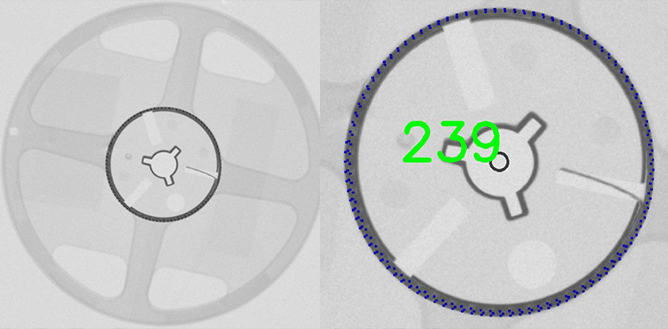

Mesmo fitas com uma pequena quantidade de peças é contável (0201) de forma confiável



Contador de Componentes por Raios X - X1000

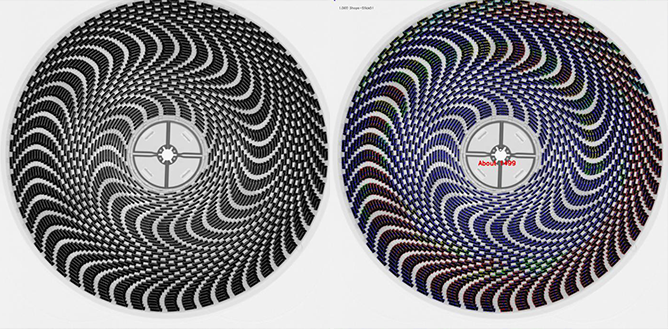

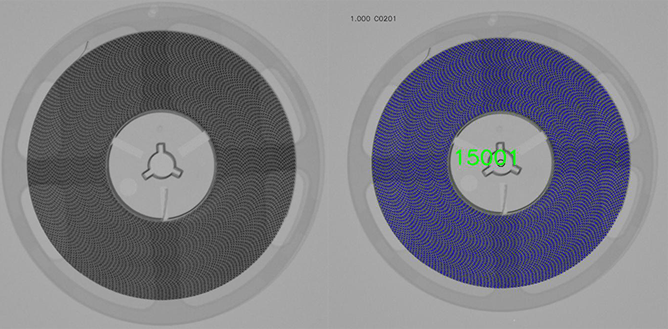

Carretel Completo (0201): OK



Contador de Componentes por Raios X - X1000

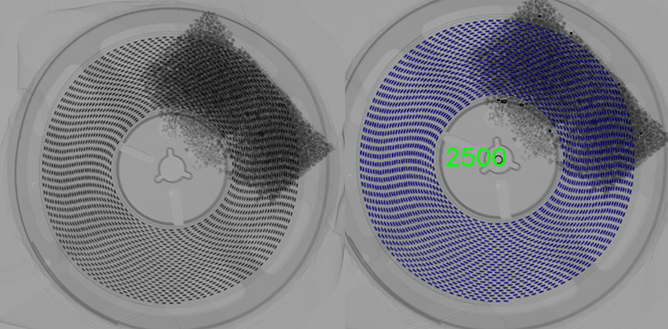

Fitas embaladas com dissecantes / silica gel : OK



Contador de Componentes por Raios X - X1000

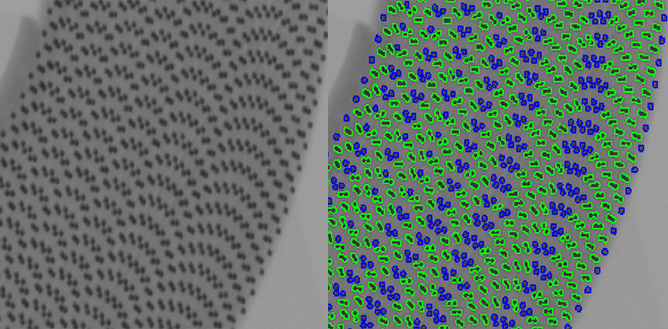

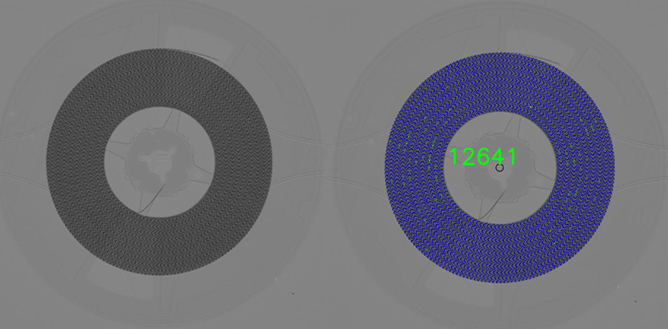

Contagem de 01005: OK



Contador de Componentes por Raios X - X1000

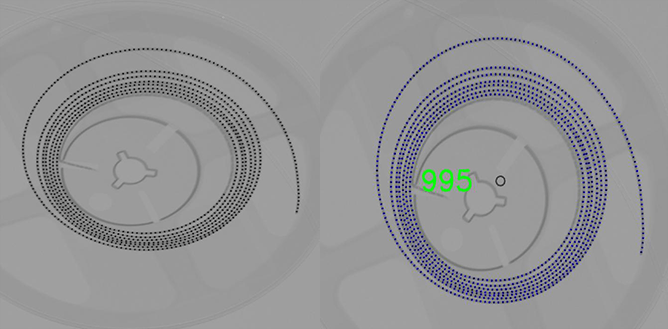

Chips dispersos são contáveis



Contador de Componentes por Raios X - X1000

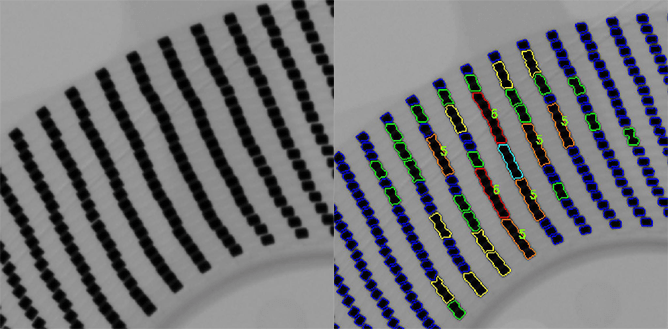

Contagem precisa para chips sobrepostos na imagem



Contador de Componentes por Raios X - X1000

CIs complexos: OK



Contador de Componentes por Raios X - X1000

Técnica de contagem proprietária de alta precisão.



Contador de Componentes por Raios X - X1000

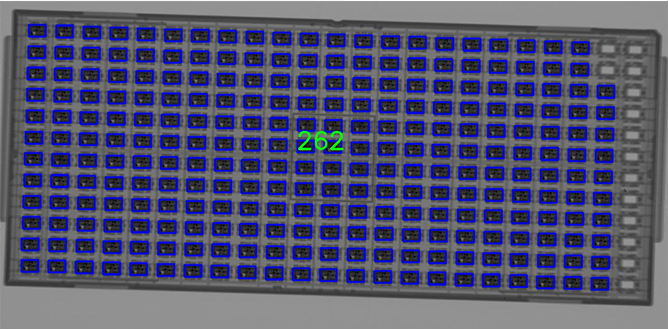

JEDEC: OK




E relativo ao suporte de HARDWARE, como toda máquina pode um dia necessitar de suporte e manutenção, você terá a AllPoint com especialistas, e estoque local estatístico de peças de reposição para ajuda-lo.



 Dimensões  0.8 x 1.26 x 1.92 m
 Peso  1400Kg
 Alimentação  AC220V±10% 50/60Hz
 Potência  Max 1.5KW
 Carregamento  Manual
 Marca do tubo de Raio-X  America VJ
 Tensão máxima do tubo  80KV
 Corrente máxima do tubo  700 µA
 Tamanho do ponto focal  30 µm
 Marca do Detector  Germany IRay
 Área de imagem  427 x 427 mm
 Tamanho do pixel  139µm
 Matriz de pixels  3072*3072 pixels
 Escala de cinza  16 bits
 Tamanho máximo   17 polegadas
 Tamanho mínimo   7 polegadas
 Espessura máxima  85 mm
 Espessura mínima  3 mm
 Tamanho de peças mínimas  01005
 Rapidez  Appr. 15 segundos por fita
 Precisão  >99.99%
 Leitura de código de barras  Pode ser equipado com código de barras, scanner de código QR
 Impressão de etiquetas  Pode imprimir o código do material e contar os resultados em tempo real
 Suporte de peças  Resistor, capacitor, indutor, cristal, LED, diodo, triodo, CI, etc.
 Programas  Suporte para salvar automaticamente estatísticas, imagens e resultados em vários formatos
 Interface  ERP, etc.
 Radiação  < 1 µSv/Hour




Configuração do Computador


 CPU equipada com INTEL ≥i7-7700K  Memory ≥8GB
 Armazenamento de dados: SSD de 128G + Disco Rígido de 4TB  WIFI support
