Descarregador de placas - Magazine Unloader

Mais Imagens

Descarregador de placas - Magazine Unloader
R$0,00

Disponibilidade: Sem estoque

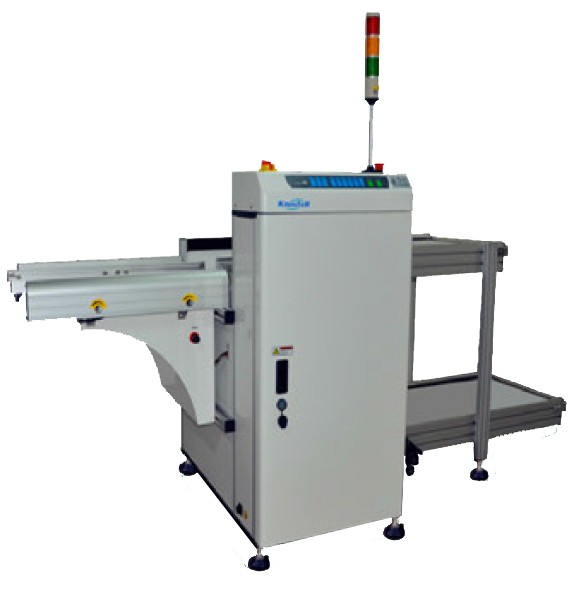

Este equipamento – UNLOADER - é utilizado para descarregar a sua linha de montagem SMD automaticamente, arrumando suas placas montadas descarregadas cuidadosamente em magazines.

O equipamento coleta placas do equipamento anterior e, com um dispositivo pressionador, empurra as placas uma a uma para dentro de um slot de um magazine.

Descrição

Detalhes



Descarregador de placas - Magazine Unloader


Descarregador de placas




Este equipamento – UNLOADER - é utilizado para descarregar a sua linha de montagem SMD automaticamente, arrumando suas placas montadas descarregadas cuidadosamente em magazines. O equipamento coleta placas do equipamento anterior e, com um dispositivo pressionador, empurra as placas uma a uma para dentro de um slot de um magazine.

Funcionalidade Padrão

  • Controle por PLC – programável.
  • Distância entre placas no magazine é selecionável / programável.
  • Torre de Sinalização Verde / Vermelho / Amarelo
  • Troca de magazines automática.
  • Plataforma flexível compatível com os magazines padrões de mercado.
  • Largura de conveyor ajustável facilmente.
  • Posição do “pusher” é regulável para sempre pressionar no centro da placa.
  • Pressão regulável para o “pusher” de placas.
  • Funções de controle por painel de membrana de toque suave, com LEDs.
  • Alinhamento automático do magazine por sistema pneumático.
  • Estrutura sólida para prevenir deslocamentos indesejados.
  • Interface compatível com SMEMA.



Altura do transporte / correia 900 ±30 mm
Direção de Transporte Esquerda para Direita
Lado da operação:  Frontal
Trilho fixo:  Frontal
Interface:  SMEMA
Correia do Transportador ESD, circular ou plana
Velocidade do Transportador  16m/min
Tempo de Descarregamento ±6 segundos
Tempo de Troca de Magazine  ±30 segundos
Pitch / Distância de placas  10, 20, 30, 40mm (outras)
Número de magazines

1 magazine no elevador

1 magazine no conveyor superior

2 magazines cheios de placas no conveyor inferior.

Alimentação AC  220 VAC / 60Hz / Monofásico
Potência  350W
Ar Comprimido  6 bar
Consumo de Ar Comprimido  Máximo de 10 litros / minuto




  • Ventiladores de Resfriamento
  • Cabo Smema
  • Magazines (fixos e com largura ajustável)
  • Capacidade total de magazines dimensionável.
  • Controle por Touch Screen.
  • Mudanças adicionais para ajustes a regras de segurança específicas.
  • Outras: especificar.

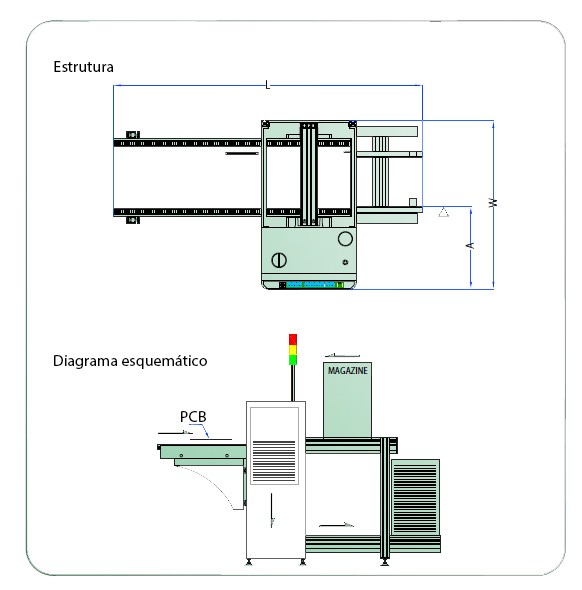

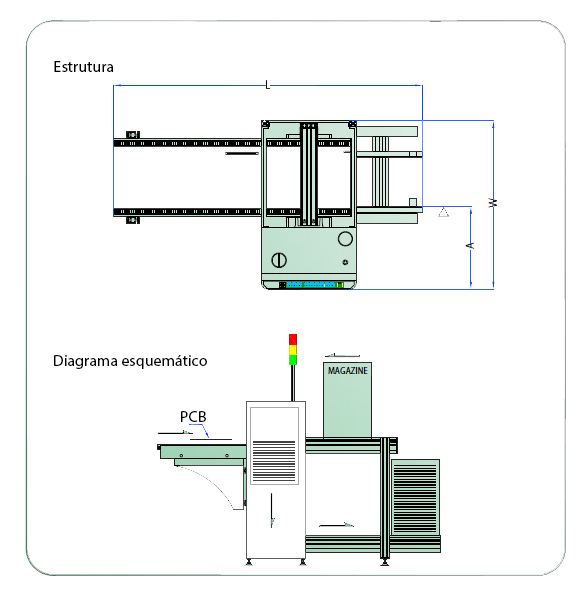

  ULDB250M ULDB330L ULDB390LL ULDB460XL
Dimensões (L x W x H) 1930 x 760 x 1250 2220 x 845 x 1250 2660 x 909 x 1250 2660 x 979 x 1250
Peso 160kg 190kg 230kg 260kg
Tamanho PCB 50mm - 330mm 50mm - 445mm 50mm - 530mm 50mm - 530mm
Largura da PCB 50mm - 250mm 50mm - 330mm 50mm - 390mm 50mm - 460mm
Espessura da PCB 0.6mm - 4.5mm 0.6mm - 4.5mm 0.6mm - 4.5mm 0.6mm - 4.5mm
Dimensão dos Magazine (max.) 355 x 320 x 563 460 X 400 x 563 535 x 460 x 570 535 x 530 x 570
Distância do conveyor fixo para frente 364mm 364mm 364mm 364mm
