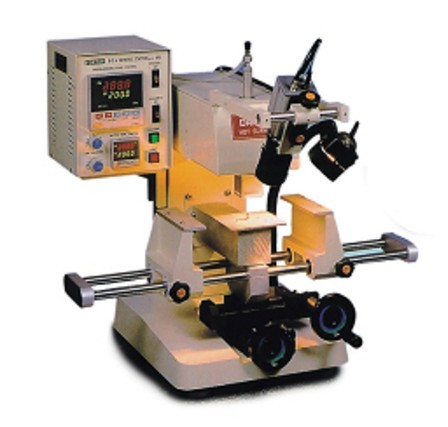

Estação de Retrabalho BGA-935

Mais Imagens

Estação de Retrabalho BGA-935
R$0,00

Disponibilidade: Sem estoque

Fácil operar e alto desempenho é o que BGA-935 BL é famoso. Equipado com Bicos e dispositivo de controle de temperatura precisa, BGA-9358L é popular nos departamentos de RMA e Campo de telefone móvel.

3 minutos de configuração no controlador do microprocessador, BGA- 935 procederá o trabalho com precisão à soldagem do BGA e desoldagem.

Descrição

Detalhes



ESTAÇÃO DE RETRABALHO

Fácil operar e alto desempenho é o que BGA-935 BL é famoso. Equipado com Bicos e dispositivo de controle de temperatura precisa, BGA-9358L é popular nos departamentos de RMA e Campo de telefone móvel.

3 minutos de configuração no controlador do microprocessador, BGA- 935 procederá o trabalho com precisão à soldagem do BGA e desoldagem.

Função poderosa: Solda rápida e proteger a segurança componentes




  • Projeto único para o guia forçada ajustável de ar quente
  • Característica de grande volume (250 L / min), de baixa pressão (0,22 kg / cm2), a baixa temperatura (220 ° C) refundição completa garante fichas BGA eletricidade e excelente qualidade de solda.
  • Utilização de ventilador de ar tipo de pressão silenciosa e baixa permitir a regulação do ventilador silencioso, o fluxo de ar pode ser regulado para 250 l / min o máximo.
  • Centro de apoio rodada multibraço de ar quente é especialmente útil para tamanho grande PCB e BGA localizado no centro de PCB. Evite solda fria e situação IC-drop.
  • Perfil de temperatura do aquecedor de ar quente inferior pode atingir até 300 ° C, crítico para a tamanho grande de placa mãe. Enquanto isso, aquecedor superior pode ser definido como o trabalho sincronizado ou independente.

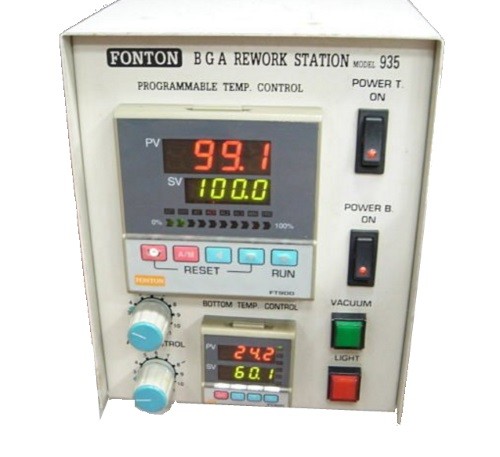

Sistema de controle de temperatura programável faz excelente perfil




  • Construído autorização de exibição refluxo itinerário controlar claramente a condição de refluxo. Com a bomba de vácuo, pode retirar o SMD automaticamente.
  • A temperatura do ar quente é estável e a precisão da temperatura é a ± 0,1 ° C. Existem duas unidades de temperatura de ° C e ° F para a escolha. Equipado com três grupos de valor PID, um número de referência pode ser programado automaticamente, também pode ser memorizado e abastecido.
  • Sistema de feedback de alta velocidade, memória de temperatura do ar quente preciso.

Estrutura durável




  • Os três eixos XYZ tem a função de regulamentação detalhada ou pode localizar rapidamente. O bocal pode ser rodado livremente com uma gama de 360 °.
  • A estrutura principal é uma liga de alumínio com um tratamento térmico, o guia de esferas linear e pintado com pó de PP. Fácil manutenção, utilização durável e aparência bonita.
  • Eletricidade anti-estático e design fio totalmente moído. A especificação de eletricidade conforme normas MIL, UL, VDE.



Tensão principal 220 ± 10V AC
Consumo de energia Máx. 2100W
Temperatura predefinida do topo 50 ºC ~ 399 ºC (122 ºF ~ 750 ºF)
Aquecimento superior

1000W

Vazamento de Ar   250 l / min Máx. (Ajustável)
Bomba de vácuo   420mm Hg Máx.
Luz de trabalho 50W 12V
Capacidade do Tamanho do PCB

450 mm x 400 mm

Fonte de alimentação: 230 VAC / 50 Hz / 1 Ph
Dimensões 45 (W) x 55 (H) x 60 (D) cm
Peso

30kg




  • Estação de trabalho 935BL
  • 2 bocais de tamanho diferentes

Obs. A câmera é opcional






A embalagem internacional é feita para suportar umidade entre outros problemas encontrado em transporte marítimo. Utilizamos embalagem a vácuo de alta qualidade
