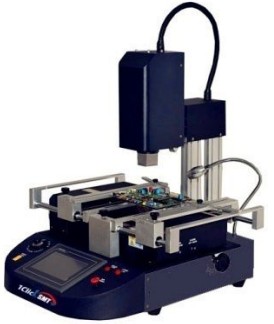

Estação de Retrabalho BGA - ECO-S550

Mais Imagens

Estação de Retrabalho BGA - ECO-S550
R$0,00

Disponibilidade: Sem estoque


ECONOMIA EM RETRABALHO

ECO-S550 é uma estação de retrabalho fácil de usar com controle por TOUCH SCREEN, 3 tipos individuais de aquecimento, aquecimento programável de TOP e BOTTOM, e apontador laser para facil posicionamento de placa e componente. Esta estação de retrabalho consegue antender muitos dos retrabalhos do dia a dia de uma oficina de retrabalho.

  • Alinhamento manual para posicionamento do componente, eliminando custos de sistemas óticos caros.
  • Sistema de ajust manual de X e Y
  • Sistema automático de eixo Z para remoção, posicionamento e solda de componente
  • Posicionamento por laser.
  • Sensor de temperatura / termopar.
  • Aquecimento inferior de 380 x 290mm.


Descrição

Detalhes

title


ESTAÇÃO DE RETRABALHO ECO-S550


ECO-S550: Estação de Retrabalho Fácil de Usar





ECONOMIA EM RETRABALHO

ECO-S550 é uma estação de retrabalho fácil de usar com controle por TOUCH SCREEN, 3 tipos individuais de aquecimento, aquecimento programável de TOP e BOTTOM, e apontador laser para facil posicionamento de placa e componente. Esta estação de retrabalho consegue antender muitos dos retrabalhos do dia a dia de uma oficina de retrabalho.

  • Alinhamento manual para posicionamento do componente, eliminando custos de sistemas óticos caros.
  • Sistema de ajust manual de X e Y
  • Sistema automático de eixo Z para remoção, posicionamento e solda de componente
  • Posicionamento por laser.
  • Sensor de temperatura / termopar.
  • Aquecimento inferior de 380 x 290mm.

CARACTERÍSTICAS PRINCIPAIS DA ECO-S550

  1. Adota sistema deslizante linear em todos os três eixos (X, Y e Z) e pode fazer o ajuste fino com precisão de posicionamento, perfeito e rapido.
  2. Equipado com com interface de painel de toque - TOUCH SCREEN - e PLC de controle para garantir que funciona de forma estável e confiável. Pode armazenar múltiplos perfis de temperatura e perfis de usuários. Os perfis de temperatura são exibidos na tela. A proteção por senha também está disponibilizada para maior controle de usuários e segurança.
  3. Três zonas de temperatura aquecem a placa de forma independente, com ar quente no parte superior e inferior além de IR inferior. Controle preciso da temperatura: ± 2°C. Os sistemas superior e inferior permitem ajuste de posicionamento para cima e para baixo. A parte superior e aquecedores da parte inferior pode ser ajustados em vários segmentos, e com controle simultaneo para fazer perfis perfeitos. A zona IR pode ser ajustada com controle de potência em função dos requisitos do perfil.
  4. O bocal de ar quente pode ser girado em 360 graus, e o aquecedor de IR na parte inferior aquece a placa uniformemente
  5. O termopar tipo K controla a temperatura com loop fechado preciso.
  6. A PCB é posicionada por slot em forma de V. Os adaptadores universais são flexíveis e convenientes, além de evitar qualquer dano ou deformação da PCB. O posicionamento é adequado para praticamente todos os tamanhos de BGA.
  7. Sistema de resfriamento da placa incluso e eficiente
  8. Bomba de vácuo inclusa para fácil remoção de componentes, de forma automática
  9. Função de alarme para alertar operador que a operação foi concluida
  10. Sistemas de segurança aprovados com selo CE. Botão de emergência para rápido desligamento do equipamento em casos de acidentes inesperados.
A confiabilidade da ECO-S550 garante a qualidade, funcionamento estável e retorno de investimento rápido.

CONFIABILIDADE

O design do produto é amigável, baseado em feedback de milhares de clientes exigentes, que querem um equipamento sofisticado e simultaneamente fácil de usar, por qualquer operador. A interface integrada e simples, traz prazer de trabalhar para os operadores. Não há necessidade de equipamento extra, ou de ligação com ar comprimido. Apenas a alimentação AC em si já é suficiente. Dentro de 2 horas de treinamento, o operador normalmente se torna apto a entender e operar a ECO-S550.



Sistema de ajuste de posicionamento da placa para retrabalho

Sistema de ajuste de posicionamento da placa para retrabalho.

A placa é posicionada por braços com ranhuras em V, ou por bracos que facilitam o posicionamento de placas com formatos os mais diferentes possíveis. Os dispositivos disponíveis também evitam a deformação da placa, podendo também ser usado para componentes de diversos tamanhos. Placas de 20x20mm até 370x370mm podem ser acomodadas facilmente.

Zonas com controle de temperatura independentes

Zonas com controle de temperatura independentes.

O sistema de aquecimento e posicionamento do componente sã integradas na cabeça superior do equipamento. O sistema tem diversos tipos de nozzles, todos eles podendo ser rotacionados por 360°, e com troca rápida e simples. Nozzles customizados também podem ser fornecidos de acordo com o projeto do cliente.
A montagem é protegida por sensor de pressão duplo para evitar danos ao BGA por pressão excessiva.
Sistema laser para apontar o local do compoente / placa facilita ainda mais a utilização e ajuste.

Sistema de resfriamento potente e rápido

Sistema de resfriamento potente e rápido.

O sistema de resfiamento é potente e rapidamente resfria a placa e o aquecimento IR inferior, evitando deformação da placa e facilitando a formação da camada intermetálica da solda.

Ajuste de fluxo de ar na zona superior

Ajuste de fluxo de ar na zona superior.

O ajuste de fluxo de ar na zona superior é feito por meio de um botão rotativo preciso. Existe a necessidade de ajuste do fluxo de ar principalmente para componentes pequenos, microBGAs, para evitar seu deslocamento.

Termopar para auxiliar no controle de temperatura

Termopar para auxiliar no controle de temperatura.

Termopar K para auxiliar no controle de temperatura, permitindo fazer medições de temperatura com precisão.

Interface-Homem Máquina de simples operação

Interface-Homem Máquina de simples operação.

Touch Screen de alta definição controlada por PLC, sistema microprocessado inteligente, permite ao operador operar o sistema com facilidade e armazenar diversos perfis de temperatura referentes a seus retrabalhos, e recuperá-los no futuro, sem necessidade de refaze-los a cada necessidade de retrabalho de um tipo de placa / BGA.

Controle de Temperatura e Perfis

Controle de Temperatura e Perfis.

O sistema tem 6 zonas de temperatura, podendo ser definida a temperatura para cada um dos 3 sistemas de aquecimento separadamente (superior, inferior e IR).

Proteção de Temperatura

Segurança: Proteção de Temperatura.

A estação ECO-S550 tem sistema que avisa o operador com alarmes sonoros das fazes importantes do processo. Os sistemas de aquecimento superior e inferior tem proteção de temperatura excessiva, com alarmes.

Conjunto completo de NOZZLES e pipetas de sucção

Conjunto completo de pipetas de sucção.

Acompanha o sistema nozzles e pipetas que se adaptam ao peso e tamanho dos BGA a serem retrabalhados.

Conjunto completo de NOZZLES/Bocais

Conjunto completo de NOZZLES/Bocais .

Para fornecer uma melhor distribuição de calor na área e componente retrabalhado, são providos vários nozzles de tamanhos distintos. Todos podem ser rotacionados 360°. Eles são construidos com material com imãs magnéticos para rápida e fácil troca. Tipos diferentes dos padrões podem ser projetados e fornecidos de acordo com requerimentos de clientes.



A Estação de Retrabalho atende às 3 leis da metalurgia e às exigências do IPC:

  • SOAK
  • TIME ABOVE LIQUID
  • DELTA T AT PEAK TEMPERATURE

estação de retrabalho e RETORNO DE INVESTIMENTO

Qual o tempo de RETORNO DE INVESTIMENTO ?

  • O tua empresa requer um baixo investimento, mas exige alta performance?
  • Quão alto será teu custo operacional?
  • Qual o tempo de ciclo para cada retrabalho?
  • Quanto você vai gastar com treinamento e suporte?
  • O pessoal de suporte tem experiência?
  • Quem vai dar suporte têm referências reais?

A Allpoint é uma das empresas mais respeitadas no Brasil pela sua experiência com retrabalhos complexos, e pode ajudá-lo a implantar seu laboratório ou célula de retrabalho.




Como toda máquina pode um dia necessitar de suporte, você terá a AllPoint com especialistas, e estoque local de peças de reposição para ajuda-lo.

A AllPoint influencia desde o design da máquina, sua importação, preparação de infraestrutura, instalação, treinamento, acompanhamento de produção, consultoria e treinamento em processo de soldagem.


ECO-S550 Specification
PCB Specification
PCB Size (Minimum) 20*20mm
PCB Size (Maximum Allowable) 380*380mm
PCB Size (Recommended Max.) 350*200mm
PCB Thickness 0.5mm-6mm
Component Specification
Component Size MAX 50*50mm MIN8*8mm
Minimum BGA Ball pitch 0.3mm
Placement Precision Manual Positioning
Heating System
IR Bottom-heater 380*290mm(2700W)
Component heater (Top) Hot Air 800W
Component heater (Bottom) Hot Air 1200W
Temperature Control K-Type Thermocouple; Closed Loop PID
Machine Specification
Main Power Source Single phase AC 220V 50/60Hz
Total Power Consumption 4800W
Machine Dimensions L630*W630*H750mm
Net Weight 50KG







A embalagem internacional é feita para suportar umidade entre outros problemas encontrado em transporte marítimo. Utilizamos embalagem a vácuo de alta qualidade
