Estação de Retrabalho BGA - Pro-660

Mais Imagens

Estação de Retrabalho BGA - Pro-660
R$0,00

Disponibilidade: Sem estoque

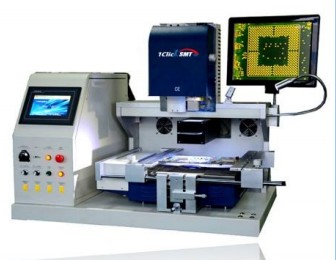

A estação de retrabalho Pro-660 é uma estação completa, com controle TOUCH SCREEN, 3 tipos de aquecimento controlados separadamente, aquecimento potente inferior por IR com 6 subdivisões e altura ajustável. Todos os tipos de aquecimento são programáveis de forma similar ao de um forno de refusão.

Possui sistema ótico de alinhamento de BGA com zoom de 50x, e uma capacidade superior de alinhar placa e componente de forma rápida e precisa. Ainda conta com um analisador de perfis de temperatura, fundamental para soldagem robusta e duradoura de um BGA, com 3 termopares, que pode ser utilizado em tempo-real.

Resumo de funções:

  • Programável por Touch Screen
  • Sistema de aquecimento potente, com 3 tipos, programável e flexível.
  • Sistema de alinhamento ótico com zoom de 50x.
  • Ajuste de posicionamento em X Y e θ, e ajuste fino com micrômetro.
  • Traçador de perfil de temperatura com 3 termopares.
  • Aquecimento inferior preparado para placas de até 400 x 350mm



Descrição

Detalhes



ESTAÇÃO DE RETRABALHO PRO-660


Pro-660: Estação de Retrabalho BGA Poderosa e Precisa




A estação de retrabalho Pro-660 é uma estação completa, com controle TOUCH SCREEN, 3 tipos de aquecimento controlados separadamente, aquecimento potente inferior por IR com 6 subdivisões e altura ajustável. Todos os tipos de aquecimento são programáveis de forma similar ao de um forno de refusão. Possui sistema ótico de alinhamento de BGA com zoom de 50x, e uma capacidade superior de alinhar placa e componente de forma rápida e precisa. Ainda conta com um analisador de perfis de temperatura, fundamental para soldagem robusta e duradoura de um BGA, com 3 termopares, que pode ser utilizado em tempo-real.

Resumo de funções:

  • Programável por Touch Screen
  • Sistema de aquecimento potente, com 3 tipos, programável e flexível.
  • Sistema de alinhamento ótico com zoom de 50x.
  • Ajuste de posicionamento em X Y e θ, e ajuste fino com micrômetro.
  • Traçador de perfil de temperatura com 3 termopares.
  • Aquecimento inferior preparado para placas de até 400 x 350mm

CONFIABILIDADE

O design do produto é amigável, baseado em feedback de milhares de clientes exigentes, que querem um equipamento sofisticado e simultaneamente fácil de usar, por qualquer operador. A interface integrada e simples, traz prazer de trabalhar para os operadores. Não há necessidade de equipamento extra, ou de ligação com ar comprimido. Apenas a alimentação AC em si já é suficiente. Dentro de 2 horas de treinamento, o operador normalmente se torna apto a entender e operar a Pro-660.

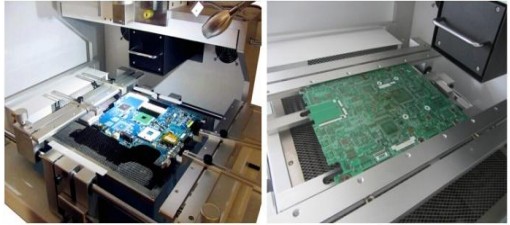

Sistema de ajuste de posicionamento da placa para retrabalho

Sistema de ajuste de posicionamento da placa para retrabalho.

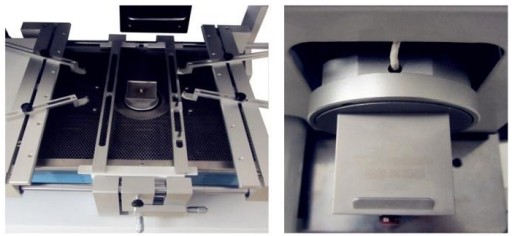

A placa é posicionada por braços com ranhuras em V, ou por bracos que facilitam o posicionamento de placas com formatos os mais diferentes possíveis. Os dispositivos disponíveis também evitam a deformação da placa, podendo também ser usado para componentes de diversos tamanhos. Placas de 20x20mm até 450x450mm podem ser acomodadas facilmente.

Zonas com controle de temperatura independentes

Zonas com controle de temperatura independentes.

Os sistemas de aquecimento são independentemente programáveis para que o técnico de processo possa atingir a curva de temperatura ótima para a aplicação. O preaquecimento IR dá a potência necessária para elevar a temperatura sem danos à placa mesmo no caso de massa témica elevada e placas multi-layer.

Projeto integrado e inteligente da zona de aquiecimento superior.

Projeto integrado e inteligente da zona de aquiecimento superior.

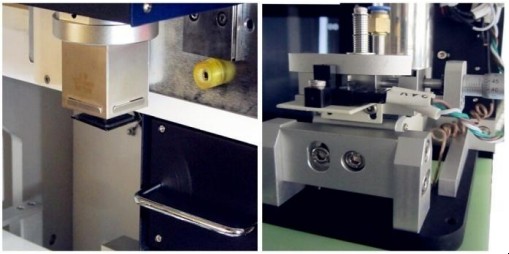

O sistema de aquecimento e posicionamento do componente são integradas na cabeça superior do equipamento. O sistema tem diversos tipos de nozzles, todos eles podendo ser rotacionados por 360°, e com troca rápida e simples. Nozzles customizados também podem ser fornecidos de acordo com o projeto do cliente.
A montagem é protegida por sensor de pressão duplo para evitar danos ao BGA por pressão excessiva.
Conta també com sistema a lase auxiliar para melhor posicionar / localizar os componentes, acelerando o processo de alinhamento.

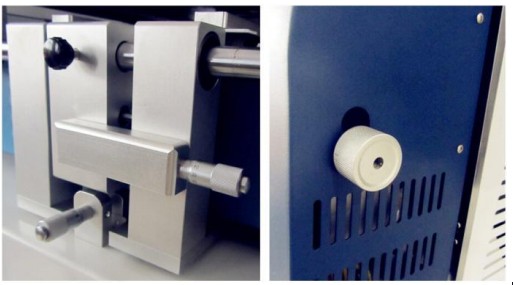

Micrômetros para ajuste fino de alinhamento de BGA.

Micrômetros para ajuste fino de alinhamento de BGA.

Ajuste de posicionamento em X Y e θ, e ajuste fino com micrômetro em X Y com precisão de 0.02mm.

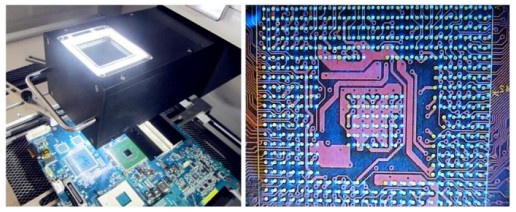

Sistema ótico de alinhamento de posição de BGA.

Sistema ótico de alinhamento de posição de BGA..

A estação de retrabalho utiliza um sistema de alinhamento ótico de duas cores. A imagem dos terminais do componente é mostrada em uma cor, e a imagem dos pads da placas em umea cor diferente. As imagens são superpostas. O operador através de ajuste fino, faz casar as duas imagens com facilidade e precisão em X Y e θ.
Ajuste de posicionamento em X Y e θ, e ajuste fino com micrômetro em X Y com precisão de 0.02mm.

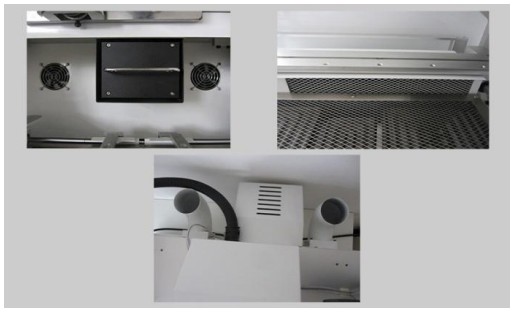

Sistema de resfriamento potente e rápido

Sistema de resfriamento potente e rápido.

O sistema de resfiamento é potente e rapidamente resfria a placa e o aquecimento IR inferior, evitando deformação da placa e facilitando a formação da camada intermetálica da solda.
O sistema ainda conta com saídas duplicadas de ar para dissipar possíveis gases nocivos.

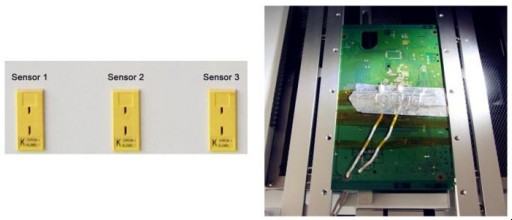

Termopares para auxiliar no controle de temperatura

Termopar para auxiliar no controle de temperatura.

Termopar K para auxiliar no controle de temperatura, permitindo fazer medições de temperatura com precisão.

Ajuste de fluxo de ar na zona superior

Ajuste de fluxo de ar na zona superior.

O ajuste de fluxo de ar na zona superior é feito por meio de um botão rotativo preciso. Existe a necessidade de ajuste do fluxo de ar principalmente para componentes pequenos, microBGAs, para evitar seu deslocamento.

Interface-Homem Máquina de simples operação

Interface-Homem Máquina de simples operação.

Touch Screen de alta definição controlada por PLC, sistema microprocessado inteligente, permite ao operador operar o sistema com facilidade e armazenar diversos perfis de temperatura referentes a seus retrabalhos, e recuperá-los no futuro, sem necessidade de refaze-los a cada necessidade de retrabalho de um tipo de placa / BGA.

Controle de Temperatura e Perfis

Controle de Temperatura e Perfis.

O sistema tem 6 zonas de temperatura, podendo ser definida a temperatura para cada um dos 3 sistemas de aquecimento separadamente (superior, inferior e IR).

Proteção de Temperatura

Segurança: Proteção de Temperatura.

A estação ECO-S550 tem sistema que avisa o operador com alarmes sonoros das fazes importantes do processo. Os sistemas de aquecimento superior e inferior tem proteção de temperatura excessiva, com alarmes.

Conjunto completo de NOZZLES e pipetas de sucção

Conjunto completo de pipetas de sucção.

Acompanha o sistema nozzles e pipetas que se adaptam ao peso e tamanho dos BGA a serem retrabalhados.

Conjunto completo de NOZZLES/Bocais

Conjunto completo de NOZZLES/Bocais .

Para fornecer uma melhor distribuição de calor na área e componente retrabalhado, são providos vários nozzles de tamanhos distintos. Todos podem ser rotacionados 360°. Eles são construidos com material com imãs magnéticos para rápida e fácil troca. Tipos diferentes dos padrões podem ser projetados e fornecidos de acordo com requerimentos de clientes.



A Estação de Retrabalho atende às 3 leis da metalurgia e às exigências do IPC:

  • SOAK
  • TIME ABOVE LIQUID
  • DELTA T AT PEAK TEMPERATURE

estação de retrabalho e RETORNO DE INVESTIMENTO

Qual o tempo de RETORNO DE INVESTIMENTO ?

  • O tua empresa requer um baixo investimento, mas exige alta performance?
  • Quão alto será teu custo operacional?
  • Qual o tempo de ciclo para cada retrabalho?
  • Quanto você vai gastar com treinamento e suporte?
  • O pessoal de suporte tem experiência?
  • Quem vai dar suporte têm referências reais?

A Allpoint é uma das empresas mais respeitadas no Brasil pela sua experiência com retrabalhos complexos, e pode ajudá-lo a implantar seu laboratório ou célula de retrabalho.




Como toda máquina pode um dia necessitar de suporte, você terá a AllPoint com especialistas, e estoque local de peças de reposição para ajuda-lo.

A AllPoint influencia desde o design da máquina, sua importação, preparação de infraestrutura, instalação, treinamento, acompanhamento de produção, consultoria e treinamento em processo de soldagem.


PRO-660 Specification
PCB Specification
PCB Size (Minimum) 8*8mm
PCB Size (Maximum Allowable) 450*450mm
PCB Size (Recommended Max.) 450*350mm
PCB Thickness 0.5mm-6mm
Component Specification
Component Size MAX 60*60mm MIN 2*2mm
Minimum BGA Ball pitch 0.3mm
Placement Precision ±0.02mm
Heating System
IR Bottom-heater 400*350mm(4200W)
Component heater (Top) Hot Air 800W
Component heater (Bottom) Hot Air 1200W
Temperature Control K-Type Thermocouple; Closed Loop PID
Machine Specification
Main Power Source Single phase AC 220V 50/60Hz
Total Power Consumption 6400W
Machine Dimensions L1000*W880*H990mm
Net Weight 105KG

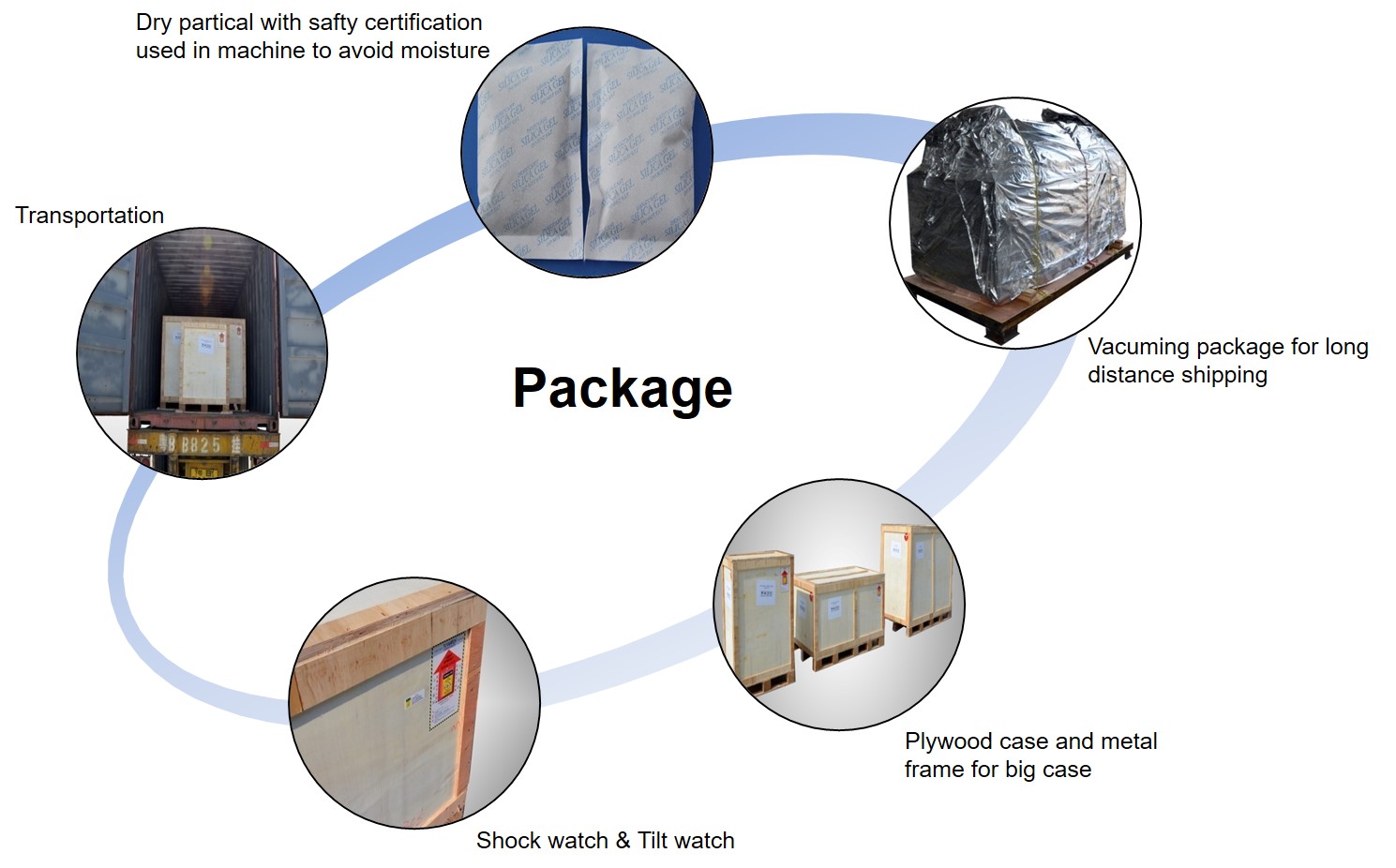

A embalagem internacional é feita para suportar umidade entre outros problemas encontrado em transporte marítimo. Utilizamos embalagem a vácuo de alta qualidade
