Estação de Retrabalho BGA - Pro-880

Mais Imagens

Estação de Retrabalho BGA - Pro-880
R$0,00

Disponibilidade: Sem estoque

A estação de retrabalho Pro-880 é uma estação completa, com controle TOUCH SCREEN, 3 tipos de aquecimento controlados separadamente, aquecimento potente inferior por IR com 12 subdivisões e altura ajustável. Todos os tipos de aquecimento são programáveis de forma similar ao de um forno de refusão.

Possui sistema ótico de alinhamento de BGA com zoom de 100x, e uma capacidade superior de alinhar placa e componente de forma rápida e precisa, automatizando com servo-motor as tarefas normalmente executadas por operador. Ainda conta com um analisador de perfis de temperatura, fundamental para soldagem robusta e duradoura de um BGA, com 4 termopares, que pode ser utilizado em tempo-real.

Resumo de funções:

  • Programável por Touch Screen
  • Sistema de aquecimento potente, com 3 tipos, programável e flexível.
  • Sistema de alinhamento ótico com zoom de 100x.
  • Ajuste de posicionamento em X Y e θ, e ajuste fino com micrômetro.
  • Traçador de perfil de temperatura com 4 termopares.
  • Aquecimento inferior preparado para placas de até 550 x 380mm
  • Totalmente preparado para placas pesadas, multilayer, com LGA 775, Lead Free.

Descrição

Detalhes



ESTAÇÃO DE RETRABALHO PRO-880

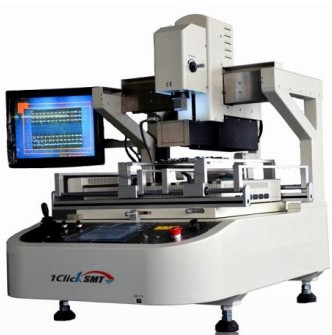

Pro-880: Estação de Retrabalho BGA Poderosa e Precisa




A estação de retrabalho Pro-880 é uma estação completa, com controle TOUCH SCREEN, 3 tipos de aquecimento controlados separadamente, aquecimento potente inferior por IR com 12 subdivisões e altura ajustável. Todos os tipos de aquecimento são programáveis de forma similar ao de um forno de refusão. Possui sistema ótico de alinhamento de BGA com zoom de 100x, e uma capacidade superior de alinhar placa e componente de forma rápida e precisa, automatizando com servo-motor as tarefas normalmente executadas por operador. Ainda conta com um analisador de perfis de temperatura, fundamental para soldagem robusta e duradoura de um BGA, com 4 termopares, que pode ser utilizado em tempo-real.

Resumo de funções:

  • Programável por Touch Screen
  • Sistema de aquecimento potente, com 3 tipos, programável e flexível.
  • Sistema de alinhamento ótico com zoom de 100x.
  • Ajuste de posicionamento em X Y e θ, e ajuste fino com micrômetro.
  • Traçador de perfil de temperatura com 4 termopares.
  • Aquecimento inferior preparado para placas de até 550 x 380mm
  • Totalmente preparado para placas pesadas, multilayer, com LGA 775, Lead Free.

CONFIABILIDADE

O design do produto é amigável, baseado em feedback de milhares de clientes exigentes, que querem um equipamento sofisticado e simultaneamente fácil de usar, por qualquer operador. A interface integrada e simples, traz prazer de trabalhar para os operadores. Não há necessidade de equipamento extra, ou de ligação com ar comprimido. Apenas a alimentação AC em si já é suficiente. Dentro de 2 horas de treinamento, o operador normalmente se torna apto a entender e operar a Pro-880.



Zonas com controle de temperatura independentes

Zonas com controle de temperatura independentes.

Os sistemas de aquecimento são independentemente programáveis para que o técnico de processo possa atingir a curva de temperatura ótima para a aplicação. O preaquecimento IR com 12 módulos dá a potência necessária para elevar a temperatura sem danos à placa mesmo no caso de massa témica elevada e placas multi-layer. Os sistemas de aquecimento são móveis, ajustáveis em XY

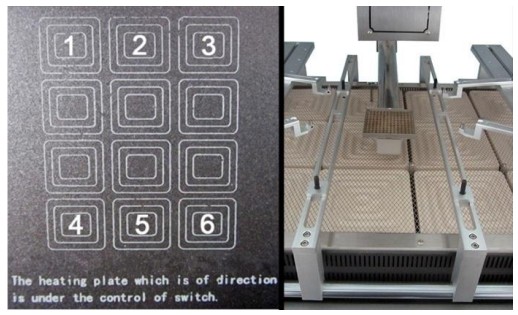

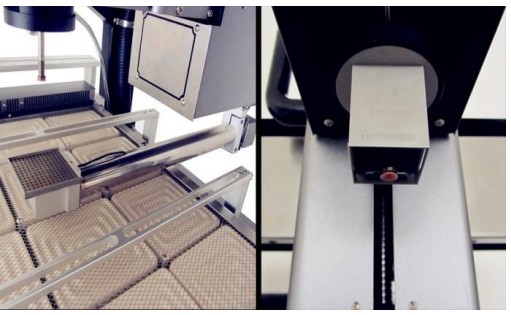

Zona IR bottom com 12 módulos de temperatura independentes

Zona IR bottom com 12 módulos de temperatura independentes.

Especial atenção é dada ao aquecimento inferior que tem potência suficiente para aquecer gentilmente placas de elevada massa térmica, multilayer, com precisão. A energia é transferida a placa de forma uniforme assim como nos melhores fornos de refusão, atendendo às leis da metalurgia. Como reforço localizado, ainda é possível usar pré-aquecimento na parte inferior com convecção forçada. O posicionamento é facilmente ajustável em XYZ

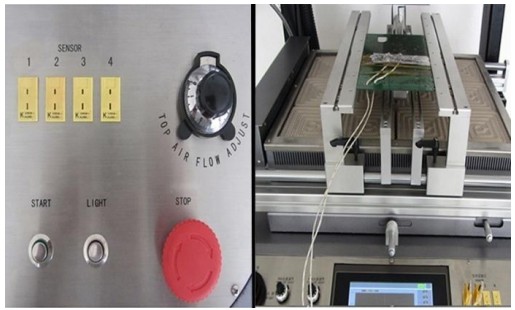

Sofisticado sistema de análise de perfil de temperatura

Sofisticado sistema de análise de perfil de temperatura.

O sistema é controlado por loops fechados de controle PID de temperatura com termopares tipo K. Além do controle, são disponibilizados 4 termopares tipo K para levanta o perfil de temperatura relativo ao retrabalho a ser executado. O operador facilmente consegue chegar ao perfil adequado à cada caso pelo suporte adequado do hardware e pela capacidade de análise deste sistema. Após estabelecido o perfil, pode-se contar com a estabilidade e repetibilidade do processo.

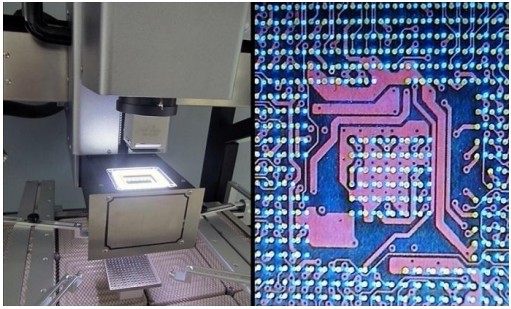

Sistema ótico de alinhamento de posição de BGA.

Sistema ótico de alinhamento de posição de BGA..

A estação de retrabalho utiliza um sistema de alinhamento ótico de duas cores. A imagem dos terminais do componente é mostrada em uma cor, e a imagem dos pads da placas em umea cor diferente. As imagens são superpostas. O operador através de ajuste fino, faz casar as duas imagens com facilidade e precisão em X Y e θ.
Ajuste de posicionamento em X Y e θ, e ajuste fino com micrômetro em X Y com precisão de 0.02mm.
O destaque do sistema ótico do Pro-880 se encontra na facilidade de foco, ajustes de brilho e contraste automáticos, tudo mostrado num display de 15" de alta definição, facilitando a operação do sistema e tornando as operações de ajuste fino de posicionamento mais rápidas, precisas e prazerosas.

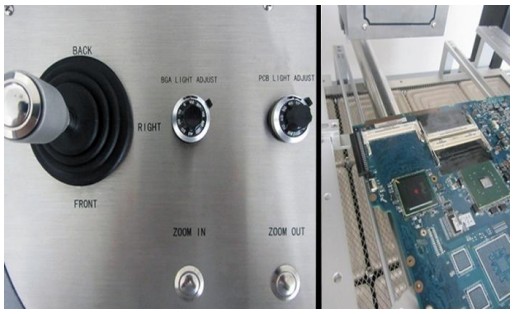

Sistema de ajustes de posicionamento mecânico sofisticado.

Sistema de ajustes de posicionamento mecânico sofisticado

O sistema de alinhamento conta com a ajuda de um JOYSTICK que pode controlar facilmente o sistema ótico em todas as direções. É possível observar os quatro cantos do componente a ser montado, e também o seu centro. Desta forma garante-se mais ainda a precisão de posicionamento, e tudo com operação bem simplificada. O posicionamento em X Y e θ são feitos com auxílio de micrômetros, antigindo-se assim a precisão de 0.01mm.
O sistema também é equipado com dispositivo a laser que ajuda no posicionamento do componente.

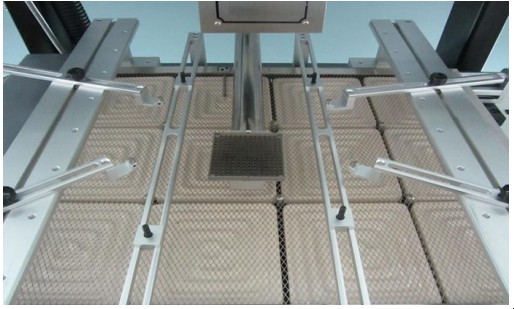

Sistema de ajuste de posicionamento da placa para retrabalho

Sistema de ajuste de posicionamento da placa para retrabalho.

A placa é posicionada por braços com ranhuras em V, ou por bracos que facilitam o posicionamento de placas com formatos os mais diferentes possíveis. Os dispositivos disponíveis também evitam a deformação da placa, podendo também ser usado para componentes de diversos tamanhos. Placas de 20x20mm até 550x380mm podem ser acomodadas facilmente.

Sistema de resfriamento potente e rápido

Sistema de resfriamento potente e rápido.

O sistema de resfiamento é potente e rapidamente resfria a placa e o aquecimento IR inferior, evitando deformação da placa e facilitando a formação da camada intermetálica da solda.

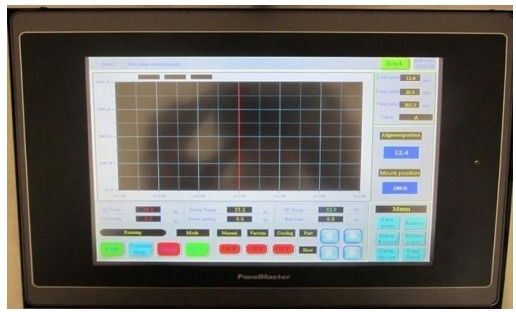

Interface-Homem Máquina de simples operação

Interface-Homem Máquina de simples operação.

Sistema de 15" de alta definição, Touch Screen, aliado a controle preciso por PLC, sistema microprocessado inteligente, permite ao operador operar o sistema com facilidade e armazenar diversos perfis de temperatura referentes a seus retrabalhos, e recuperá-los no futuro, sem necessidade de refaze-los a cada necessidade de retrabalho de um tipo de placa / BGA.
Todos os aspectos do sistema podem ser facilmente controlados, desde dessoldagem, alinhamento, montagem e soldagem, definição de perfis de temperatura. Disponíveis estão funções que definem altura de sucção do componente, altura de montagem, com ajuda de um sistema servo PANASONIC. Nozzles de tipos variados feito de liga de titanium podem ser posicionados em qualquer ângulo. A mudança de nozzles por ser de fixação magnética, é feita em segundos.

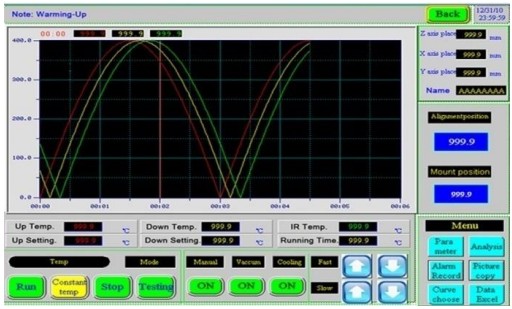

Controle de Temperatura e Perfis

Controle de Temperatura e Perfis.

O sistema tem fácil setup de curvas de temperatura, podendo ser definida a temperatura para cada um dos 3 sistemas de aquecimento separadamente (superior, inferior e IR).
Os parâmetros para caa componente / placa podem ser salvos e recarragdos a qualquer momento, tornando virtualmente infinito o número de "receitas" salvas no sistema. Também é possível, por meio de interface USB, fazer download, print, salvar parâmetros, upgrades de software.

Proteção de Temperatura

Segurança: Proteção de Temperatura.

A estação ECO-S550 tem sistema que avisa o operador com alarmes sonoros das fazes importantes do processo. Os sistemas de aquecimento superior e inferior tem proteção de temperatura excessiva, com alarmes.

Conjunto completo de NOZZLES e pipetas de sucção

Conjunto completo de pipetas de sucção.

Acompanha o sistema nozzles e pipetas que se adaptam ao peso e tamanho dos BGA a serem retrabalhados.

Conjunto completo de NOZZLES/Bocais

Conjunto completo de NOZZLES/Bocais .

Para fornecer uma melhor distribuição de calor na área e componente retrabalhado, são providos vários nozzles de tamanhos distintos. Todos podem ser rotacionados 360°. Eles são construidos com material com imãs magnéticos para rápida e fácil troca. Tipos diferentes dos padrões podem ser projetados e fornecidos de acordo com requerimentos de clientes.



A Estação de Retrabalho atende às 3 leis da metalurgia e às exigências do IPC:

  • SOAK
  • TIME ABOVE LIQUID
  • DELTA T AT PEAK TEMPERATURE

estação de retrabalho e RETORNO DE INVESTIMENTO

Qual o tempo de RETORNO DE INVESTIMENTO ?

  • O tua empresa requer um baixo investimento, mas exige alta performance?
  • Quão alto será teu custo operacional?
  • Qual o tempo de ciclo para cada retrabalho?
  • Quanto você vai gastar com treinamento e suporte?
  • O pessoal de suporte tem experiência?
  • Quem vai dar suporte têm referências reais?

A Allpoint é uma das empresas mais respeitadas no Brasil pela sua experiência com retrabalhos complexos, e pode ajudá-lo a implantar seu laboratório ou célula de retrabalho.




Como toda máquina pode um dia necessitar de suporte, você terá a AllPoint com especialistas, e estoque local de peças de reposição para ajuda-lo.

A AllPoint influencia desde o design da máquina, sua importação, preparação de infraestrutura, instalação, treinamento, acompanhamento de produção, consultoria e treinamento em processo de soldagem.


PRO-660 Specification
PCB Specification
PCB Size (Minimum) 8*8mm
PCB Size (Maximum Allowable) 615x480mm
PCB Size (Recommended Max.) 550x380mm
PCB Thickness 0.5mm-6mm
Component Specification
Component Size MAX 60*60mm MIN 2*2mm
Minimum BGA Ball pitch 0.3mm
Placement Precision ±0.01mm
Heating System
IR Bottom-heater 540x420mm(7200W)
Component heater (Top) Hot Air 1200W
Component heater (Bottom) Hot Air 1200W
Temperature Control K-Type Thermocouple; Closed Loop PID
Machine Specification
Main Power Source Single phase AC 220V 50/60Hz
Total Power Consumption 9700W
Machine Dimensions L890*W940*H1000mm
Net Weight 140KG

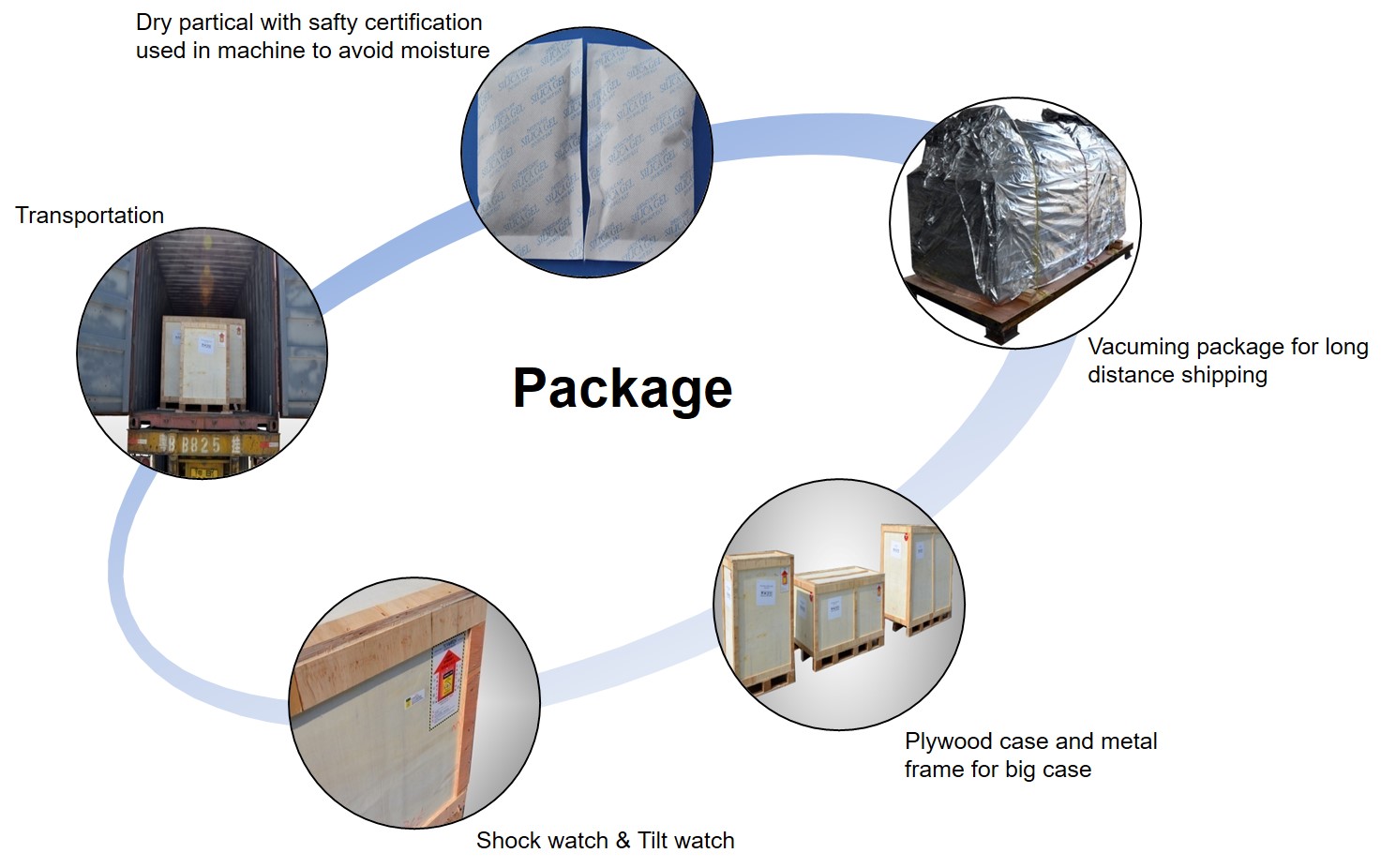

A embalagem internacional é feita para suportar umidade entre outros problemas encontrado em transporte marítimo. Utilizamos embalagem a vácuo de alta qualidade
