Extrator de fumaça - QB-DX10001/QB-DX10002

Mais Imagens

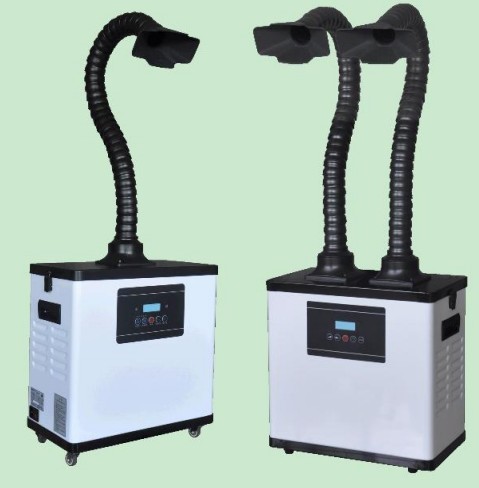

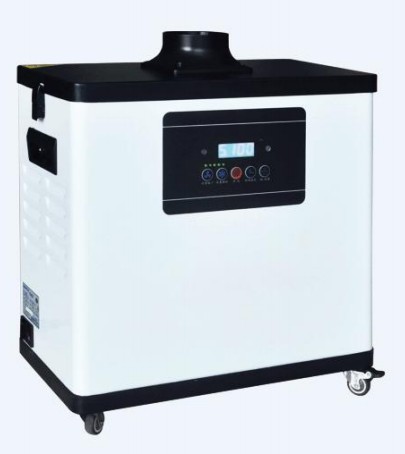

Extrator de fumaça - QB-DX10001/QB-DX10002
R$0,00

Disponibilidade: Sem estoque


QB-DX1001 e QB-DX1002 são sistemas de filtragem projetados para soldas de estanho e tratamentos de imersão em fornos de estanho, amplamente utilizado em aparelhos eletrônicos e experimentos químicos.

O corpo da máquina é leve e acessível, de fácil manuseio e instalação.

Sucção poderosa e operação silenciosa. Extrator de fumaça purificador de ar possibilita fácil mudança na linha

Descrição

Detalhes



EXTRATOR DE FUMAÇA - QB-DX10001/QB-DX10002

QB-DX1001 e QB-DX1002 são sistemas de filtragem projetados para soldas de estanho e tratamentos de imersão em fornos de estanho, amplamente utilizado em aparelhos eletrônicos e experimentos químicos. O corpo da máquina é leve e acessível, de fácil manuseio e instalação.

Veja algumas de suas qualidades:

  • Ajuste de fluxo de ar pelo painel de acordo com a necessidade da aplicação
  • Unidade de controle remoto
  • Detecção acompanhada de alarme sonoro e visual na necessidade de troca de filtro
  • Ventilador centrífugo de alta pressão, baixo ruído e baixa vibração. Possui também baixo consumo de energia e alta eficiência. É praticamente livre de manutenção
  • Filtros em 3 estágios que podem ser trocados independentemente
  • Unidade de construção robusta, com placa de metal de alta qualidade e pintura resistente

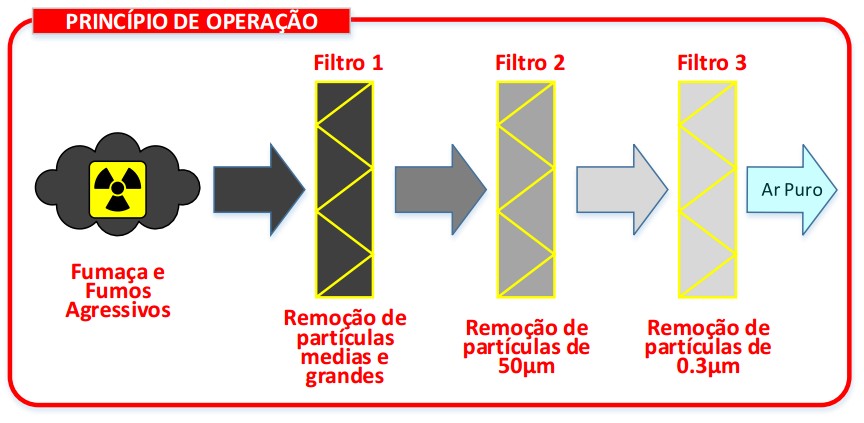

Princípio de operação do extrator de fumaça



  • 1. Projeto integra estrutura da máquina, tecnologia de cozimento da placa de metal, alta intensidade e boa resistência a impacto;

  • 2. Pode ser usada sobre conexão, sendo instalada e operada facilmente;

  • 3. É equipado com o painel de controle inteligente, tornando a operação simples. O display digital torna possível acompanhar o status de execução em tempo real;

  • 4. A velocidade regulada através de botão touch torna possível o livre ajuste de quantidade de ar;

  • 5. Unidade equipada com controle remoto realiza a operação remotamente;

  • 6. Sensível e com sistema de alerta que automaticamente emite alerta acústico-ótico se o elemento de filtro for bloqueado por 10 segundos, solicitando que os usuários alterem o filtro e evitando consumo desnecessário;

  • 7. O sistema de filtragem de fumaça tem uso de custo menor que sistema de escape Pipeline. É melhor em efeito de absorção de fumaça e maior taxa de preservação de valor. Consegue evitar descarga de ar frio ou quente, manter a limpeza do ar interior, poupar energia e melhorar o ambiente;

  • 8. Ventilador centrifugal de alta pressão possui duas patentes aplicadas de baixo ruído e pequena vibração. Tem funcionamento estável, longa vida útil, baixo consumo de eletricidade e alta eficiência;

  • 9. Liga de corrente de vento é caracterizada por resistência anti-fadiga. Estável, de baixo ruído, grande volume de ar e alta eficiência.

  • 10. Design de filtragem com diferentes fases garante limpeza substancial da sujeira. Os elementos de filtragem de efeito preliminar, médio e principais podem ser alterados independentemente. Isso não somente permite aumento no tempo de vida de utilização de filtros, mas também reduz o custo de sua utilização.

  • 11. O tubo de vento de absorção de fumaça com duas patentes tem bom estacionário. Ele pode ser usado durante a conexão, mudado de direção e posicionado aleatoriamente. O comprimento da tubulação pode ser controlado convenientemente e rapidamente. Outros tubos de absorção de fumaça não devem ser pavimentados adicionalmente.

  • 12. Tampas com absorção de fumaça tem borracha de silicone de alta qualidade que resistem ao fluxo de ar a certo nível, evitando efeitos da absorção de fumaça e resistindo a 400° sem danos.


Número do modelo QB-DX10001 QB-DX10002
 Pressão subatmosférica   900Pa   1200Pa
 Fluxo do sistema (inclui fitro do sistema)   235m³/h   2 x150m³/ h
 Força da entrada  80w   200W
 Conjunto de dutos  ø75mm x 1.4 m x 1pc,PVC   ø75mm x 1.4 m x 2pcs,PVC
 Eficiência de filtragem   0.3µ m99.97%   0.3µ m99.97%
 Nível de ruído   <55dB   <60dB
 Voltagem da entrada   AC 110-220V    AC 110-220V
 Dimensões   425(L) x 250(W) x 410(H)mm   425(L) x 250(W) x 410(H)mm
 Peso   14Kg   14.5Kg


Lista para embalagem Quantidades
 Unidade principal   1 unidade
 Tubo bambu ou bobina   1 peça
 Cabo de força   1 peça
 Filtro com esponja primária   5 peças
 Filtro com esponja secundária   1 peça
 Filtro de carvão ativado   1 peça
 Guia do usuário   1 peça

filtro de absorção primária Filtro de absorção primária

  • 1. Usado para remover partículas médias e grandes.
  • 2. Ciclo de uso: 1 semana a 1 mês, 8 horas por dia.
filtro de absorção intermediária Filtro de absorção intermediária

  • 1. Usado para remover partículas pequenas.
  • 2. Ciclo de uso: 2 a 5 meses, 8 horas por dia.
filtro de carvão ativado Filtro de carvão ativado

  • 1. Usada para absorver partículas venenosas, nocivas e cheiros.
  • 2. Ciclo de 3 a 6 meses, 8 horas por dia.



tubo bambu Tubo bambu

  • 1. f75mm×1.4m e f55mm×1.2m.
  • 2. Comprimento de tubo empilhável, ajuste de posicionamento universal.
  • 3. Capa inclusa.
