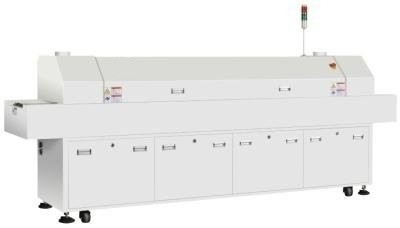

Características do Forno de Refusão Econômico - Reflow 6-zonas LowCost

Exclusivo sistema de aquecimento avançado de longa duração

• 1. O sistema de aquecimento adota aquecedor de níquel sueco com eficiência e economia de energia. O comprimento de onda de pico da potência de radiação é 4UM, com refletor de superfície curvado para a velocidade de aumento da temperatura. Esta funcionalidade traz melhora na eficiência térmica. Seu sistema especial de circulação de ar forçado torna o PCB e o componente aquecido uniformes e eliminam completamente o "efeito de sombra";
• 2. Sistema de proteção especial resistente a altas temperaturas (lã de rocha CRS de isolamento de alta densidade dos Estados Unidos) no sistema de preservação de aquecimento e ferro especial em fornalha. É adequado para soldagem sem chumbo e área de soldagem com sistema de recuperação de fluxo de resina, para proteger o meio ambiente;
• 3. Conta com eixo longo importado Taiwan SanYue do motor de ventilador de alta temperatura, tubo de calor em forma de W. O design do modelo é sem ruído, sem choque e de fácil de manutenção;
• 4. Todo o forno é de alumínio poroso, transferindo o ar quente para garantir que espalhe uniformemente no PCB. Todos os acessórios superiores do forno podem abrir completamente para facilitar a limpeza do interior do forno.

Sistema de transmissão suave e confiável

• 1. O sistema de transmissão usa motor de velocidade ajustável STK importado de Taiwan combinado com o redutor de turbina 1:150. Funciona suavemente e sua faixa de velocidade stepless pode chegar a 0-1200mm/min;
• 2. Tem suporte de estrutura de roda independente e correia inoxidável compatível, o que possibilita funcionamento suave. A precisão da velocidade é de até ± 20 mm/min;
• 3. Cinto inoxidável especial: durável e resistente ao desgaste, difícil de deformar pelo uso prolongado.

Sistema de controle elétrico estável e confiável

• 1. Adota controle de termostato importado que possui controle difuso e sistema de controle de precisão inteligente PID. Pode responder rapidamente às mudanças no calor externo e garantir temperatura equilibrada pela operação inteligente PID, com aquecimento de controle automático;
• 2. Utiliza termopar Fanda importado de Taiwan por cada zona de temperatura. Pode induzir de forma rápida e sensível as mudanças em cada zona de temperatura, transferir e controlar oportunamente e compensar o equilíbrio de temperatura em cada zona;
• 3. O relé de estado sólido SSR especial combinado com radiador dedicado melhora muito a eficiência do calor e prolonga a vida útil de forma eficaz. Sem saída de contato e função de controle difuso por termostato, pode monitorar as mudanças de temperatura externa e valor calorífico, controlando o dispositivo de aquecimento por pulso mínimo. Assim, é garantida alta precisão do controle de temperatura e temperatura uniforme interna, do comprimento, direção, temperatura e distribuição. Todos eles atendem aos padrões IPC;
• 4. Aquece rapidamente, só precisando de 20 minutos para ir de temperatura ambiente para temperatura constante;
• 5. Tem diagnóstico de falhas e alarme de luz sonora;
• 6. Inclui função de produção de desligamento de atraso e resfriamento uniforme após o desligamento, o que evita a deformação do componente.

Um forno de refusão é um equipamento usado na fabricação de eletrônicos para soldar componentes SMD em placas de circuito impresso (PCBs). É parte integrante do processo de montagem da tecnologia de montagem em superfície (SMT).

No processo de montagem SMT, os componentes SMD, tais como circuitos integrados (ICs), resistores, capacitores e outros componentes eletrônicos, são montados na superfície de um PCB. Esses componentes possuem pequenos condutores ou contatos de metal que precisam ser soldados aos pads PCB para estabelecer conexões elétricas.

O forno de refusão é responsável por aquecer a PCB e os componentes usando um perfil de temperatura específico, fazendo com que a pasta de solda aplicada aos pads da PCB derreta, una os componentes aos pads e crie conexões elétricas confiáveis. A pasta de solda é uma mistura de pequenas partículas de solda suspensas em um meio de fluxo, que ajuda a limpar as superfícies metálicas e melhorar a soldagem.

Veja como um forno de refusão normalmente funciona:

Pré-aquecimento: O forno aquece gradualmente até uma temperatura de pré-aquecimento, o que ajuda a eliminar qualquer umidade e preparar o PCB para a soldagem.

Derretimento da pasta de solda: Assim que o estágio de pré-aquecimento estiver concluído, o forno sobe para a temperatura de refusão. A essa temperatura, a pasta de solda derrete, passando para o estado líquido.

Soaking / Refusão: O forno mantém a PCB na temperatura de refusão por um período específico (TIME ABOVE LIQUID), permitindo que a solda forme juntas de solda confiáveis e removendo quaisquer resíduos de fluxo remanescentes.

Resfriamento: Após o estágio de refusão, o forno esfria rapidamente o PCB para solidificar as juntas de solda e evitar o movimento do componente.

Os fornos de refusão fornecem controle preciso sobre os perfis de temperatura, permitindo que os fabricantes sigam perfis térmicos específicos para diferentes tipos de componentes e pastas de solda. O perfil de temperatura é crítico para garantir uma soldagem adequada sem danificar os componentes ou o PCB, e uma solda robusta mecanicamente e eletricamente.

Os fornos de refusão podem ser categorizados em vários tipos, como fornos de convecção, fornos de fase de vapor e fornos infravermelhos. Cada tipo utiliza diferentes métodos de aquecimento para atingir os perfis de temperatura necessários, sendo os mais utilizados os fornos por convecção forçada.

No geral, os fornos de refusão desempenham um papel crucial na montagem eficiente e confiável de componentes de montagem em superfície em PCBs em processos de fabricação de eletrônicos.
