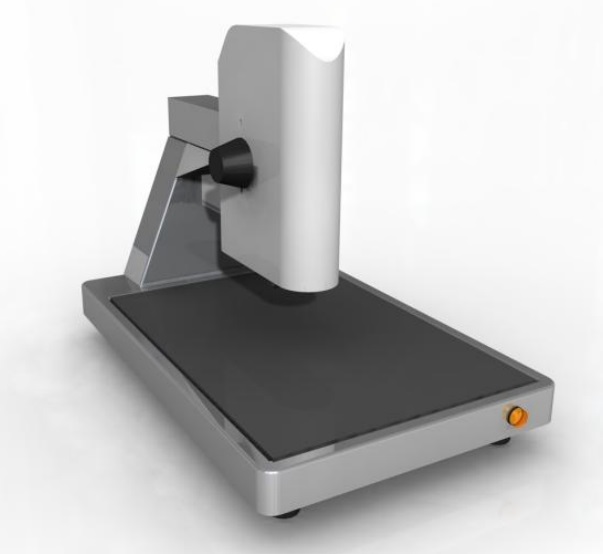

HC-1000 Medição de Pasta de Solda

Mais Imagens

HC-1000 Medição de Pasta de Solda
R$0,00

Disponibilidade: Sem estoque


O HC-10000 proporciona medição de vários parâmetros de medição relacionados a medição de pasta de solda, sem contato com a pasta. A altura da pasta de solda, um dos pontos fundamentais, é medido com precisão e simplicidade.

O operador, pela visualização da pasta de solda, onde aparecerá o traço do laser cortando a pasta de solda, e pelo resultado da medição, consegue facilmente identificar diversos defeitos de processo.
Ideal para inspeção de espessura de pasta de solda para aplicações que exigem precisão com BGA e "Fine Pitch".

Model HC-2000 tem um adicional de mesa com ajuste de XY para facilitar o posicionamento da placa com precisão.
Descrição

Detalhes



Medição por Laser de Pasta de Solda - HC-1000

O HC-1000 proporciona medição de vários parâmetros de medição relacionados a medição de pasta de solda, sem contato com a pasta. A altura da pasta de solda, um dos pontos fundamentais, é medido com precisão e simplicidade. O operador, pela visualização da pasta de solda, onde aparecerá o traço do laser cortando a pasta de solda, e pelo resultado da medição, consegue facilmente identificar diversos defeitos de processo.
Ideal para inspeção de espessura de pasta de solda para aplicações que exigem precisão com BGA e "Fine Pitch". Consulte-nos: ficará surpreso com o resultado que vai obter por um preço bem menor que as soluções atuais.

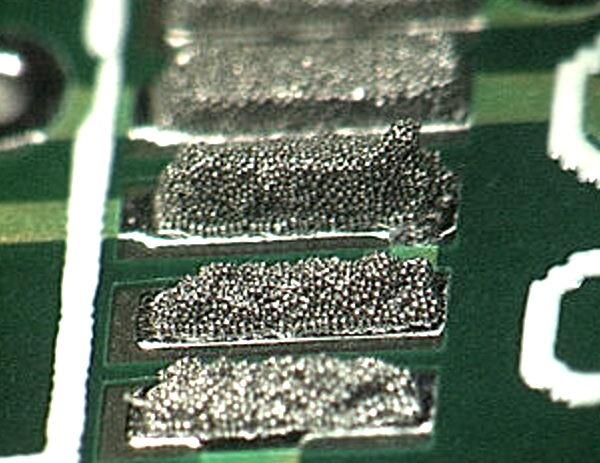

Defeito típico em aplicação de pasta de solda

  • Medição usando laser, sem contato físico e sem danos;
  • Previne diversos tipos de defeitos: curtos, desvios de localização, etc;
  • Fornece dados estatísticos e características do processo para controle de qualidade;
  • Fácil de operar com um mínimo de treinamento;
  • Mede área, espessura, altura, comprimento e intervalo / pitch;
  • Vários análises estatísticas, incluindo: distribuição normal, CP, CPM, CPK;
  • Analisa espessura em uma sessão transversal de solda;
  • Pode analisar dimensões de outros materiais.
  • Pode separar os resultados por linhas de produção.
  • Apresenta gráficos estatísticos dos resultados colhidos numa linha.
  • Custo-beneficio que facilmente se acomodam ao budget.



Funcionalidades Básicas




O sistema é robusto, com base firme, estável, preciso, garantindo repetibilidade de medições.

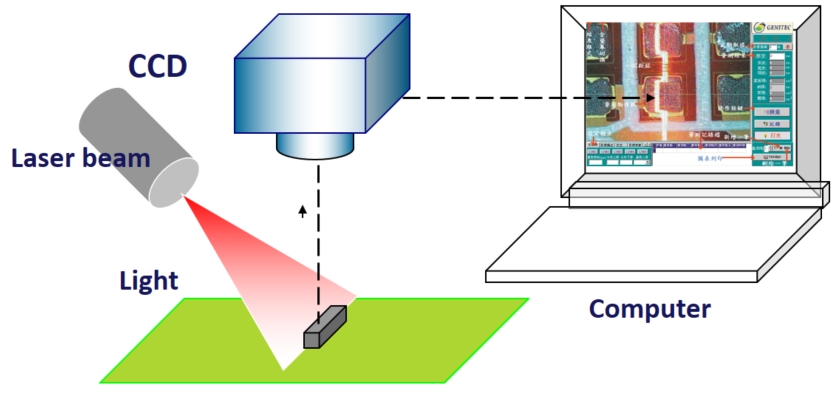

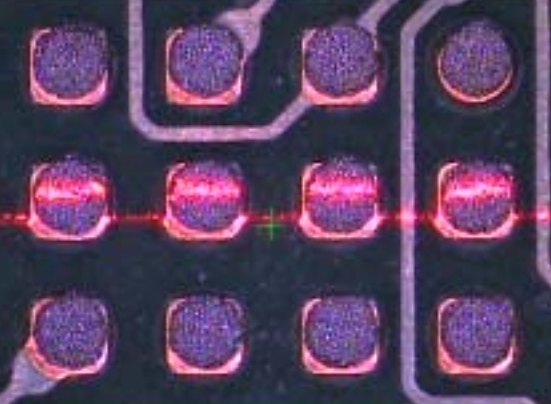

A pasta de solda é atyravessada por uma linha projetada pelo laser. A camera adquire a imagem e processa retirando informações precisas.

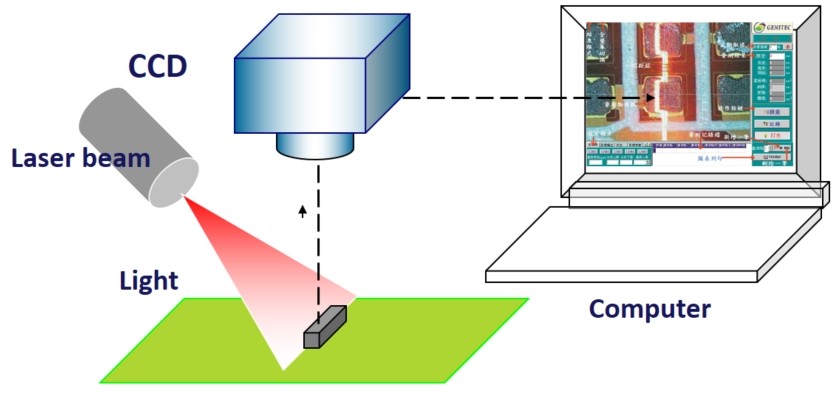

O laser é projetado de um angulo predeterminado, garantido por uma estrutura sódila do equipamento. A imagem é capturada por camera e processada para tirar as medições necessárias e mostrar no computador.
Sistema com SPC avançado, fornece estatística ela de calibração utilizando o jig, que vem acompanhado com certificado de precisão.



Facilidade de Manutenção




AllPoint dá suporte técnico profissional, instalação, treinamento, manutenção e peças.
Relativo ao suporte de HARDWARE, como toda máquina pode um dia necessitar de suporte e manutenção, você terá a AllPoint com especialistas, e estoque local estatístico de peças de reposição para ajuda-lo. A AllPoint suporta a importação, preparação de infraestrutura, instalação, treinamento, acompanhamento de produção, consultoria e treinamento em processos.





Measurement Theory Non-contact,Laser
Accuracy Accuracy  ± 0.002mm
Repeatability Repeatability  ± 0.004mm
Base Dimension Base Dimension  320mmX500mmX360mm
Platform Platform  Fixed marble platform
Imaging system Imaging system  VGA Hd camera
Optical magnification Optical magnification  25---110X ( 5
Image Image  600X480(Pixel)
Lighting system Lighting system  LED Ring IIIumination(PC Brightness Control)
Measuring light source Measuring light source  High precision red laser line
Power Supply Power Supply  95-240AC,50HZ,1000mA
System Dimension System Dimension  320mm(L)x500mm(W)x360mm(H)
System Weight System Weight  30kg
Measurement Software Measurement Software  HC1000/HSPC1000(Run in windows 2000/XP?
