HC-3000 Medição de Pasta de Solda em 3D

Disponibilidade: Sem estoque

O HC-3000 proporciona medição da altura e do perfil da de pasta de solda em 3D, sem contato com a pasta. A altura da pasta de solda, um dos pontos fundamentais, é medido com precisão e simplicidade.

O operador, pela visualização da pasta de solda, onde aparecerá o traço do laser cortando a pasta de solda, e pelo resultado da medição, consegue facilmente identificar diversos defeitos de processo.

Ideal para inspeção de espessura de pasta de solda para aplicações que exigem precisão com BGA e "Fine Pitch".

| Comparar Produto

Descrição

Detalhes

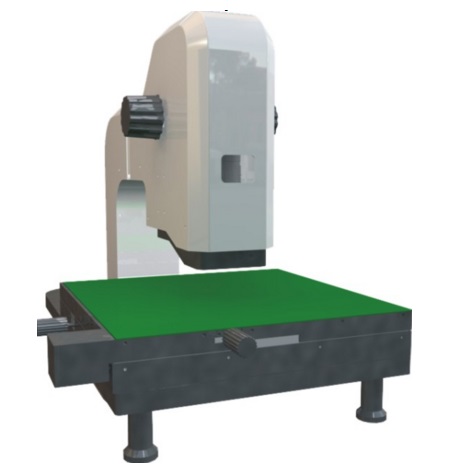

Medição por Laser de Pasta de Solda 3D - HC-3000

O HC-3000 proporciona medição da altura e do perfil da de pasta de solda em 3D, sem contato com a pasta. A altura da pasta de solda, um dos pontos fundamentais, é medido com precisão e simplicidade.

O operador, pela visualização da pasta de solda, onde aparecerá o traço do laser cortando a pasta de solda e pelo resultado da medição, consegue facilmente identificar diversos defeitos de processo.

Ideal para inspeção de espessura de pasta de solda para aplicações que exigem precisão com BGA e "Fine Pitch".

Defeito típico em aplicação de pasta de solda

Medição e levantamento de pefil da solda usando laser, sem contato físico e sem danos;
Faz a digitalização / scan em 3D
Programável para medir multiplas zonas em uma PCB
Faz medições automáticamente, de forma repetitiva;
Controle do eixo Z por servo motor, calibrável.
Fácil de operar
Previne diversos tipos de defeitos: curtos, desvios de localização, etc;
Fornece dados estatísticos e características do processo para controle de qualidade;
Fácil de operar com um mínimo de treinamento;
Mede área, espessura, altura, comprimento e intervalo / pitch;
Vários análises estatísticas, incluindo: distribuição normal, CP, CPM, CPK;
Analisa espessura em uma sessão transversal de solda;
Pode analisar dimensões de outros materiais.
Pode separar os resultados por linhas de produção.
Apresenta gráficos estatísticos dos resultados colhidos numa linha.
Custo-beneficio que facilmente se acomodam ao budget.

Funcionalidades Básicas

	O sistema é robusto, com base firme, estável, preciso, garantindo repetibilidade de medições.

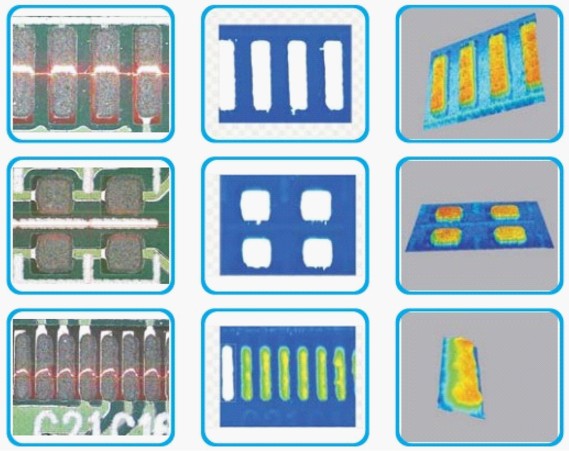

	A pasta de solda é atravessada por uma linha projetada pelo laser, e a imagem 3D é formada através de uma operação de scanning. A camera adquire a imagem e processa retirando o perfil, formato 3D e informações precisas.
	Sistema com SPC avançado, fornece estatística.

Facilidade de Manutenção

AllPoint dá suporte técnico profissional, instalação, treinamento, manutenção e peças.
Relativo ao suporte de HARDWARE, como toda máquina pode um dia necessitar de suporte e manutenção, você terá a AllPoint com especialistas, e estoque local estatístico de peças de reposição para ajuda-lo. A AllPoint suporta a importação, preparação de infraestrutura, instalação, treinamento, acompanhamento de produção, consultoria e treinamento em processos.

Teoria de medição	Digitalização à laser, sem contato
Modos de Medição:	1. Medição de altura de um único ponto 2. Medição de altura média de uma área. 3. Medição automática de um campo de visão em 3D. 4. Medição auomática de varios campos de visão da placa, em 3D. 5. Medição de uma zona programável em 3D.
Tamanho máximo da placa	390x300mm
Fonte de luz para medição	Laser preciso, ajustável em Z
Fonte de luz para iluminação	Luz branca de alta intensidade, tipo anel, com altura ajustável
Intervalo / passos de digitalização	10 a 50um em X e Y
Velocidade de digitalização de imagem	60 FPS
Velocidade de movimento em X Y	Ajustável, max 35mm/s
Descriminação de altura	1um
Precisão de medidas repetidas	±2um
Zoom da lente	20 - 110x, fator de multiplicação em 5 posições
Tamanho da imagem	1.3Mpixel, 168 x 1024 pixels
Offset em Z para placas flambadas	10mm
PC e OS	PC baseado em WINDOWS
Alarmes	Buzzer, sinais luminosos vermelho, amarelo, verde Botão de emergência
Fonte de alimentação	95-240VAC, 50/60HZ, 1000mA
Dimensões	870(L)x650mm(W)x450mm(H)
Peso	55kg
