Impressora Automática SMD – Screen Printer - A6

Mais Imagens

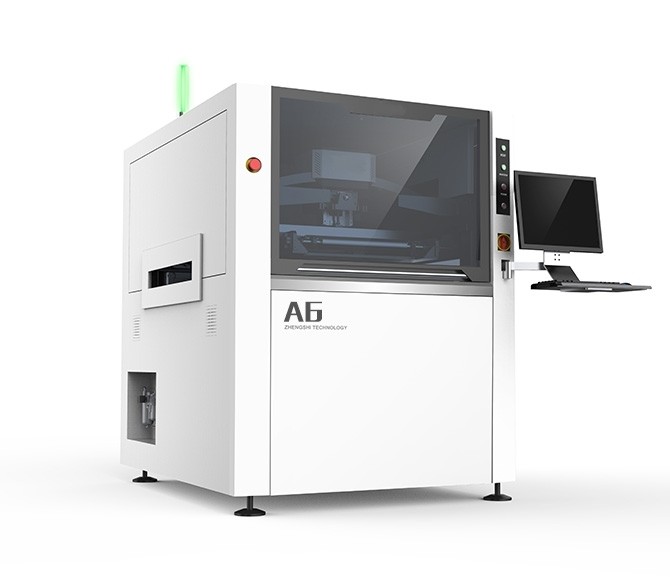

Impressora Automática SMD – Screen Printer - A6

Disponibilidade: Sem estoque

A impressora de Pasta de Solda e Adesivo A6 combina alta performance, robustez, excelente desempenho, sofisticação e custo-benefício aliados a uma vasta base instalada em clientes exigentes e satisfeitos. São mais de 1200 máquinas fabricadas por ano, todas num mesmo padrão de qualidade impecável.

A máquina foi projetada para trabalhar sob as altas demandas de uma linha SMD automatica de alto volume, com toda a flexibilidade e rapidez necessária para troca de setup.  Esta impressora de pasta de solda pode imprimir componentes ultra fine-pitch de 0.3mm perfeitamente.

  • Alinhamento de estêncil e placa por sistema de câmera CCD.
  • Sistema independente de limpeza de estêncil com 3 modos de operação.
  • Sistemas de rodo com parâmetros programáveis.
  • Sistema de transporte e posicionamento de placa inteligente.
  • Sistema inteligente de ajuste de largura da placa.
  • Interface homem máquina de fácil operação.
  • Verificação / Inspeção simples 2D com câmera fiducial.
Descrição

Detalhes



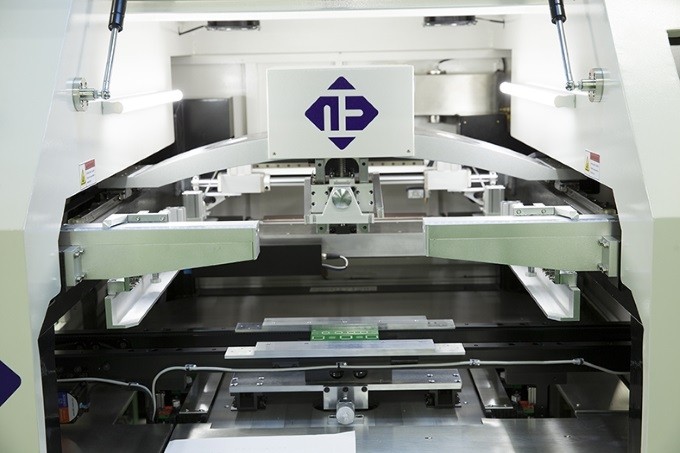

Screen Printer - Impressora Inline Automatica SMD - Modelo A6

A impressora de Pasta de Solda e Adesivo A6 combina alta performance, robustez, excelente desempenho, sofisticação e custo-benefício aliados a uma vasta base instalada em clientes exigentes e satisfeitos. São mais de 1200 máquinas fabricadas por ano, todas num mesmo padrão de qualidade impecável.

A máquina foi projetada para trabalhar sob as altas demandas de uma linha SMD automatica de alto volume, com toda a flexibilidade e rapidez necessária para troca de setup.  Esta impressora de pasta de solda pode imprimir componentes ultra fine-pitch de 0.3mm perfeitamente.

O controle é feito por sistemas avançados e gerenciados por computador, com sistema Windows, tornando a interface com o usuário fácil de operar. A funcionalidade do equipamento é totalmente parametrizável por simples interface, com todas as funções necessárias para seu uso flexível. O operador pode facilmente programar a altura de impressão, a pressão do rodo, altura dos rodos, de impressão, a velocidade com que os rodos passam a pasta/adesivo, e os ciclos de limpeza automática pelo software. O sistema é completamente desenhado para que tenha qualidade de impressão, estabilidade, robustez e grande facilidade de uso. O treinamento preciso de operadores e suporte técnico local são mais alguns de seus pontos fortes.

Características da máquina de impressão de pasta de solda automática A6.

  • Alinhamento de estêncil e placa por sistema de câmera CCD.
  • Sistema independente de limpeza de estêncil com 3 modos de operação.

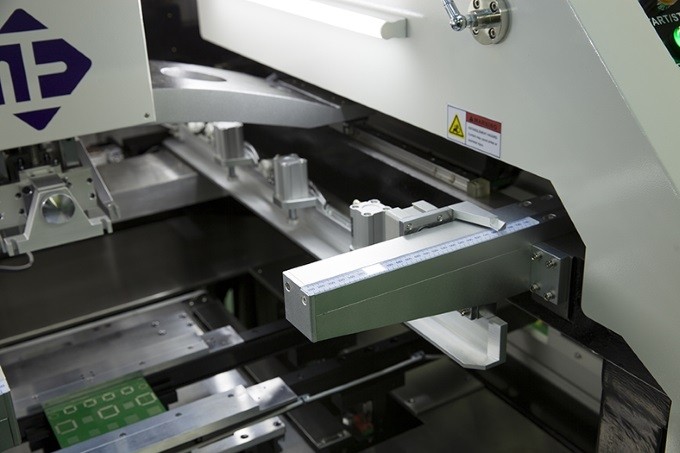

  • Sistemas de rodo com parâmetros programáveis.

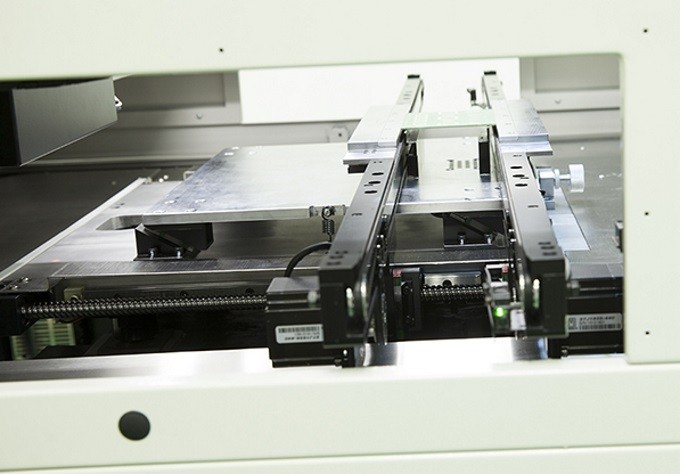

  • Sistema de transporte e posicionamento de placa inteligente.
  • Sistema inteligente de ajuste de largura da placa.

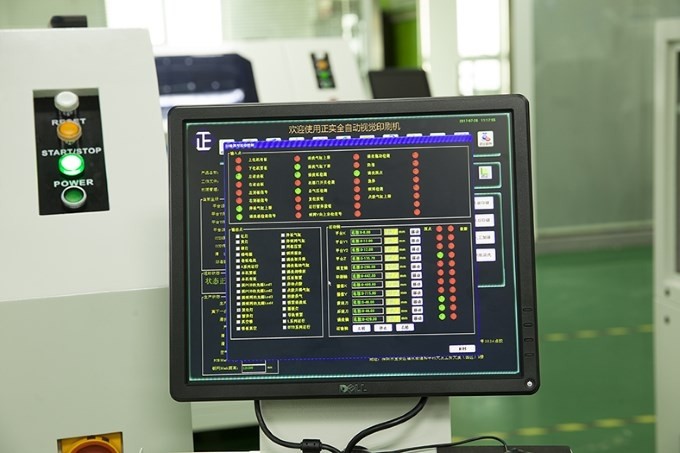

  • Interface homem máquina de fácil operação.
  • Verificação / Inspeção simples 2D com câmera fiducial.

Especificações


 Modelo  A6
 Tamanho máximo da placa  510mm x 340mm
 Tamanho mínimo da placa  50mm x 50mm
 Largura da placa  0.4mm~6mm
 Uniformidade da placa  Max. PCB Diagonal 1%
 Peso maximo da placa  6Kg
 Borda livre da placa  Up to 2.5mm
 Altura livre na parte inferior da placa  25mm
 Velocidade de transporte  1500mm/Second(Max), programável
 Altura do transportador  900±40mm
 Direção do transportador  Left-Right, Right-Left, Left-Left, Right-Right
 Tipo de transportador um estágio  Um estagio
 Sistema de Limpeza Seco, Molhado com Alcool, Vácuo (programável)
 Sistema de travamento Travamento superior patenteado; Travamento lateral; travamento por vácuo opcional
 Sistema de suporte da placa  pequeno magnético., blocos de suporte., Sistemas desenhados especiais.,

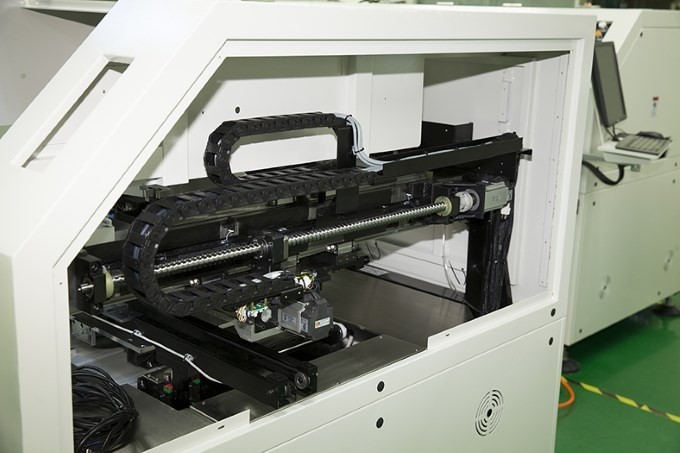

 Cabeça de impressão  Duas cabeças motorizadas independentemente;
 Tamanho do quadro  470mm x 370mm~737 mm x737 mm
 Tipo do rodo  Steel/Rubber Squeegee Blade(Angle:45/55/60)
 Comprimento do rodo  220mm~650mm
 Altura do rodo  65±1mm
 Espessura do rodo  0.25mm Diamond-like carbon
 Modos de impressão  simples e dupla passagem
 Separação estêncil/placa (snap-off) 0.02 mm - 12 mm
 Velocidade de impressão  6 mm/sec - 200 mm/sec
 Pressão de impressão  0.5kg - 15Kg
 Alcance / Distância de impressão  ±320 mm(from central )
 Campo de visão da câmera  8mm x 6mm
 Ajuste permitido para posicionamento da placa  X,Y:±10.0mm; Angulo: :±2.0°
 Sistema de visão  Look Up/Down Optics Structure/CCD/
Geometry Pattern-match
 Repetibilidade de posicionamento  ±0.01mm
 Precisão de impressão  ±0.025mm
 Tempo de ciclo  <7s
 Tempo de setup  <5min
 Alimentação AC  AC220V±10%,50/60HZ, 3KW
 Suprimento de ar comprimido  4,5 ~ 6Kg/cm2

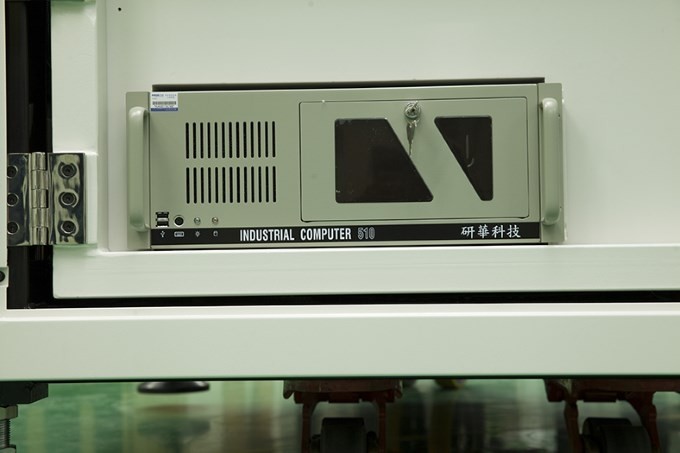

 Sistema de controle PC Industrial de alta confiabilidade
 Dimensões da máquina  1220mm x 1355mm x 15005mm
 Peso da máquina  1000Kg

Importância da aplicação de pasta de solda no processo smd
  1. Precisão na dosagem: A pasta de solda é aplicada de forma precisa e controlada em áreas específicas da placa de circuito impresso (PCB), onde os componentes SMD serão soldados. Isso garante a quantidade certa de material de solda em cada local, evitando excessos ou falta de solda.

  2. Facilita o posicionamento: A pasta de solda ajuda a segurar os componentes SMD no lugar correto durante a montagem, uma vez que possui propriedades de aderência temporária. Isso facilita o manuseio e a colocação precisa dos componentes sobre a pasta.

  3. Melhora a conectividade elétrica: A pasta de solda é fundamental para estabelecer uma conexão elétrica sólida entre os terminais dos componentes e os pads da PCB. Quando aquecida, a pasta de solda funde e cria uma ligação elétrica confiável.

  4. Reduz o risco de falhas: O uso adequado de pasta de solda ajuda a minimizar o risco de falhas, como bridges (curtos-circuitos) ou falta de solda, que podem ocorrer se a quantidade de solda não for controlada com precisão.

  5. Aumenta a eficiência: A aplicação de pasta de solda é uma etapa de montagem rápida e automatizada em muitos casos, o que contribui para a eficiência do processo de montagem SMD.

  6. Melhora a qualidade da solda: O uso de pasta de solda de qualidade e a aplicação correta ajudam a obter juntas de solda uniformes, com boa aparência, que resistem ao longo do tempo.

Em resumo, a aplicação de pasta de solda desempenha um papel crucial na produção de eletrônicos SMD, garantindo conexões elétricas confiáveis, precisão na montagem e alta qualidade no processo de fabricação.
