Impressora Automática SMD – A5

Mais Imagens

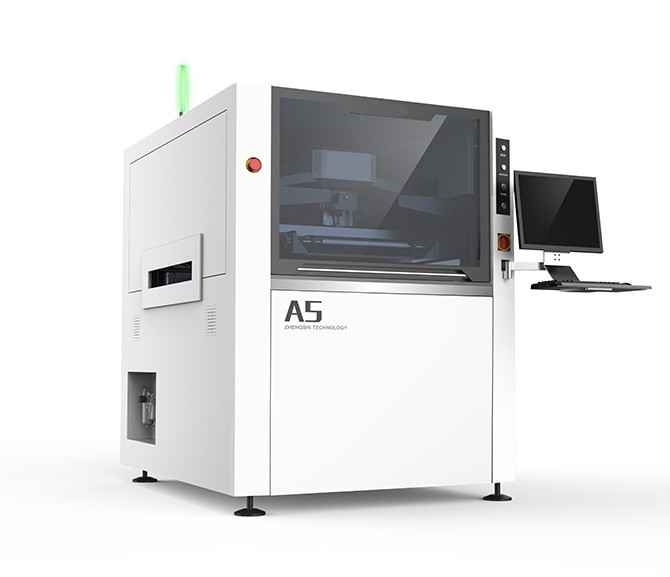

Impressora Automática SMD – A5

Disponibilidade: Sem estoque

A impressora de Pasta de Solda e Adesivo A6 combina alta performance, robustez, excelente desempenho, sofisticação e custo-benefício aliados a uma vasta base instalada em clientes exigentes e satisfeitos. São mais de 1200 máquinas fabricadas por ano, todas num mesmo padrão de qualidade impecável.

A máquina foi projetada para trabalhar sob as altas demandas de uma linha SMD automatica de alto volume, com toda a flexibilidade e rapidez necessária para troca de setup.  Esta impressora de pasta de solda pode imprimir componentes ultra fine-pitch de 0.3mm perfeitamente.

  • Alinhamento de estêncil e placa por sistema de câmera CCD.
  • Sistema independente de limpeza de estêncil com 3 modos de operação.

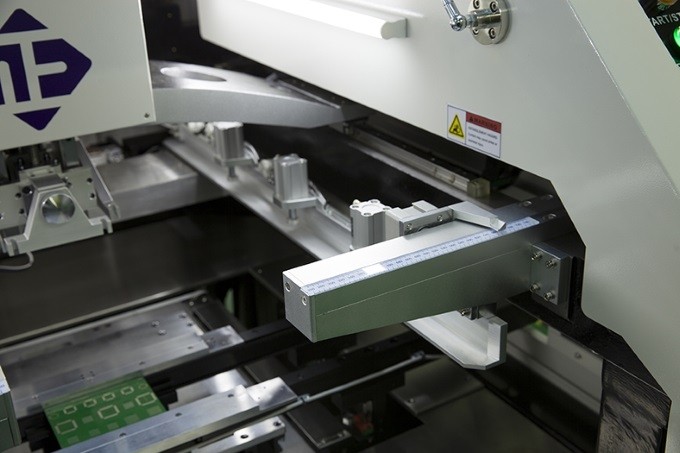

  • Sistemas de rodo com parâmetros programáveis.

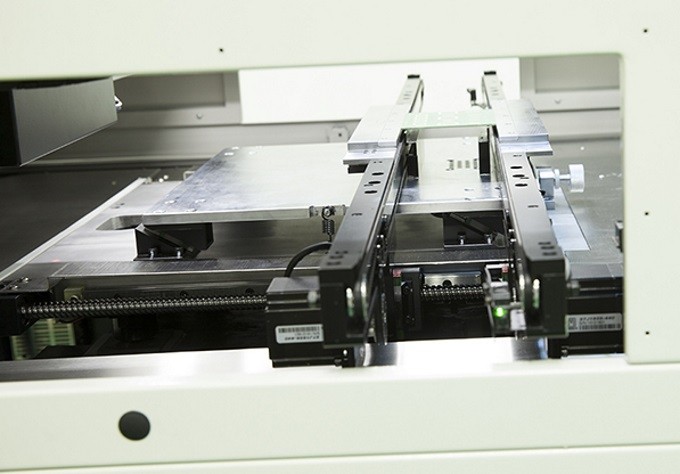

  • Sistema de transporte e posicionamento de placa inteligente.
  • Sistema inteligente de ajuste de largura da placa.
  • Interface homem máquina de fácil operação.
  • Verificação / Inspeção simples 2D com câmera fiducial.
Descrição

Detalhes



Screen Printer - Impressora Inline Automática SMD - A5

A impressora de Pasta de Solda e Adesivo A5 combina alta performance, robustez, excelente desempenho, sofisticação e custo-benefício aliados a uma vasta base instalada em clientes exigentes e satisfeitos. São mais de 1200 máquinas fabricadas por ano, todas num mesmo padrão de qualidade impecável.

A máquina foi projetada para trabalhar sob as altas demandas de uma linha SMD automatica de alto volume, com toda a flexibilidade e rapidez necessária para troca de setup.  Esta impressora de pasta de solda pode imprimir componentes ultra fine-pitch de 0.3mm perfeitamente.

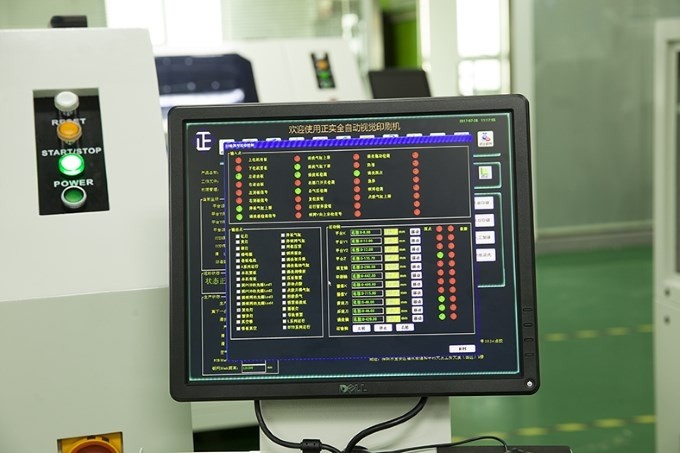

O controle é feito por sistemas avançados e gerenciados por computador, com sistema Windows, tornando a interface com o usuário fácil de operar. A funcionalidade do equipamento é totalmente parametrizável por simples interface, com todas as funções necessárias para seu uso flexível. O operador pode facilmente programar a altura de impressão, a pressão do rodo, altura dos rodos, de impressão, a velocidade com que os rodos passam a pasta/adesivo, e os ciclos de limpeza automática pelo software. O sistema é completamente desenhado para que tenha qualidade de impressão, estabilidade, robustez e grande facilidade de uso. O treinamento preciso de operadores e suporte técnico local são mais alguns de seus pontos fortes.

Características da máquina de impressão de pasta de solda automática A6.

  • Alinhamento de estêncil e placa por sistema de câmera CCD.
  • Sistema independente de limpeza de estêncil com 3 modos de operação.
  • Sistemas de rodo com parâmetros programáveis.
  • Sistema de transporte e posicionamento de placa inteligente.
  • Sistema inteligente de ajuste de largura da placa.
  • Interface homem máquina de fácil operação.
  • Verificação / Inspeção simples 2D com câmera fiducial.

Especificações


 Modelo  A5
 Tamanho máximo da placa  400mm x 340mm
 Tamanho mínimo da placa  50mm x 50mm
 Largura da placa  0.4mm~6mm
 Uniformidade da placa  Max. PCB Diagonal 1%
 Peso maximo da placa  6Kg
 Borda livre da placa  Up to 2.5mm
 Altura livre na parte inferior da placa  25mm
 Velocidade de transporte  1500mm/Second(Max), programável
 Altura do transportador  900±40mm
 Direção do transportador  Left-Right, Right-Left, Left-Left, Right-Right
 Tipo de transportador um estágio  Um estagio
 Sistema de Limpeza Seco, Molhado com Alcool, Vácuo (programável)
 Sistema de travamento Travamento superior patenteado; Travamento lateral; travamento por vácuo opcional
 Sistema de suporte da placa  pequeno magnético., blocos de suporte., Sistemas desenhados especiais.,

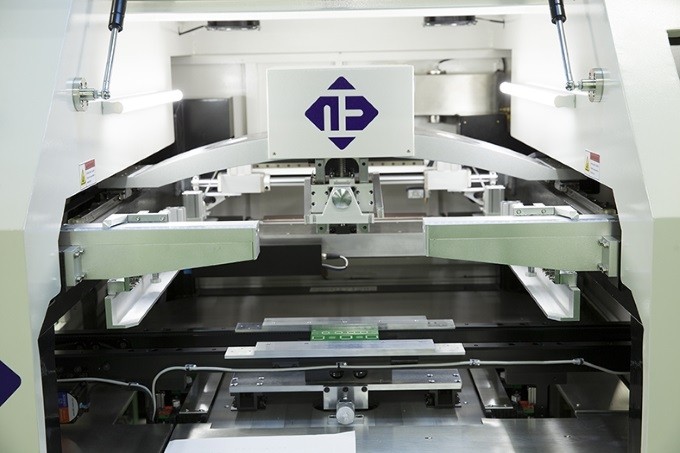

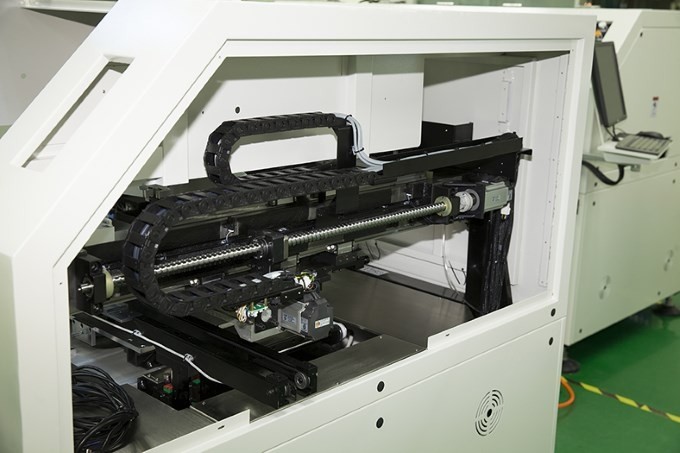

 Cabeça de impressão  Duas cabeças motorizadas independentemente;
 Tamanho do quadro  370mm x 370mm~737 mm x737 mm
 Tipo do rodo  Steel/Rubber Squeegee Blade(Angle:45/55/60)
 Comprimento do rodo  220mm~650mm
 Altura do rodo  65±1mm
 Espessura do rodo  0.25mm Diamond-like carbon
 Modos de impressão  simples e dupla passagem
 Separação estêncil/placa (snap-off) 0.02 mm - 12 mm
 Velocidade de impressão  6 mm/sec - 200 mm/sec
 Pressão de impressão  0.5kg - 15Kg
 Alcance / Distância de impressão  ±320 mm(from central )
 Campo de visão da câmera  8mm x 6mm
 Ajuste permitido para posicionamento da placa  X,Y:±10.0mm; Angulo: :±2.0°
 Sistema de visão  Look Up/Down Optics Structure/CCD/
Geometry Pattern-match
 Repetibilidade de posicionamento  ±0.01mm
 Precisão de impressão  ±0.025mm
 Tempo de ciclo  <7s
 Tempo de setup  <5min
 Alimentação AC  AC220V±10%,50/60HZ, 3KW
 Suprimento de ar comprimido  4,5 ~ 6Kg/cm2

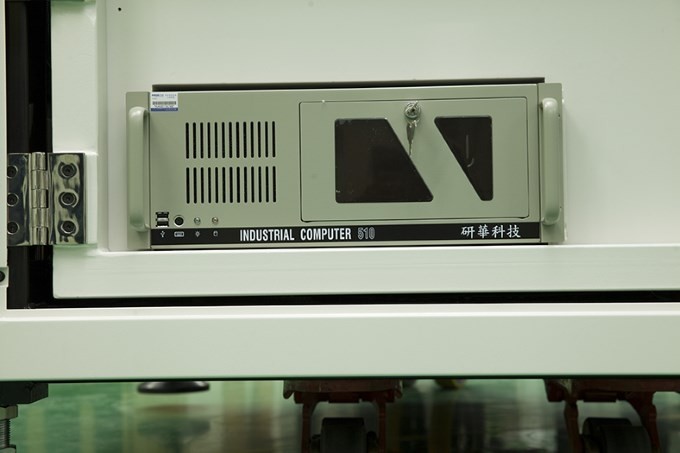

 Sistema de controle PC Industrial de alta confiabilidade
 Dimensões da máquina  1220mm x 1355mm x 1500mm
 Peso da máquina  1000Kg
Importância da aplicação de pasta de solda no processo smd
  1. Precisão na dosagem: A pasta de solda é aplicada de forma precisa e controlada em áreas específicas da placa de circuito impresso (PCB), onde os componentes SMD serão soldados. Isso garante a quantidade certa de material de solda em cada local, evitando excessos ou falta de solda.

  2. Facilita o posicionamento: A pasta de solda ajuda a segurar os componentes SMD no lugar correto durante a montagem, uma vez que possui propriedades de aderência temporária. Isso facilita o manuseio e a colocação precisa dos componentes sobre a pasta.

  3. Melhora a conectividade elétrica: A pasta de solda é fundamental para estabelecer uma conexão elétrica sólida entre os terminais dos componentes e os pads da PCB. Quando aquecida, a pasta de solda funde e cria uma ligação elétrica confiável.

  4. Reduz o risco de falhas: O uso adequado de pasta de solda ajuda a minimizar o risco de falhas, como bridges (curtos-circuitos) ou falta de solda, que podem ocorrer se a quantidade de solda não for controlada com precisão.

  5. Aumenta a eficiência: A aplicação de pasta de solda é uma etapa de montagem rápida e automatizada em muitos casos, o que contribui para a eficiência do processo de montagem SMD.

  6. Melhora a qualidade da solda: O uso de pasta de solda de qualidade e a aplicação correta ajudam a obter juntas de solda uniformes, com boa aparência, que resistem ao longo do tempo.

Em resumo, a aplicação de pasta de solda desempenha um papel crucial na produção de eletrônicos SMD, garantindo conexões elétricas confiáveis, precisão na montagem e alta qualidade no processo de fabricação.

Palavras Chave: SMT Screen Printer, Máquina de Impressão SMD, Screen Printer SMD, impressão de pasta de solda SMD, Impressão de adesivo SMD, Impressão automática de pasta de solda. Substitui GKG, substitui GKG Titan, Substitui MPM, Substitui DEK, com vantagens de preços e sem perder em qualidade ou performance.
