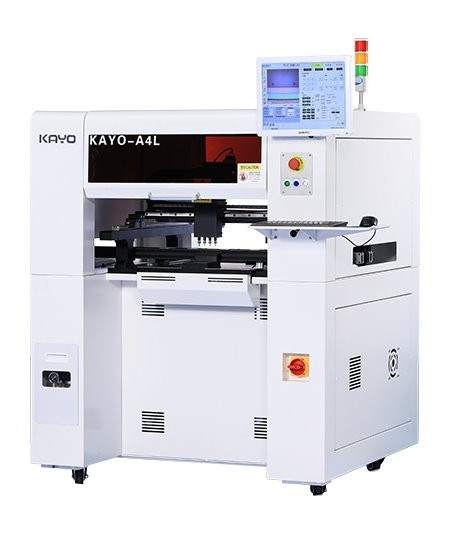

Insersora SMD A4L - Pick & Placer - Média Produção

Mais Imagens

Insersora SMD A4L - Pick & Placer - Média Produção

Disponibilidade: Sem estoque

Insersora Pick and Place SMD projetada para montagem de baixa produção. Máquina robusta, com componentes de qualidade.
  • Velocidade máxima de 8000 CPH (em média real 4000 a 6000 CPH)
  • 1 Cabeça com 4 eixos Z
  • Placas de até 480x300mm
  • Excelente retorno de investimento
  • Facilidade de programação
  • Suporte para instalação, treinamento e manutenção
  • Suporte para montagem de LEDs.
  • Centralização por camera
  • Até 46 (20 frente, 26 atrás) Tape Feeders de 8mm
Máquina estável, robusta, desenvolvida com base em tecnologia e peças / compoentes japoneses, com milhares de instalações.

Esta máquina é uma opção a outras de baixo custo,m como a NEODEN, mas com a vantagem de ser mais precisa e robusta.
Descrição

Detalhes

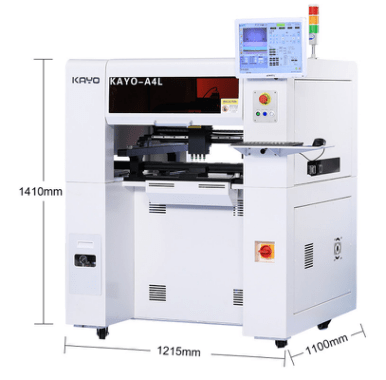

Product Dimensions:

Insersora SMD A4L - Pick & Placer - MediaBaixa Produção

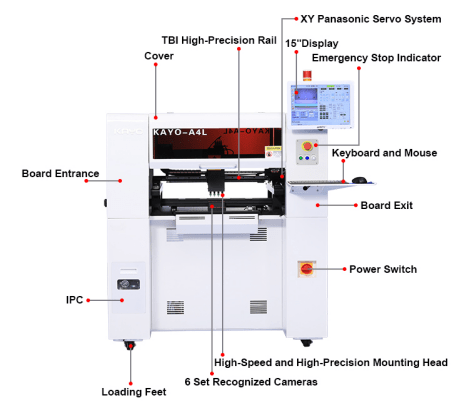

Product Details:

Insersora SMD A4L - Pick & Placer - Media Produção

Product Advantages:

Insersora SMD A4L - Pick & Placer - Media Produção

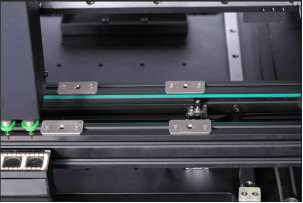

1. Optimized multi-functional conveyor (best positioning + no impact stopping), adopt a laser sensor rather than mechanical stopper to position. No rely on the PCB board size, shape, achieve the best positioning and no impact stop.

Insersora SMD A4L - Pick & Placer - Media Produção

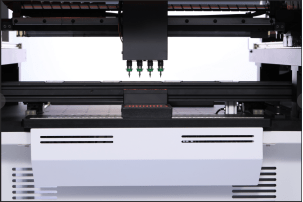

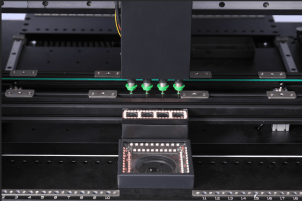

2. High Precision: Equipped with 6pcs of cameras: 1pc of Mark, 1pc of high precision, and 4pcs of high-speed recognition cameras, could effectively mount 0402-5050 components, beads, diodes, transistors, SOP, 40mm*40mm range pin pitch ≥0.3mm chip QFP-256, BGA etc.

Insersora SMD A4L - Pick & Placer - Media Produção

3. Fast Speed: the max. mounting speed: 8000CPH, average mounting speed: 6000CPH.

Insersora SMD A4L - Pick & Placer - Media Produção

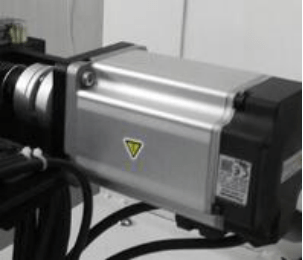

4. Strong Stability: Panasonic Servo Motor and Drive, TBI precise linear guide and ball screw, Japan Vacuum generator, JUKI high-precise nozzles, automatic feeding integrated system and high-configuration IPC - High precision, strong stability, promise 24-hour mounting stably.

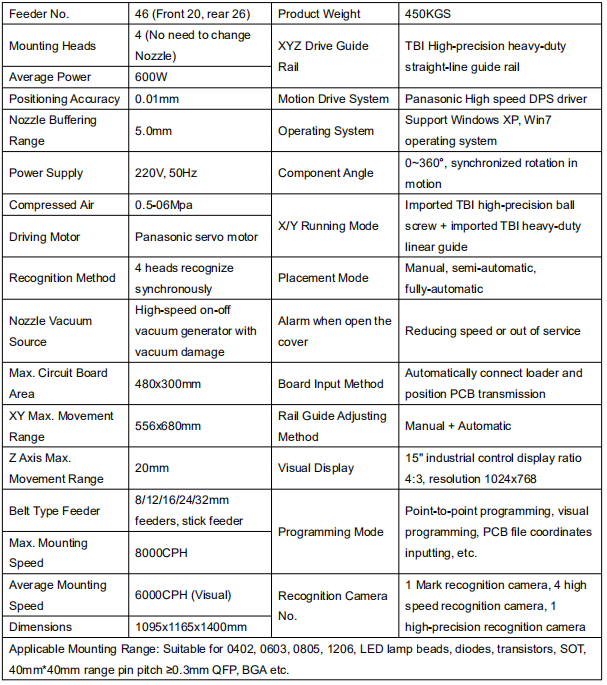

Product Specification:

Insersora SMD A4L - Pick & Placer - Media Produção

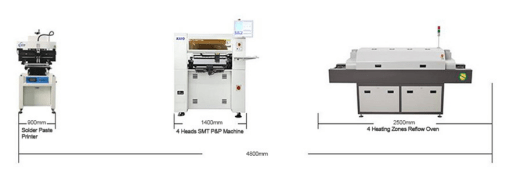

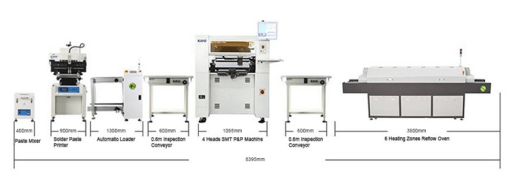

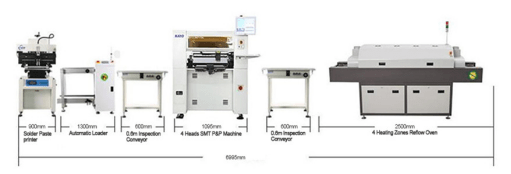

Whole Production line:

Program 1:

Insersora SMD A4L - Pick & Placer - Media Produção

Program 2:

Insersora SMD A4L - Pick & Placer - Media Produção

Program 3:

Insersora SMD A4L - Pick & Placer - Media Produção
