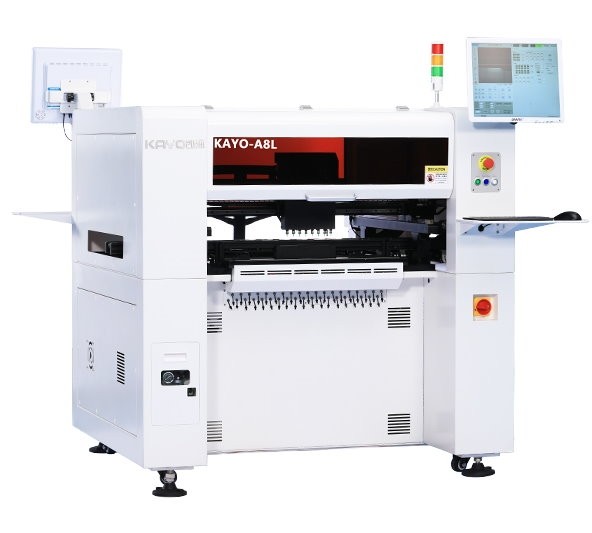

Insersora KAYO SMD A8L - Pick and Place - Media Produção

Disponibilidade: Sem estoque

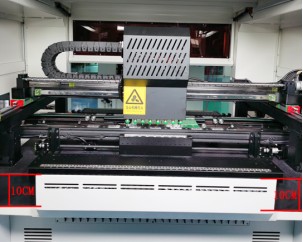

Insersora Pick and Place SMD projetada para montagem de protótipos e para lotes de baixa produção. Máquina robusta, com componentes de qualidade.
  • Velocidade máxima de 15000 CPH (em média real 8000 a 10000 CPH)
  • 1 Cabeça com 8 eixos Z
  • Placas de até 650x380mm
  • Excelente retorno de investimento
  • Facilidade de programação
  • Suporte para instalação, treinamento e manutenção
  • Suporte para montagem de LEDs.
  • Centralização por camera
  • Até 70 (38 frente, 32 atrás) Tape Feeders de 8mm
Máquina estável, robusta, desenvolvida com base em tecnologia e peças / compoentes japoneses, com milhares de instalações.

Esta máquina é uma opção a outras de baixo custo,m como a NEODEN, mas com a vantagem de ser mais precisa e robusta.
Descrição

Detalhes



PICK & PLACERS KAYO: INTRODUÇÃO

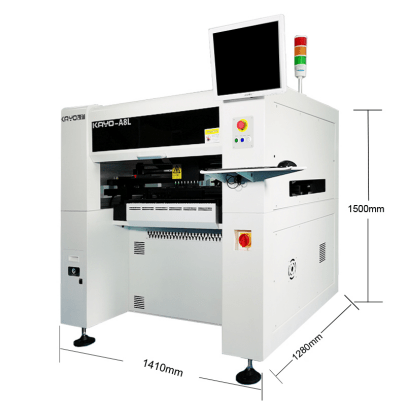

Dimensões do Produto:

Insersora SMD A8L - Pick & Placer - Media Produção

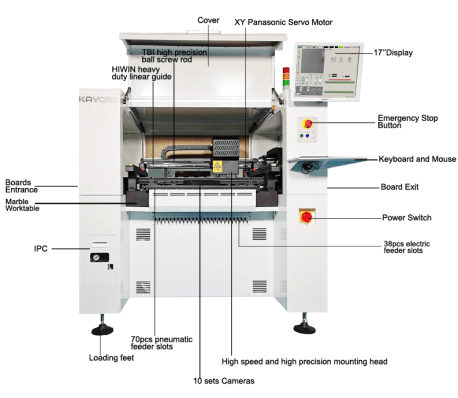

Product Details:

Insersora SMD A8L - Pick & Placer - Media Produção

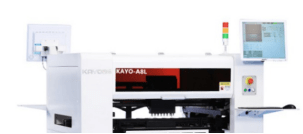

Product Advantages:

Insersora SMD A8L - Pick & Placer - Media Produção

Insersora SMD A8L - Pick & Placer - Media Produção

1. Total de 10pcs de câmeras: 1PC de câmera de reconhecimento de marca, 8pcs de câmera de reconhecimento de alta velocidade, 1PC de câmera de reconhecimento de alta precisão de 8 milhões de pixels, reconhecer de forma síncrona, garantir de forma eficaz a velocidade e precisão de montagem. Além do mais, a câmera de precisão redesenhada como a estrutura de pós-posição, mais lugar para segurar os alimentadores para a parte frontal, melhora a eficiência do posicionamento.

Insersora SMD A8L - Pick & Placer - Media Produção

2. Adopt imported JUKI nozzle spring buffer, not easy to drop components when picking and placement, convenient to install and durable. Up to 4 groups of components can be picked up at the same time, which improves the picking up speed and work efficiency of the machine.

 Insersora SMD A8L - Pick & Placer - Media Produção

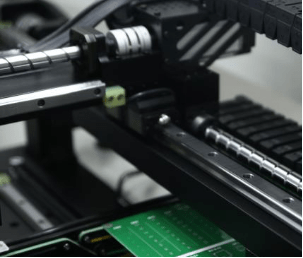

3. XY drives adopt imported TBI high precision lapping ball screw + heavy-load linear guide, fast positioning, low noise and high precision. Precision control error can reach 0.018mm.

Insersora SMD A8L - Pick & Placer - Media Produção

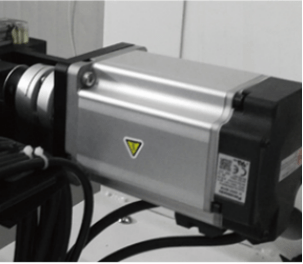

4. Adopt Japan Panasonic A6 series AC servo motor, the encoder with 23Bit precision, 8 times higher than A5 series.

Insersora SMD A8L - Pick & Placer - Media Produção

5. With two 17” displays, could operate front and rear simultaneously, making the operation easier, saving operators' time, no need to run around the machine.

Insersora SMD A8L - Pick & Placer - Media Produção

6. 3-section automatic inputting board mode: board waiting mounting, board mounting, and board waiting outputting, which greatly reduces the transmission distance and increase the number of board. Save much time, and improve the efficiency.

Insersora SMD A8L - Pick & Placer - Media Produção

Insersora SMD A8L - Pick & Placer - Media Produção

7. Can hold 70pcs of 8mm pneumatic / electric feeders simultaneously, switch feeder type at random. Accurately mount 0201-5050 resistanceLED lamp beads, diodes, transistor, SOP, chip QFP-256, 40mm*40mm range QFP, BGA etc.

Insersora SMD A8L - Pick & Placer - Media Produção

8. Conveyor’s width adjustment adopts bilateral transmission structure to improve the width modulation accuracy and stability, effectively avoiding the different width of both ends after adjusting.

Insersora SMD A8L - Pick & Placer - Media Produção

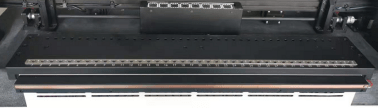

9. The marble base increases the mechanical stability and placement accuracy, ensures that the mechanism will never deform, and improves the life of the ball screw and motor.

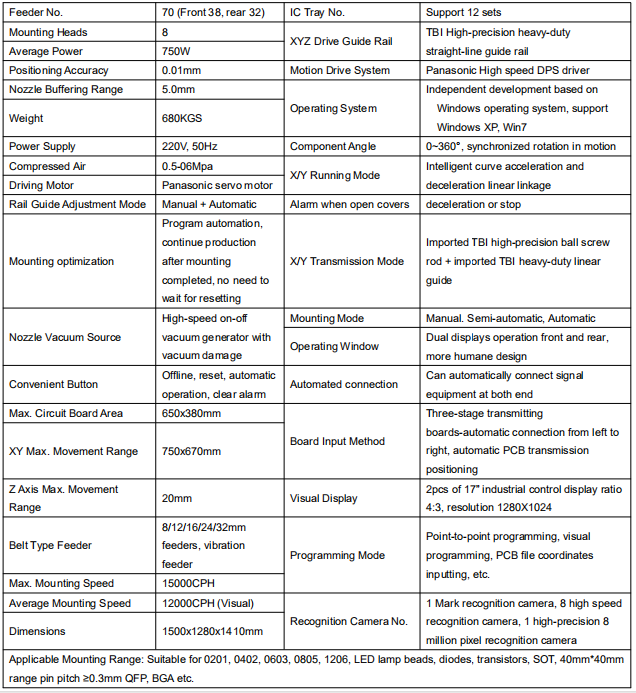

Product Specification:

Insersora SMD A8L - Pick & Placer - Media Produção


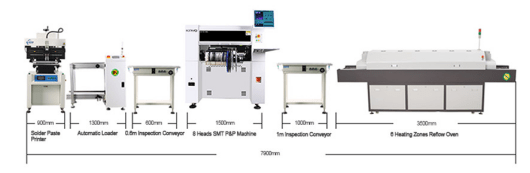

Program 1:

Insersora SMD A8L - Pick & Placer - Media Produção

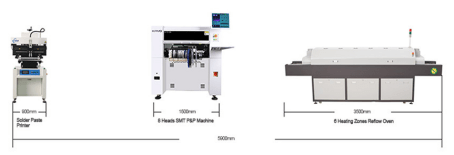

Program 2:

Insersora SMD A8L - Pick & Placer - Media Produção

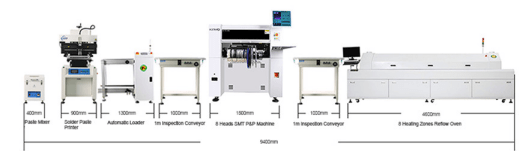

Program 3:

Insersora SMD A8L - Pick & Placer - Media Produção

Palavras Chave:
pick & placer, pick and placer, pega e coloca, montagem de componentes smd, insersora de componentes, montar componente SMD, inserir componente smd, chip shooter, produção smd, juki, fuji, yamaha, samsung, hanwha, siemens, neoden, tws, linhas SMD, linhas de produção SMD, montagem de componentes SMD, pegar e colocar componentes SMD, pick and placer, pick and place, SAMSUNG pick and placer, HANWA pick and placer, SM-481, insersora SAMSUNG, insersora HANWA, SM-481, SM-481PLUS, SM-482, SM-482PLUS, DECAN, NEODEN pick and placer, insersora NEODEN, neoden7, JUKI pick and placer, insersora JUKI, JUKI RS-1R, JUKI RX-7R, KAYO pick and placer, insersora KAYO, D2V, A4, A4L, A6, A8L, S600, 1CLICKSMT pick and placer, insersora




Palavras Chave:
pick & placer, pick and placer, pega e coloca, montagem de componentes smd, insersora de componentes, montar componente SMD, inserir componente smd, chip shooter, produção smd, juki, fuji, yamaha, samsung, hanwha, siemens, neoden, tws, linhas SMD, linhas de produção SMD, montagem de componentes SMD, pegar e colocar componentes SMD, pick and placer, pick and place, SAMSUNG pick and placer, HANWA pick and placer, SM-481, insersora SAMSUNG, insersora HANWA, SM-481, SM-481PLUS, SM-482, SM-482PLUS, DECAN, NEODEN pick and placer, insersora NEODEN, neoden7, JUKI pick and placer, insersora JUKI, JUKI RS-1R, JUKI RX-7R, KAYO pick and placer, insersora KAYO, D2V, A4, A4L, A6, A8L, S600, 1CLICKSMT pick and placer, insersora

Uma máquina pick and place, também conhecida como robô pick and place ou insersora SMD, é um equipamento automatizado usado na fabricação de eletrônicos para colocar componentes de montagem em superfície (SMD) com precisão em placas de circuito impresso (PCBs).

No processo de montagem da tecnologia de montagem em superfície (SMT), os componentes SMD, incluindo circuitos integrados (ICs), resistores, capacitores, conectores, diodos, e outras pequenas peças eletrônicas, são montados na superfície de um PCB. As máquinas pick and place automatizam esse processo manipulando e posicionando os componentes em locais designados na PCB.

Veja como funciona uma máquina pick and place típica:

Alimentação de componentes: A máquina está equipada com alimentadores que suportam bobinas (TAPES), bandejas (PALLETS) ou tubos (STICK) contendo os componentes SMD. Esses alimentadores disponibilizam os componentes à máquina para coleta.

Coleta de componentes: uma vez que o componente é identificado e posicionado corretamente, uma cabeça robótica com um ou mais bocais a vácuo, move-se para coletar o componente SMD do alimentador. O bocal a vácuo cria uma sucção a vácuo para segurar o componente com segurança durante o processo de coleta.

Alinhamento do sistema de visão: A máquina pick and place usa um sistema de visão, geralmente composto por câmeras e sensores, para identificar e localizar os componentes transportados pela cabeça. O sistema de visão garante o alinhamento e orientação precisos dos componentes, garantindo seu posicionamento preciso na placa mesmo havendo variações de sua posição no ponto de colata (PICK UP) no alimentador.
Além do alinhamento de cada componente, na entrada da placa a máquina inspeciona atraves do reconhecimento de pontos na placa chamados de fiduciais, a sua posição. São identificados deslocamentos da placa em X, Y e ângulo. Estes dados são usados para compensar e corrigir as coordenadas de montagens dos componentes.

Posicionamento do componente: O bocal então se move para o local designado na PCB e coloca precisamente o componente nos pads correspondentes. A máquina garante alinhamento, orientação e precisão de posicionamento adequados com base no design do PCB.

Processo de repetição: A máquina pick and place repete o processo de coleta (PICK UP) e colocação (PLACE) de cada componente na PCB, seguindo a sequência programada e a ordem especificada nas instruções de montagem.

As máquinas pick and place oferecem a colocação de componentes de alta velocidade e alta precisão, permitindo a montagem eficiente e precisa de componentes SMT em PCBs. Eles aumentam significativamente a velocidade e a consistência da produção em comparação com os métodos de montagem manual.

Essas máquinas são programáveis, permitindo que os fabricantes alternem facilmente entre diferentes tipos de componentes e configurações de montagem. Eles também suportam o manuseio de vários tamanhos e formas de componentes, acomodando uma ampla gama de requisitos de montagem de dispositivos eletrônicos.

No geral, as máquinas pick and place são ferramentas vitais na fabricação de eletrônicos modernos, fornecendo posicionamento automatizado e confiável de componentes de montagem em superfície, melhorando assim a eficiência da produção e garantindo qualidade consistente.
