SM482 - Insersora de Componentes SMD - Multi-Functional Placer

Mais Imagens

SM482 - Insersora de Componentes SMD - Multi-Functional Placer

Disponibilidade: Sem estoque

Velocidade

28.000 CPH (Ótimo)

Tamanho de componentes

0603 (0201 polegadas) até 55mm(H15mm)

Tamanho da Placa

460 x 400mm

Alimentadores

Pneumáticos ou Eletrônicos.

Alimentadores eletrônicos de alta velocidade, alta precisão, com alinhamento automático de posição de pick-up.
Alimentadores SMART que permitem alimentar sem parada uma nova fita após término de uma fita atual.

Sistema de Reconhecimento de componentes

Algoritmo otimizado inclusive para componentes ODD-FORM

Descrição

Detalhes

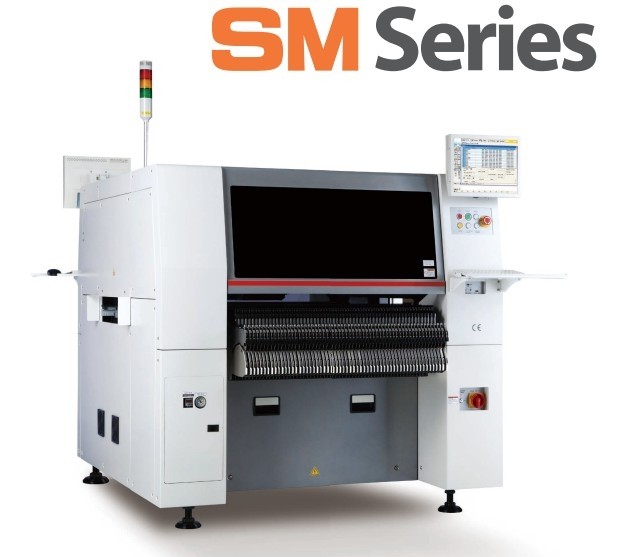

SM482 - Insersora de Componentes SMD - Multi-Functional Placer

Insersora SMD SM482 - SAMSUNG Placer.

Highly reliable SM482 is the latest generation of Full Vision pic and place machines f rom Samsung Techwin.

Cost of ownership is extremely low due to the simple yet reliable X/Y/Z structure.

Easy to use software allows users to quckly learn the machine and get the most from it.  Standard component library has more than 1800 shapes and the polygonic algorithm automatically detects component outlines on difficult components.

Features:

  • Built in vacuum pump making air consumption just 50Nl/min!!!!
  • Easily Identifieable Feeders
  • Adaptive Pick Up
  • Front and back operation as standard
  • Large PCB Size of 460mm x 400mm
  • 0201 component recognition as standard
  • 120 x 8mm Feeder Capacity
  • High Accuracy ±50µ@3σ/Chip
  • Small Footprint of just 1650mm x 1690mm x 1535mm
  • 4.7KVA Max Power

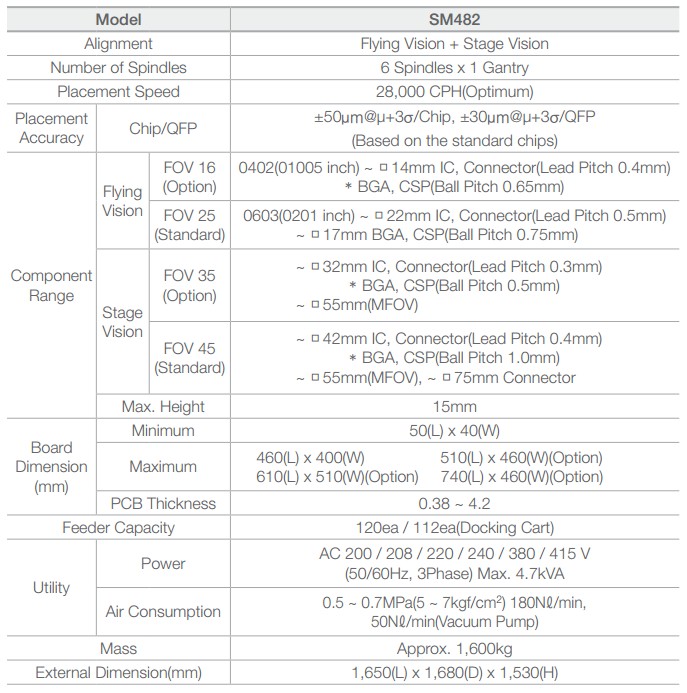

Placement Rate: 28'000cph optimum
Placement Accuracy: ±50µ@3σ/Chip
  ±30µ@3σ/QFP
Component Range: 0201~22mm² by flying vision
  ~55mm² or 75mm long connectors
  Max Height = 15mm
PCB Size: 460mm x 400mm
PCB Thickness: 0.38 ~ 4.2mm
Feeder Capacity: 120 x 8mm

Options:

  • 01005 Placement by optional Fly Camera
  • 32mm² @0.3mm Lead Pitch by optional 35mm Fixed Camera
  • Board Size 510mm x 460mm
  • Board Size 610mm x 510mm
  • Board Size 740mm x 460mm
  • Intelligent Feeder and Parts system
  • Feeder Docking Carts
  • Flux Dipping Feeder
