Inspeção por RAIO X - X RAY inspection - AX9100

Mais Imagens

Inspeção por RAIO X - X RAY inspection - AX9100

Disponibilidade: Sem estoque



O AX9100 é um equipamento de inspeção RAIO X de alta potência, flexível e de excelente custo-benefício adequado a área de eletrônica. Com o objetivo de inspecionar produtos eletrônicos cada vez menores, e com dificuldades em inspeção visual, tais como componentes BGA e QFN, a tecnologia de análise por RAIOS X de alta resolução vem trazer uma solução rápida e não destrutiva indispensável para a indústria eletrônica. Entre outros produtos, a inspeção é direcionada a BGA, µBGA, placas muli-layer, junções de solda, flip-chip, CSP, COB.

  • Tubo de raio-X fechado de 130kV 3µm, alta velocidade e FPD de alta resolução de milhões de pixels
  • Detecção de inclinação com 55 ° e operação de rotação 360 ° junto com movimento de 7 eixos
  • Tubo de raios-X e detector de elevação e descida automática, com sistema de posicionamento de ponto-alvo conveniente
  • Sistema multifuncional de processamento de imagem DXI, detecção programável CNC

Descrição

Detalhes

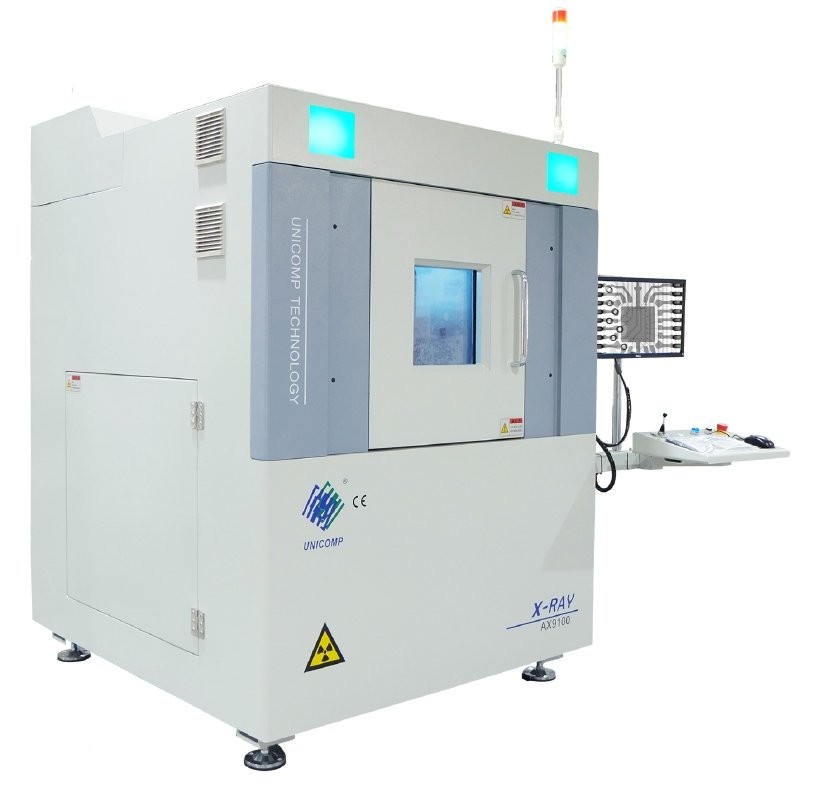

INSPEÇÃO DE PLACAS E COMPONENTES POR RAIOS X - AX9100

O AX9100 é um equipamento de inspeção RAIO X de alta potência, flexível e de excelente custo-benefício adequado a área de eletrônica. Com o objetivo de inspecionar produtos eletrônicos cada vez menores, e com dificuldades em inspeção visual, tais como componentes BGA e QFN, a tecnologia de análise por RAIOS X de alta resolução vem trazer uma solução rápida e não destrutiva indispensável para a indústria eletrônica. Entre outros produtos, a inspeção é direcionada a BGA, µBGA, placas muli-layer, junções de solda, flip-chip, CSP, COB.

  • Tubo de raio-X fechado de 130kV 3µm, alta velocidade e FPD de alta resolução de milhões de pixels
  • Detecção de inclinação com 55 ° e operação de rotação 360 ° junto com movimento de 7 eixos
  • Tubo de raios-X e detector de elevação e descida automática, com sistema de posicionamento de ponto-alvo conveniente
  • Sistema multifuncional de processamento de imagem DXI, detecção programável CNC

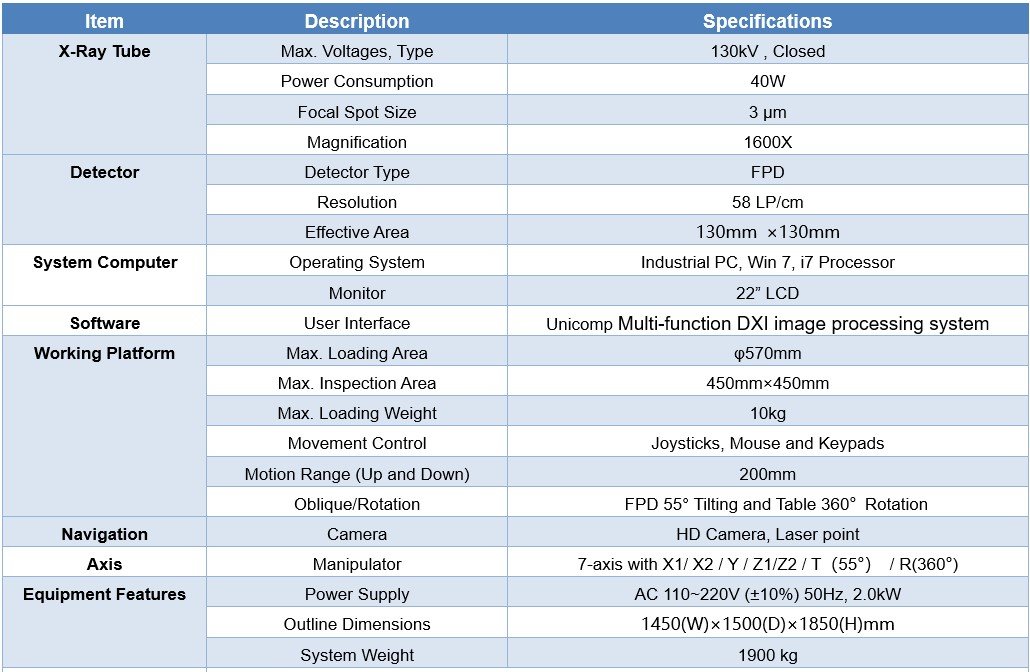

AX9100 - inspeção de raiox - especificações



Aplicações


  • Verificação de imagens em ângulo com maior precisão
  • Apropriado também para produtos menores tais como celulares
  • Campo de visão aumentados
  • Workstation com software poderoso, incluindo dados estatísticos / SPC
  • Análise de BGA , CSP , LED , Flip Chip , e outros semicondutores
  • Análise de baterias e fundição de metais pequenos
  • Módulos de conectores eletrônicos e componentes aeroespaciais
  • Indústria fotovoltaica entre outras

E relativo ao suporte de HARDWARE, como toda máquina pode um dia necessitar de suporte e manutenção, você terá a AllPoint com especialistas, e estoque local estatístico de peças de reposição para ajuda-lo.

A AllPoint influencia desde o design da máquina, sua importação, preparação de infraestrutura, instalação, treinamento, acompanhamento de produção, consultoria e treinamento em processo de soldagem.

Abaixo veja alguns dos defeitos mais comuns que o RAIO X detecta

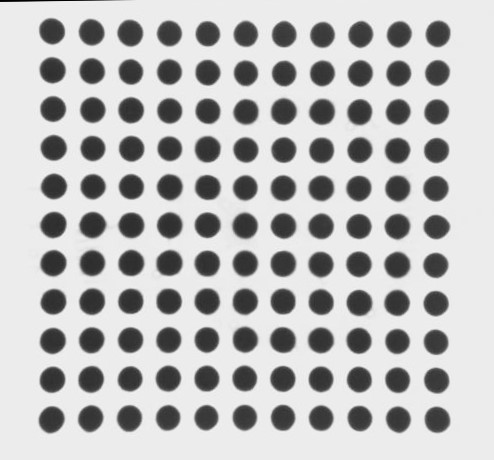

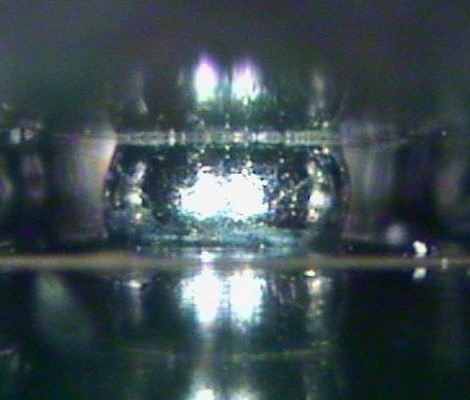

Raio X de um BGA normal Solda elíptica, perfeita.
Raio X de um BGA normal

Solda elíptica, perfeita.

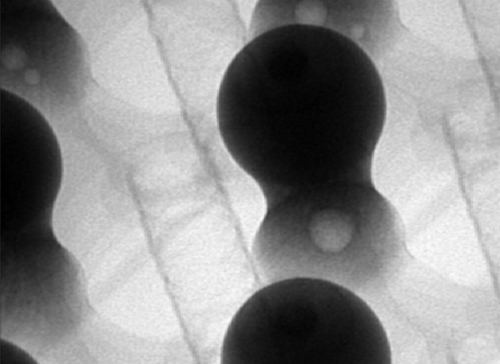

BGA deslocado verticalmente Imagem do defeito, provocado talvez por flambagem da placa
BGA deslocado verticalmente

Imagem do defeito, provocado talvez
por flambagem da placa

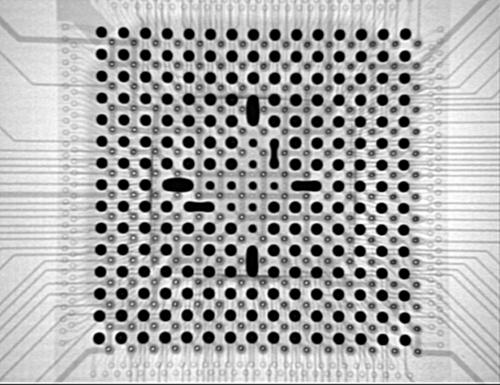

Curto entre esferas de BGA Imagem de um curtoem BGA
Curto entre esferas em BGA.

Imagem de um curto em BGA.

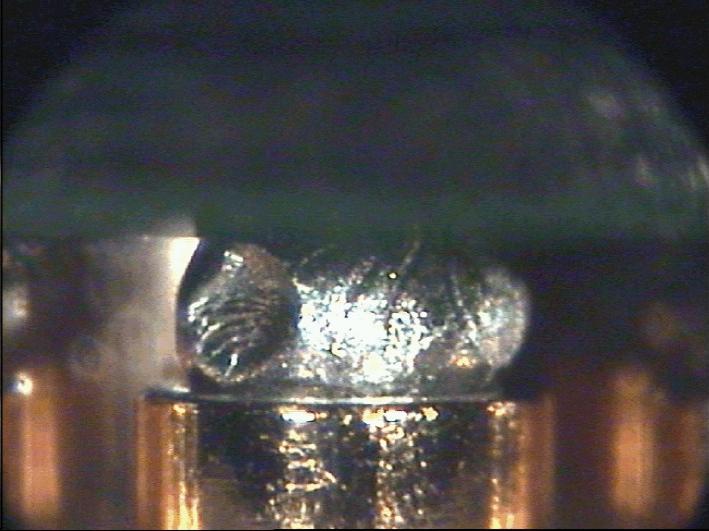

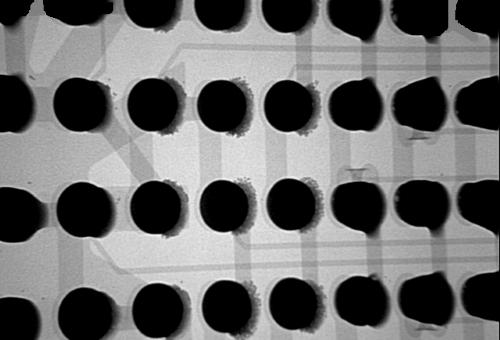

BGA mal soldado (solda fria) Defeito e solda fria em BGA
BGA mal soldado (solda fria).

Defeito de solda fria em BGA.

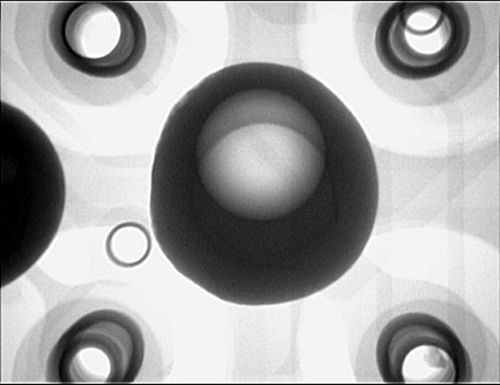

BGA com voide de tamanho grande Imagem de um void "externo"
BGA com voide de tamanho grande.

Imagem de um void "externo".

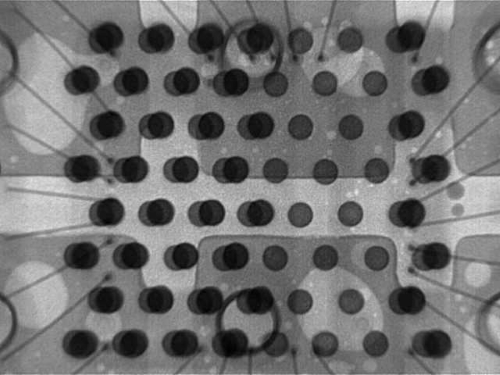

BGA deslocado Imagem de BGA deslocado
BGA deslocado.

Imagem de BGA deslocado.


OBS: As imagens em pares têm relação teórica mas nem sempre correspondência exata. O objetivo é demonstrar a classe de problemas encontrados.
