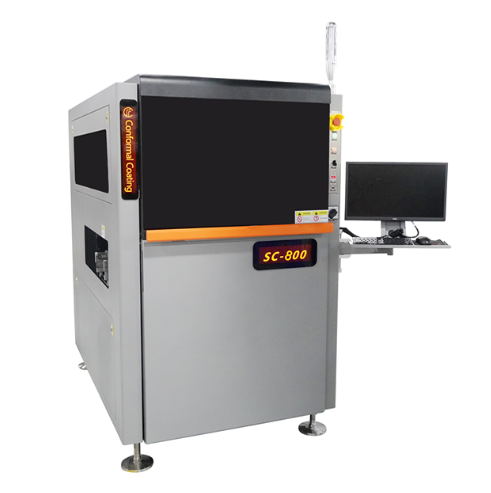

Máquina de Aplicação de Verniz Seletiva - SC 800
R$0,00

Disponibilidade: Sem estoque


Esta máquina de aplicação de verniz seletiva é um modelo avançado e sofisticado de “conformal coating” que garante alta qualidade e consistência em processos mais exigentes e complicados. Todos os seus sistemas foram projetados para oferecer o máximo de performance e estabilidade.

Ela adota uma válvula sofisticada que utiliza três tipos de padrão (patterns) para aplicação de verniz, programáveis e sem interrupção fazendo com que a precisão, configurabilidade e eficiência da cobertura seja significantemente melhorada.

Descrição

Detalhes



Máquina de Aplicação de Verniz Seletiva SC-800 – Selective Conformal

Coating

Máquina de Aplicação de Verniz




Esta máquina de aplicação de verniz seletiva é um modelo avançado e sofisticado de “conformal coating” que garante alta qualidade e consistência em processos mais exigentes e complicados. Todos os seus sistemas foram projetados para oferecer o máximo de performance e estabilidade. Ela adota uma válvula sofisticada que utiliza três tipos de padrão (patterns) para aplicação de verniz, programáveis e sem interrupção fazendo com que a precisão, configurabilidade e eficiência da cobertura seja significantemente melhorada.


Características




  • Sistema servo de precisão para controle do seu sistema de movimento. Sistema de drivers e motores de eixos X, Y, Z, R da Panasonic, que garante repetibilidade de 0,05 mm no posicionamento, além de máxima velocidade sem vibrações.
  • Três padrões de revestimento numa única válvula.
  • Sistema automático de ajuste de largura de transportador.
  • Sistema de câmeras CCD para programação e reconhecimento de marcas fiduciais, para ajuste de deslocamento de posicionamento da placa (opcional).
  • Sistema de detecção de nível de adesivo (opcional).
  • Atende a tamanhos de placa de até 450x450mm.
  • Controlado por PC de classe industrial rodando sistema operacional Windows, com interface em inglês.
  • Estrutura mecânica robusta, utilizando sólida base e componentes de precisão de marcas famosas: fusos sem-fim da KURODA (Japan), guia linear duplo da SKF (Japan), garantindo longa vida de funcionamento sem vibrações e desgastes desnecessários.

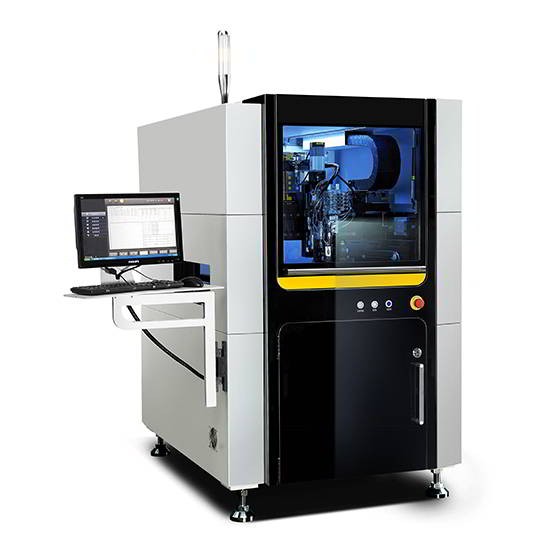

Plataforma

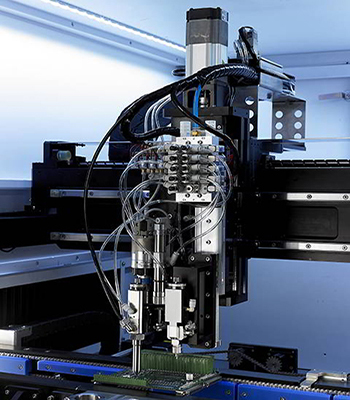

A plataforma sólida do SC 800 adota um design livre de vibrações, além de utilizar componentes mecânicos de precisão de fabricantes famosos tais como eixo sem-fim da KURODA e guia linear duplo SKF, garantindo que o sistema funcione de forma estável, rápida, sem vibrações.



Sistema servo

O sistema servo é baseado em componentes da Panasonic incluindo motores e acionadores. Garante-se assim, repetibilidade no posicionamento de 0,05 mm, acelerações e desacelerações rápidas sem overshoot e vibrações, e alta velocidade e agilidade no movimento.



Sistema de transporte

O transportador conta com ajuste de largura programável e automático. Utiliza-se corrente de aço inox para transportar as placas.



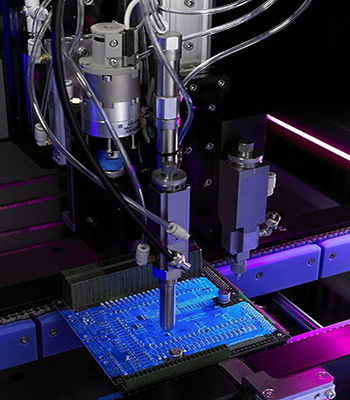

Iluminação ultra violeta

Emprega luz ultravioleta para proporcionar uma inspeção e acompanhamento rápido da aplicação do revestimento.

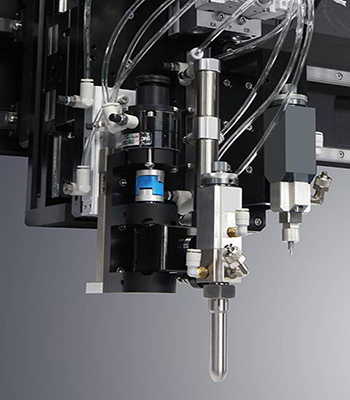

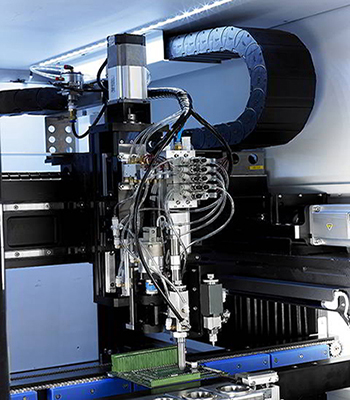

Válvula especial

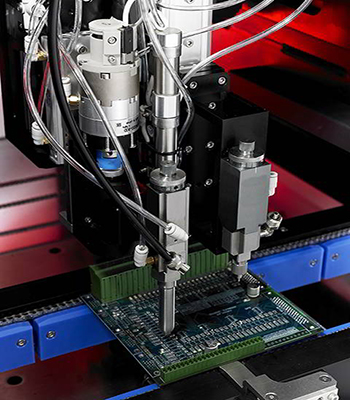

O sistema conta com uma válvula que consegue emitir três tipos de padrão (patterns) de revestimento sem interrupção de funcionamento. Este tipo de válvula consegue atender aos mais diversos tipos de revestimentos complicados, melhorando a eficiência de aplicação.



Rotação

O sistema consegue rotacionar a cabeça para posicionar melhor a válvula de revestimento. Diversos tipos de válvula podem ser utilizados.



Software

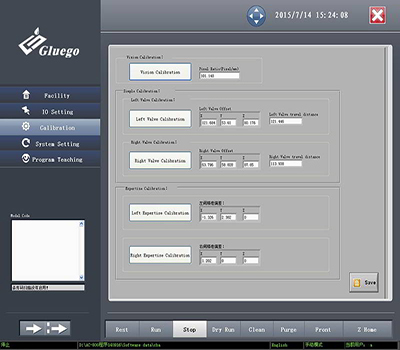

A interface do usuário é implementada no ambiente Windows tornando o aprendizado fácil para o operador. A programação é simples mesmo para principiantes.



Software

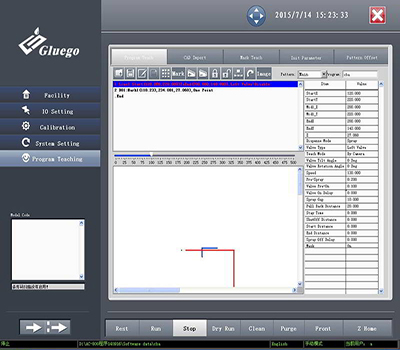

Vários parâmetros são disponibilizados e programáveis para fazer com que o Software tenha alta flexibilidade em conseguir os seus objetivos.




Modo de aplicação de revestimento em linha

Este método pode ser utilizado para atingir uma área reduzida de revestimento, melhorar a definição de áreas críticas, e também para depurar o programa inicial utilizando uma fina e reduzida camada de revestimento.



Modo de aplicação de revestimento em parafuso

Neste modo, o revestimento pode ser aplicado na forma na forma de um cone, de círculos concêntricos, em torno de um eixo central. Este método é normalmente utilizado em situações que requerem resolução alta de bordas, uma espessura de revestimento alta, e uma alta eficiência de trabalho.



Modo de aplicação em spray, atomização

Neste modo, o sistema é regulado para formar um spray de formato cônico e atomizado na placa. Este método tende a formar uma camada ultra fina de revestimento.





Modelo SC-800
Escopo de revestimento 50mm~450mm
Tamanho máximo de área de revestimento

450mm*450mm(valve teaching)

320mm*450mm(camera teaching)

Sistema de controle Industrial computer/motion control card
Número de eixos X,Y,Z,R axis
Velocidade máxima de trabalho Max 800mm/s
Ângulo de inclinação da válvula ±30°(option)
Altura máxima de componentes na placa 90mm
Tipo de programação Camera teaching/CAD load
Precisam de posicionamento +/- 0.05mm
Repetibilidade de posicionamento +/- 0.05mm
Válvula padrão Válvula com três padrões inclusos
Número de válvulas instaláveis duas válvulas
Válvula opcional válvula tipo agulha válvula SY-420; revestimento em filme, SY-5400
Volume do tanque de adesivo opcional com 5 l, 10 l, 20 l
Alimentação AC AC220V 50~60Hz
Potência total 2.6KW
Ar comprimido 0.6Mpa
Dimensões 1055mm*1447mm*1650mm
Peso 1000KG





MODO DE PULVERIZAÇÃO LINHA PARAFUSO ATOMIZAÇÃO
Pressão do spray (psi) 1.0-60 1.0-60 10-25
Pressão do ar none Baixa Alta
Viscosidade do material (CPS) 1-3000 500?3000 1-3000
Largura do filme (mm) 1-5 4?10 4?10
Espessura do filme (?m) 125-500 100?300 20?100
Definição da borda (mm) ±1.0 ±1.5 ±2.0
Eficiência da transferência 100% 95% 90%
Velocidade do revestimento (mm/sec) 200~600 100~250 100~400

Observação: A espessura do filme, definição da borda, velocidade de revestimento, variam de acordo com fluidos diferentes, tipo de aplicação e material da placa. Vários pontos podem afetar as especificações acima.







A embalagem internacional é feita para suportar umidade entre outros problemas encontrado em transporte marítimo. Utilizamos embalagem a vácuo de alta qualidade
