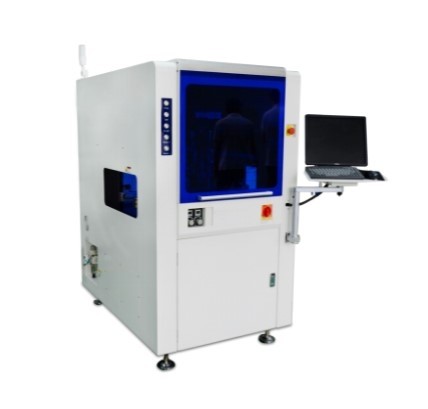

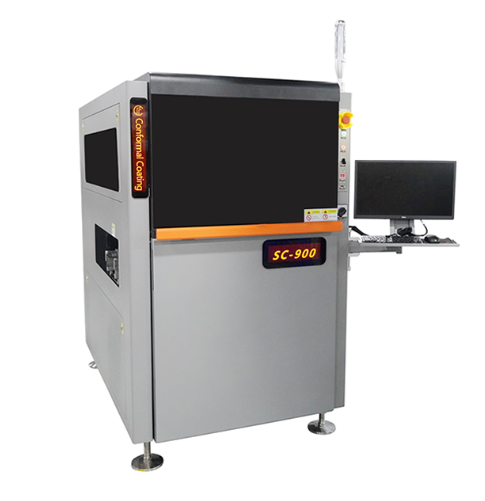

Máquina de Aplicação de Verniz Seletiva - SC 900

Disponibilidade: Sem estoque


Esta máquina de aplicação de verniz seletiva é um modelo avançado e sofisticado de “conformal coating” que garante alta qualidade e consistência em processos mais exigentes e complicados. Todos os seus sistemas foram projetados para oferecer o máximo de performance e estabilidade.

Ela adota uma válvula sofisticada que utiliza quatro tipos de padrão (patterns) para aplicação de verniz, programáveis e sem interrupção fazendo com que a precisão, configurabilidade e eficiência da cobertura seja significantemente melhorada.

Descrição

Detalhes



Máquina de Aplicação de Verniz Seletiva SC-900 – Selective Conformal Coating

Máquina de Aplicação de Verniz




Esta máquina de aplicação de verniz seletiva é um modelo avançado e sofisticado de “conformal coating” que garante alta qualidade e consistência em processos mais exigentes e complicados. Todos os seus sistemas foram projetados para oferecer o máximo de performance e estabilidade. Ela adota uma válvula sofisticada que utiliza quatro tipos de padrão (patterns) para aplicação de verniz, programáveis e sem interrupção fazendo com que a precisão, configurabilidade e eficiência da cobertura seja significantemente melhorada.


Características




  • 1. Máquina adota estrutura de soldagem de alta resistência, eixo X/Y/Z/R adota servo motor Panasonic e parafuso de esfera para garantir alta velocidade e funcionamento estável.

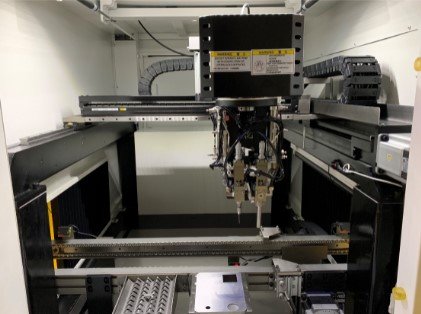

  • 2. Válvulas inclináveis com rotação de ±180 graus podem fazer o revestimento lateral do componente.
  • 3. Uma variedade de válvulas de alta precisão pode atender a diferentes requisitos de revestimento.
  • 4. O sistema CCD opcional pode ser usado para programação e reconhecimento de marcas.
  • 5. Seu sistema de pesagem de cola pode evitar a falta de revestimento.
  • 6. Possui sistema de leitura de código de barras opcional que pode chamar automaticamente o programa de acordo com o código de barras para a linha de revestimento de dupla face.
  • 7. O software de revestimento profissional atende facilmente a vários requisitos de procoessos de revestimento.

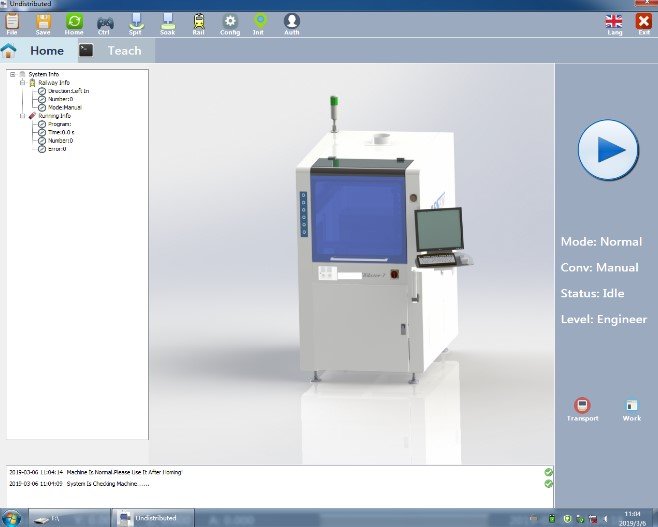

  • 8. Tem PC industrial com sistema operacional Windows, interface completa em inglês de fácil utilização.
  • 9. Conta com linha de revestimento inteira personalizada.



Servo motor

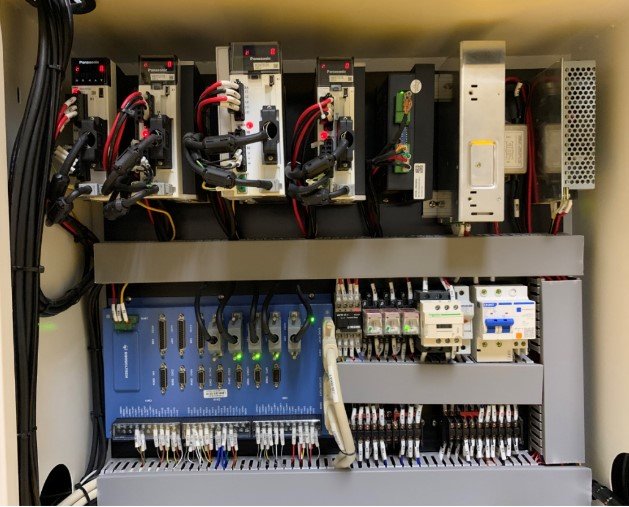

A máquina adota estrutura de soldagem de alta resistência, eixo X/Y/Z/R adota servo motor Panasonic e parafuso de esfera para garantir alta velocidade e funcionamento estável.



Válvula de precisão

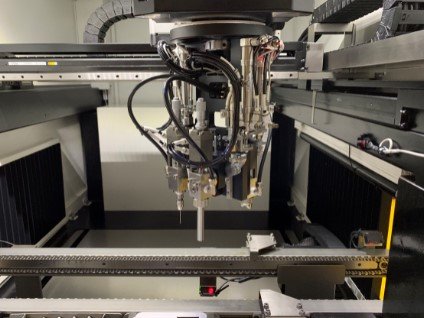

Válvula de alta precisão com dispositivo de rotação e inclinação realiza revestimento de alta precisão sem ângulo morto.



Sistema de pesagem de cola

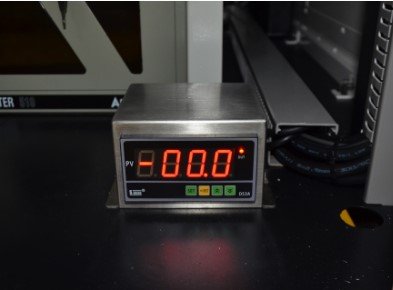

O sistema de pesagem de cola pode detectar o tanque vazio para evitar a falta de revestimento.



Peças de alta qualidade

Suas peças de alta qualidade garantem longa vida útil.



Válvula especial

Possui software de revestimento profissional que atende facilmente a vários requisitos do processo de revestimento.




Modo de aplicação da válvula dispensadora

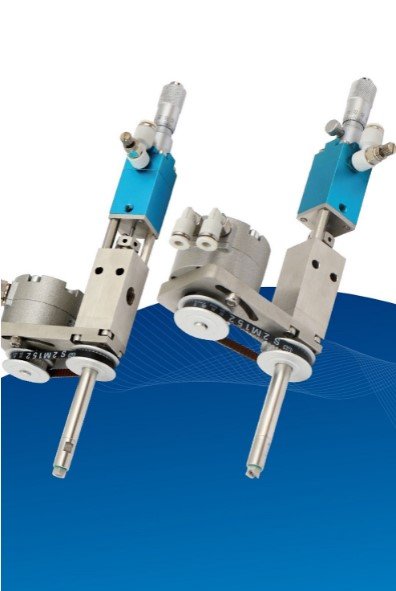

A válvula dispensadora de agulha é aplicada em áreas onde:

1. Os componentes estão próximos das áreas de contenção.
2. Componentes altos requerem suporte.
3. Cola extra é necessária.
4. É necessária cola na borda ou sob um componente.

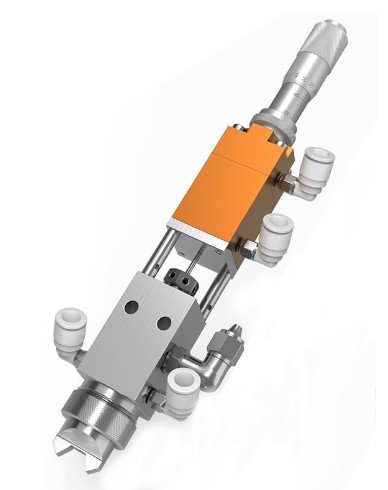

Válvula de pulverização estreita

A espessura do revestimento pode ser ajustada alterando a pressão do ar e a velocidade de movimento.

A largura do revestimento pode ser ajustada alterando a pressão do ar.
A válvula de pulverização estreita é aplicada em na maior parte das áreas do revestimento.



Válvula de pulverização larga

Esta válvula tem grande faixa de pulverização de alta eficiência. A espessura do revestimento pode ser ajustada alterando a pressão do ar e a velocidade de movimento.

A largura do revestimento pode ser ajustada alterando a pressão do ar.
A válvula de pulverização ampla é aplicada principalmente em áreas de grande revestimento sem barreira.

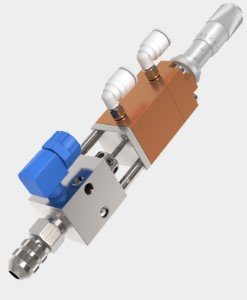

Válvula de revestimento de filme V-5000


1. Propulsão não aotomizada, excelente seletividade e alta eficiência de transferência.
2. A espessura do material de revestimento solvente pode chegar a 0,05-0,2 mm.
3. Elimina virtualmente o mascaramento através da aplicação precisa de material seletivo.
4. O bico pode girar em 0, 90 graus.





Modelo SC-900
Escopo de revestimento 50mm~450mm
Tamanho máximo de área de revestimento

450mm*450mm(valve teaching)

320mm*450mm(camera teaching)

Sistema de controle Industrial computer/motion control card
Número de eixos X,Y,Z,R axis
Velocidade máxima de trabalho Max 800mm/s
Ângulo de inclinação da válvula ±30°(option)
Altura máxima de componentes na placa 90mm
Tipo de programação Camera teaching/CAD load
Precisam de posicionamento +/- 0.05mm
Repetibilidade de posicionamento +/- 0.05mm
Válvula padrão Válvula com três padrões inclusos
Número de válvulas instaláveis duas válvulas
Válvula opcional válvula tipo agulha válvula SY-420; revestimento em filme, SY-5400
Volume do tanque de adesivo opcional com 5 l, 10 l, 20 l
Alimentação AC AC220V 50~60Hz
Potência total 2.6KW
Ar comprimido 0.6Mpa
Dimensões 1055mm*1447mm*1650mm
Peso 1000KG





MODO DE PULVERIZAÇÃO VÁLVULA DISPENSADORA DE AGULHA VÁLVULA DE PULVERIZAÇÃO ESTREITA VÁLVULA DE PULVERIZAÇÃO LARGA
Pressão do spray (mm) tam min :1.5 6-10 15-30
Pressão do ar 0.2-0.4Mpa 0.2-0.4Mpa 0.2-0.4Mpa
Viscosidade do material (CPS) 500 1000 800
Definição de borda (mm) 1 2 3

Observação: A espessura do filme, definição da borda, velocidade de revestimento, variam de acordo com fluidos diferentes, tipo de aplicação e material da placa. Vários pontos podem afetar as especificações acima.



A embalagem internacional é feita para suportar umidade entre outros problemas encontrado em transporte marítimo. Utilizamos embalagem a vácuo de alta qualidade
