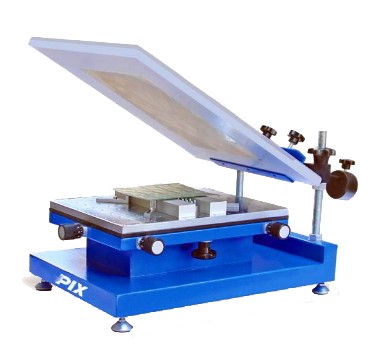

Máquina de impressão de pasta de solda manual de precisão - MSP-250

Mais Imagens

Máquina de impressão de pasta de solda manual de precisão - MSP-250
R$0,00

Disponibilidade: Sem estoque


A impressora manual MSP-250 tem aplicações diversas para impressão de pasta de solda e adesivo para capacidades de investimento limitado.

Pode ser aplicada para diversos tipos de placa conferindo-se visualmente o seu posicionamento antes da impressão e ajustando-se facilmente qualquer deslocamento.

Aceita diversos tipos de materiais para impressão tais como, tinta, pasta de solda, adesivo, pasta condutiva, pasta de silicone, entre outros.

Descrição

Detalhes





Máquina de impressão de pasta de solda manual de precisão modelo MSP-250




A impressora manual MSP-250 tem aplicações diversas para impressão de pasta de solda e adesivo para capacidades de investimento limitado. Pode ser aplicada para diversos tipos de placa conferindo-se visualmente o seu posicionamento antes da impressão, e ajustando-se facilmente qualquer deslocamento. Aceita diversos tipos de materiais para impressão tais como, tinta, pasta de solda, adesivo, pasta condutiva, pasta de silicone, entre outros.

  • Variedade de tamanhos, feita de acordo com a necessidade do cliente.
  • Construção robusta e sólida com materiais de alta qualidade e durabilidade.
  • O estêncil pode ser rotacionado em 45°, com alta precisão, comparável com máquinas automáticas.
  • Controle conveniente e de fácil ajuste de altura do estêncil.
  • Sistema de ajuste de posição de estêncil nas posições X e Y, para casamento mais rápido à placa.
  • Plataforma feita em ferro fundido o com tratamento criterioso anti-ferrugem.
  • Plataforma de difícil deformação, robusta.
  • São inclusos pinos para posicionamento e fixação da placa inclusive para aplicação em placas dupla face.


Modelo MSP-250 MSP-250M MSP-250L
Tamanho da placa W250*L400mm W250*L550mm W250*L1250mm
Tamanho da mesa de impressão W300*L400mm W300*L600mm W300*L1250mm
Tamanho do quadro do estêncil W370*L470mm W420*L680mm W420*L1450mm
Espessura da placa 0-100mm
Modos de posicionamento da placa pela borda ou por pino de posicionamento
Ajuste fino de posicionamento da mesa de impressão Front/back+10mm
Altura da mesa de impressão 180mm
Dimensões 540x370x350mm 540x370x350mm 540x370x350mm
Peso da máquina 40KG 55KG 70KG
Repetibilidade ±0.01mm
