AOI - Maquina de Inspeção Óptica Automática OFFLINE A-330/A-510

Mais Imagens

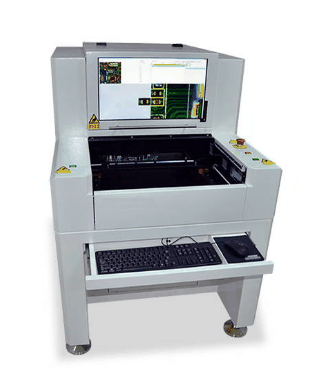

AOI - Maquina de Inspeção Óptica Automática OFFLINE A-330/A-510
R$0,00

Disponibilidade: Sem estoque


Os equipamentos da série off-line A-330&A-510 são ideais para inspeções de soldagem feitas após a passagem das placas pela máquina de solda onda ou pelo forno de refusão. Possui plataforma estável de granito, sistema de servo drive preciso que permite a inspeção em altíssima velocidade e software inteligente.

Descrição

Detalhes



AOI - MÁQUINA DE INSPEÇÃO ÓTICA AUTOMÁTICA OFFLINE A-330 & A-510


Características




  • Ideal para inspeções off-line, pós maquina de solda e pós reflow.
  • Para componentes 0201, alta resolução de 15um. Opcional de 10um para componentes 01005.
  • Possui algoritmo próprio de análise das características para a inspeção de solda.
  • Algoritmo poderoso para inspeção de componentes de formatos não convencionais.
  • Software de correção de OFFSET para a inspeção de PCI’s flexíveis.
  • Iluminação através de LED em formato anel RGBW com controle programável Inteligente. Possui uma fonte de iluminação chamada de “Four Channel” (quatro canais).
  • Base de granito extremamente estável.
  • Servo motor XY de altíssima precisão com guia linear.
  • Algorítimo completo para inspeção de soldagem de componentes radiais e axiais por solda onda.
  • Análise completa de dados, incluindo relatório de defeitos, análise estatística de falso rejeito, monitoração da qualidade de processo produtivo.



AOI
MODELO
A-330 A-510
Sistema de Imagem  Camera Basler 5 Mpixels CMOSPedal
Resolução

Padrão 15u para componentes a partir de 0201. Opcional 10u para componentes a partir de 01005, com sistema de câmera com resolução de 10um. Neste caso, a velocidade de inspeção será um pouco menor do que com um sistema de câmera de 15um.

Lentes Tele-centriclens

Iluminação

LED com formato de anel de 4 cores (RGBW)



Sistema de Movimentação Movimentação X/Y AC Servo

Base

Granito, esferas “Hiwin” e guia linear

Ajuste de Largura Ajuste manual, travamento da PCI automático
Hardware Sistema Operacional Windows 7
Alimentação 200~240V (monofásico), 50/60Hz, 5A
Ar 0.4~0.6 Mpa
Dimensões 880x1150x1282mm(CxLxA) 1080x1450x1282mm(CxLxA)
Peso 430 kg 590 kg
Tipos de Inspeção Pasta de solda Curto, Desalinhamento, Falta ou Excesso de solda, Corpo estranho
Componente Componente errado, Falta, Polaridade, Deslocamento, Texto (label), Invertido, Tombstone (componente em pé), Danificado, CI com terminais tortos, Material estranho
Pós reflow Solda nos terminais:  sem solda, Insuficiência/Excesso de solda, Curto, Solda fria, Esferas de solda
Solda onda Terminais, Sem solda, Insuficiência/Excesso de solda, Furos, Solda fria,  Esferas de solda
Tipos de Componentes inspecionados

Chip:03015 e acima
LSI: 0,3 mm Pitch e acima

Outros: formatos incomuns

Velocidade de Inspeção 200 a 250 ms/FOV
Leitora de Codigo de Barras

Opcional.

A câmera é capaz de detetar códigos de barra 1D e 2D através de software opcional




A embalagem internacional é feita para suportar umidade entre outros problemas encontrado em transporte marítimo. Utilizamos embalagem a vácuo de alta qualidade
