Máquina de marcação a laser – LM-450

Mais Imagens

Máquina de marcação a laser – LM-450
R$0,00

Disponibilidade: Sem estoque


Equipamento para marcação à laser de laser, permanente e sem contato, de códigos de barras e 2D.

  • Dados dinâmicos e flexíveis podem ser marcados
  • Produção com custo benefício excelente
  • Marcação a laser em segundos, super rápida, in-line, sem afetar a velocidade do processo
  • Resultados de marcação à laser perfeitos e precisos
  • Integração em linhas de produção
  • Sistema robusto e durável
Descrição

Detalhes

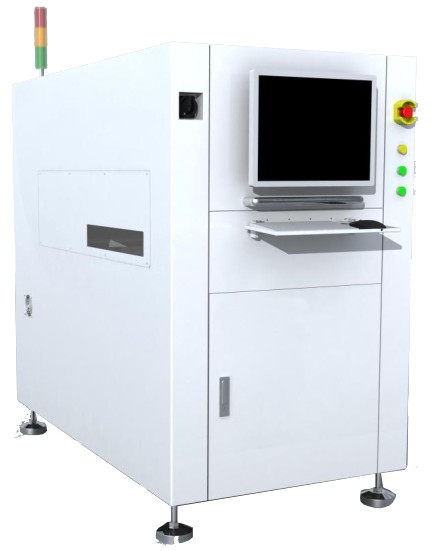

Máquina de marcação a laser – Laser Marking System – LM-450


Máquina de marcação a laser - LM-450




A marcação à laser em códigos de barra e códigos 2D, como por exemplo, dos números de série de uma placa, são utilizados em quase todas as indústrias. Os códigos contêm informações sobre as peças ou produtos e suas propriedades, sua data de produção e detalhes do processo nesta ocasião, sobre o lote de produção e muitos outros aspectos.
Seja qual for a marca, ela tem de ser facilmente legível, de maneira simples, eletrônica, e ter uma longa durabilidade. O rastreamento de produtos tem se tornado quase mandatório em todas as indústrias mas principalmente na produção de placas de circuito impresso utilizadas em equipamentos eletrônicos.
A marcação de códigos de barra ou códigos 2D apesar de extremamente importante no processo, não aumenta o lucro da empresa. É apenas um custo necessário. Isto significa que a marcação destes códigos tem de ser o mais eficiente possível em custo.
A marcação à laser tem vantagens imbatíveis sobre os outros métodos. Não importa se serão marcadas 1, 10, 1000 ou 10.000 peças, pois o custo por unidade sempre vai ser baixo.


Características do sistema de marcação a laser traço LM450.




  • Sistema laser importado dos Estados Unidos (SYNRAD), que se propõe a trabalhar por diversos anos , 24 horas por dia, sem manutenção. Feito totalmente de metal, emite um laser mais puro e preciso. A cabeça laser não tem dispositivos móveis, é extremamente robusta e confiável.
  • Spot de precisão: 0.15 mm
  • Sistema XY com repetibilidade de ± 0.025 mm
  • Marcação a laser em on-line de alta velocidade
  • Cabeça laser de 40.000 horas de LIFETIME.
  • Resfriamento forçado (à ar).
  • Detecção de BAD MARK.
  • Extensa lista de clientes, e referências de grande porte.




EXEMPLOS DE TIPOS DE CODIGOS


EXEMPLOS DE MARCAÇÃO A LASER EXEMPLOS DE MARCAÇÃO A LASER EXEMPLOS DE MARCAÇÃO A LASER
EXEMPLOS DE MARCAÇÃO A LASER
EXEMPLOS DE MARCAÇÃO A LASER


Tipo de laser CO2
Comprimento de onda do laser 10.6μm
Cabeça do laser

USA made SYNRAD laser head

Potência do laser 10 W
Tamanho da luz de laser 0.15mm
Faixa várias focal 2D laser
Método de trabalho laser moving
Tamanho de bar code 2mm*2mm
Material utilizado PCB
Faixa de marcação de laser 55*55mm
Repetibilidade de posicionamento ±0.025mm
Sistema de posicionamento CCD+mark recognition
Tamanho máximo da PCB L400*W450mm
Espessura 0.5—5mm
Altura UP:25mm DOWN:20mm
Posicionamento da placa Upper and lower clamping
Sistema de transporte

900+-20mm, left-right

Tipos de objetos marcados characters, 1D, 2D barcode, drawing data.
Sistema de resfriamento do laser Air cooling
Alimentação ac AC 220V, 50/60HZ
Potência 1.5KW

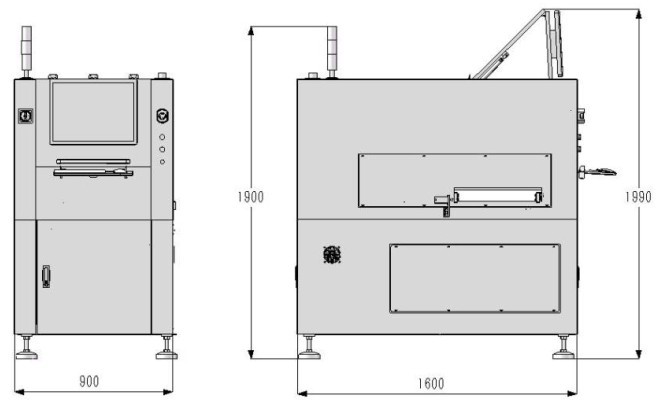

Tamanho da máquina W 900*D 1600*H1600mm
Peso da máquina 750KG






A embalagem internacional é feita para suportar umidade entre outros problemas encontrado em transporte marítimo. Utilizamos embalagem a vácuo de alta qualidade
