Máquina de solda Onda M-400

Mais Imagens

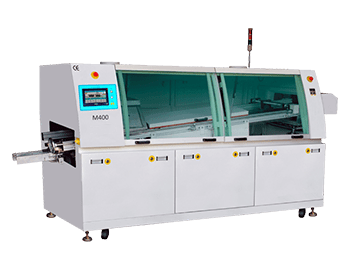

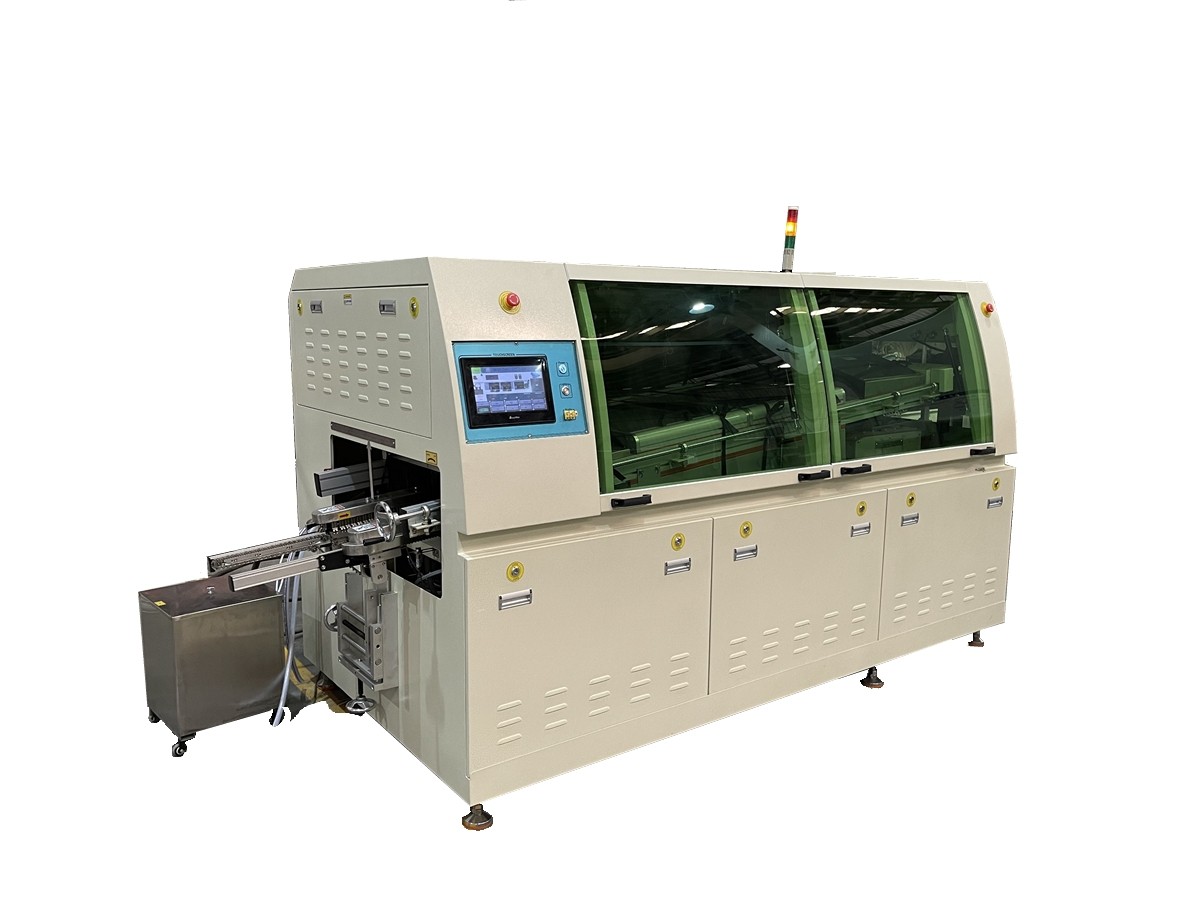

Máquina de solda Onda M-400
R$0,00

Disponibilidade: Sem estoque


M-400 é uma Máquina de Solda Dupla Onda de tamanho médio certificada pela CE com transportador com FINGERs, fluxador spray acionado por motor de passo, 2 zonas de pré-aquecimento de ar quente e tanque de solda dupla onda de Titanio.
  • PLC e sistema de controle touchscreen
  • Pulverizador de alta qualidade acionado por motor de passo
  • 2 zona de pré-aquecimento de ar quente individual
  • Pote de solda de onda dupla de titânio completo
  • Pote de solda in / out automatico, up / down manualmente
  • Transportador de finger de titânio
  • Largura máxima do PCB 400 mm
  • Dimensão da máquina: 3800 (L) * 1360 (W) * 1600 (H)
Descrição

Detalhes



Máquina de solda Onda M-400

  • Um novo design aerodinâmico substitui um exterior convencional em ângulo reto. E o design é baseado em estética mecânica e praticidade, tornando a manutenção um trabalho fácil;
  • Controlador PLC, Touchscreen e UPS on-line formam um sistema de controle estável, seguro e eficiente.
  • O software possui funções como contagem de PCB, configuração e edição de temperatura, menu de parâmetros de PCB e teste de perfil, alarmes e conversão de várias linguagens. Enquanto isso, o software tem um grande efeito sobre as questões de segurança, como o motor de ondas que funciona com temperatura segura, etc.
  • O temporizador de uma semana fornecerá uma função incrível para o cliente. O operador pode editar seu horário de trabalho para esta máquina de solda por onda semanalmente. E a máquina pode ligar automaticamente para derreter a solda antes de o operador chegar ao trabalho. Quando é hora de trabalhar, a solda está derretida e tudo está pronto. Vai economizar cerca de 1,5 horas para o cliente todos os dias.
  • O trilho guia especialmente projetado reduz a deformação causada pelo calor; Após dois anos de trabalho, você só precisa trocar as barras de cobre, em vez de trocar os trilhos da esteira.
  • Pulverizador impulsionado pelo motor de passo, a velocidade pode ser definida na tela sensível ao toque. O tempo de movimento e parada será definido de maneira mais preciosa.
  • O pulverizador é feito no Japão; Ele fornece desempenho de atomização perfeito do fluxo.
  •  Adicionando fluxo automaticamente (Opção), existem dois sensores no tanque de fluxo. Quando o fluxo é menor que o limite, ele liga a bomba para alimentar automaticamente o fluxo. Operador só precisa colocar todo o fluxo de barril no tanque de fluxo, enquanto colocar o tubo de sucção no barril.
  • Controle da zona de pré-aquecimento da convecção de ar forçado pelo controlador de temperatura no modelo PID. A zona de pré-aquecimento fornecerá calor uniforme suficiente para o PCB.
  •  2 zona de ar quente inferior individual e terceira zona de ar quente superior opcional, esta configuração proporcionará o maior efeito de pré-aquecimento para a soldagem.
  • Adote aquecedor de ferro fundido para o pote de solda, ele é montado fora do pote de solda. Este novo modo de montagem prolongará a vida útil do pote de solda.

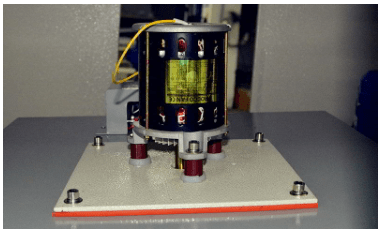

  • Bicos de onda dupla. Ambas as alturas de onda são controladas por transdutor. Alterando a altura da onda através do ajuste da frequência de energia.
  • O pote de solda é feito de material Ti de 3mm de espessura. Garantia de vida longa.
  • Alta qualidade B & M motor de ondas que fez em italiano, pequeno ruído e mais estável.
Máquina de solda Onda M-400



Máquina de solda Onda M-400

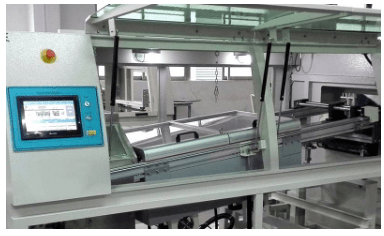

Sistema de carregamento


  • Que pode conectar diretamente com o transportador de inserção, o sensor na parte inferior para contagem e fluxo de spray ligado / desligado, com régua e agulha para instrução de largura
Máquina de solda Onda M-400

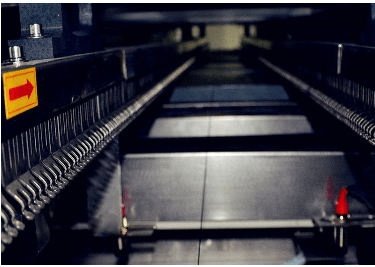

Sistema de transporte
Ti fingers. Nesta máquina, o mesmo trilho transportador pode acomodar os dedos L e Hook, o cliente pode escolher qualquer um deles ou misturá-los.

Máquina de solda Onda M-400

Opção de suporte central
Opcional com o sistema de suporte central, ele pode suportar o PCB em toda a máquina e posição ajustável.

Máquina de solda Onda M-400

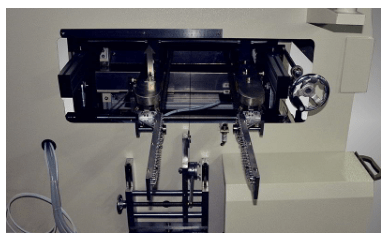

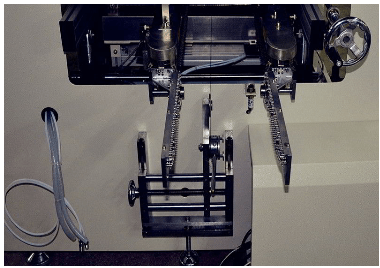

Adjustmen da largura
4 grupo de sistema de ajuste de largura, conceder o paralizm do transporte.

Máquina de solda Onda M-400

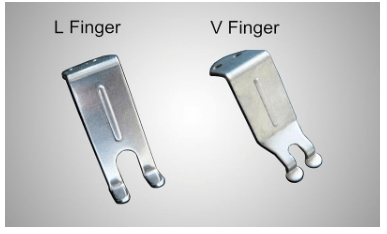

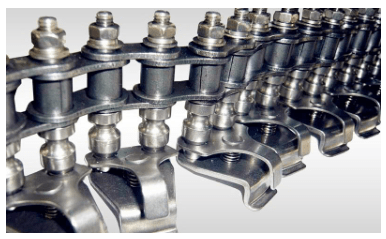

Opção de finger


  • Finger L
  • Mixed L com V finger
Máquina de solda Onda M-400

Dedo especial para carga pesada
Opcional com o dedo de carga pesada, feito de Ti de 5 mm, pode transportar o peso do PCB como 20kgs / unidade.

Máquina de solda Onda M-400

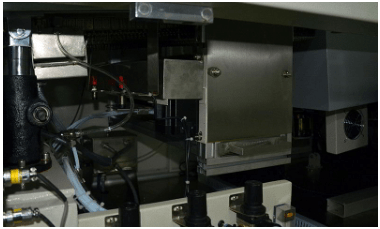

Sistema de fluxo
O fluxo do pulverizador, a forma do fluxo, a automação etc. são ajustáveis, para atender a um fluxo perfeito, aplicando o desempenho.

Máquina de solda Onda M-400

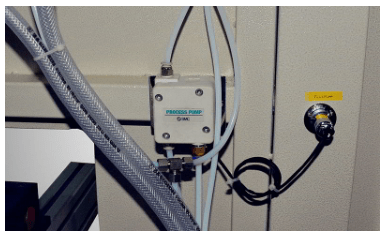

Bomba de fluxo
O fluxo é adicionado automaticamente através de uma bomba SMC, economizando tempo e trabalho do operador.

Máquina de solda Onda M-400

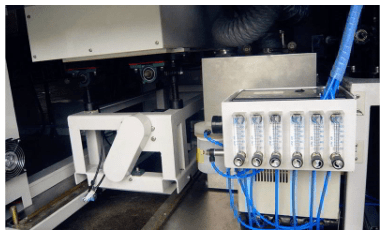

Movimento do sistema de fluxo
Motor de passo / driver, trilho linear / controle deslizante etc., verifique se o bico de pulverização se move na velocidade necessária sem problemas.

Máquina de solda Onda M-400

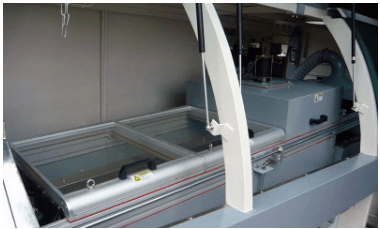

Sistema de pré-aquecimento
O padrão equipado com 3 zonas de pré-aquecimento por convecção de ar quente na parte inferior fornece calor suficiente para ativar o desempenho do fluxo.

Máquina de solda Onda M-400

Opção de pré-aquecimento
Opcional para adicionar a terceira zona de pré-aquecimento superior, minimize a diferença de temperatura do lado superior / inferior da placa de circuito impresso e reduza a deformação da placa de circuito impresso.

Máquina de solda Onda M-400

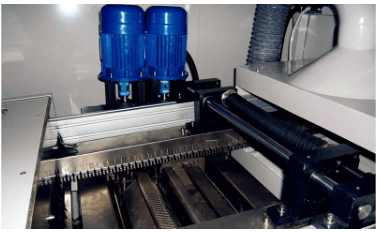

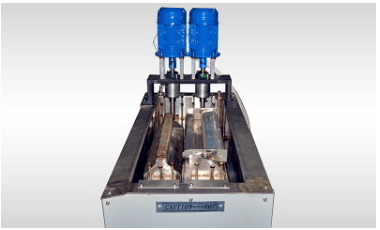

Sistema de solda
O material totalmente em Ti fabricava caldeiras de solda, mesmo para impulsor, eixo, bico e parafusos. Tudo é Ti e 100% capaz de sem chumbo. Bocal de duas ondas, um para ondas turbulentas e outro para ondas planas. E solda o potenciômetro dentro e para fora automaticamente, acima e abaixo manualmente.

Máquina de solda Onda M-400

Manutenção fácil
O motor do ventilador pode ser retirado do lado superior da máquina, fácil para manutenção.

Máquina de solda Onda M-400

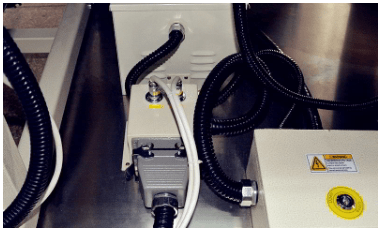

Troca fácil entre panela de solda com chumbo e sem chumbo
O pote de solda é equipado com um conector e carrinho rápidos, pode alternar facilmente entre o pote de solda com chumbo e sem chumbo.

Máquina de solda Onda M-400

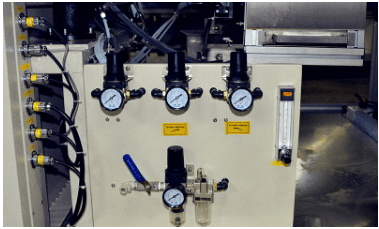

Opção de nitrogênio
Opcional com o sistema de alimentação N2, aprimore a soldabilidade e reduza a geração de escória de solda.

Máquina de solda Onda M-400

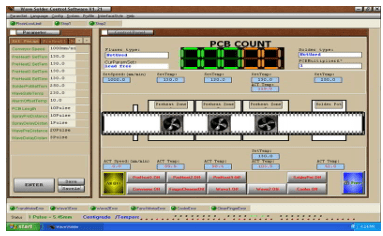

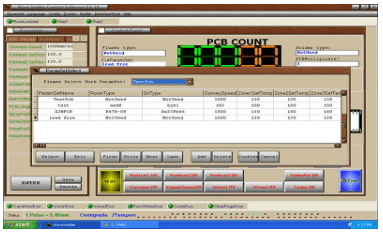

Software de fácil operação
Software completo em inglês, interface limpa e clara, fácil de aprender para os operadores. Menos de 10 minutos sabem como.

Máquina de solda Onda M-400

Salvamento de parâmetros
Todos os parâmetros podem ser salvos e editados com um nome diferente de PCB. Fácil de construir o banco de dados reflow para diferentes PCBs.

Máquina de solda Onda M-400

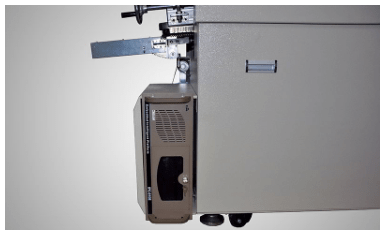

Sistema de controle
PC industrial e controlador auto-desenvolvido para sistema de controle.

Máquina de solda Onda M-400

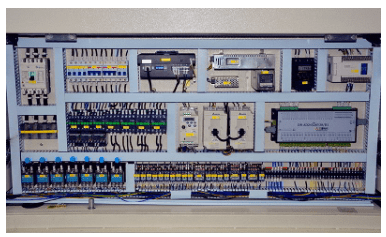

Electrial
Todas as peças elétricas da marca, como o motor transportador Panasonic, o disjuntor Mitsubishi, o transdutor Schneider etc, todos os cabos especificados pela CE.

Máquina de solda Onda M-400

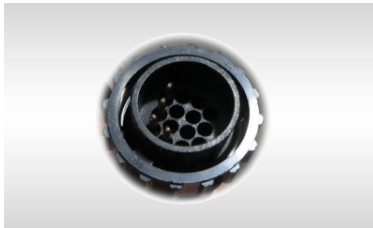

Conexão SMEMA
Equipado de maneira padrão com o conector SMEMA para produção em linha.


 Modelo  M400
 Largura do PCB  50 a 400MM
 Volume do Pote  390kg
 Potência de funcionamento / potência geral  8-12KW / 22KW

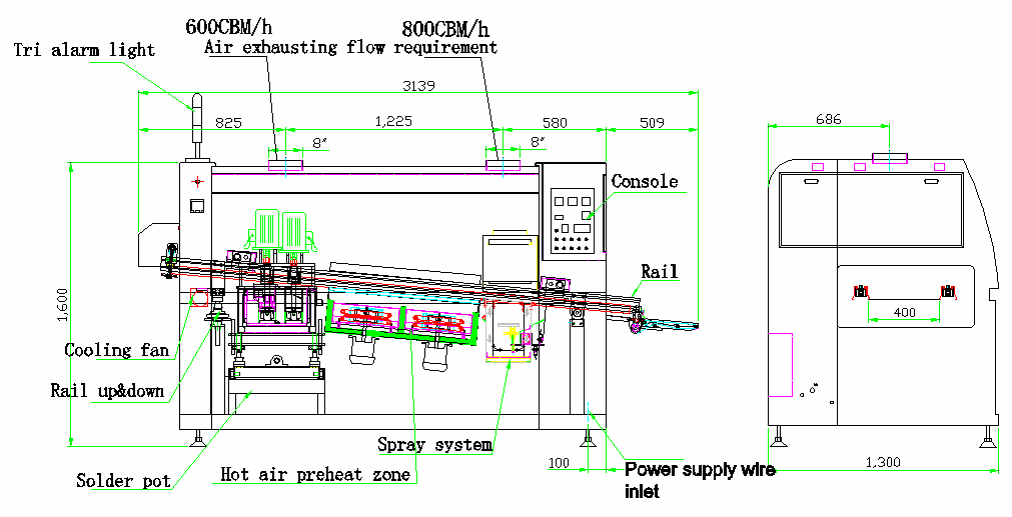

 Dimensão da Máquina  3140 (L) * 1250 (W) * 1600 (H)
 Peso líquido  1100kg
 Sistema de Controle  Controle do painel
 Motor Transportador  3Ph 220V, 90W
 Velocidade do transportador  200MM-1500MM / min
 Volume de Fluxo  6,5 litros
 Volume de Álcool  4,5 litros
 Direção PCB  Esquerda para a direita
 Pulverizador  Acionamento do motor de passo
 Sparyer  Bocal De Aço Inoxidável
 Preaquecer  2 zona de convecção de ar quente
 Pré-aqueça o poder  5kw / zona
 Material de pote de solda  Ti
 Aquecedor de pote de solda  Aquecedores de ferro fundido
 Potência de solda  1.2KW * 8PCS
 Número de Ondas  Ondas duplas
 Tipo de onda  Primeira onda turbulenta
 Hora da solda derreter  60 minutos
 Pote de solda para cima / baixo  Manual
 Pote de solda de entrada / saída  Automaticamente
 Bomba de limpeza dos dedos (opcional)  1PH 220V 10W
 Tipo de transportadora  Ti finger
 Ângulo de solda  3-6
 Suprimento de ar  3-5BAR
 Fonte de energia  3PH 380V 50HZ, opcional: 3PH 220V 60HZ
