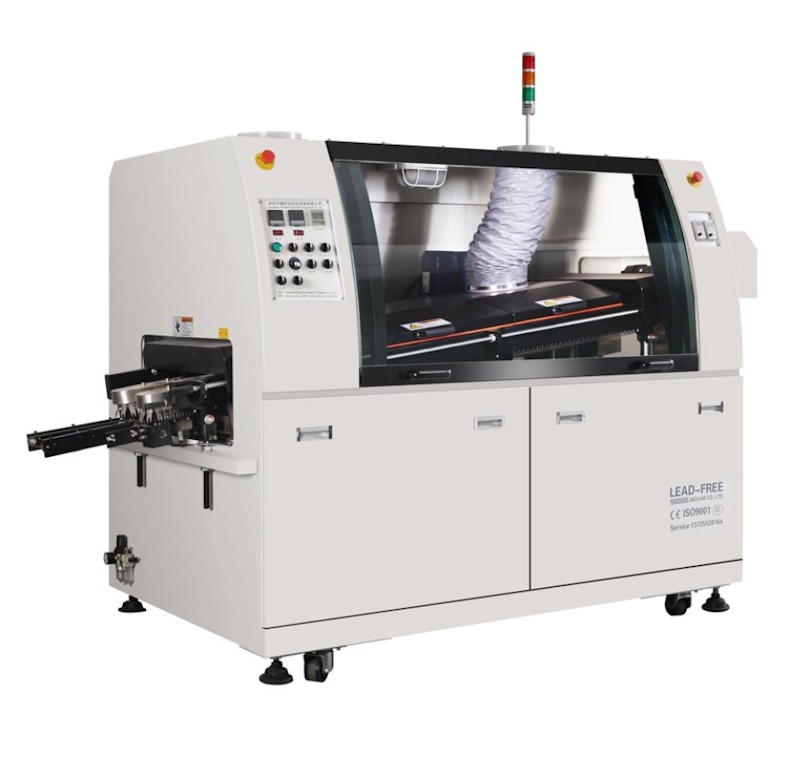

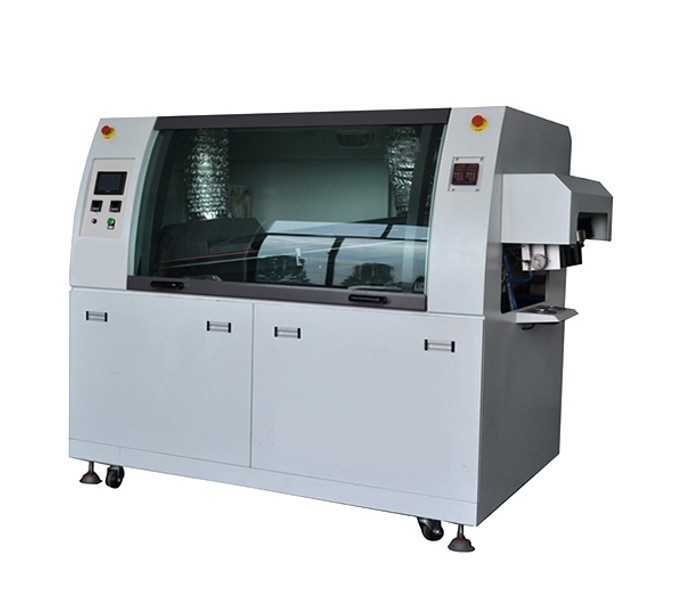

Máquina de Solda Dupla Onda Pequena - PW Series

Mais Imagens

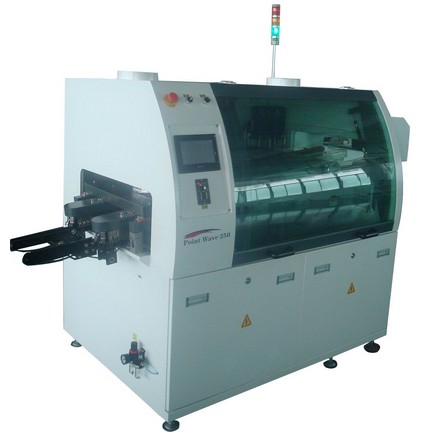

Máquina de Solda Dupla Onda Pequena - PW Series
R$0,00

Disponibilidade: Sem estoque


Máquina de Solda Dupla Onda de porte pequeno de performance adequada a produções menores, com excelente desempenho, sofisticação e custo-benefício aliados a uma vasta base instalada em clientes exigentes e satisfeitos. A máquina utiliza tecnologias estáveis, fluxadeira japonesa, pré-aquecimento robusto, 1 ou 2 tanques de titânio com troca rápida (Tin Lead e Lead Free), tudo controlado por uma interface homem-máquina simples. TOUCH SCREEN, extremamente prática.

Robustez, facilidade de operação, setup rápido e estável em minutos, parametrização de processo flexível e suporte técnico são apenas alguns de seus pontos fortes.

Descrição

Detalhes



Máquina de solda Dupla-Onda Pequena:

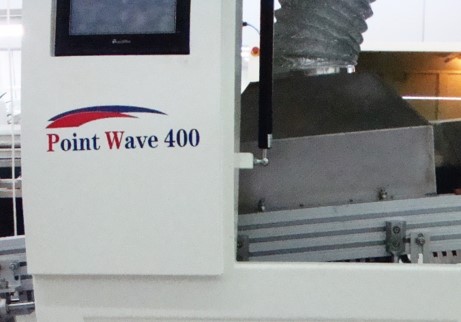

Point-Wave Series

Máquina de Solda Dupla Onda de porte pequeno de performance adequada a produções menores, com excelente desempenho, sofisticação e custo-benefício aliados a uma vasta base instalada em clientes exigentes e satisfeitos. A máquina utiliza tecnologias estáveis, fluxadeira japonesa, pré-aquecimento robusto, 1 ou 2 tanques de titânio com troca rápida (Tin Lead e Lead Free), tudo controlado por uma interface homem-máquina simples. TOUCH SCREEN, extremamente prática.

Robustez, facilidade de operação, setup rápido e estável em minutos, parametrização de processo flexível e suporte técnico são apenas alguns de seus pontos fortes.



Transportador




Conveyor auxiliar de entrada



Disponível com vários tipos de fingers.

Fingers de troca rápida, otimizados para situações de processos diferentes.



Sistema de limpeza de fingers, automático, com bombeamento de solvente de fluxo ou álcool, e escovas, recirculando e filtrando o líquido.

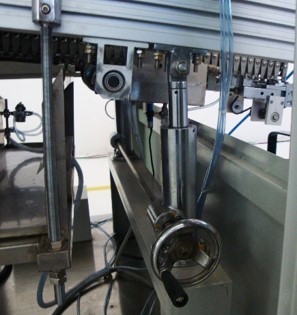

Sistema para ajuste de ângulo entre 3 e 7 graus.



Velocidade do transportador controlada em tempo real, loop fechado, com inversor de frequência.

Motor PANASONIC / OMRON ou similar, com sistema de embreagens que protege o transportador em caso de acidente, deslizando e não deixando danificar os mecanismos.

Fluxadeira Spray




Fluxadora spray com nozzle Made in Japan tipo ST-6.

Velocidade, quantidade e formato do leque de fluxo totalmente configuráveis.



Exaustão forçada de gases da fluxadeira.



Gaveta para acomodação de filtros em aço inox

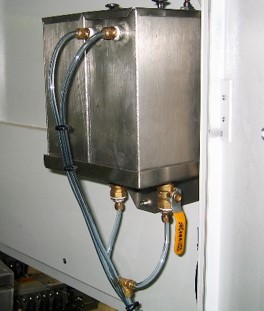

.Tanque de fluxo com alarme de nível, e bombeamento automático.



Tanques superiores acomodam fluxo e produto de limpeza (solvente de fluxo ou álcool). No final do turno pode-se limpar o sistema com solvente ou álcool.



Sistema prioriza uso de aço inox, incluindo tampas, exaustores, piso, tanque de fluxo, gaveta de filtros, etc. Isto facilita a limpeza e aumenta a vida útil contra a corrosão do fluxo ácido.



Sistema inteligente com velocidade adaptável e programável, controlado por motor de passo e driver robustos, permitindo aplicar fluxo somente no lugar de interesse sem desperdícios.

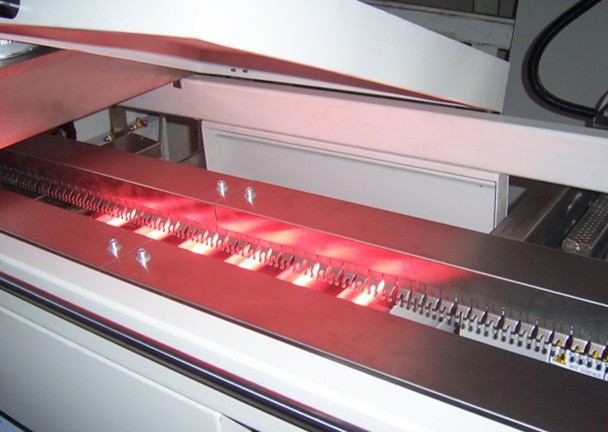

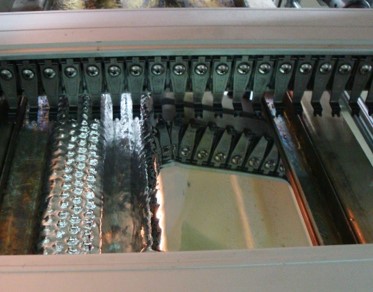

Pré-Aquecimento




Janela frontal proporciona amplo e livre acesso.



Pré-aquecimento com estrutura em aço inox, e janelas em vidro para melhor visualização da placa.

Sistema que acomoda resistências em gavetas para fácil manutenção.

Resistências com excelente eficiência térmica e robustez.

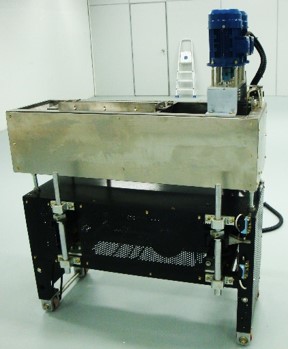

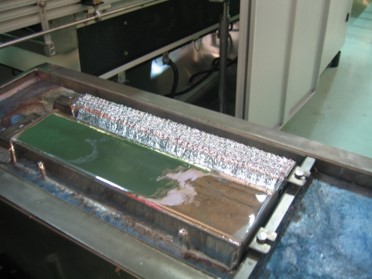

Tanque de Solda




Tanques de Titanium, para solda Lead Free e SnPb convencional.

Tanque de solda com resistências robustas, acomodadas em  moldes metálicos, com sistema proteção e alarme de superaquecimento.

Aquecimento eficiente, com horário e dias da semana programáveis.

Movimento do tanque motorizado: IN & OUT, UP & DOWN.

Sensores de segurança e sensores duplicados de altura de processo, promovendo tranquilidade, proteção e repetibilidade de processo.



Dupla onda com histórico impecável, de excelente performance de processo.

Programáveis:

  • Temperatura da solda
  • Altura de cada onda
  • Economy mode : a onda funciona somente quando a placa se aproxima, evitando gerar borra).



Fácil manutenção: por intermédio de controle por botões de fácil acesso, o tanque pode ser conduzido de forma motorizada para fora da máquina sem adaptadores, de imediato, simples.

O tanque pode ser limpo e completamente testado fora da máquina



A altura da onda e sua estabilidade são garantidas por preciso controle por meio de inversor de frequência.



Sistema de engate rápido garante troca rápida de tanque Lead Free para SnPb convencional

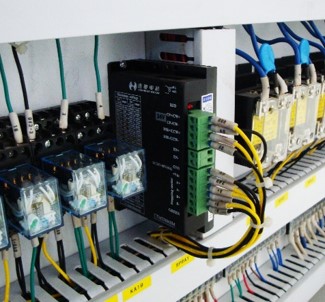

Software / Hardware / Suporte Técnico




Software comprovadamente estável, já utilizado e aperfeiçoado por mais de 20 anos.

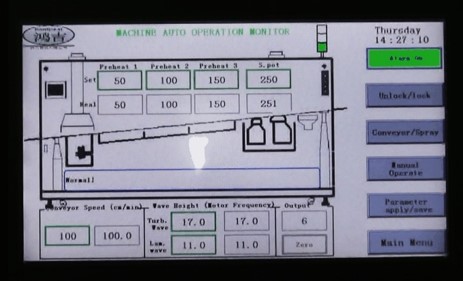

Opções de interface, incluindo BOTÕES, painel tipo TOUCH SCREEN, ou ainda interface por PC/WINDOWS (Dell ou equivalente).

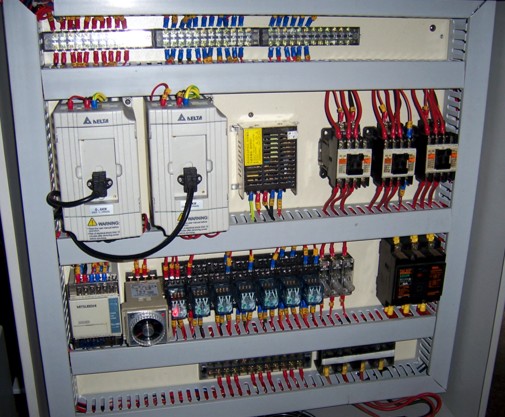

Disjuntores Schneider,

Reles OMRON,

PLC SIEMENS,

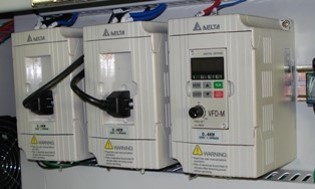

Inversores DELTA...

Somente material de primeira linha.



E mesmo assim, como toda máquina pode um dia necessitar de suporte, você terá a AllPoint com especialistas, e estoque local de peças de reposição para ajuda-lo.

A AllPoint influencia desde o design da máquina, sua importação, preparação de infraestrutura, instalação, treinamento, acompanhamento de produção, consultoria e treinamento em processo de soldagem.





Model  PW-250
Power Requirement  3ø 220V/380V, 50/60Hz
Control system Touch-screen
Compressed Air  5kg/cm², 15 CFM
Conveyor height 750±20MM
PCB transport direction From left to right
Conveyor Angle  3-7° Adjustable
Conveyor Speed  Max  1.5M/min
Size of PCB   30 ~ 250mm
Fluxing Style  Stepping Motor controlled
Fluxer Capacity  9 liters
Preheating zones
1
Pre-heater Zone Length  600mm
Pre-heater Consumption 4kw (2kw x 2)
Preheater type Infrared heating
Cooling way Air cooling
Solder Pot Max. Working Temp  280°C
Solder Capacity 120kgs
Solder Pot Power Consumption  6KW
Heating of Solder Pot  Indirect External heating
Solder Wave Type  Double Wave - Turbulent + Omega
Solder Wave Height  10mm Max
Solder Wave Motor  1/2HP
Main Conveyor Motor  60W
Main Conveyor Finger  L + V type
Ventilator  Ø 190mm (2 Location)
Outline Dimension (Include Stand Frame H:300mm)  2170 x 1350 x 1550mm (Exclude Warning Light)
Weight (Approx)  350kg

** Todas as especificações serão revisadas no momento da solicitação, fazendo-a casar exatamente ao requerido pelo cliente



Alguns clientes de máquinas de Solda



Sérdia, HI-MIX, Lenovo, CCE, Constanta, WEG (Instrutech), WEG (Equisul), X7/Skilltec, Attack, Sistec, Teikon, Digiboard, Spheros, AG, Gazzel, Valexcell, FLC, Ageon, Setbus, OneBrasil, etc.

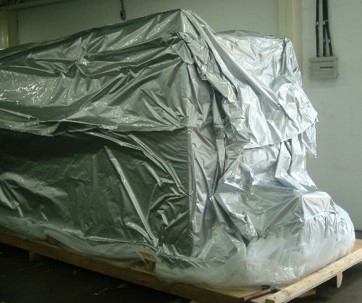

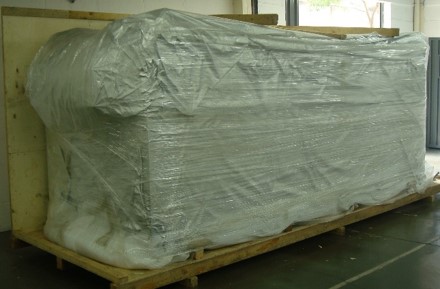

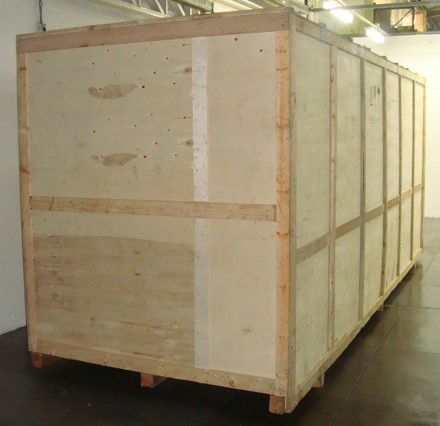

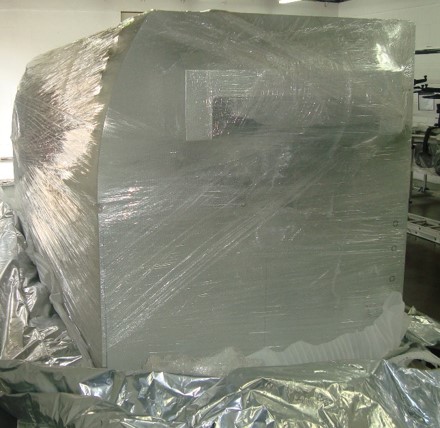

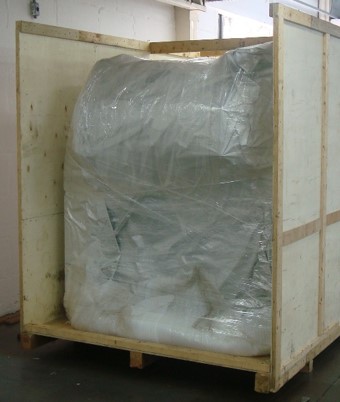

A embalagem internacional é feita para suportar umidade entre outros problemas encontrado em transporte marítimo. Utilizamos embalagem a vácuo de alta qualidade
