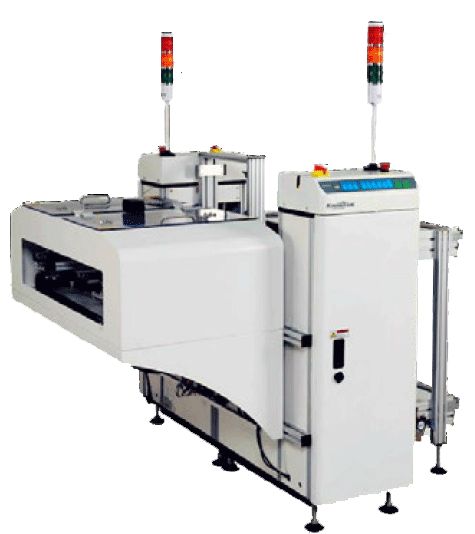

NG OK Magazine Unloader

Mais Imagens

NG OK Magazine Unloader
R$0,00

Disponibilidade: Sem estoque

As PCI's transportadas pelo shuttle conveyor são armazenadas em magazines específicos (NG – reprovado ou OK-aprovado), de acordo com a classificação prévia de cada placa. Desta forma as PCIs poderão ser armazenados, automaticamente, em magazines distintos.

Descrição

Detalhes



NG OK Magazine Unloader

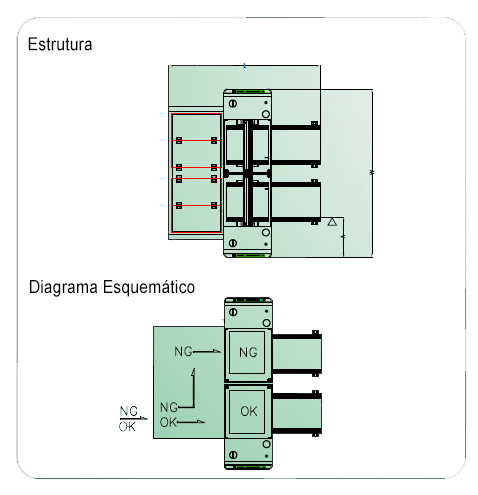

As PCI's transportadas pelo shuttle conveyor são armazenadas em magazines específicos (NG – reprovado ou OK-aprovado), de acordo com a classificação prévia de cada placa. Desta forma as PCIs poderão ser armazenados, automaticamente, em magazines distintos.

Funções (padrão)




  • Controle por PLC (programável)
  • Passo (pitch) configurável.
  • Separação de placas aprovadas (OK) e reprovadas (NG).
  • Posicionamento do shuttle conveyor guiado por um sistema de trilho especial.
  • Indicador luminoso, tipo torre, mostra o status da máquina.
  • Ajuste da largura do transportador através de manivela.
  • Alinhamento automático dos magazines.
  • Painel de controle extremamente fácil de operar.
  • Posição do braço (pusher) ajustável para coincidir com o centro do magazine.
  • Braço pneumático com pressão regulável.
  • Interface compatível com SMEMA.



Altura de transporte: 900 ±30 mm
Direção de transporte: Da esquerda para a direita
Lado da operação:  Frente da máquina
Trilho fixo:  Frente da máquina
Interface:  SMEMA
Conceito do transportador: Correia ESD (redonda ou plana)
Velocidade de transporte: 16m / min
Borda de suporte para PCI:

3mm

Alimentação: 230 VAC / 50 Hz / 1 Ph
Consumo de energia:

500VA máx. Ou especifique

Alimentação de ar: 4-6 bar
Consumo de ar: 10 ltr / min máx.
Tempo de carregamento da PCI: ± 10 segundos
Tempo de mudança de magazine: ± 30 segundos
Passos (pitch): 10.20.30.40mm passo ou especificar outro.
Peso Máx. do magazine (carregado): 50 kg cada ou especificar outro




  • Cabo SMEMA (adicional)
  • Magazines com capacidades de armazenamento diferentes do usual.
  • Touchscreen em substituição ao painel de botão.
  • Construção fechada para aumentar o nível de segurança.
  • Upgrade (atualização) do servo-drive para ciclos reduzidos.
  • Outras opções poderão ser solicitadas ao fabricante.



  ULDC250M ULDC330L
Dimensões (L x W x H) 1400 x 1550 x 1250 1850 x 1780 x 1250
Peso 220kg 320kg
Comprimento da PCB 50mm - 330mm 50mm - 445mm
Largura da PCB 50mm - 250mm 50mm - 330mm
Espessura da PCB 0.6mm - 4.5mm 0.6mm - 4.5mm
Dimensão maxima do PCB 355 x 320 x560 460 x 400 x 560
Distância do conveyor fixo para frente (A) 367mm 367mm




A embalagem internacional é feita para suportar umidade entre outros problemas encontrado em transporte marítimo. Utilizamos embalagem a vácuo de alta qualidade
